UREĐAJI ZA POHRANU PODATAKA I PROGRAMA CD-R, CD-ROM, CD-RW, disketa, DVD, magnetska kartica, magnetski disk, memorijski ključić, optički disk, tvrdi disk 2 šk P

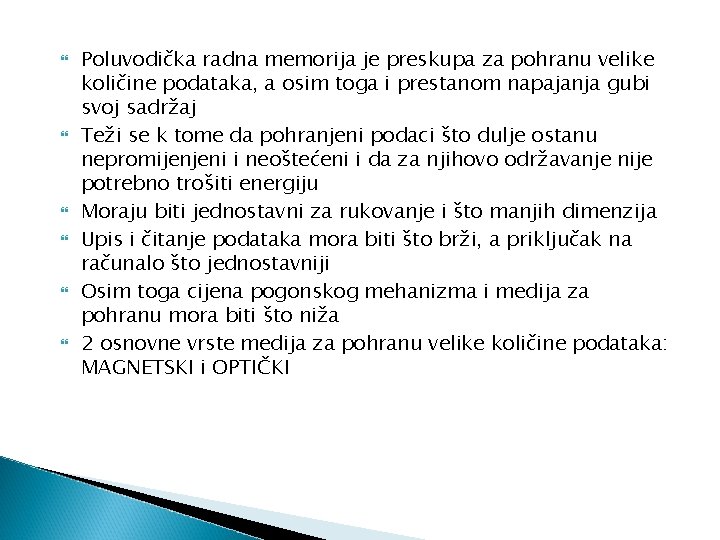

Poluvodička radna memorija je preskupa za pohranu velike količine podataka, a osim toga i prestanom napajanja gubi svoj sadržaj Teži se k tome da pohranjeni podaci što dulje ostanu nepromijenjeni i neoštećeni i da za njihovo održavanje nije potrebno trošiti energiju Moraju biti jednostavni za rukovanje i što manjih dimenzija Upis i čitanje podataka mora biti što brži, a priključak na računalo što jednostavniji Osim toga cijena pogonskog mehanizma i medija za pohranu mora biti što niža 2 osnovne vrste medija za pohranu velike količine podataka: MAGNETSKI i OPTIČKI

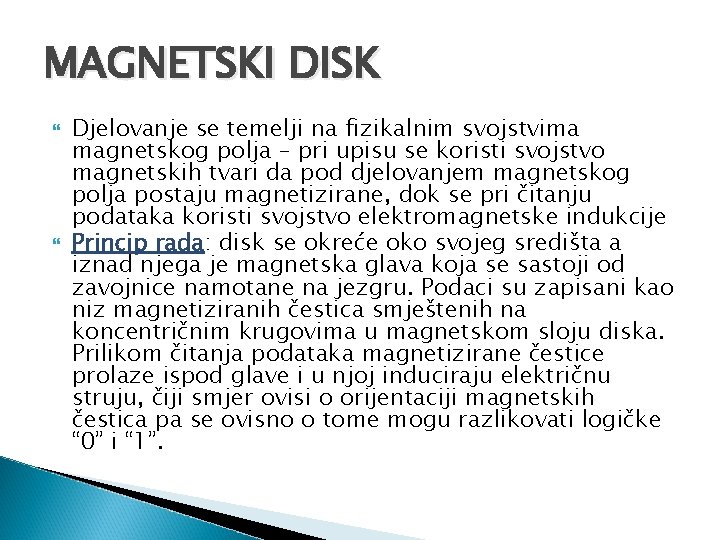

MAGNETSKI DISK Djelovanje se temelji na fizikalnim svojstvima magnetskog polja – pri upisu se koristi svojstvo magnetskih tvari da pod djelovanjem magnetskog polja postaju magnetizirane, dok se pri čitanju podataka koristi svojstvo elektromagnetske indukcije Princip rada: disk se okreće oko svojeg središta a iznad njega je magnetska glava koja se sastoji od zavojnice namotane na jezgru. Podaci su zapisani kao niz magnetiziranih čestica smještenih na koncentričnim krugovima u magnetskom sloju diska. Prilikom čitanja podataka magnetizirane čestice prolaze ispod glave i u njoj induciraju električnu struju, čiji smjer ovisi o orijentaciji magnetskih čestica pa se ovisno o tome mogu razlikovati logičke “ 0” i “ 1”.

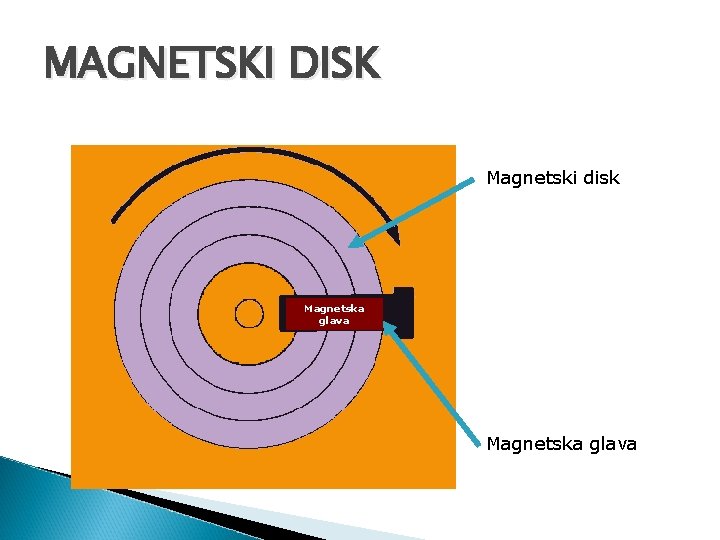

MAGNETSKI DISK Magnetski disk Magnetska glava

Povećana slika magnetske glave

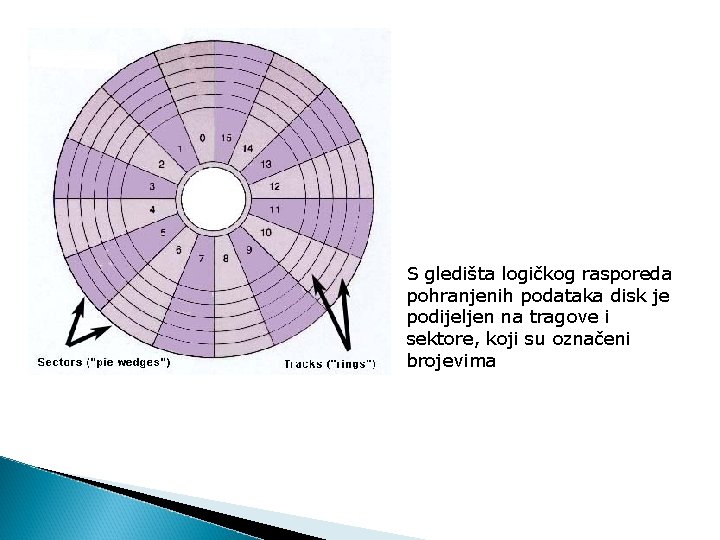

S gledišta logičkog rasporeda pohranjenih podataka disk je podijeljen na tragove i sektore, koji su označeni brojevima

Trag (kružnica) i sektor (kružni isječak) magnetskog diska

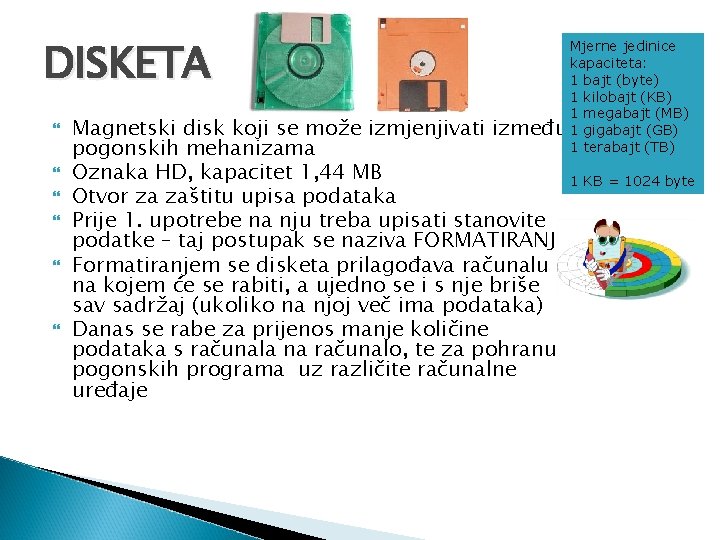

DISKETA Mjerne jedinice kapaciteta: 1 bajt (byte) 1 kilobajt (KB) 1 megabajt (MB) između 1 gigabajt (GB) 1 terabajt (TB) Magnetski disk koji se može izmjenjivati pogonskih mehanizama Oznaka HD, kapacitet 1, 44 MB 1 KB = 1024 byte Otvor za zaštitu upisa podataka Prije 1. upotrebe na nju treba upisati stanovite podatke – taj postupak se naziva FORMATIRANJE Formatiranjem se disketa prilagođava računalu na kojem će se rabiti, a ujedno se i s nje briše sav sadržaj (ukoliko na njoj več ima podataka) Danas se rabe za prijenos manje količine podataka s računala na računalo, te za pohranu pogonskih programa uz različite računalne uređaje

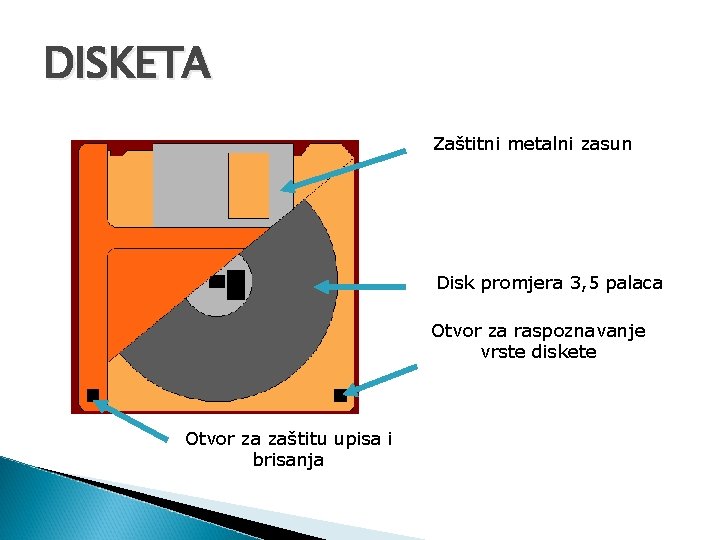

DISKETA Zaštitni metalni zasun Disk promjera 3, 5 palaca Otvor za raspoznavanje vrste diskete Otvor za zaštitu upisa i brisanja

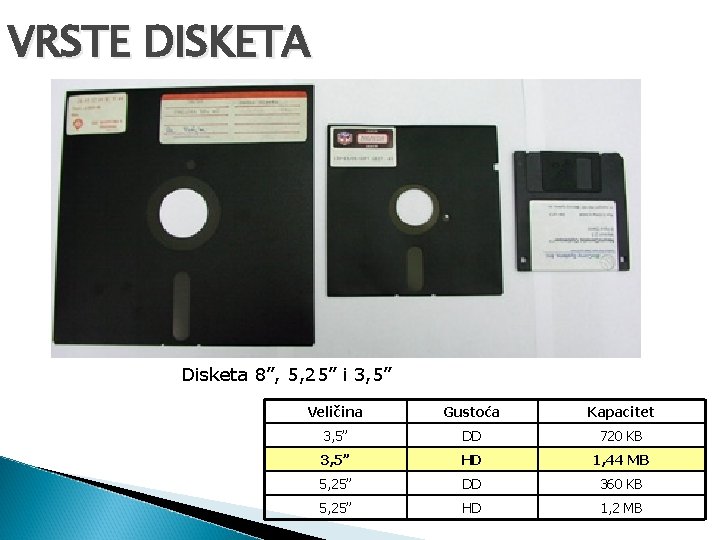

VRSTE DISKETA Disketa 8”, 5, 25” i 3, 5” Veličina Gustoća Kapacitet 3, 5” DD 720 KB 3, 5” HD 1, 44 MB 5, 25” DD 360 KB 5, 25” HD 1, 2 MB

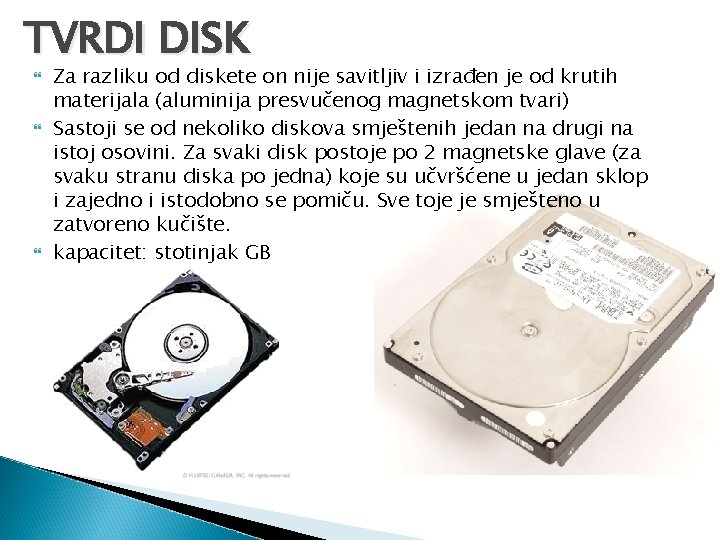

TVRDI DISK Za razliku od diskete on nije savitljiv i izrađen je od krutih materijala (aluminija presvučenog magnetskom tvari) Sastoji se od nekoliko diskova smještenih jedan na drugi na istoj osovini. Za svaki disk postoje po 2 magnetske glave (za svaku stranu diska po jedna) koje su učvršćene u jedan sklop i zajedno i istodobno se pomiču. Sve toje je smješteno u zatvoreno kučište. kapacitet: stotinjak GB

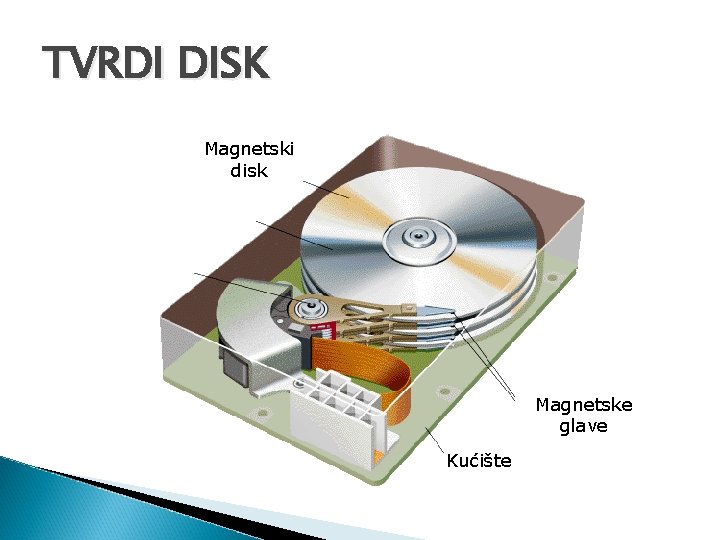

TVRDI DISK Magnetski disk Magnetske glave Kućište

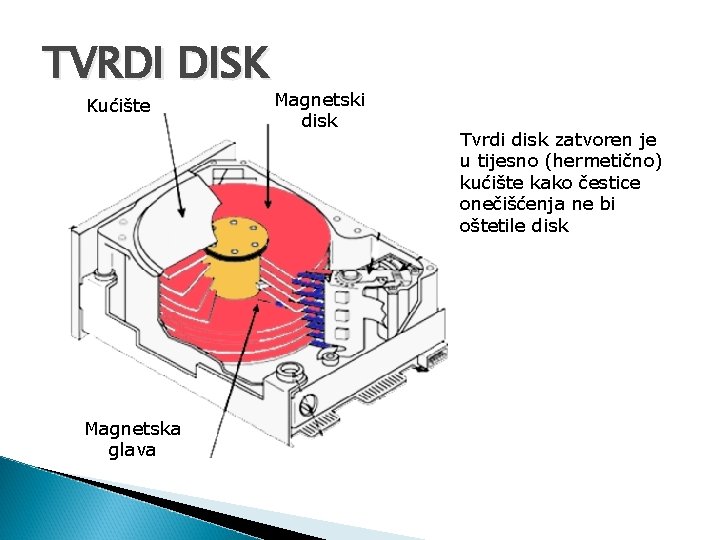

TVRDI DISK Kućište Magnetska glava Magnetski disk Tvrdi disk zatvoren je u tijesno (hermetično) kućište kako čestice onečišćenja ne bi oštetile disk

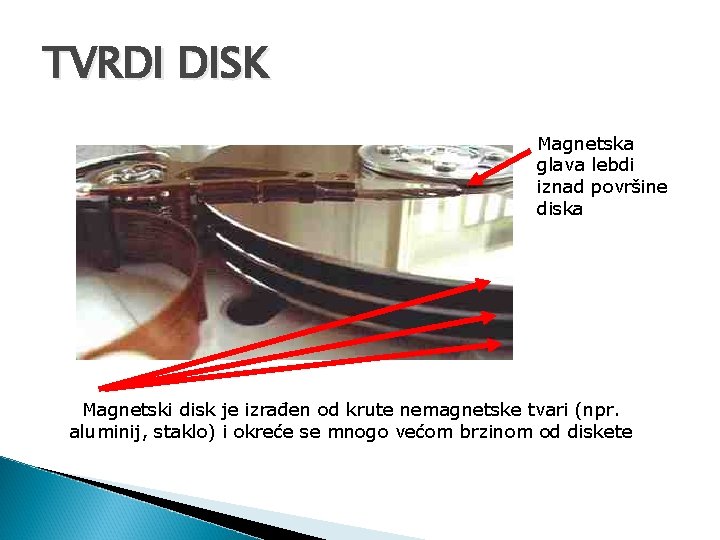

TVRDI DISK Magnetska glava lebdi iznad površine diska Magnetski disk je izrađen od krute nemagnetske tvari (npr. aluminij, staklo) i okreće se mnogo većom brzinom od diskete

TVRDI DISK Čestice prljavštine na površini tvrdog magnetskog diska

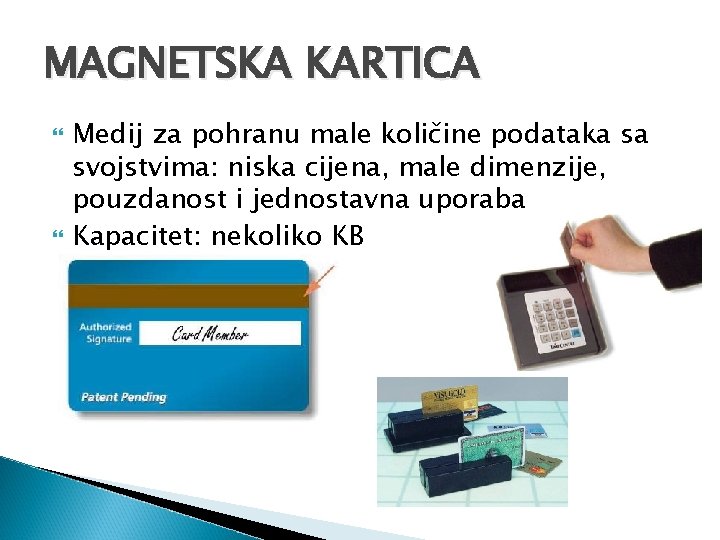

MAGNETSKA KARTICA Medij za pohranu male količine podataka sa svojstvima: niska cijena, male dimenzije, pouzdanost i jednostavna uporaba Kapacitet: nekoliko KB

MAGNETSKA VRPCA Načelni prikaz magnetskog snimanja zvuka na magnetsku vrpcu

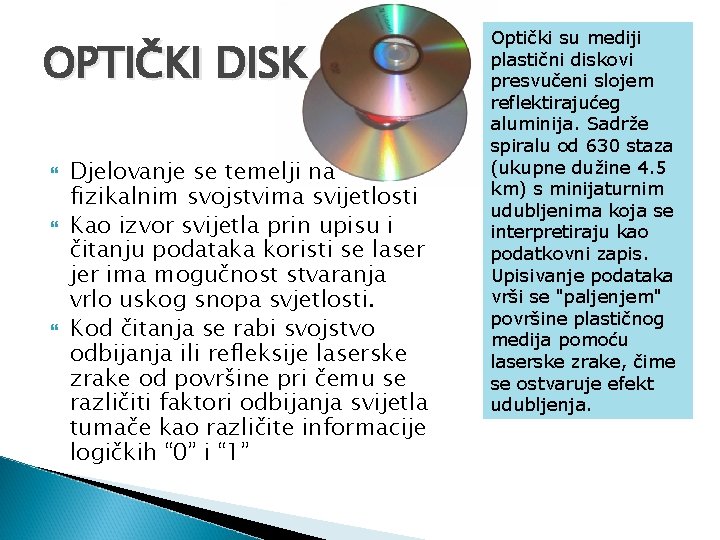

OPTIČKI DISK Djelovanje se temelji na fizikalnim svojstvima svijetlosti Kao izvor svijetla prin upisu i čitanju podataka koristi se laser jer ima mogučnost stvaranja vrlo uskog snopa svjetlosti. Kod čitanja se rabi svojstvo odbijanja ili refleksije laserske zrake od površine pri čemu se različiti faktori odbijanja svijetla tumače kao različite informacije logičkih “ 0” i “ 1” Optički su mediji plastični diskovi presvučeni slojem reflektirajućeg aluminija. Sadrže spiralu od 630 staza (ukupne dužine 4. 5 km) s minijaturnim udubljenima koja se interpretiraju kao podatkovni zapis. Upisivanje podataka vrši se "paljenjem" površine plastičnog medija pomoću laserske zrake, čime se ostvaruje efekt udubljenja.

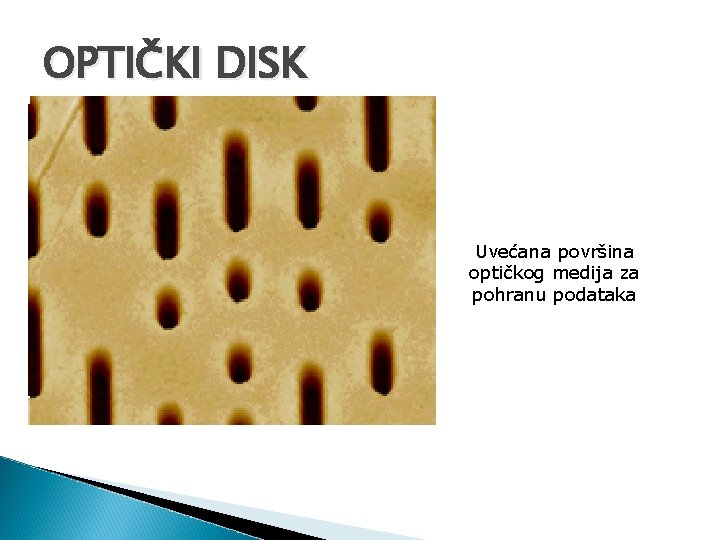

OPTIČKI DISK Uvećana površina optičkog medija za pohranu podataka

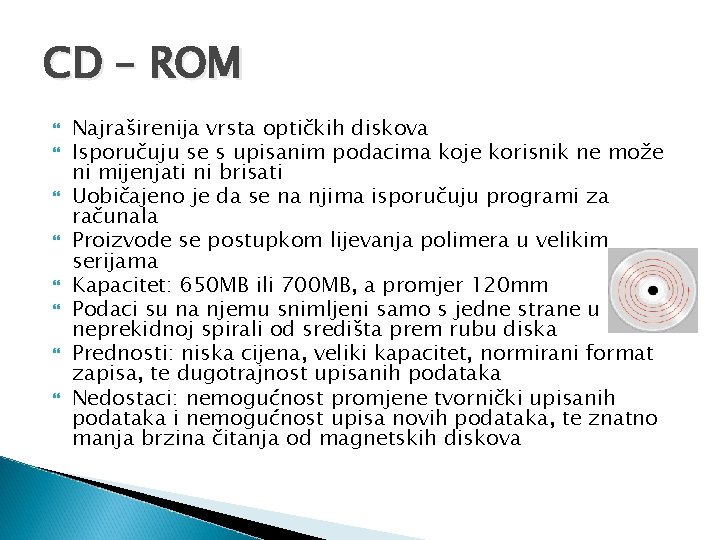

CD – ROM Najraširenija vrsta optičkih diskova Isporučuju se s upisanim podacima koje korisnik ne može ni mijenjati ni brisati Uobičajeno je da se na njima isporučuju programi za računala Proizvode se postupkom lijevanja polimera u velikim serijama Kapacitet: 650 MB ili 700 MB, a promjer 120 mm Podaci su na njemu snimljeni samo s jedne strane u neprekidnoj spirali od središta prem rubu diska Prednosti: niska cijena, veliki kapacitet, normirani format zapisa, te dugotrajnost upisanih podataka Nedostaci: nemogućnost promjene tvornički upisanih podataka i nemogućnost upisa novih podataka, te znatno manja brzina čitanja od magnetskih diskova

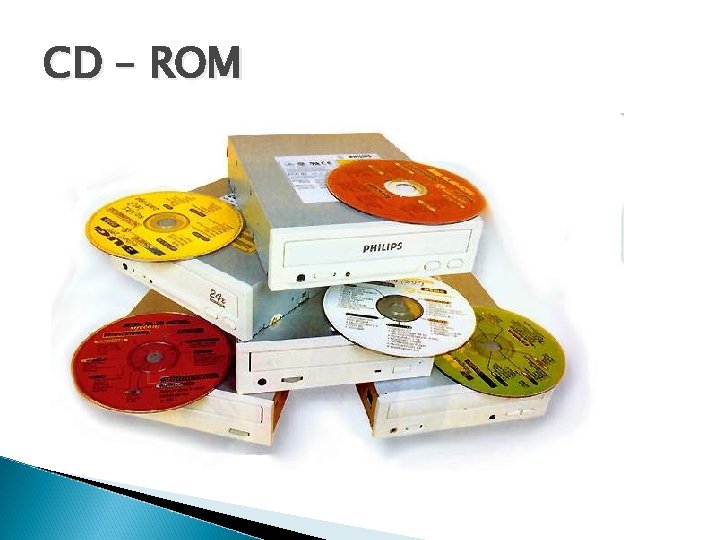

CD – ROM

CD – ROM Prikaz presjeka CD-ROM optičkog diska

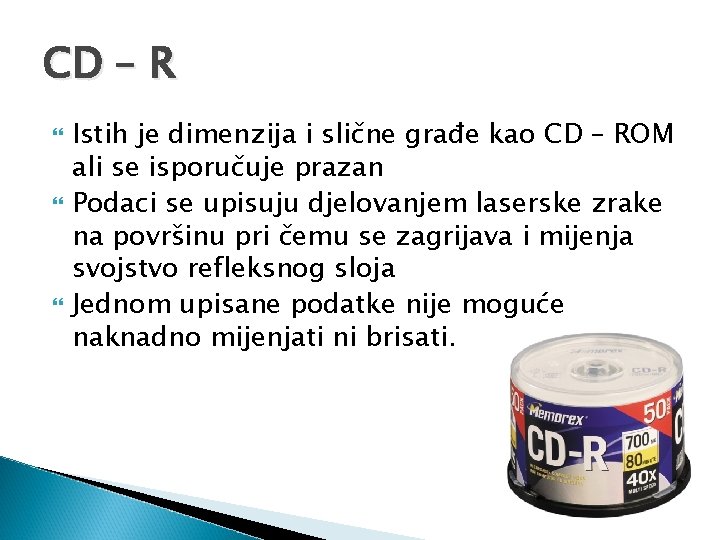

CD – R Istih je dimenzija i slične građe kao CD – ROM ali se isporučuje prazan Podaci se upisuju djelovanjem laserske zrake na površinu pri čemu se zagrijava i mijenja svojstvo refleksnog sloja Jednom upisane podatke nije moguće naknadno mijenjati ni brisati.

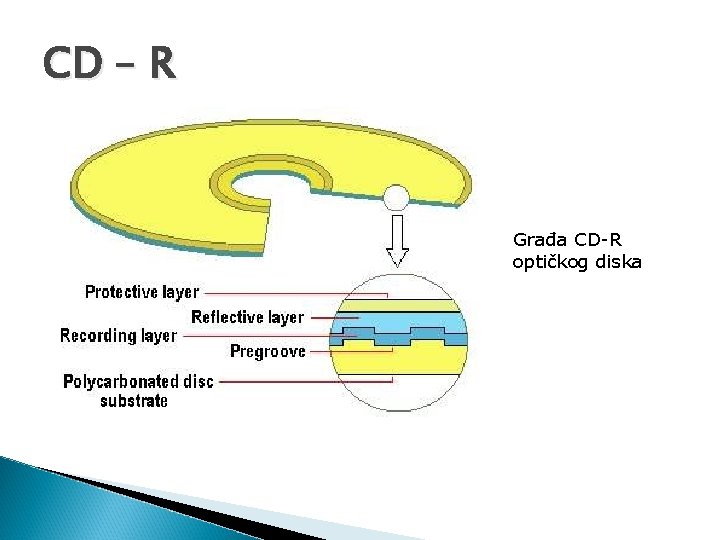

CD – R Građa CD-R optičkog diska

CD – RW Optički disk na koji je moguće podatke upisivati i brisati (mnogo puta) VRSTA PODATAKA U DIGITALNOM OBLIKU ZAPISA POTREBNA VELIČINA MEMORIJE 500 stranica teksta 1 MB 100 redova telefaks poruke (nesažeto) 6, 4 MB 100 slika u boji (sažeto s faktorom smanjenja 15 : 1) 500 MB 10 minuta animacije u boji (sažeto s faktorom smanjenja 15 : 1) 100 MB 10 minuta video sadržaja u digitalnom zapisu (sažeto s faktorom smanjenja 30: 1) 550 MB 1 sat video sadržaja u digitalnom zapisu (sažeto faktor smanjenja 200 : 1) 1 GB

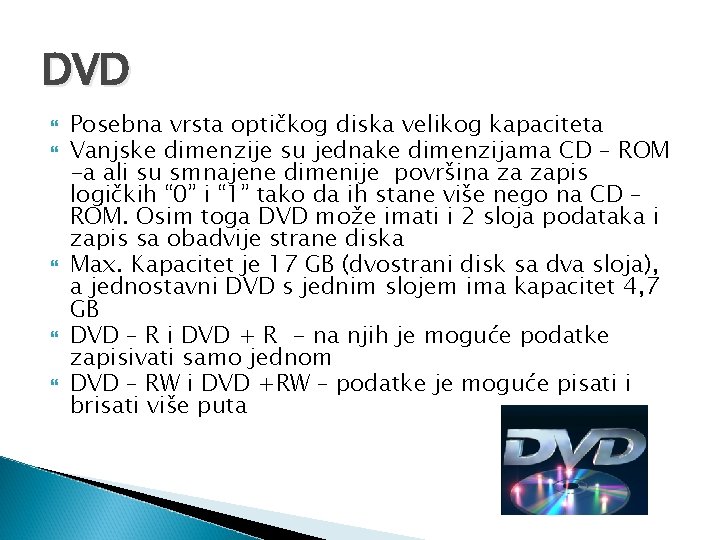

DVD Posebna vrsta optičkog diska velikog kapaciteta Vanjske dimenzije su jednake dimenzijama CD – ROM -a ali su smnajene dimenije površina za zapis logičkih “ 0” i “ 1” tako da ih stane više nego na CD – ROM. Osim toga DVD može imati i 2 sloja podataka i zapis sa obadvije strane diska Max. Kapacitet je 17 GB (dvostrani disk sa dva sloja), a jednostavni DVD s jednim slojem ima kapacitet 4, 7 GB DVD – R i DVD + R - na njih je moguće podatke zapisivati samo jednom DVD – RW i DVD +RW – podatke je moguće pisati i brisati više puta

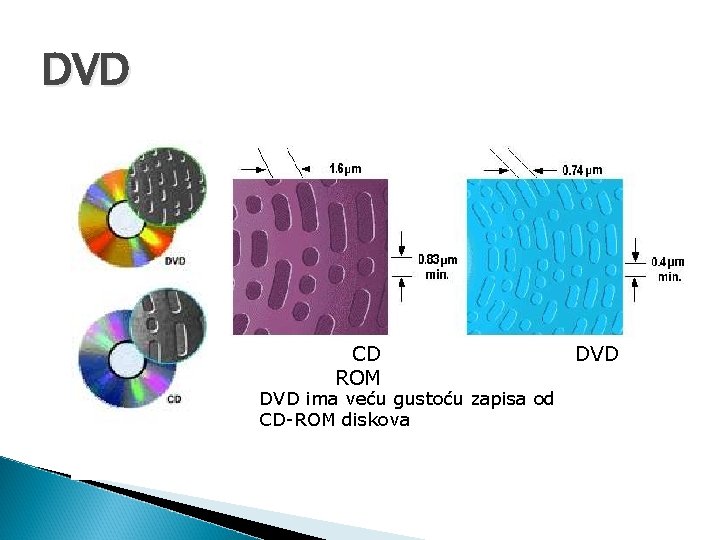

DVD CD ROM DVD ima veću gustoću zapisa od CD-ROM diskova DVD

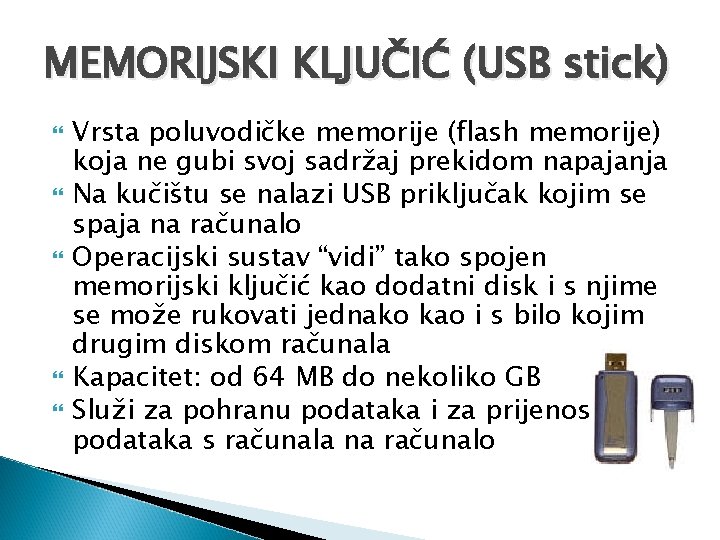

MEMORIJSKI KLJUČIĆ (USB stick) Vrsta poluvodičke memorije (flash memorije) koja ne gubi svoj sadržaj prekidom napajanja Na kučištu se nalazi USB priključak kojim se spaja na računalo Operacijski sustav “vidi” tako spojen memorijski ključić kao dodatni disk i s njime se može rukovati jednako kao i s bilo kojim drugim diskom računala Kapacitet: od 64 MB do nekoliko GB Služi za pohranu podataka i za prijenos podataka s računala na računalo
