UPS (Uninterruptible Power Supply)

UPS (Uninterruptible Power Supply)

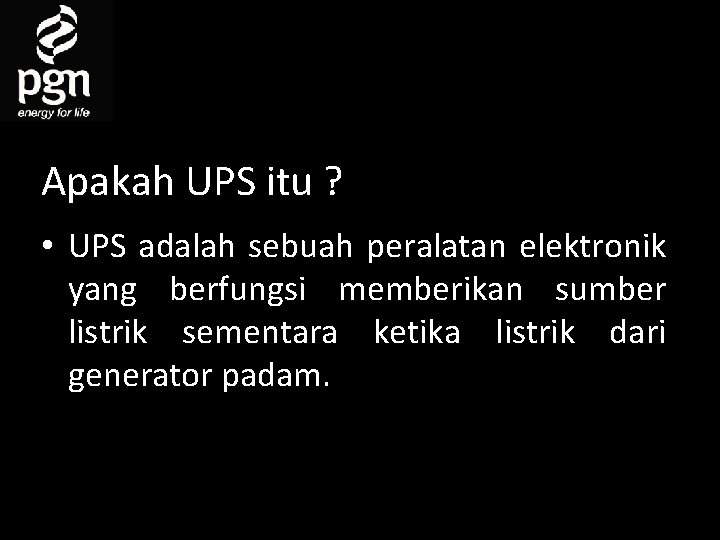

Apakah UPS itu ? • UPS adalah sebuah peralatan elektronik yang berfungsi memberikan sumber

Apakah UPS itu ? • UPS adalah sebuah peralatan elektronik yang berfungsi memberikan sumber listrik sementara ketika listrik dari generator padam.

Apa saja komponen utama UPS? 1. 2. 3. 4. Rectifier- Charger Inverter Battery Transfer

Apa saja komponen utama UPS? 1. 2. 3. 4. Rectifier- Charger Inverter Battery Transfer switches

Rectifier - Charger • Rectifier adalah alat yang digunakan untuk mengubah sumber arus bolak-balik

Rectifier - Charger • Rectifier adalah alat yang digunakan untuk mengubah sumber arus bolak-balik (AC) menjadi sinyal sumber arus searah (DC), agar dapat disimpan dalam baterai.

Battery • Baterai berfungsi untuk penyimpan daya listrik sementara. Baterai mengalirkan arus searah (DC)

Battery • Baterai berfungsi untuk penyimpan daya listrik sementara. Baterai mengalirkan arus searah (DC) dan memiliki banyak tipe. Baterai dapat dibedakan menjadi dua jenis, yaitu baterai basah dan baterai kering.

Inverter • Inverter digunakan untuk mengubah tegangan input DC menjadi tegangan output AC sehingga

Inverter • Inverter digunakan untuk mengubah tegangan input DC menjadi tegangan output AC sehingga dapat digunakan pada beban AC.

Transfer Switch Magnetik Switch Statik Switch • Transfer Switch pada UPS berfungsi sebagai sakelar

Transfer Switch Magnetik Switch Statik Switch • Transfer Switch pada UPS berfungsi sebagai sakelar pemindah dari normal operation ke bypass operation dan sebaliknya dengan cara otomatis atau manual.

Komponen Utama UPS

Komponen Utama UPS

Apa saja jenis-jenis UPS ? Ada dua jenis UPS, yaitu : 1. UPS non

Apa saja jenis-jenis UPS ? Ada dua jenis UPS, yaitu : 1. UPS non kotinyu adalah UPS yang akan berfungsi memberikan sumber listrik sementara ketika listrik dari Generator padam. 2. UPS kotinyu adalah UPS yang akan berfungsi memberikan sumber listrik secara terus menerus, baik ada ataupun tidak adanya sumber listrik dari Generator.

UPS Non Kotinyu : GEG Padam : GEG Aktif

UPS Non Kotinyu : GEG Padam : GEG Aktif

UPS Kotinyu : GEG Padam : GEG Aktif

UPS Kotinyu : GEG Padam : GEG Aktif

Operating Mode Single UPS Alarm No GEG Rectifier Baterai Inverter Bypass Status UPS 1

Operating Mode Single UPS Alarm No GEG Rectifier Baterai Inverter Bypass Status UPS 1 Ok Ok Ok Normal Operation 2 Fail Ok Ok Battery Operation 3 Ok Fail Ok Ok Ok Battery Operation 4 Ok Ok Fail Ok Ok Bypass Operation 5 Ok Ok Ok Fail Ok Bypass Operation 6 Ok Ok Fail Normal Operation 7 Ok Fail Manual Bypass 8 Fail Fail Shutdown No Problem (Failed) Status UPS 1 Normal Operation 2 Rectifier Battery Operation 3 Inverter Bypass Operation

Normal Operation Single UPS • UPS bekerja secara normal dengan sistem kontinyu, dan posisi

Normal Operation Single UPS • UPS bekerja secara normal dengan sistem kontinyu, dan posisi bypass dalam kondisi auto sehingga apabila terjadi gangguan pada Inverter maka bypass akan bekerja secara otomatis menuju ke beban (load).

Battery Operation Single UPS • Apabila terjadi gangguan pada main source atau pada rectifier

Battery Operation Single UPS • Apabila terjadi gangguan pada main source atau pada rectifier maka UPS akan bekerja dengan mode battery operation , sehingga 100% beban (load) hanya di supply oleh battery untuk sementara sampai kondisi normal kembali atau battery habis.

Bypass Operation Single UPS • Bypass Operation terjadi apabila terdapat gangguan pada area inverter

Bypass Operation Single UPS • Bypass Operation terjadi apabila terdapat gangguan pada area inverter sehingga listrik dari main source langsung menuju ke beban melalui auto bypass.

Manual Bypass Single UPS • Manual bypass dilakukan apabila terjadi gangguan pada semua sistem

Manual Bypass Single UPS • Manual bypass dilakukan apabila terjadi gangguan pada semua sistem UPS atau akan dilakukannya proses perbaikan pada sistem UPS.

Operating Mode paralel UPS Problem (Failed) Status No UPS 1 UPS 2 1 Normal

Operating Mode paralel UPS Problem (Failed) Status No UPS 1 UPS 2 1 Normal Operation (50% Beban) 2 Rectifier Normal Battery Standby Normal Operation (100% Beban) 3 Rectifier Battery Operation (50% Beban) 4 Inverter Rectifier Failed Battery Operation (100% Beban) 5 Inverter Bypass Operation

Operating Mode paralel UPS 1 dan UPS 2 bekerja dengan normal (Normal Operation), sehingga

Operating Mode paralel UPS 1 dan UPS 2 bekerja dengan normal (Normal Operation), sehingga beban di supply oleh masing-masing UPS sebesar 50% nilai beban

Operating Mode paralel UPS 1 mengalami gangguan pada rectifier dan UPS 2 bekerja secara

Operating Mode paralel UPS 1 mengalami gangguan pada rectifier dan UPS 2 bekerja secara normal, sehingga beban di supply 100% oleh UPS 2, sedangkan UPS 1 dalam posisi battery standby.

Operating Mode paralel UPS 1 dan UPS 2 mengalami gangguan pada rectifier, sehingga beban

Operating Mode paralel UPS 1 dan UPS 2 mengalami gangguan pada rectifier, sehingga beban di supply oleh battery masing-masing UPS sebesar 50% nilai beban.

Operating Mode paralel UPS 1 mengalami gangguan pada Inverter dan UPS 2 mengalami gangguan

Operating Mode paralel UPS 1 mengalami gangguan pada Inverter dan UPS 2 mengalami gangguan pada rectifier, sehingga beban di supply 100% oleh battery UPS 2, sedangkan UPS 1 dalam posisi failed UPS.

Operating Mode paralel UPS 1 dan UPS 2 mengalami gangguan pada inverter, sehingga listrik

Operating Mode paralel UPS 1 dan UPS 2 mengalami gangguan pada inverter, sehingga listrik dari main source langsung menuju ke beban melalui auto bypass.

Cara Menghidupkan UPS AEG • Pastikan sakelar Q 1 dan sakelar batterai posisi OFF

Cara Menghidupkan UPS AEG • Pastikan sakelar Q 1 dan sakelar batterai posisi OFF • Posisi Q 29 pada posisi 2 (service mode) • Hidupkan sakelar dari generator, tunggu hingga normal • Ubah sakelar Q 29 ke posisi 1 (inverter operation) • Beban disupplai dari Static Bypass Switch (SBS) • Hidupkan sakelar Q 1 dan otomatis rectifier hidup • Hidupkan sakelar batterai dan batterai akan dicas • Hidupkan inverter pada menu “~I” di tampilan UPS • Hubungkan ke beban

Cara Mematikan UPS AEG • Matikan Inverter pada menu “~0” di tampilan UPS, rangkaian

Cara Mematikan UPS AEG • Matikan Inverter pada menu “~0” di tampilan UPS, rangkaian SBS otomatis dihidupkan • Ubah posisi sakelar Q 29 pada posisi 2 “service mode. Manual bypass diaktifkan dan SBS masih terhubung ke tegangan utama • Matikan sakelar Q 1, rangkaian rectifier mati • Ubah sakelar Q 29 ke posisi 3 “manual bypass”. SBS otomatis akan mati

Pemeliharaan Sistem UPS Task Interval Describedi n Visual check 6 Months Chapter 12. 3.

Pemeliharaan Sistem UPS Task Interval Describedi n Visual check 6 Months Chapter 12. 3. 1 Functional Test 6 Months Chapter 12. 3. 2 Electrolyte Level of Then 3 Months Batteries Chapter 12. 3. 3 Battery Compartment Annually Chapter 12. 3. 3 Fan Replacement* 40. 000 hours Chapter 12. 2. 2 *tergantung pada kondisi

Sistem Pemeliharaan UPS Periksa unit apakah terdapat benda asing di temukan dalam sistem UPS

Sistem Pemeliharaan UPS Periksa unit apakah terdapat benda asing di temukan dalam sistem UPS Visual Check Functional Test Check Battery Periksa kotoran debu yang sudah menumpuk di area sistem UPS (debu dapat mempengaruhi pembuangan panas) Mengaktifkan bypass manual lewat Q 29 untuk mematikan UPS dan periksa fungsi – fungsi berikut ketika menyalakan kembali : • LED dari tampilan UPS • Fungsi dari sistem rectifier dan inverter • Fungsi dari kontrol SBS • Periksa tegangan output dari rectifier dan inverter serta dari SBS dan teganganpengisian baterai Daya battery secara otomatis diperiksa seminggu sekali Pada 3 interval bulanan pemeliharaan battery harus pengisian ulang dan periksa kondisi wadah battery
