Upgrade de cámaras Orbiter* + IM 512 P/E

Upgrade de cámaras Orbiter* + IM 512 P/E ² La terminal DOT se elimina. ² TODAS las plaquetas del DOT BIN se eliminan. ² Todas las tareas de la terminal DOT se hacen ahora en el IM 512 P. ² Las plaquetas de energía y linearidad del detector no se usan más. ² Nuevo controlador de movimientos. ² Nuevo controlador del detector. ² Nuevo software de adquisición y procesamiento IM 512 P/E.

DOT BIN con la nueva plaqueta controladora

Nueva plaqueta de interfaz con el detector

9 plaquetas (todas) eliminadas del DOT BIN

4 plaquetas eliminadas del detector (Digitrac)

Terminal DOT eliminada

Ventajas ² Correcciones de energía, linearidad y uniformidad a cargo del software de adquisición del IM 512 P/E, on the fly. ² Gráfico del espectro del isótopo en tiempo real. ² Mejores especificaciones de linearidad y uniformidad. ² Tablas de corrección para uniformidad intrínseca y para cada par isótopo-colimador. ² Interfaz de adquisición USB V 2 de última generación. ² Menos plaquetas, mayor confiabilidad. ² Menos consumo, menos calor generado. ² Computadora standard con procesador y sistema operativo de última generación. ² Fácil de mantener y actualizar.

Controles de Calidad

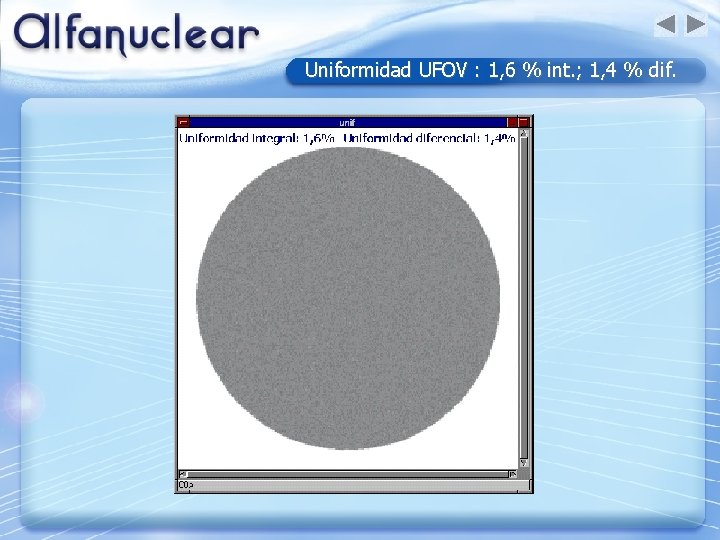

Uniformidad UFOV : 1, 6 % int. ; 1, 4 % dif.

Linearidad absoluta [mm]: 0, 28 CFOV; 0, 38 UFOV

Resolución [mm]: FWHM=3, 92; FWTM=7, 39

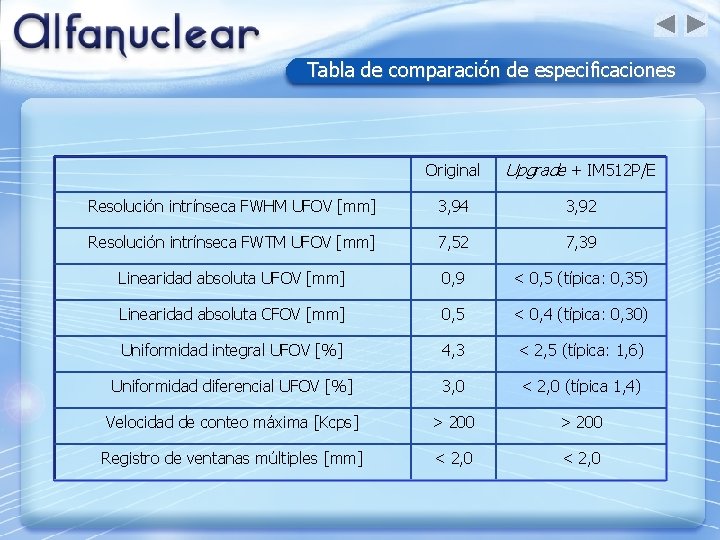

Tabla de comparación de especificaciones Original Upgrade + IM 512 P/E Resolución intrínseca FWHM UFOV [mm] 3, 94 3, 92 Resolución intrínseca FWTM UFOV [mm] 7, 52 7, 39 Linearidad absoluta UFOV [mm] 0, 9 < 0, 5 (típica: 0, 35) Linearidad absoluta CFOV [mm] 0, 5 < 0, 4 (típica: 0, 30) Uniformidad integral UFOV [%] 4, 3 < 2, 5 (típica: 1, 6) Uniformidad diferencial UFOV [%] 3, 0 < 2, 0 (típica 1, 4) Velocidad de conteo máxima [Kcps] > 200 Registro de ventanas múltiples [mm] < 2, 0

Conectividad ² Vía DICOM e Interfile hacia/desde la mayoría de los sistemas actuales. ² Conversión de imágenes en modo cine (generadas localmente o importadas de otro sistema) al formato AVI standard, para verlas en cualquier computadora basada en Windows*. ² Otros formatos gráficos exportados: PCX, JPG. ² Posibilidad de ayuda y servicio remoto vía VNC® integrado, con transfererencia de archivos.

Imagen de linearidad exportada a e. soft

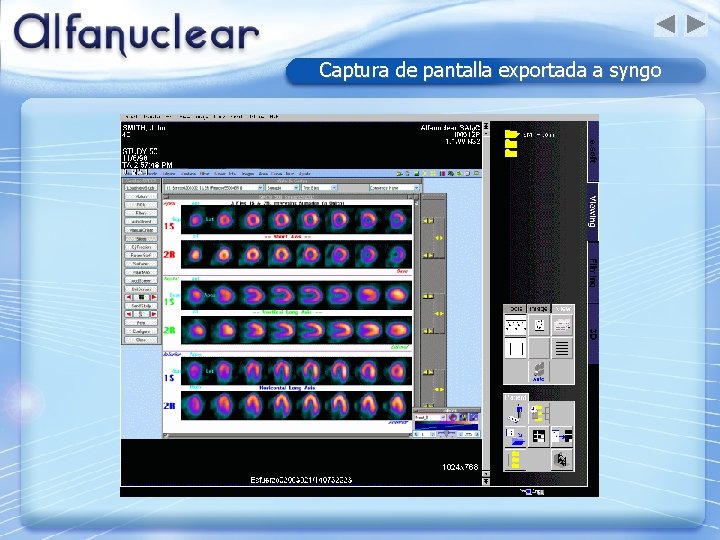

Captura de pantalla exportada a syngo

Fin Contáctenos v Dirección: Elpidio González 4717. (C 1407 GBC) Ciudad de Buenos Aires República Argentina v Teléfono: (54 11) 4566 -1202 / 5119 v Fax: (54 11) 4566 -5822 v e-mail: admin@alfanuclear. com * Orbiter es una marca de Siemens Medical Systems, Inc. ** Windows es una marca registrada de Microsoft Corporation. Todas las demás marcas mencionadas son propiedad de sus respectivos titulares.
