Unternehmensvorstellung Tuxhorn Blockheizkraftwerke Gmb H ber uns Tuxhorn
Unternehmensvorstellung Tuxhorn Blockheizkraftwerke Gmb. H
Über uns! Tuxhorn Blockheizkraftwerke Gmb. H • • baut seit 1996 BHKW berät das Planungsbüro / Heizungsbauer führt alle Wartungen mit eigenem Personal durch baut BHKW-Module mit elektrischen Leistungen von 30 k. W bis 240 k. W • fertigt und entwickelt in Borken Unsere Leistungen: • • 10 Jahre Vollgarantie Vorort Beratung Inhouse Schulungen Projektbezogene Unterstützung bei der Einbindung • unabhängige Wirtschaftlichkeitsbetrachtung (BHKW-Ultimate)
Marktsituation DE Elektrische Leistung 2013 Anzahl 2014 Anzahl 2015 Anzahl 2016 Anzahl 2017 Anzahl 2018 Anzahl Zwischen 20 -50 k. W 756 1. 031 640 778 604 465 Zwischen 50 -250 k. W 422 gelistete Hersteller ca. 55 608 421 470 211 88 *) die ausgewiesenen Zulassungszahlen sind nur sehr eingeschränkt aussagekräftig, da Zulassungsanträge noch fristgerecht bis zum 31. 12. 2019 eingereicht werden konnten und nicht alle bisher eingegangene Anträge abschließend geprüft wurden, Quelle: BAFA, Übersicht angemeldete Anlagen bei der BAFA in BRD, Stand 31. 12. 2019
Produktreihe - Baseline
Produktreihe - Industryline
Top Serienausstattung! Kompakte Bauweise Brennwert-Rohrbündelwärmetauscher im Gerät verbaut Fernüberwachung inkl. Historie mit 2. 000 gespeicherten Datensätzen 15“ Touch-Display HT- / BW-Anschluss Absorptions- und Reflexionsschalldämpfer integriert Netzersatzfähig Integrierte Wärme- & Strombedarfsregelung Pufferspeichermanagement Einhaltung der VDE-AR-N 4105: 2018: 11 und VDE-AR-N 4110: 2018 -11 (frei wählbar)
Fernüberwachung • Fernüberwachung inkl. Historienspeicher der letzten Datensätze • Nullbezugsregelung im Standardumfang • Automatische Teilnahme am Trouble-Shooting. Guide • Einfache Kommunikation über Planer / SHK Zugang
Anlagenspektrum Typ E 30 S E 50 S ● E 50 SW E 100 SE E 150 S E 200 S E 250 S Motorhersteller / Typ SISU 420 G SISU 634 G SISU 645 GSI SISU SGI 7 Liebherr G 944 Liebherr G 946 Leistung elektrisch (Nettoabgabe) 30 KW 50 k. W 100 k. W 150 k. W 200 k. W 240 k. W Leistung Thermisch 52 KW 84 k. W 82 k. W 156 k. W 136 k. W 186 k. W 241 k. W 291 k. W Leistung Brennwert 62 k. W 97 k. W 93 k. W 175 k. W 152 k. W 227 k. W 298 k. W 353 k. W Brennstoffeinsatz 92 k. W 148 k. W 143 k. W 278 k. W 258 k. W 392 k. W 514 k. W 620 k. W Wirkungsgrad elektrisch ISO 3046 -1 34, 9 % 36, 3 % 37, 1 % 38, 4 % 40, 5 % 40, 9 % 41, 3 % 40, 9 % Wirkungsgrad elektrisch gemessen 33, 7 % 35, 1 % 36, 0 % 37, 1 % 39, 9 % 39, 5 % 56, 5 % (67, 4 %) 56, 8 % (65, 5 %) 56, 3 % (65 %) 56, 1 % (63, 0 %) 52, 7 % (58, 9 %) 47, 5 % (57, 9 %) 46, 9 % (58, 0 %) 46, 9 % (56, 9 %) 91, 9 % (102, 3 %) 93, 3 % (101, 8 %) 94, 64% (102, 1%) 94, 5 % (101, 4 %) 93, 2 % (99, 4 %) 88, 4 % (98, 8 %) 87, 0 % (98, 0 %) Thermischer Wirkungsgrad (Brennwert) Gesamtwirkungsgrad (Brennwert) Turboaufladung Nutzung von Flüssiggas ü ü ü ü ü
Vorteile - Tuxhorn Hohe elektrische Wirkungsgrade! Typ E 30 S E 50 S ● E 50 SW E 100 SE E 150 S E 200 S E 250 S Motorhersteller / Typ SISU 420 G SISU 634 G SISU 645 GSI SISU SGI 7 Liebherr G 944 Liebherr G 946 Leistung elektrisch (Nettoabgabe) 30 KW 50 k. W 100 k. W 150 k. W 200 k. W 240 k. W Leistung Thermisch 52 KW 84 k. W 82 k. W 156 k. W 136 k. W 186 k. W 241 k. W 291 k. W Leistung Brennwert 62 k. W 97 k. W 93 k. W 175 k. W 152 k. W 227 k. W 298 k. W 353 k. W Brennstoffeinsatz 92 k. W 148 k. W 143 k. W 278 k. W 258 k. W 392 k. W 514 k. W 620 k. W Wirkungsgrad elektrisch ISO 3046 -1 34, 9 % 36, 3 % 37, 1 % 38, 4 % 40, 5 % 40, 9 % 41, 3 % 40, 9 % Wirkungsgrad elektrisch gemessen 33, 7 % 35, 1 % 36, 0 % 37, 1 % 39, 9 % 39, 5 % 56, 5 % (67, 4 %) 56, 8 % (65, 5 %) 56, 3 % (65 %) 56, 1 % (63, 0 %) 52, 7 % (58, 9 %) 47, 5 % (57, 9 %) 46, 9 % (58, 0 %) 46, 9 % (56, 9 %) 91, 9 % (102, 3 %) 93, 3 % (101, 8 %) 94, 64% (102, 1%) 94, 5 % (101, 4 %) 93, 2 % (99, 4 %) 88, 4 % (98, 8 %) 87, 0 % (98, 0 %) Thermischer Wirkungsgrad (Brennwert) Gesamtwirkungsgrad (Brennwert) Turboaufladung Nutzung von Flüssiggas ü ü ü ü ü Mehrnutzen durch den Einsatz von Brennwertwärmetauschern ü
Fernüberwachung Vorteil durch el. Netto-Abgabeleistung Blockheizkraftwerk E 50 S Elektrische Netto-Abgabeleistung: Thermische Leistung: 50 k. W 84 k. W Markt Eigenverbrauch (0, 15 €) Zuschlag Eigen (0, 04 €) Zuschlag Einspeisung (0, 08 €) EEX – Baseload (0, 0283 €) 1, 5 k. W - 13. 500, 00 € - 3. 600, 00 € - 7. 200, 00 € - 2. 547, 00 € 2, 0 k. W - 18. 000, 00 € - 4. 800, 00 € - 9. 600, 00 € - 3. 396, 00 € 2, 5 k. W - 22. 500, 00 € - 6. 000, 00 € - 12. 000, 00 € - 4. 245, 00 € Verlustbetrachtung im Förderzeitraum 60. 000 Bh KWK-G § 2 Satz 7 „elektrische Leistung“ die höchste an den Generatorklemmen abgebbare Wirkleistung einer Anlage abzüglich der für ihren Betrieb erforderlichen Eigenverbrauchsleistung Quelle: Drucksache 594/15, Gesetz zur Neuregelung des Kraft-Wärme-Kopplungsgesetzes Bestätigt durch: BAFA (Herr Pritorius), Telefonat: Donnerstag, 21. 07. 2016
Fernüberwachung Vorteil durch hohen el. Wirkungsgrad Ergebnis: 6. 224 x 200 k. W = 5. 119 x 193, 5 k. W = BHKW mit 293 k. Wth Mehrlaufzeit Tuxhorn E 200 S BHKW mit 241 k. Wth Durch das bessere Strom zu Wärme Verhältnis kann dem Objekt (nach o. g. Beispiel) 254. 273, 5 k. Wh mehr Strom zur Verfügung gestellt werden 1. 244. 800, 0 k. Wh 990. 526, 5 k. Wh 254. 273, 5 k. Wh
Fernüberwachung Vorteil durch Brennwertbetrieb Rücklauftemperatur: Wärmepreis: Jährliche Laufzeit BHKW: BHKW/P BWT in k. W E 30 S E 50 S E 100 S E 150 S E 200 S E 250 S 35 °C 0, 05 € 6. 000 Bh 35° 9 11 18 42 55 64 Ertrag / Wärmepreis E 30 S E 50 S E 100 S E 150 S E 200 S E 250 S jährlicher Vorteil gegenüber BHKW ohne Brennwertnutzung 0, 05 2. 700, 00 3. 300, 00 5. 400, 00 12. 600, 00 16. 500, 00 19. 200, 00
Fernüberwachung Höhere Wirtschaftlichkeit durch… HYDRO-SWITCH-BOX - patentrechtlich geschützt Sie ermöglicht… ü eine vollautomatische Umschaltung zwischen Hochtemperatur- und Brennwertbetrieb ü eine Laufzeitenverlängerung durch Rücklauftemperaturen zwischen 30 – 73 °C ü eine Erhöhung der Pufferspeicherkapazität Die Einsatzgebiete: • • • Kraft - Wärme - Kälte Objekte mit schwankenden Rücklauftemperaturen Nahwärmenetz Industrielle Anwendungen
Fernüberwachung Evolution in der 50 k. W-Klasse!!! E 50 SW – ausgestattet mit einem wassergekühltem Synchrongenerator Vorteile: ü Keine Abluft erforderlich ü Maximaler Wirkungsgrad durch geringen Verbrauch ü Geräuscharm ü Nur noch eine geringe Zuluft erforderlich ü Einsetzbar nach VDE-AR-N 4105: 2018: 11 und VDE-AR-N 4110: 2018 -11 (frei wählbar)
Service-Leistungen Inbetriebnahme, Vollwartung und Support - alle BHKW werden im Werk getestet und geprüft - Inbetriebnahmen erfolgen in der Regel durch Tuxhorn-Servicepersonal Vollwartungsleistungen (ISO 9001 -zertifiziert): - Tägliche Online-Checks aller BHKW-Module (Störungserfassung, Wartungsplanung, Optimierung des BHKW-Betriebs) - Regelwartungen - Online-Einregulierung, Online-Parametrierung und -Programmierung - Reparaturen, Ersatzteillieferung - Instandhaltung - Keine Lagerung von Stoffen oder Materialien beim Kunden - Kundensupport (Software, Beratung)

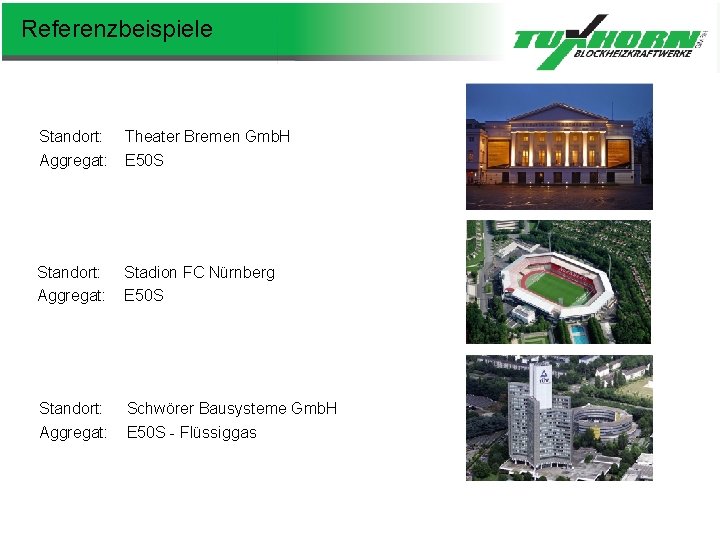

Referenzbeispiele Standort: Aggregat: Theater Bremen Gmb. H E 50 S Standort: Aggregat: Stadion FC Nürnberg E 50 S Standort: Schwörer Bausysteme Gmb. H Aggregat: E 50 S - Flüssiggas
Referenzbeispiele Standort: Aggregat: Sportschule Hennef E 150 S Standort: Aggregat: WDR Mediagroup 2 x E 250 S Standort: Aggregat: Ford Forschungszentrum E 100 S
Referenzbeispiele Standort: Aggregat: Steinberger Grandhotel Petersberg E 200 S Standort: Aggregat: Pullman Cologne Hotel E 250 S Standort: TÜV Köln Aggregat: E 250 S
Fernüberwachung Einige unserer Kunden Grandhotel Petersberg Sportschule Hennef Bundeswehr Deutschland Fachklinik Hornheide Mercedes Herbrand Cofely (Engie) Deutschland Karlsruher Institut für Technologie Bezirksklinik Mittelfranken Heuft Systemtechnik Klinik Ernst v. Bergmann Ford Forschungszentrum Deutsche Post Managementzentrum Globus Baumärkte TÜV Energiezentrale WDR Mediagroup Klinik Münsterland Bad Rothenfelde Klinik für Manuelle Therapie Deutsche Bundesbank Köln
