Univezitet u Zenici Mašinski fakultet Akademska 2015/16. god. ISPITIVANJE ULJNIH FILTERA Student : Ramiz Mujčinović Br. indexa: 6101/10 Profesor: doc. dr. Samir Lemeš 1

Uvod �Uloga filtera kod automobila �Dizajn �Materijali kod filtera Slika 1. Uljni filter 2

Izbor filtera �Izgled nije dokaz kvaliteta �Ispitivanje filtera �Efikasnost �Kapacitet 3

Test prašine � Ovim testom spoznajemo koliko prašine ispitivani filter može zadržati. Kroz ulje koje cirkuliše ubacuje se prašina za ispitivanje i sve zajedno se propušta kroz filter. Brojač čestica analizira ulje na 15 sekundi svake minute testiranja. Brojač broji čestice prije i poslije prolaska kroz filter. ukoliko npr prije prolaska kroz filter u ulju ima 10 čestica, a poslije 1, efikasnost filtera je 90%. � Test je veoma tačan. � Filteri se ispituju pod dosta težim uslovima nego što u stvarnosti rade, sve zbog toga da bi se što bolje sačuvali ležajevi motora. Slika 2. Test prašine 4

Test prsnuća �Test na izdržljivost=test prsnuća �Pojava varnica pri pokretanju motora zbog pritiska ulja �Pri pokretanju auta pritisak je oko 4 bara �Ispitivanje se vrši na 20 bara �Razlog ispitivanja: viskoznost ulja Slika 3. Test prsnuća 5

Testiranje pri dugotrajnim vibracijama �Vibracioni ciklusi se kreću od 10 -250 Hz �Temperatura od -60 do 300°C �Razlog testiranja: mrdanje i vibracije koje nastaju usljed vožnje Slika 4. Testiranje pri dugotrajnim vibracijama 6

Testiranje ulja Test ventila Test vrućeg ulja • Test pokazuje spremnost filtera za za rad i dugotrajnost 7

Testiranje ventila �Uloga ventila �Kvalitetni materijali sposobni da podnesu najteže uslove rada �Najlon ispunjen staklom �Željezna zavojna opruga Slika 5. Otvaranje sigurnosnog ventila pod pritiskom 8

Testiranje ventila �Ovaj test podrazumijeva zagrijavanje ulja na 300 stepeni i maksimalni pritisak otvaranja ventila �Testiranje traje 100 sati, što rezultuje otvaranjem i zatvaranjem ventila milion puta po ciklusu testa Slika 6. Ispitivanje sigurnosnog ventila 9

Ispitivanje djelovanja vrućeg ulja �Ovaj test mjeri izdržljivost svih komponenti �Filter se spoji na adapter kako bi se simulisao položaj filtera u motoru i testiranje se vrši 24 h i 200 h pri temperaturi ulja od 275 °F. �Da bi prošao test, vlakna filtera moraju biti elastična i dalje, sigurnosni ventil ne smije da bude oštećen i filter mora da bude sposoban za rad. 10

Ispitivanje djelovanja vrućeg ulja Slika 7. Stalak za ispitivanje djelovanje vrućeg ulja Slika 8. Filter nakon testiranja djelovanja vrućeg ulja 11

Zaključak �U ovom radu obrađeni su uljni filteri, kakvu ulogu imaju kod motora te na koji nacin se ispituju uljni filteri tj. kako se određuje da li zadovoljavaju određene kriterije prije njihove same upotrebe. Samo ispitivanje uljnih filtera kao i kod ostalih proizvoda je veoma bitno jer se na taj način određuje njihov kvalitet. U ovom radu su prikazane osnovne metode ispitivanja koje su sasvim dovoljne da bi se ispitale efikasnost i kapacitet uljnih filtera , jer su to glavne osobine svakog filtera. Bitno je naglasiti važnu ulogu uljnih filtera kod automobila, jer oni direktno učestvuju na očuvanju motora i produžavanju životnog vijeka istog. 12

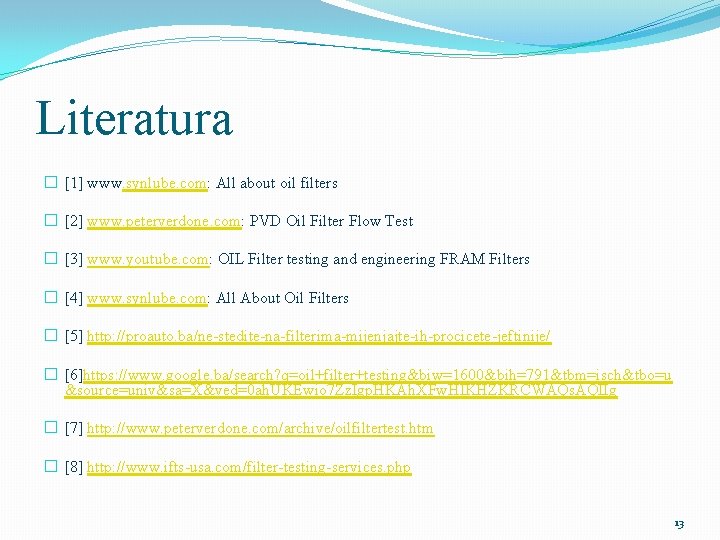

Literatura � [1] www. synlube. com: All about oil filters � [2] www. peterverdone. com: PVD Oil Filter Flow Test � [3] www. youtube. com: OIL Filter testing and engineering FRAM Filters � [4] www. synlube. com: All About Oil Filters � [5] http: //proauto. ba/ne-stedite-na-filterima-mijenjajte-ih-procicete-jeftinije/ � [6]https: //www. google. ba/search? q=oil+filter+testing&biw=1600&bih=791&tbm=isch&tbo=u &source=univ&sa=X&ved=0 ah. UKEwio 7 Zz. Igp. HKAh. XFw. HIKHZKRCWAQs. AQIIg � [7] http: //www. peterverdone. com/archive/oilfiltertest. htm � [8] http: //www. ifts-usa. com/filter-testing-services. php 13
