Univerzální zkušební stroj DYNAMICKÉ MECHANICKÉ ZKOUŠKY CYKLICKÉ
DYNAMICKÉ MECHANICKÉ ZKOUŠKY Zkoušky cyklické opětovným namáháním • zkoušky únavy materiálu • nebezpečí lomu z únavy je jen při překročení určité hranice tzv. meze únavy. •
ZKOUŠKY CYKLICKÉ Tato mez je zjišťována u součástí namáhaným napětím cyklickým – to je napětím měnícím se periodicky od horní hodnoty po hodnotu dolní.
ZKOUŠKY CYKLICKÉ Napětí cyklické - souměrné бh – horní mez бn – dolní mez N – počet cyklů Napětí cyklické – nesouměrné
ZKOUŠKY CYKLICKÉ Napětí pulsující - tepavé Napětí cyklické – míjivé
ZKOUŠKY CYKLICKÉ Výsledek zkoušek se zaznamenává do Wőhlerovy křivky (zjišťování meze únavy бc) která udává závislost mezi napětím a počtem cyklů - ta končí napětím - mezi únavy.
ZKOUŠKY CYKLICKÉ Únavy materiálu souvisí nejen s jeho vlastnostmi, ale i se stavem povrchu. (Drsnost, vruby, koroze…) Drsnost povrchu Koroze povrchu
ZKOUŠKY RÁZEM Leštění, povrchové tvrzení, mechanické zpevnění povrchu naopak zvyšuje odolnost. Mez únavy se zvyšuje
ZKOUŠKY RÁZEM Otázky k danému tématu: • Co to je mez únavy…………. . …… • Co znamená cyklický…. …………………. . • Jak vypadá diagram napětí cyklické – souměrné… • K čemu slouží leštěný povrch…………. . • Co to je Wőhlerova křivka……………………….
ANOTACE Tato prezentace je určena k výkladu o materiálech. Zabývá se statickými mechanickými zkouškami tvrdosti. V předmětu strojírenská technologie a materiály.
IDENTIFIKAČNÍ ÚDAJE Autor: Jan Elsner Vytvořeno dne: 29. 10. 2012. Odpilotováno dne: 30. 10. 2012 Ve třídě: 1. F Vzdělávací oblast: Materiály a jejich použití Vzdělávací obor: Umělecký kovář Tematický okruh: Mechanické zkoušky dynamické Téma: Zkoušky dynamické – cyklické Klíčová slova: Zkouška, mechanická, dynamická, cyklická, namáhání, opakované.

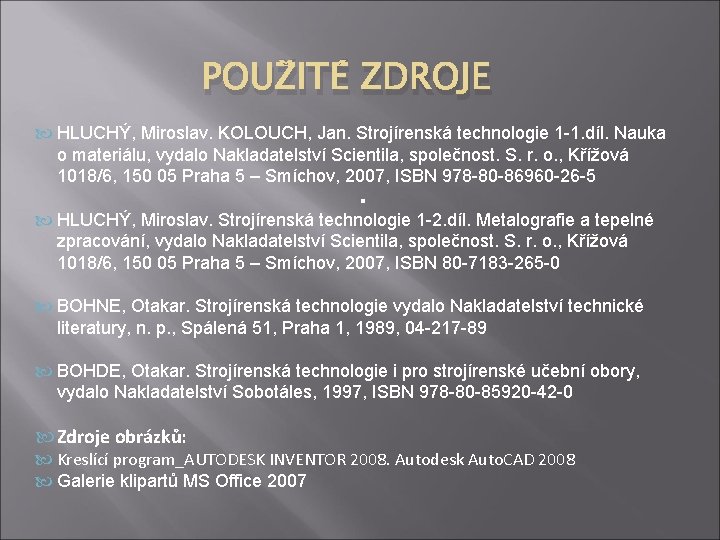

POUŽITÉ ZDROJE HLUCHÝ, Miroslav. KOLOUCH, Jan. Strojírenská technologie 1 -1. díl. Nauka o materiálu, vydalo Nakladatelství Scientila, společnost. S. r. o. , Křížová 1018/6, 150 05 Praha 5 – Smíchov, 2007, ISBN 978 -80 -86960 -26 -5 . HLUCHÝ, Miroslav. Strojírenská technologie 1 -2. díl. Metalografie a tepelné zpracování, vydalo Nakladatelství Scientila, společnost. S. r. o. , Křížová 1018/6, 150 05 Praha 5 – Smíchov, 2007, ISBN 80 -7183 -265 -0 BOHNE, Otakar. Strojírenská technologie vydalo Nakladatelství technické literatury, n. p. , Spálená 51, Praha 1, 1989, 04 -217 -89 BOHDE, Otakar. Strojírenská technologie i pro strojírenské učební obory, vydalo Nakladatelství Sobotáles, 1997, ISBN 978 -80 -85920 -42 -0 Zdroje obrázků: Kreslící program_AUTODESK INVENTOR 2008. Autodesk Auto. CAD 2008 Galerie klipartů MS Office 2007
