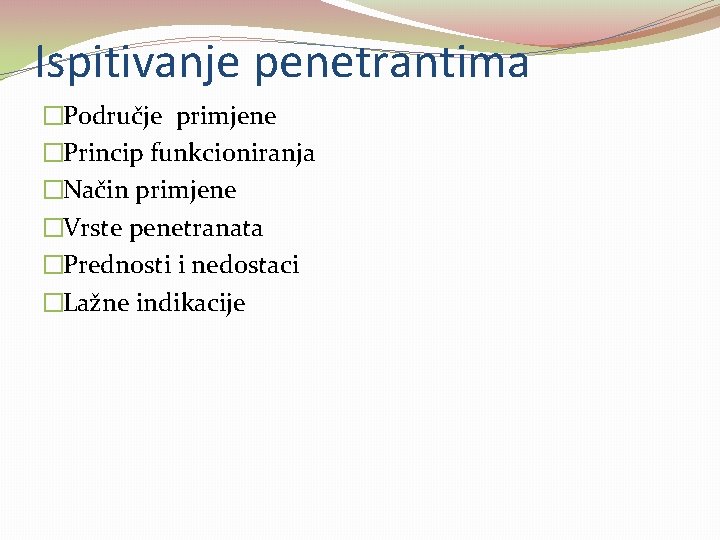

Ispitivanje penetrantima �Područje primjene �Princip funkcioniranja �Način primjene �Vrste penetranata �Prednosti i nedostaci �Lažne indikacije

Područje primjene �Ispitivanje površina objekata na prisustvo pukotina, poroziteta i ostalih površinskih nepravilnosti, �Ispitivanje kliznih ležaja, �Ispitivanje materijala koji nemaju magnetična svojstva, kao što su nehrđajući čelici, keramika, plastike, staklo i sl. , �Ispitivanje brtvenih prstenova ventila parnih turbina, �Ispitivanje propusnosti spojeva i stijenki, �Ispitivanje rezervoara, posuda, reaktora, cijevi, pumpi, �Ispitivanje dijelova vozila: osovina, kotača, zupčanika, propelera, �Ispitivanje zavarenih spojeva,

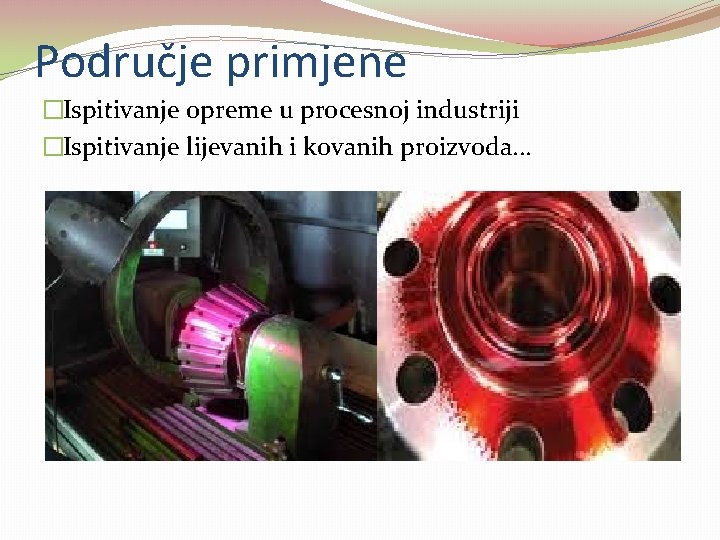

Područje primjene �Ispitivanje opreme u procesnoj industriji �Ispitivanje lijevanih i kovanih proizvoda. . .

Princip funkcioniranja �Najvažnija osobina penetranta je svojstvo kvašenja površine, jer se ta površina mora prekriti jednoliko i kontinuirano nakon čega penetrant ulazi u pukotinu. �Površinki napon �Molekularno privlačenje �Sile kohezije i adhezije �Kapilarne pojave

Princip funkcioniranja �Kapilarna elevacija i kapilarna depresija �

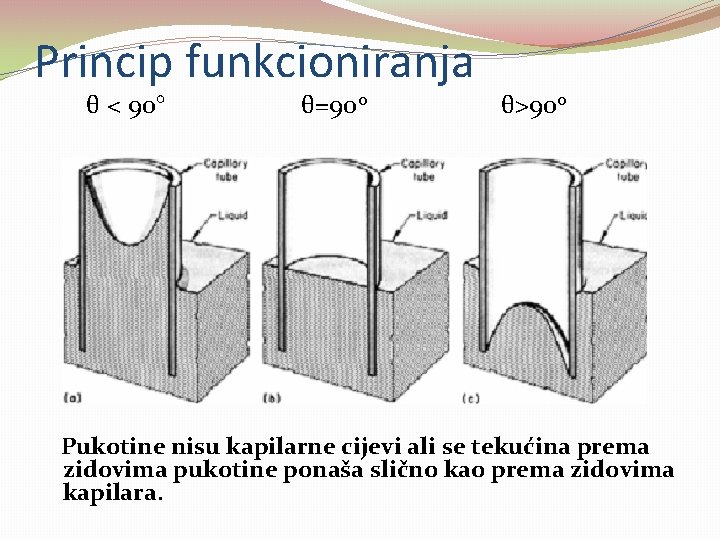

Princip funkcioniranja θ < 90° θ=90 o θ>90 o Pukotine nisu kapilarne cijevi ali se tekućina prema zidovima pukotine ponaša slično kao prema zidovima kapilara.

Princip funkcioniranja Na tok fluida po površini utječe: • čistoća površine • konfiguracija pukotine • čistoća pukotine • veličina otvora pukotine • površinski napon • sposobnost kvašenja površine • ugao kvašenja Viskozitet tečnosti ne utiče na kapilarni efekt.

Način primjene �Priprema površine �Primjena penetranta �Djelovanje penetranta �Uklanjanje viška penetranta �Primjena razvijača �Indikacije razvijanja �Inspekcija �Čišćenje uzorka

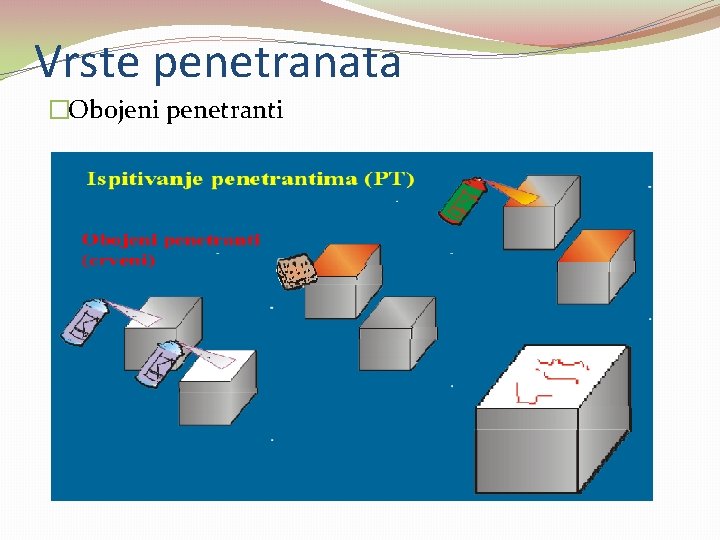

Vrste penetranata �Obojeni penetranti

Vrste penetranata �Fluorescentni penetranti

Vrste penetranata

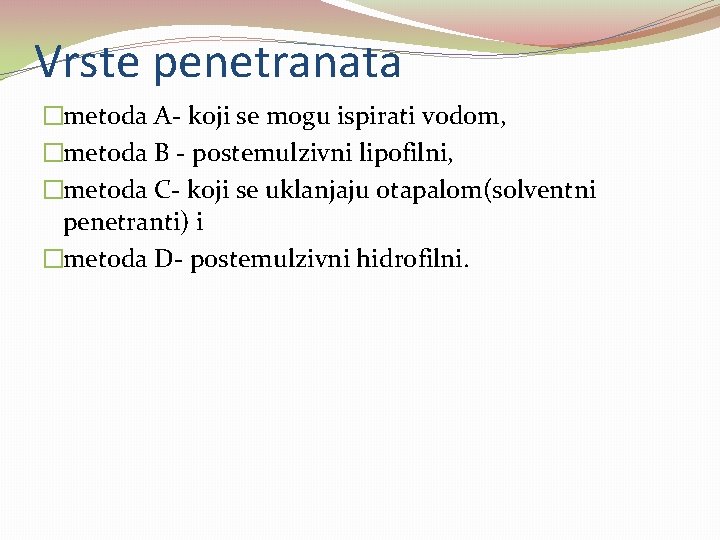

Vrste penetranata �metoda A- koji se mogu ispirati vodom, �metoda B - postemulzivni lipofilni, �metoda C- koji se uklanjaju otapalom(solventni penetranti) i �metoda D- postemulzivni hidrofilni.

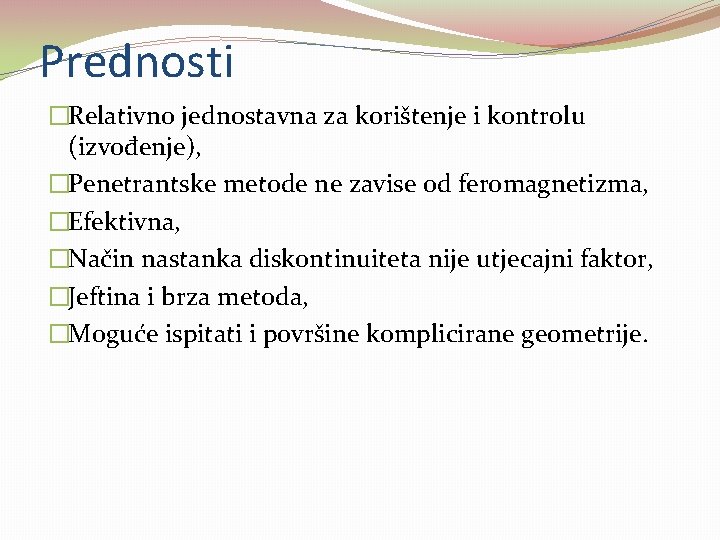

Prednosti �Relativno jednostavna za korištenje i kontrolu (izvođenje), �Penetrantske metode ne zavise od feromagnetizma, �Efektivna, �Način nastanka diskontinuiteta nije utjecajni faktor, �Jeftina i brza metoda, �Moguće ispitati i površine komplicirane geometrije.

Nedostaci �Mogu otkriti nepravilnosti koje su otvorene na površini, �Čista površina je neophodna za uspješno ispitivanje, �Utjecaj hrapavosti i poroznosti, �Inspektor mora imati direktan pristup površini koju ispituje, �Potrebno je čišćenje površine nakon ispitivanja, �Upotrebljavaju se i otrovne kemikalije.

Lažne indikacije �Zaostale kapi penetranta, �Indikacije uslijed dizajna ili geometrije objekta koji se ispituje, �Zaprljanost stola za ispitivanje, �Zaprljanost ruku ispitivača, �Zaprljanost površine koja se ispituje, �(zaostala piljevina od obrade rezanjem).
