UNIVERZITET U NIŠU FAKULTET ZAŠTITE NA RADU U NIŠU BUKA I VIBRACIJE - PREZENTACIJA PREDAVANJA OCENA, MERENJE I EFEKTI VIBRACIJA KOJE SE TOKOM RADA PRENOSE NA LJUDSKO TELO Dr Darko Mihajlov, doc. Dr Momir Praščević, red. prof.

OCENA, MERENJE I EFEKTI VIBRACIJA KOJE SE TOKOM RADA PRENOSE NA LJUDSKO TELO SADRŽAJ Ljudsko telo i vibracije; Prenošenje vibracija na ljudsko telo; Ocena vibracija koje se prenose na ljudsko telo; Merenje vibracija koje se prenose na ljudsko telo; Efekti vibracija na ljudsko telo – vibracione bolesti. BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Uvod Vibracije koje se prilikom rukovanja ručnim alatima, upravljanja transportnim sredstvima ili opsluživanja mašina prenose na čoveka, rezultat su dejstva dinamičkih sila kod mašina i elemenata za povezivanje delova mašina. Različiti delovi mašina mogu da vibriraju različitim frekvencijama i amplitudama. BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Uvod Vibracije su često destruktivna strana efekta korisnog procesa, ali se ponekad stvaraju i namerno u toku obavljanja rada. BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

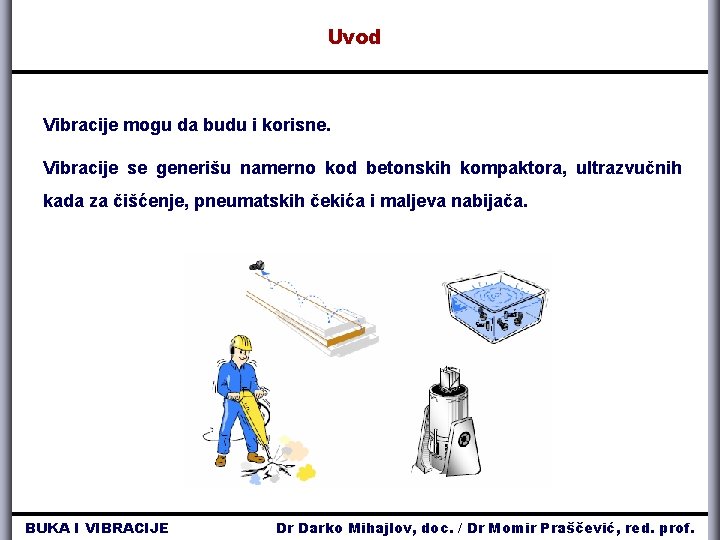

Uvod Vibracije mogu da budu i korisne. Vibracije se generišu namerno kod betonskih kompaktora, ultrazvučnih kada za čišćenje, pneumatskih čekića i maljeva nabijača. BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Ljudsko telo i vibracije Ljudsko telo se može posmatrati kao mehanički sistem. Ekvivalentna šema ljudskog tela mehaničkom sistemu sa sopstvenim frekvencijama pojedinih delova ljudskog tela Kada je telo izloženo vibracijama, različiti delovi različitim zavisnostti tela vibriraju amplitudama od u sopstvene frekvencije. BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Ljudsko telo i vibracije Vibracije koje dejstvuju na čoveka su posebno značajne ukoliko se frekvencija pobudne sile poklopi sa sopstvenom frekvencijom nekog od organa. Jedan od najvažnijih delova je trbuh koji ima sopstvenu frekvenciju u opsegu od 0. 8 Hz do 8 Hz. BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Ljudsko telo i vibracije Vibracije su u nekim slučajevima prijatne ili informativne (ljuljaška, vibromasažer, mobilni telefon, . . . ). Vibracije mogu da imaju i štetne efekte na čoveka, odnosno na njegovo zdravlje (viljuškar, pneumatski čekić, motorna testera i sl. ) BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Podela - EU direktiva Prenošenje vibracija na ljudsko telo Vibracije šaka-ruka Lokalne vibracije - dejstvuju na pojedine delove ljudskog tela koji su u neposrednom kontaktu sa vibrirajućim sistemom – najčešće je to sistem šaka-ruka. BUKA I VIBRACIJE Vibracije celog tela Opšte vibracije - dejstvuju na ljudsko telo kao celinu (na celu površinu tela) kada se čovek nalazi u okruženju mašine koja vibrira, ili se prenose na celo telo kroz mesto kontakta, odnosno strukturu oslonca. Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Podela - ISO Prenošenje vibracija na ljudsko telo Morska bolest Vibracije celog tela Vibracije šaka-ruka Javljaju se tipično na brodovima ili kod automobila sa mekim oslanjenjem: 0. 1 Hz ÷ 0. 5 Hz Javljaju se tipično kod vozila i u zgradama: 0. 5 Hz ÷ 80 Hz Javljaju se tipično pri korišćenju ručnih alata: 6. 3 Hz ÷ 1 250 Hz BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Merenje i ocena vibracija koje se prenose na ljudsko telo Standardi za merenje i vrednovanje izlaganja ljudi vibracijama: SRPS EN ISO 5349: Mehaničke vibracije - Merenje i vrednovanje izlaganja ljudi vibracijama koje se prenose kroz šake: Deo 1 (2014): Opšti zahtevi; Deo 2 (2015): Praktično uputstvo za merenje na radnom mestu. SRPS ISO 2631 Mehaničke vibracije i udari - Vrednovanje izlaganja ljudi vibracijama celog tela : Deo 1 (2014): Opšti zahtevi. BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Ocena vibracija koje se prenose na ljudsko telo Kao osnovna veličina za merenje i vrednovanje izlaganja ljudi vibracijama se koristi frekvencijski ponderisana efektivna vrednost ubrzanja vibracija: Wi – vrednost frekvencijske ponderacione krive za i-ti tercni opseg (faktor ponderizacije); ai – izmerena efektivna (RMS) vrednost ubrzanja za i-ti tercni opseg; n – broj tercnih opsega. Frekvencijski ponderisana efektivna vrednost ubrzanja za vibracije šakaruka se često obeležava sa awh , jer je ponderaciona kriva označena sa Wh. BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Ocena vibracija koje se prenose na ljudsko telo Morska bolest Frekvencijske ponderacione krive Celo telo Šaka-ruka Wh Wd Wk Kriva za celo telo daje najveći značaj frekvencijama od 1 Hz do 2 Hz za bočne (x, y) pravce, a od 4 Hz do 7 Hz za vertikalni (z) pravac. BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Ocena vibracija koje se prenose na ljudsko telo Ponderaciona kriva za vibracije šaka-ruka (SRPS EN ISO 5349): Wh frekvencija (Hz) Kriva je najosetljivija između 8 Hz i 16 Hz (najveći značaj daje ovim frekvencijama). BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Ocena vibracija koje se prenose na ljudsko telo Za ocenu kumulativnog efekta vibracija, odnosno za učinak vibracija u određenom vremenskom intervalu T, pored efektivne vrednosti se koristi i energetski ekvivalentna frekvencijski ponderisana vrednost ubrzanja aweq, T : aw aw, rms aweq, T vreme Često se označavanje ove veličine skraćuje sa aeq. BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Ocena vibracija koje se prenose na ljudsko telo Za ocenu vibracija celog tela se pored ekvivalentne vrednosti ubrzanja aeq koristi i vrednost doze vibracija - VDV (Vibration Dose Value): Vrednost doze vibracija se izražava u [m/s 1. 75]. BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Ocena vibracija koje se prenose na ljudsko telo Ukupno ubrzanje vibracija av se određuje sumiranjem vrednosti ubrzanja vibracija u sva tri ortogonalna pravca: ŠAKA-RUKA BUKA I VIBRACIJE CELO TELO Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Ocena vibracija koje se prenose na ljudsko telo Ukoliko se ne raspolaže mernom opremom, ocena vibracija se može izvršiti na osnovu podataka sa grafika: BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Ocena vibracija koje se prenose na ljudsko telo Za članice EU važi Direktiva 2002/44/EC - Minimalni zahtevi u pogledu bezbednosti i zdravlja za izloženost radnika riziku koji nastaje od fizičkih štetnosti (vibracije). Ciljevi Direktive: 1. Postavljanje minimalnih zahteva za kontrolu rizika; 2. Definisanje graničnih vrednosti; 3. Definisanje akcionih vrednosti; 4. Postavljanje zahteva poslodavcima da obezbede eliminisanje ili smanjenje rizika na najmanju moguću meru. BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Ocena vibracija koje se prenose na ljudsko telo Dozvoljene vrednosti vibracija utvrđene Direktivom 2002/44/EC Šaka-ruka (HAV) Celo telo (WBV) Granična vrednost dnevne izloženosti, A(8) 5 [m/s 2] 1. 15 [m/s 2] ili VDV = 21 [m/s 1. 75] Akciona vrednost dnevne izloženosti, A(8) 2. 5 [m/s 2] 0. 5 [m/s 2] ili VDV = 9. 1 [m/s 1. 75] Limit value – granična vrednost kojoj radnik sme da bude izložen uz primenu ličnih zaštitnih sredstava. Action value – vrednost kada je poslodavac dužan da preduzme mere za smanjenje vibracija. BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Ocena vibracija koje se prenose na ljudsko telo SKALA ZA PROCENU RIZIKA granična vrednost 5 m/s 2 akciona vrednost 2. 5 m/s 2 ZONA ALARMA granična vrednost 1. 15 m/s 2 ZONA UPOZORENJA akciona vrednost 0. 5 m/s 2 ZONA TOLERANCIJE BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Ocena vibracija koje se prenose na ljudsko telo Pre nego što se odredi izloženost radnika vibracijama, potrebno je odrediti vreme izloženosti radnika vibracijama za svaki alat koji radnik koristi i za svaki proces u kome učestvuje. Potrebno je uzeti u obzir samo vreme kada je radnik izložen vibracijama (ne uzimati u obzir pauze u radu). Podaci: ü Štoperica; ü Video zapis kamerom. VIBRACIJE + VREME = IZLOŽENOST VIBRACIJAMA + VREME = OŠTEĆENJE TKIVA BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Ocena vibracija koje se prenose na ljudsko telo IZRAČUNAVANJE DNEVNE IZLOŽENOSTI VIBRACIJAMA KOJE SE NA TELO PRENOSE PREKO ŠAKE I RUKE Dozvoljene vrednosti date u Direktivi se upoređuju sa vrednostima dve veličine koje se na osnovu merenja dobijaju proračunom. Vrednost dnevne izloženosti vibracijama : av – ukupna izmerena ekvivalentna vrednost ubrzanja; T – vreme izloženosti vibracijama; T 0 – referentno vreme (8 h); BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Ocena vibracija koje se prenose na ljudsko telo Izračunavanje ukupne dnevne izloženosti vibracijama kada radnik tokom radnog vremena koristi različite ručne alate: gde je: BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

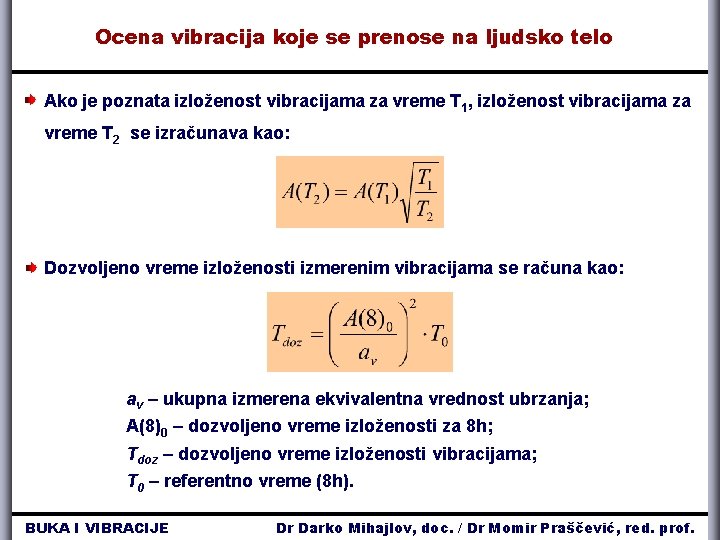

Ocena vibracija koje se prenose na ljudsko telo Ako je poznata izloženost vibracijama za vreme T 1, izloženost vibracijama za vreme T 2 se izračunava kao: Dozvoljeno vreme izloženosti izmerenim vibracijama se računa kao: av – ukupna izmerena ekvivalentna vrednost ubrzanja; A(8)0 – dozvoljeno vreme izloženosti za 8 h; Tdoz – dozvoljeno vreme izloženosti vibracijama; T 0 – referentno vreme (8 h). BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Ocena vibracija koje se prenose na ljudsko telo IZRAČUNAVANJE DNEVNE IZLOŽENOSTI ZA VIBRACIJE CELOG TELA 1. Određivanje parcijalne izloženosti za pojedine operacije koje radnik obavlja u toku radnog vremena: 2. Određivanje ukupnih vibracija za sva tri pravca: 3. Najveća vrednost predstavlja dnevnu izloženost A(8). BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Ocena vibracija koje se prenose na ljudsko telo IZRAČUNAVANJE UKUPNE VREDNOSTI DOZE VIBRACIJA CELOG TELA PRI OBAVLJAJU VIŠE RAZLIČITIH OPERACIJA Vrednost doze vibracija celog tela za pojedine operacije : BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Merenje vibracija koje se prenose na ljudsko telo Analizator vibracija koje dejstvuju na čoveka Brüel&Kjær 4447 BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Merenje vibracija koje se prenose na ljudsko telo Vibracije celog tela se mere istovremeno u sva tri pravca, u sledećim frekvencijskim opsezima: 0. 5 Hz ÷ 80 Hz 0. 1 Hz ÷ 0. 5 Hz za zdravlje, komfor i za mučninu pri vožnji; percepciju; BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Merenje vibracija koje se prenose na ljudsko telo Prilikom merenja vibracija celog tela se koristi troaksijalni akcelerometar sa adapterom (gumenim diskom). Gumeni disk Troaksijalni akcelerometar BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Merenje vibracija koje se prenose na ljudsko telo Postavljanje adaptera (gumenog diska): BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Merenje vibracija koje se prenose na ljudsko telo Vibracije koje se na telo prenose preko sistema šaka-ruka se takođe mere istovremeno u sva tri pravca, u frekvencijskom opsegu (6. 3 ÷ 1 250) Hz. BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Merenje vibracija koje se prenose na ljudsko telo Adapteri se prilikom merenja vibracija šaka-ruka koriste samo ako nije moguće direktno pričvršćivanje akcelerometra na oruđe za rad. Adapter za šaku BUKA I VIBRACIJE Adapter za prste Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

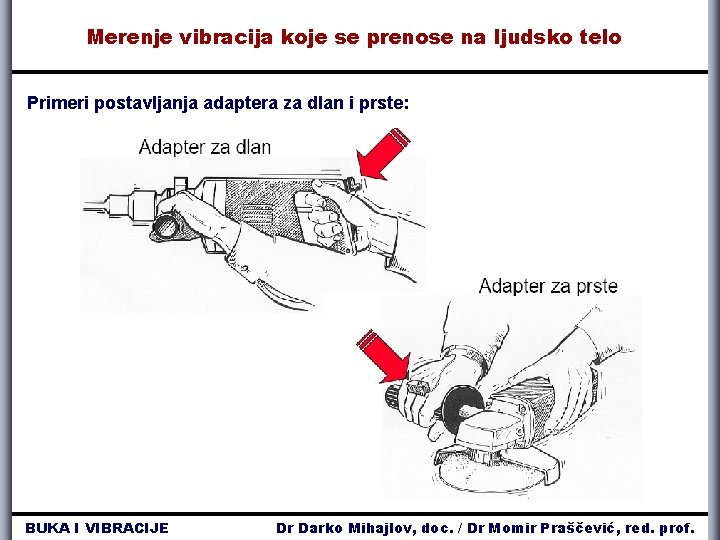

Merenje vibracija koje se prenose na ljudsko telo Primeri postavljanja adaptera za dlan i prste: BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Merenje vibracija koje se prenose na ljudsko telo Kablovi: BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Efekti vibracija na ljudsko telo – vibracione bolesti Profesionalne bolesti su bolesti nastale u toku rada, prouzrokovane dužim neposrednim uticajem procesa rada i uslova na radnim mestima, odnosno poslovima koje radnik obavlja. Vibraciona bolest je hronično profesionalno oboljenje koje predstavlja patologiju više tkiva, a nastaje štetnim dejstvom vibracija sa radnog mesta na tkiva organa i sistema u dužem vremenskom periodu. BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Efekti vibracija na ljudsko telo – vibracione bolesti Vibracione bolesti se po učestalosti među profesionalnim oboljenjima nalaze na drugom mestu, posle plućnih obeljenja. Rezultati istraživanja pokazuju da od vibracionih bolesti oboleva 6 ÷ 100 % zaposlenih u zavisnosti od uslova izlaganja dejstvu vibracija. BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Efekti vibracija na ljudsko telo – vibracione bolesti U zavisnosti od lokalizacije dejstva vibracija, razlikuju se i dva osnovna klinička oblika vibracionih oboljenja: Vibraciona bolest nastala pod dejstvom opštih vibracija (vibracija koje dejstvuju na celo telo - vibracije celog tela); Vibraciona bolest nastala pod dejstvom lokalnih vibracija (vibracija koje dejstvuju na sistem šaka/ruka). BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

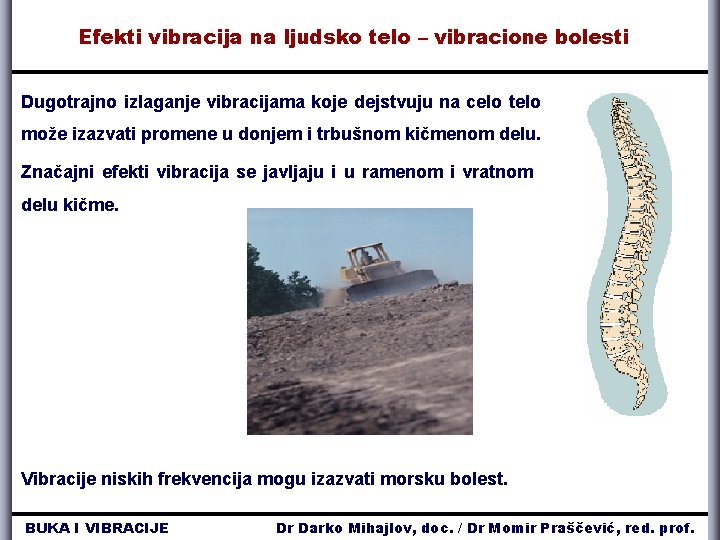

Efekti vibracija na ljudsko telo – vibracione bolesti Dugotrajno izlaganje vibracijama koje dejstvuju na celo telo može izazvati promene u donjem i trbušnom kičmenom delu. Značajni efekti vibracija se javljaju i u ramenom i vratnom delu kičme. Vibracije niskih frekvencija mogu izazvati morsku bolest. BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

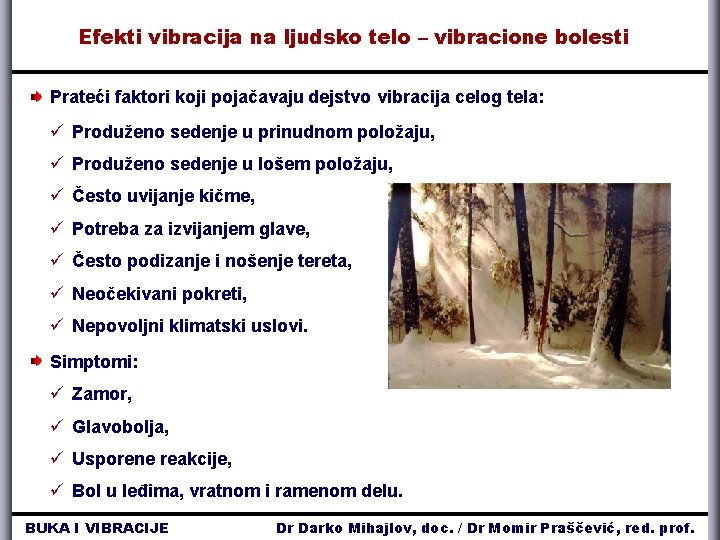

Efekti vibracija na ljudsko telo – vibracione bolesti Prateći faktori koji pojačavaju dejstvo vibracija celog tela: ü Produženo sedenje u prinudnom položaju, ü Produženo sedenje u lošem položaju, ü Često uvijanje kičme, ü Potreba za izvijanjem glave, ü Često podizanje i nošenje tereta, ü Neočekivani pokreti, ü Nepovoljni klimatski uslovi. Simptomi: ü Zamor, ü Glavobolja, ü Usporene reakcije, ü Bol u leđima, vratnom i ramenom delu. BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Efekti vibracija na ljudsko telo – vibracione bolesti Redovno i produženo izlaganje vibracijama koje dejstvuju na sistem šaka-ruka u direktnom kontaktu sa vibracionim alatima mogu izazvati oštećenja tkiva kod gornjih ekstremiteta, uključujući promene na prstima i ručnim zglobovima. Vibracije dovode do nekoliko tipova oboljenja od kojih je najpoznatije sindrom belih (mrtvih) prstiju ili Raynaud-ov sindrom. BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Efekti vibracija na ljudsko telo – vibracione bolesti Pri radu sa ručnim vibracionim alatom nastaju: ü poremećaji cirkulacije, ü oštećenja koštano-mišićnog sistema gornjih ekstremiteta, ü nervna oštećenja (funkcionalne i organske promene). Oboljenja se najčešće javljaju pri radu sa motornim sekačima 82% Rad sa motornim sekačem Ostala zanimanja 18% BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Efekti vibracija na ljudsko telo – vibracione bolesti Radnici koji rukuju vibracionim alatima najčešće ukazuju na sledeće simptome: 100 Bolovi u obe šake 90 80 70 60 Parestezije 80% Bolovi u podlaktici 73% 50 40 30 Beljenje prstiju 49% Bolovi u nadlaktici 42% 20 Znojenje dlanova i prstiju 10 0 BUKA I VIBRACIJE Hipertezija 20% 9% 4% Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.

Efekti vibracija na ljudsko telo – vibracione bolesti Prateći faktori koji pojačavaju dejstvo vibracija šaka-ruka: ü Povratni udar pri radu sa teškim pneumatskim alatima, ü Teško statičko naprezanje mišića gornjih ekstremiteta, ü Neočekivani pokreti, ü Nepovoljni klimatski uslovi. BUKA I VIBRACIJE Dr Darko Mihajlov, doc. / Dr Momir Praščević, red. prof.
