UNIVERZITET U KRAGUJEVCU Tehniki fakultet AAK INFORMACIONE TEHNOLOGIJE

UNIVERZITET U KRAGUJEVCU Tehnički fakultet ČAČAK INFORMACIONE TEHNOLOGIJE Student: Anđelija Radak 3035/00 Profesor: Dr Živadin Micić, dipl. inž. 1

SADRŽAJ: 1 Definicija i zadatak štampača 2 Kategorijsanje štampača 3 Vrste štampača za PC računare 4 Matrični štampači-način rada 4. 1 Karakteristike matričnih štampača 5 Slovni štampači 6 Crtači (ploteri) 7 Laserski štampači-način rada 7. 1 Vrste štampe laserskih štampača 7. 2 Karakteristike laserskih štampača 8 Ink-jet štampači-način rada 8. 1 Karakteristike Ink-jet štampača 9 Termički štampači 10 Najpoznatiji proizvođači štampača Literatura 2

1 Definicija i zadatak štampača 1. ŠTAMPAČ (5. 43; printer ISO: 12. 07. 01) izlazni uređaj koji daje trajni zapis podataka u obliku povorke diskretnih grafičkih znakova koji pripadaju uapred definisanom skupu znakova. 1. ZADATAK ŠTAMPAČA, kao najvažnije i najčešće korišćene izlazne jedinice, je da na papiru daju obrađene informacije, nekodirane i razumljive krajnjim korisnicima. Štampaju izveštaje, tabe-larne preglede, grafike, slike itd. 3

2 Kategorisanje štampača UDARNI (fizički udaraju u papir) i NEUDARNI (svi drugi: laserski, ink-jet. . . ), Prema tehnologiji štampanja (matrični, ink-jet, laserski, termički), Prema metodu štampanja (znakovni, linijski, stranični), Prema metodu prenosa (paralelni, serijski), Prema režimu štampanja (tekstualni štampaci - sa lepezom, tekstualno-grafički za sve vrste slika: matrični, ink-jet, laserski), Prema kvalitetu štampanja (grubi, sa kvalitetom pisma), Prema formatiranju znakova (od uzoraka tačkica ili od kontinuiranih linija). 4

3 Vrste štampača za PC računare matrični (prave otisak udaranjem glave štampaca o traku sa mastilom). (odlikuju se kvalitetnim otiskom, brzinom, tihim radom, mogućnošću štampanja grafike). slovni štampači crtači laserski mlazni termički 5

4 Matrični štampači - način rada MATRIČNI ŠTAMPAČI formiraju sliku pomoću kolone od 9, 18, ili 24 iglice koje udaraju o traku sa mastilom kako bi na papiru ostavile otisak. Iglice se akti viraju pomoću svojih elektromagneta. magnet spring Printing pin solenoid ribbon paper Slika 1: Šema mehanizma za štampanje kod matričnog štampača 6

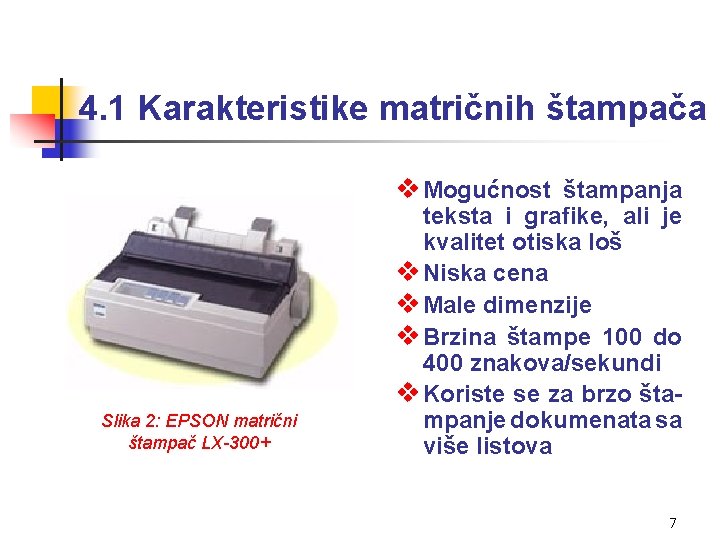

4. 1 Karakteristike matričnih štampača v Mogućnost štampanja Slika 2: EPSON matrični štampač LX-300+ teksta i grafike, ali je kvalitet otiska loš v Niska cena v Male dimenzije v Brzina štampe 100 do 400 znakova/sekundi v Koriste se za brzo štampanje dokumenata sa više listova 7

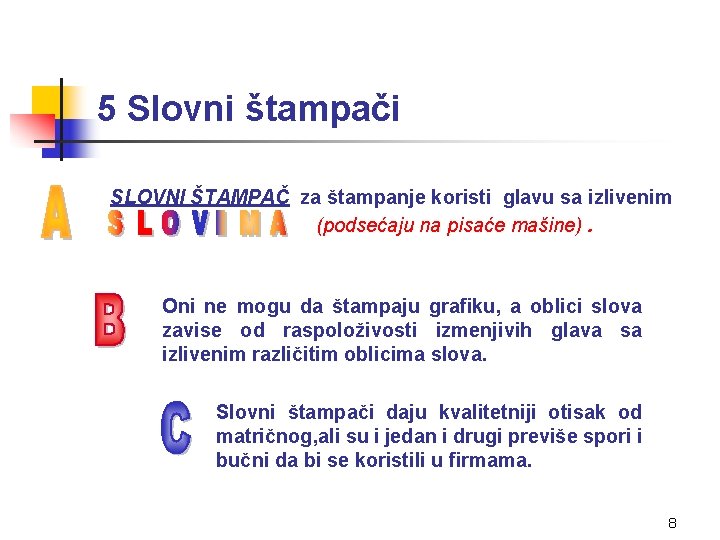

5 Slovni štampači SLOVNI ŠTAMPAČ za štampanje koristi glavu sa izlivenim (podsećaju na pisaće mašine). Oni ne mogu da štampaju grafiku, a oblici slova zavise od raspoloživosti izmenjivih glava sa izlivenim različitim oblicima slova. Slovni štampači daju kvalitetniji otisak od matričnog, ali su i jedan i drugi previše spori i bučni da bi se koristili u firmama. 8

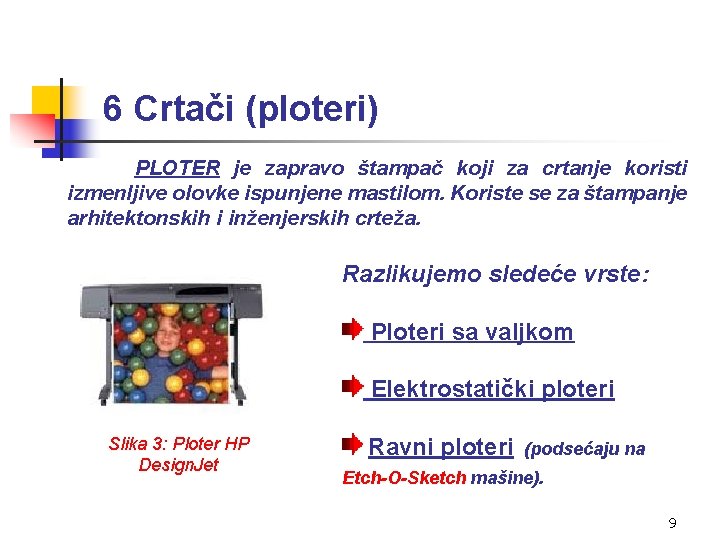

6 Crtači (ploteri) PLOTER je zapravo štampač koji za crtanje koristi izmenljive olovke ispunjene mastilom. Koriste se za štampanje arhitektonskih i inženjerskih crteža. Razlikujemo sledeće vrste: Ploteri sa valjkom Elektrostatički ploteri Slika 3: Ploter HP Design. Jet Ravni ploteri (podsećaju na Etch-O-Sketch mašine). 9

7 Laserski štampači - način rada LASERSKI ŠTAMPAČI prave otisak usmeravanjem laserskog zraka na valjak. Time se čestice na površini valjka naele-ktrišu, a dok se valjak okreće, on na sebe privlači takođe naelektrisan prah - toner. Toner se preko istog valjka prenosi na papir gde daje otisak teksta ili grafike. Slika 4: Princip rada laserskog štampača 10

7. 2 Karakteristike laserskih štampača v Visok kvalitet štampe v Visoke cene v Većina savremenih laserskih štampača ima rezoluciju od 600 ili 1200 dpi (dots per inch), mada većina može da štampa 300 dpi v Brzine štampanja variraju između Slika 5: laserski štampač LEXMARK Optra E 210 3 i 5 stranica u minuti (u boji) i 12 do 14 stranica u minuti (u crnobeloj) v Specijalni laserski štampači mogu da oštamaju i preko 500 stana u minuti 11

7. 1 Vrste štampe laserskih štampača Laserski štampači mogu štampati: ümonohromatski ( üu boji (to se postiže ), upotrebom plavog, crvenog i žutog u kombinaciji, da bi se proizvele za štampu. Izvode se četri prolaza kroz elektro-fotografski proces, obično postavljajući po jedan toner na stranicu istovremeno, ili gradeći sliku od četri osnovne boje istovremeno na jednoj posrednoj površini za prenos). Slika 6: Šema postupka štampanja u boji 12

8 Ink-jet štampači - način rada nozzle INK-JET ŠTAMPAČI imaju štrcaljke koje ispuštaju mastilo kada pređu preko više različitih resistor mogućih medijuma. Tečno mastilo se u tankom mlazu nanosi na papir da bi se formirala slika. Glava ink štampača skenira stranicu u reservoir horizontalnim trakama, koristeći sklop motora da bi se pomerila sa levo na desno i nazad, dok drugi dot of ink sklop motora postepeno vertikalno on paper pomera papir. Glava štampača ne štampa samo po jedan red piksela pri svakom horizontalnom prolasku, već i istovremeno štampa i jedan vertikalni niz piksela. column of ink drawn from reservoir Slika 7: Šematski prikaz kertridža 13

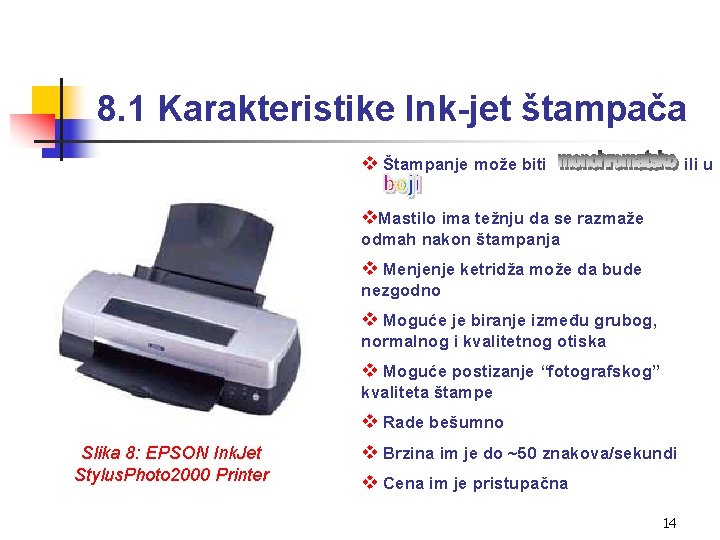

8. 1 Karakteristike Ink-jet štampača v Štampanje može biti ili u v. Mastilo ima težnju da se razmaže odmah nakon štampanja v Menjenje ketridža može da bude nezgodno v Moguće je biranje između grubog, normalnog i kvalitetnog otiska v Moguće postizanje “fotografskog” kvaliteta štampe v Rade bešumno Slika 8: EPSON Ink. Jet Stylus. Photo 2000 Printer v Brzina im je do ~50 znakova/sekundi v Cena im je pristupačna 14

9 Termički štampači TERMIČKI ŠTAMPAČI koriste toplotu za štampanje slike na specijalno obrađenom papiru. Prvi termički štampači koristili su sjajni papir, a kvalitet otiska je bio loš. Noviji modeli koriste tehnologiju termičkog prenosa kroz vosak (eng. termal wax transfer) koja daje mnogo bolji otisak. Mastilo se ubrizga u vosak kojim je premazana traka, zatim se vosak sa mastilom greje i rastapa na papiru. Mnogo su brži od laserskih štampača u boji a daju i kvalitetniji otisak po nižoj ceni. Koriste se u izdavaštvu, za štampanje časopisa u. 15

10 Najpoznatiji proizvođači štampača Canon Lexmark Samsung OKI Epson DELL Hewlett- Xerox COMPAQ Packard 16

back Literatura & Dr Živadin Micić: INFORMACIONE TEHNOLOGIJE, Univerzitet u Kragujevcu, Tehnički fakultet Čačak, 2001 & Hans Peter Messmer: PC Hardever, 2002 : http: //www. asys. co. yu/stampaci/hp/colorlaserjet 4550. html : http: //www. jeftino. co. yu/Komponente/komponente. htm : http: //user. sezampro. yu/~dejanr/Refer/laseri. htm : http: //www. ciocomputers. co. yu/html/ink_jet. html : http: //www. ciocomputers. co. yu/html/laseri. html : http: //www. ciocomputers. co. yu/html/matricni. html 17
