UNIVERZITA OBRANY Téma: TÉMA: Úbytky PHM Učební cíle: • Objasnit posluchačům vznik přirozených úbytků; • Naučit je výpočet přirozených úbytů. Učební úkoly rozpočet času 1. Opakování 2. Úvod 3. Vznik přirozených úbytků 4. Výpočet přirozených úbytků 5. Odpis přirozených úbytků 6. Závěr pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz 15´ 5´ 10´ 40´ 10´ 5´ K-104
UNIVERZITA OBRANY Téma: TÉMA: Úbytky PHM Literatura 1. ODBORNÉ POKYNY Zvláštnosti hospodaření s majetkem majetkového uskupení 3. 0 v rezortu MO, 6127 -60/DP-2006 -3042. Praha, MO Sekce podpory, 2006. pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
UNIVERZITA OBRANY Téma: TÉMA: Úbytky PHM 1. Úvod V rámci hospodaření s majetkem je nutné realizovat také činnosti, které jsou spojené se zjišťováním skutečného množství majetku, které je následně porovnáváno s evidenční stavem. V oblasti služby zabezpečení PHM je inventarizace PHM jednou ze základních povinností řídícího orgánu MU 3. 0 v oblasti odborného řízení skladu PHM. V této souvislosti se zejména jedná o následující druhy inventarizace: • roční inventarizace, • měsíční inventarizace, • mimořádná ( především při předávání funkcí ve skladu PHM). pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104

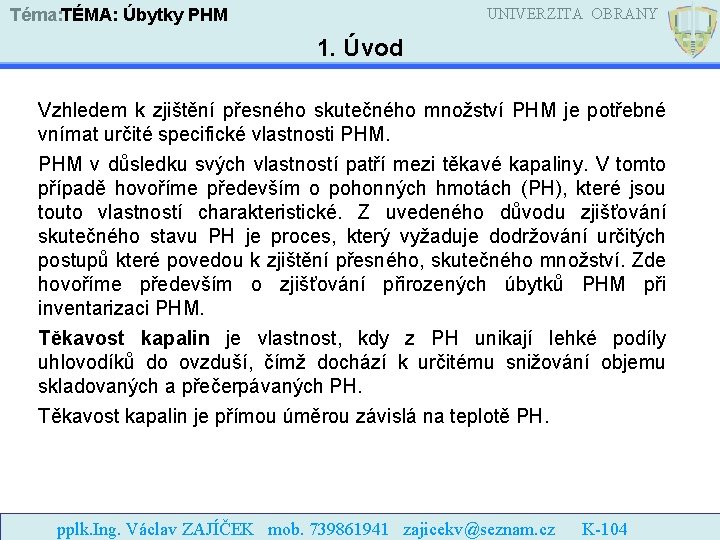

UNIVERZITA OBRANY Téma: TÉMA: Úbytky PHM 1. Úvod Vzhledem k zjištění přesného skutečného množství PHM je potřebné vnímat určité specifické vlastnosti PHM v důsledku svých vlastností patří mezi těkavé kapaliny. V tomto případě hovoříme především o pohonných hmotách (PH), které jsou touto vlastností charakteristické. Z uvedeného důvodu zjišťování skutečného stavu PH je proces, který vyžaduje dodržování určitých postupů které povedou k zjištění přesného, skutečného množství. Zde hovoříme především o zjišťování přirozených úbytků PHM při inventarizaci PHM. Těkavost kapalin je vlastnost, kdy z PH unikají lehké podíly uhlovodíků do ovzduší, čímž dochází k určitému snižování objemu skladovaných a přečerpávaných PH. Těkavost kapalin je přímou úměrou závislá na teplotě PH. pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 2. Vznik přirozených úbytků Přirozené úbytky (PÚ) při skladování PH. Vlivy působící na výši PÚ: druh PH; druh nádrže, obalu pro skladování; podzemní nádrž; nadzemní nádrž; jednoplášťová, dvouplášťová nádrž; s tepelnou izolací, bez tepelné izolace; teplota skladovaných PH; dodržování režimu „maximálního objemu“ naplnění nádrže s PH; pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 2. Vznik přirozených úbytků Druh PH BA obsahuje více lehkých podílů uhlovodíků; Vyšší úbytky pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 2. Vznik přirozených úbytků Nadzemní nádrž Na PH v nadzemních nádrží podstatným způsobem působí rozdíly teplot. Den, noc, přímé sluneční záření atd. Dochází k objemové roztažnosti PH v závislosti na teplotě. Pří působení objemové roztažnosti (zvyšování objemu PH) v nádrži jsou páry nad hladinou PH vytláčeny přes odvětrávací potrubí ven do ovzduší. Podzemní nádrž PH nejsou vystaveny takovým teplotním rozdílům jako v předcházejícím případě. pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 2. Vznik přirozených úbytků Režim „maximálního objemu“ naplnění nádrže s PH. Tento stav vytváří velkou plochu pro odpařování PH. pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 2. Vznik přirozených úbytků PÚ při přečerpávání PH. plnění PH do motorové techniky; při přečerpávání; stáčení PH do podzemních nádrží z AC; plnění AC z podzemních nádrží; přečerpávání PH mezi AC; pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 2. Vznik přirozených úbytků Snižování PÚ. Při pohybu PH dochází k intenzivnějšímu odpařování lehkých podílů uhlovodíků. K eliminaci tohoto jevu je nutné důsledně dodržovat zásady pro přečerpávání PH. úplné ponoření přečerpávacích armatur pod hladinu PH; funkční rekuperace (odvod par uhlovodíků); zasunutí výdejních pistolí do hrdla nádrže doplňované techniky; neotvírat víka průlezů nádrží při přečerpávání PH; dodržování „maximální hladiny naplnění“ ve skladovacích nádržích na PH; pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 3. Výpočet přirozených úbytků Druhy úbytků při přepravě – úbytky se mohou počítat z každé přepravy, kdy byl zjištěn rozdíl (schodek) mezi stočeným objemem přijímaných PH a deklarovaným množstvím na dodacím listě při skladování 1); při příjmu a výdeji 1). 1) Úbytky při skladování, příjmu a výdeji se počítají v průběhu inventarizace PHM. V rámci MU 3. 0 se provádí měsíční inventarizace stavu materiálu PHM. Tudíž je možné přirozené úbytky při příjmu, výdeji a při skladování počítat při každé inventarizaci, ale zpravidla se počítají 2 x ročně. Při roční inventarizaci a pak za další pololetí. . To však platí pouze, v případě je-li rozdíl mezi skutečným a evidenčním stavem (skutečný stav je menší než evidenční = schodek). Vzniklý rozdíl je nutné posoudit, zda bude objemově pokrytý vypočítanou výší povoleného přirozeného úbytku PHM. pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
UNIVERZITA OBRANY Téma: TÉMA: Úbytky PHM 3. Výpočet přirozených úbytků Kdy počítáme přirozené úbytky? Inventarizace PHM skutečný stav PH Množství PHM v nádržích je zpravidla měřeno prostřednictvím měrných tyčí, které mají vyznačeny hodnoty v délkových mírách (cm). K jednotlivým nádržím na PHM jsou zpracovány litrovací tabulky. Tyto tabulky slouží k převádění naměřených hodnot v délkových mírách na objemové [l]. Litrovací tabulky musí být autorizovány firmou, která provádí litrování nádrží a byla případným dodavatelem nádrží. Jinak musí být ověřeny nadřízeným stupněm velení. Na každou nádrž musí být samostatná litrovací tabulka. Dojde-li během provozu podzemní nebo nadzemní nádrže ke změnám, které mohou ovlivnit přesnost údajů litrovací tabulky, musí pracovník odpovědným za oblast MU 3. 0 útvaru zabezpečit komisionální přelitrování nádrže. Přelitrování nádrží je možné zabezpečit i smluvně formou nákupu této služby v civilním sektoru. V obou případech je výsledkem nová litrovací tabulka, která se předkládá ve dvou výtiscích na OTV ke schválení. Jeden schválený výtisk se vrací zpět k útvaru, druhý výtisk se zakládá v evidenci u OTV. pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 3. Výpočet přirozených úbytků Zjištění opravných hodnot naměřených PH v závislosti na teplotě Při měření byla naměřena teplota u podzemní nádrže s BA 7 C. Měřením bylo zjištěno množství PHM ve výši 12. 200 litrů. Teplotu 7 C je nutné přepočítat na 15 C. Opravná hodnota, kterou budeme hledat v opravných tabulkách je 8 C (rozdíl mezi 7 C a 15 C). Naměřené množství si rozdělíme na následující hodnoty zjišťované množství opravné hodnoty 10. 000 litrů ………………. 88 litrů 2. 000 litrů ………………. 18 litrů 200 litrů ………………. 2 litry 12. 200 litrů ………………. 108 litrů Použít tabulky pro opravné hodnoty „BA“ pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 3. Výpočet přirozených úbytků pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 3. Výpočet přirozených úbytků 10. 000 litrů ………………………………. 200 litrů ………………. 12. 200 litrů ………………. 88 litrů 18 litrů 2 litry 108 litrů pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 3. Výpočet přirozených úbytků PU při přepravě (přejímání zásilky) Vzorový příklad výpočtu úbytků při přepravě Po stočení zásilky BA z automobilní cisterny 12200 litrů (DL) přeměřením stavu zásob v cílových nádržích před stačením a po stáčení byl zjištěn rozdíl (schodek) ve výši 212 litrů BA. Již byla provedena korekce teploty, která byla ve výši 108 litrů. Tudíž se jedná o skutečný schodek, který je nutné vyřešit. Další postup obsahuje následující kroky. 1. kalkulace tolerance průtočného měřidla (v pravomoci velitele útvaru); 2. výpočet přirozeného úbytku při přepravě v rámci povolené tolerance dle přílohy 2 OP (v pravomoci velitele útvaru); 3. výpočtu úbytku „nad normu přirozených úbytků“ v souladu s OP čl. 194. Odpis do 2% (v pravomoci velitele útvaru), žádost zasílat na nadřízené OTV; 4. výpočtu úbytku „nad normu přirozených úbytků“ v souladu s OP čl. 195. Odpis nad 2% (v pravomoci velitele útvaru), žádost zasílat do MM 3. 0. Jednotlivé kroky ne sebe navazují dokud není pokryt zjištěný rozdíl. pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 3. Výpočet přirozených úbytků Při zjištění rozdílu mezi skutečným množstvím PH naměřeným průtokovým měřičem automobilní cisterny a deklarovaným množstvím na dodacím nákladním listu (objem vydaných PH na potvrzence z průtokoměru automobilní cisterny menší než stav uvedený na dodacím nákladním listu) příjemcem provede odpis tolerance průtokoměru automobilní cisterny dle ČSN 25 7503 až do výše 0, 5% ze skutečně dodaného množství PH. Příjem zásilky BA deklarované množství v DL 12. 200 litrů teplota 7°C Měřením podzemních nádrží po stočení PH z AC (cca 15 -20 min po stočení zásilky), byl zjištěn nárůst objemu PH pouze o 11. 998 litrů. 12. 200 – 11. 998 = 202 litrů rozdíl Vzhledem k tomuto zjištění je nutné provést výpočet přirozených úbytků. pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
UNIVERZITA OBRANY Téma: TÉMA: Úbytky PHM 3. Výpočet přirozených úbytků PU při přepravě (přejímání zásilky) Příjem zásilky BA deklarované množství v DL 12. 200 litrů teplota 7°C 1. Provést odpis tolerance průtokového měřiče dle ČSN 25 7503 až do výše 0, 5% ze skutečně dodaného množství PH. 12. 200 x 0, 5 % = 61 litrů 11. 998 + 61 = 12. 049 12. 200 – 12. 049 = 151 litrů stále schází Z uvedeného výpočtu vyplývá, že výpočet tolerance průtočného měřidla nestačí a je nutné provést odpis přirozených úbytků v souladu s OP příloha 2 „úbytky při přepravě v automobilních cisternách. pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104

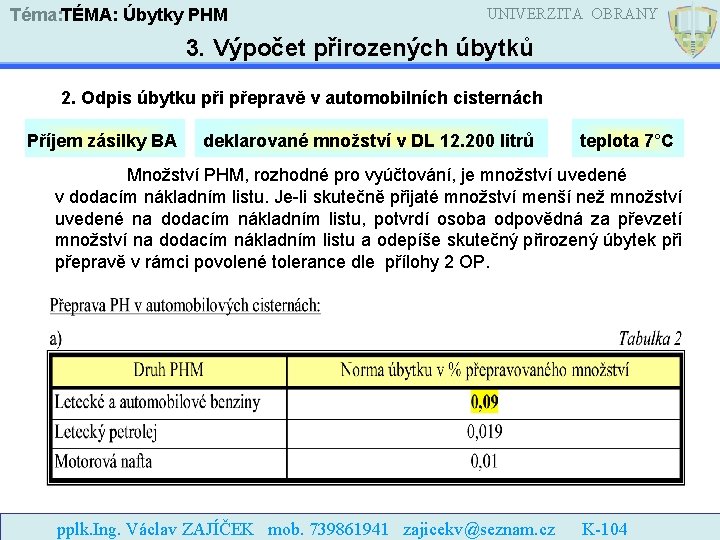

Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 3. Výpočet přirozených úbytků 2. Odpis úbytku při přepravě v automobilních cisternách Příjem zásilky BA deklarované množství v DL 12. 200 litrů teplota 7°C Množství PHM, rozhodné pro vyúčtování, je množství uvedené v dodacím nákladním listu. Je-li skutečně přijaté množství menší než množství uvedené na dodacím nákladním listu, potvrdí osoba odpovědná za převzetí množství na dodacím nákladním listu a odepíše skutečný přirozený úbytek při přepravě v rámci povolené tolerance dle přílohy 2 OP. pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 3. Výpočet přirozených úbytků Příjem zásilky BA účetní hodnota 12. 200 litrů teplota 7°C 12. 200 x 0, 09 % = 11 litrů 11. 998 (naměřené množství při stáčení AC) 61 (výpočet tolerance 0, 5% průtokového měřidla) 11 (úbytek při přepravě do 0, 09%) 12. 060 ( výpočet celkem) 12. 200 – 12. 060 = 140 litrů stále schází Provedený výpočet tolerance průtočného měřiče 0, 5%, opravná hodnota teploty paliva a výpočet přirozeného úbytku při přepravě v automobilních cisternách 0, 09% stále nestačí na pokrytí rozdílu mezi skutečným a deklarovaným množstvím v dodacím listu. Z uvedeného důvodu je potřebné přistoupit k výpočtu úbytku „nad normu přirozených úbytků“ v souladu s OP čl. 194. Odpis do 2% v pravomoci útvaru se schválením nadřízeného OTV pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 3. Výpočet přirozených úbytků 3. Odpis úbytku nad „nad normu přirozených úbytků“ do 2% 12. 200 x 2 % = 244 litrů 11. 998 (naměřené množství při stáčení AC) 61 (výpočet tolerance 0, 5% průtokového měřidla) 11 (úbytek při přepravě do 0, 09%) 244 (úbytek nad normu přirozených úbytků do 2%) 12. 304 ( výpočet celkem) 12. 200 – 12. 304 = - 104 litrů je nad normu PU Vypočtená hodnota Vzhledem k této skutečnosti je možné odepsat z úbytku do 2% pouze 140 litrů (244 litrů -104 litrů). pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 3. Výpočet přirozených úbytků PU při skladování Úbytky při skladování se člení na zimní a letní období v souladu s tabulkou č. 1. Rozhodujícím prvkem pro stanovení procentní hodnoty (normy) k odpisu je období, pro které jsou úbytky kalkulovány. V souladu s tabulkou jsou normy stanoveny na 6 měsíců. Budou-li se úbytky počítat například pouze pro 3 měsíce, je nutné tuto normu přepočítat na uvedené období (0, 75/6*3)=0, 375%. Je-li vypočtený přirozený úbytek vyšší než zjištěný rozdíl, je možné odepsat přirozený úbytek pouze ve výši zjištěného rozdílu. To znamená, byl-li inventarizací zjištěn rozdíl (schodek) například u BA-95 120 litrů a přirozený úbytek při příjmu, výdeji a skladování byl vypočten ve výši 237 litrů, je možné vystavit účetní doklad k odpisu přirozeného úbytku z evidence jen na 120 litrů). Je-li inventarizací zjištěn přebytek, přirozený úbytek se pro daný druh PHM nepočítá a naopak se přebytek bere do příjmu. pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 3. Výpočet přirozených úbytků Tabulka 1 pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 3. Výpočet přirozených úbytků V průběhu roční inventarizace PHM byl zjištěn inventarizační rozdíl mezi evidenčním a skutečným stavem u nafty motorové ve výši 256 litrů. Přirozené úbytky nebyly za poslední půlrok počítány, tudíž je možné kalkulovat s celou normou pro půl roku. NM-54 je uloženo v podzemních nádržích. pracovní sešit inventarizační komise pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 3. Výpočet přirozených úbytků Pro vyrovnání inventarizačního rozdílu je nutné provést výpočet výše přirozených úbytků paliva NM-54. K výpočtu se použije tabulka „ Výkaz úbytků“ . Průměrné uložené množství v podzemních nádrží za uvedené období bylo 782833 litrů NM-54. Norma 0, 25% je z tabulky 1 úbytky při skladování PH v podzemních nádržích pro naftu. Průměrná teplota za období byla +14 C. Sloupce 6 a 7 jsou podle tabulek 1 a 2. pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 3. Výpočet přirozených úbytků PU při příjmu a výdeji Tabulka 2 Úbytky při příjmu pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 3. Výpočet přirozených úbytků Tabulka 3 Úbytky při výdeji pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 3. Výpočet přirozených úbytků Vydané množství PH za sledované období je 2. 000 litrů BA. Teplota PH při poslední inventarizaci k 31. 1. 2007 byla 7°C. Teplota PH při prováděné inventarizaci k 28. 2. 2007 byla 12°C. (+7°C) + (+12°C) = 19°C/2 = 9, 5°C pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY 3. Výpočet přirozených úbytků 2. 000 litrů BA x 0, 40%= 8 Úbytek při příjmu 2. 000 litrů BA s průměrnou teplotou 9°C je 8 litrů pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
Téma: TÉMA: Úbytky PHM UNIVERZITA OBRANY pplk. Ing. Václav ZAJÍČEK mob. 739861941 zajicekv@seznam. cz K-104
