UNIVERZITЕТ U NIŠU PRIRODNO – MATEMATIČKI FАКULTEТ SAVREMENA DOSTIGNUĆA U SOLARNOJ ENERGETICI Prof. dr Tomislav M. Pavlović
STRUKTURA SUNCA
Spektralna distribucija intenziteta: a) zračenja crnog tela na 5727 C, b) ektraterestričnog zračenja, c) zračenja crnog tela na 5357 C i d) terestričnog zračenja na Zemlji
• TOPLOTNA KONVERZIJA SUNČEVOG ZRAČENJA • FOTONAPONSKA KONVERZIJA SUNČEVOG ZRAČENJA • SOLARNA АRHITEKTURA • LABORATORIJA ZA SOLARNU ENERGETIKU NA PMF-u U NIŠU
TOPLOTNA KONVERZIJA SUNČEVOG ZRAČENJA • NISKOTEMPERATURNA KONVERZIJA T<100°C • SREDNJETEMPERATURNA KONVERZIJA 100°C < T < 400°C • VISOKOTEMPERATURNA KONVERZIJA 400°C < T < 4000°C
NISKOTEMPERATURNA KONVERZIJA • KOLEKTORI SA VODOM • KOLEKTORI SA VAZDUHOM
SOLARNI KOLEKTORI SA VODOM Solarni kolektor
Solarni kolektor
Solarni kolektor sa apsorberom u vidu rešetki
a) b) Šematski prikaz solarnih bojlera a) sa jednim izmenjivačem toplote b) sa dva izmenjivača toplote

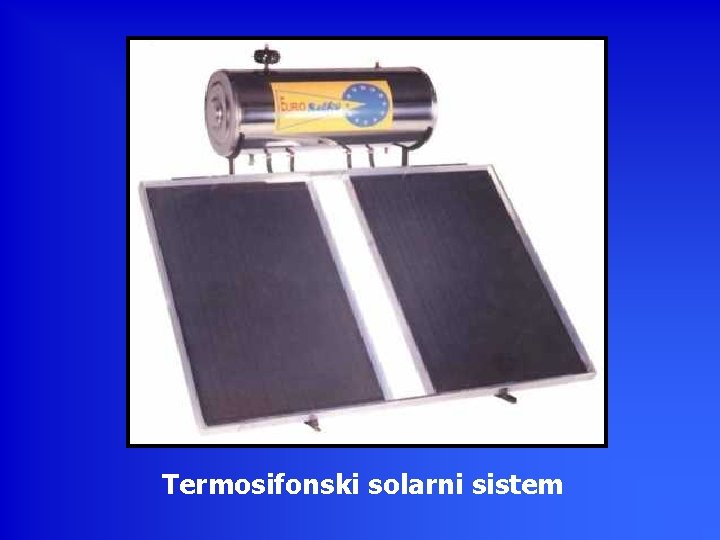

Termosifonski solarni sistem
Šematski prikaz solarnog sistema za zagrevanje vode sa prinudnom cirkulacijom
Dijagram za određivanje površine kolektora i zapremine bojlera
Vazdušni kolektori na privatnoj kući u Zrenjaninu
Solarni kolektori u hotelskom kompleksu Slovenska plaža u Budvi
Solarni kolektori u hotelu Avala u Ulcinju Solarni kolektori u hotelu Borik u Ulcinju
Solarni kolektori u hotelu Cavtat Solarni kolektori u hotelu Sozina u Ulcinju
Solarni kolektori u hotelu Tivat Solarni kolektori u hotelu Ulcinj
SREDNJETEMPERATURNA KONVERZIJA • SFERNI I PARABOLIČNI KONCENTRATORI • VAKUMSKI KOLEKTORI
VISOKOTEMPERATURNA KONVERZIJA • SOLARNE PEĆI • KONCENTRATORI SA HELIOSTATSKIM POLJIMA • SOLARNE TERMOELEKTRANE
Solarna peć
Solarna termoelektrana
FOTONAPONSKA KONVERZIJA SUNČEVOG ZRAČENJA • SOLARNE ĆELIJE OD MONOKRISTALNOG SILICIJUMA • SOLARNE ĆELIJE OD POLIKRISTALNOG SILICIJUMA • SOLARNE ĆELIJE OD AMORFNOG SILICIJUMA • SOLARNE ĆELIJE OD DRUGIH MATERIJALA
Poprečni presek monokristalne solarne ćelije
Ingot silicijuma
Sečenje ingota monokristalnog silicijuma na pločice
Uredjaj za dopiranje monokristalnog silicijuma fosforom difuzionim postupkom iz gasne faze: 1. gas, 2. tečni POCl 3, 3. kvarcna cev, 4. Si pločice
Raspodela fosfora: a) odmah posle difuzije, b) posle uklanjanja n sloja sa bočnih strana i sa zadnje strane Si pločice
Vakumsko naparavanje gornjeg metalnog kontakta: 1) izvor za isparavanje, 2) materijal koji isparava, 3) ispareni materijal, 4) maska, 5) Si pločica
Šematski prikaz poprečnog preseka monokristalne Si solarne ćelije: 1) zadnja elektroda, 2) prednja elektroda, 3) antirefleksioni sloj
Spektralna osetljivost monokristalne Si solarne ćelije
Zavisnost strujno-naponske karakteristike monokristalne Si solarne ćelije površine 141 cm 2 od intenziteta sunčevog zračenja i temperature
Solarni moduli sa solarnim ćelijama od monokristalnog silicijuma
Solarni modul sa solarnim ćelijama od polikristalnog silicijuma
Poprečni presek solarne ćelije od amorfnog silicijuma
Šematski prikaz formiranja a-Si solarnih ćelija na staklu
Spektralna osetljivost a-Si solarne ćelije na staklu
Šematski prikaz uredjaja za proizvodnju a-Si solarnih ćelija na plastičnoj foliji
Solarne ćelije od amorfnog silicijuma na staklu i plastičnoj osnovi

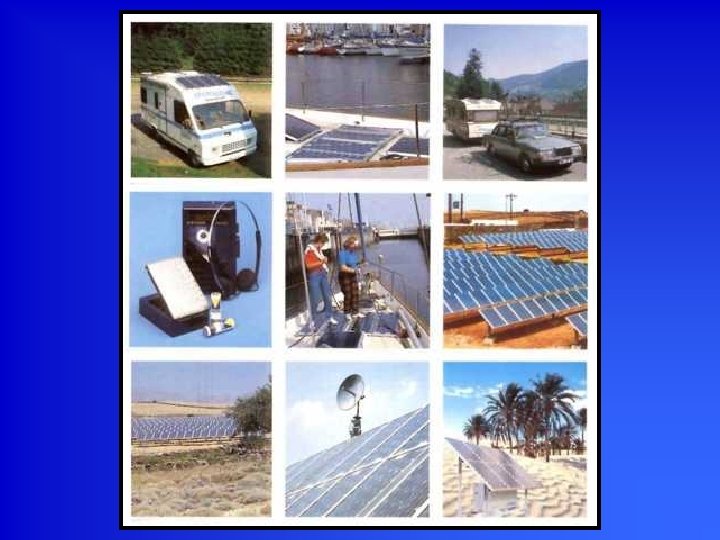

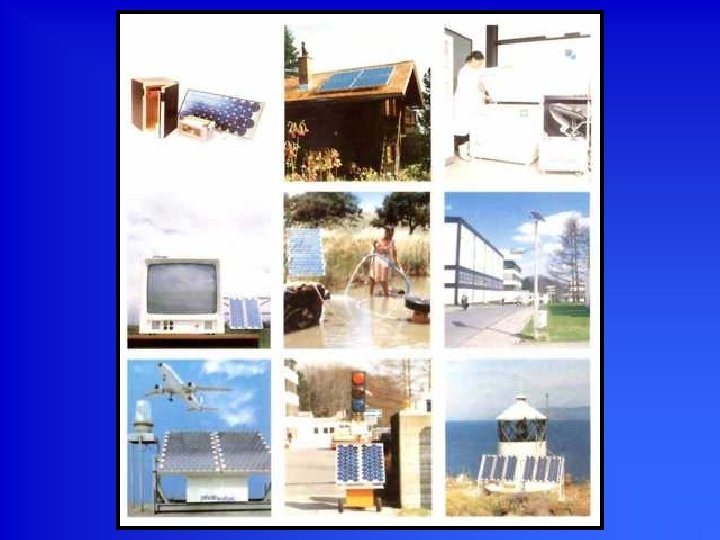

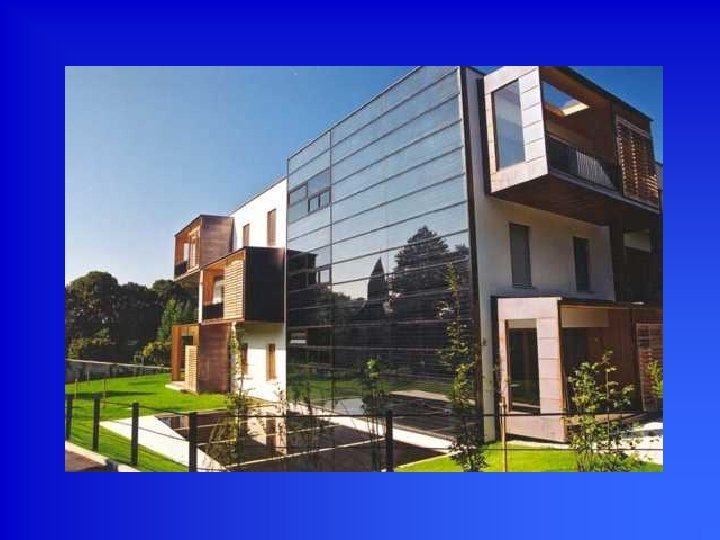

Poprečni presek solarnog prozora
Solarna pumpa
Dvorišna solarna lampa

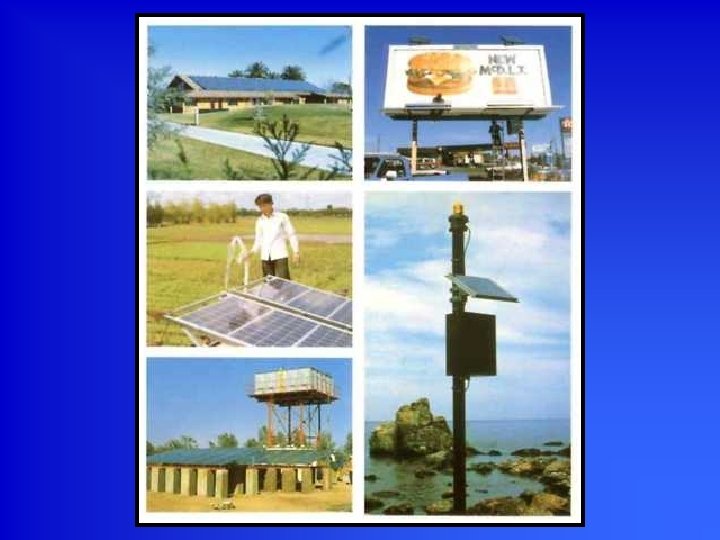

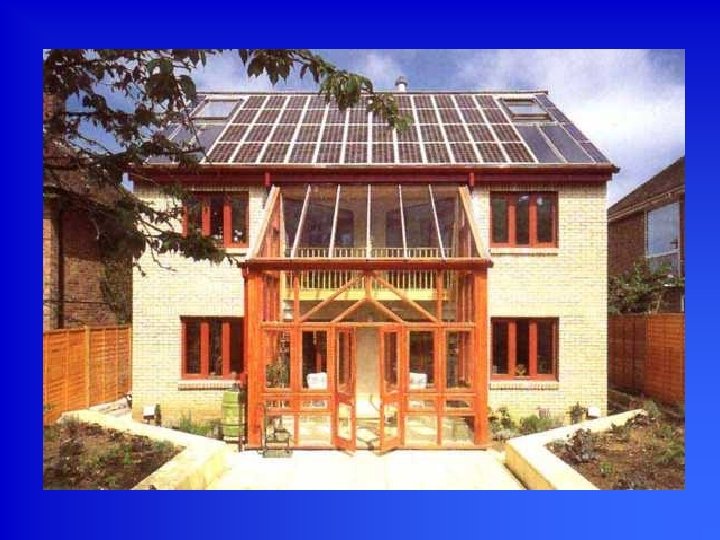

Solarni krov
Komunikacioni satelit sa solarnim ćelijama
Solarne ćelije na istraživačkoj platformi na moru
Radio predajnik sa solarnim ćelijama
Solarne ćelije na jahti
Solarni automobil
Mini solarna elektrana
Solarna elektrana u Toledu (Španija)
Solarne ćelije na vikend kući

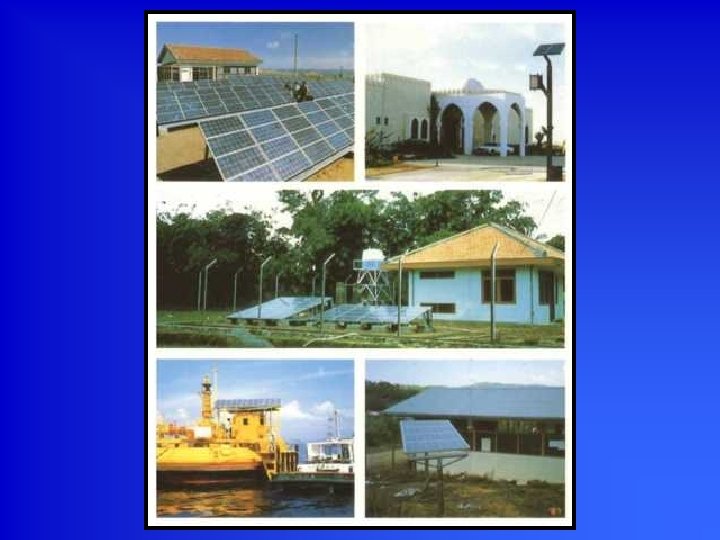

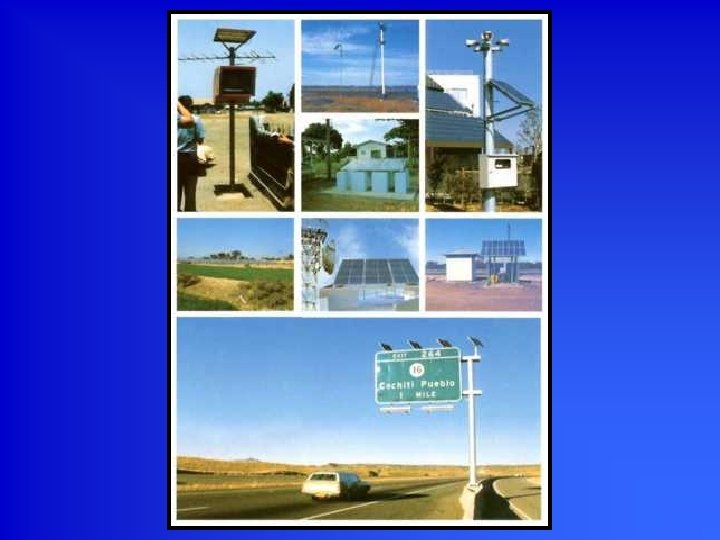

SOLARNA ARHITEKTURA
Solarna kuća ODISEJA
Solarna kuća AFRODITA
Solarna kuća PENELOPA
Solarna kuća VEGA
Solarni kolektori na privatnoj kući u Zrenjaninu
Solarni kolektori na privatnoj kući u Herceg Novom

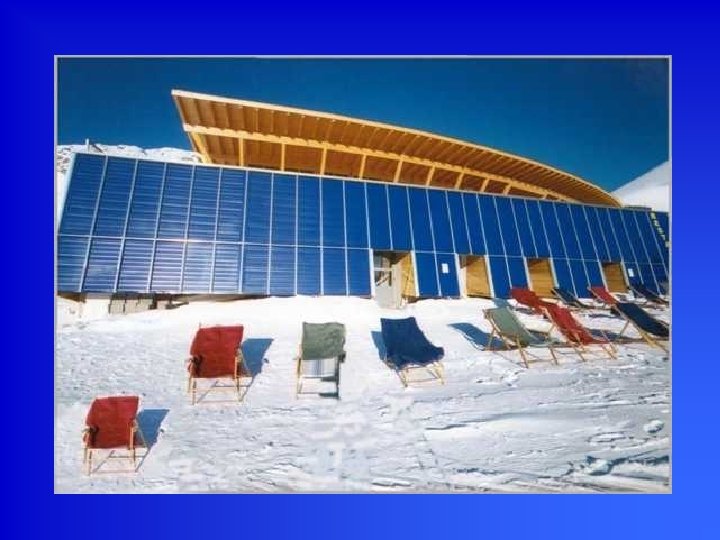

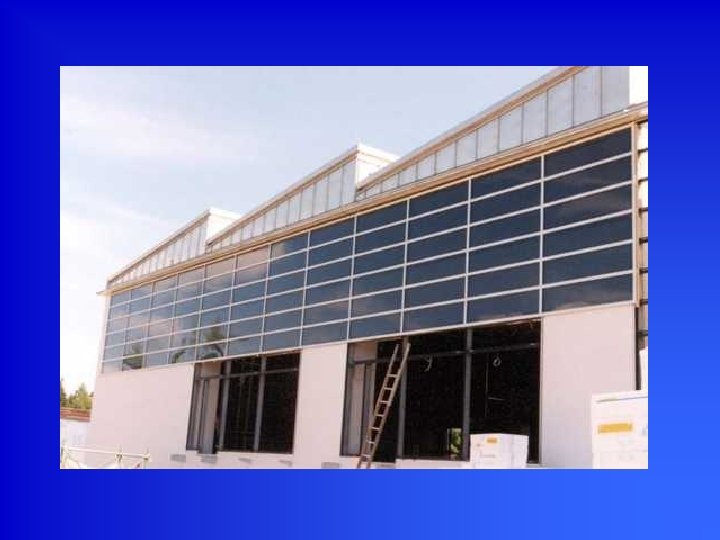

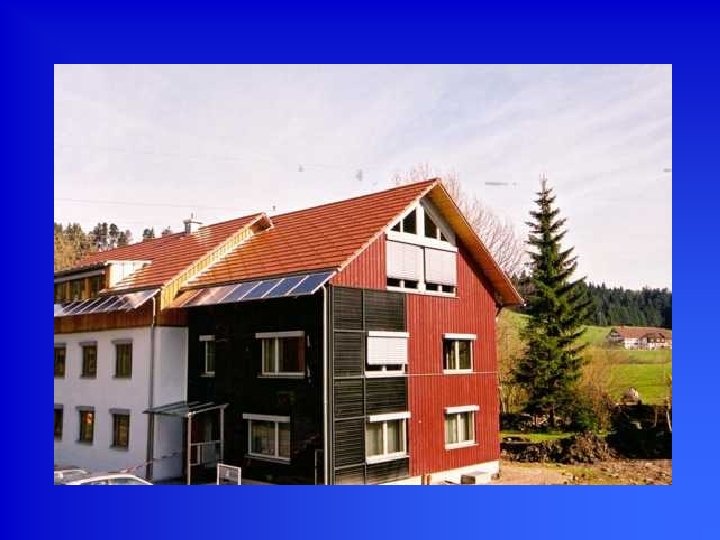

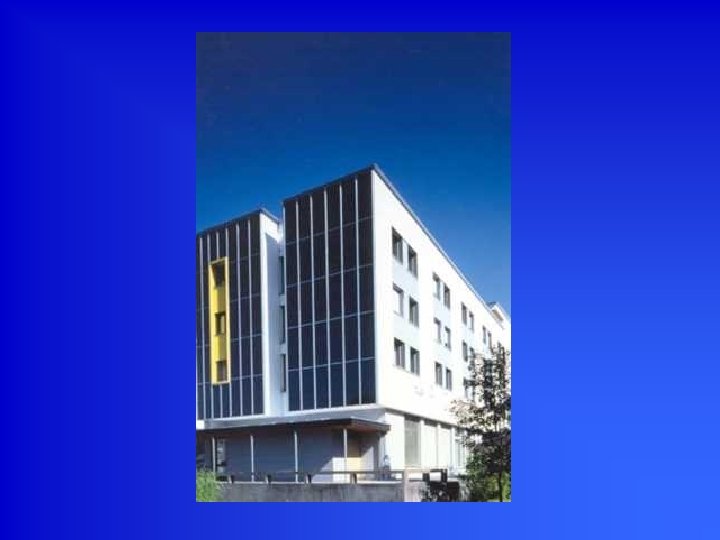

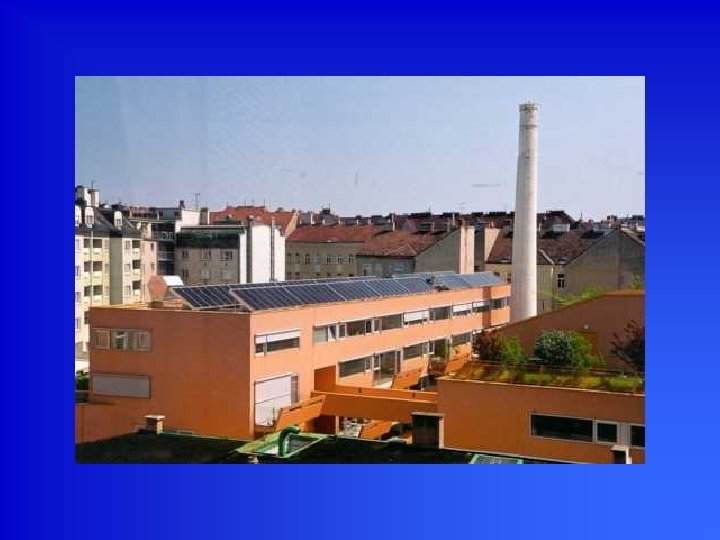

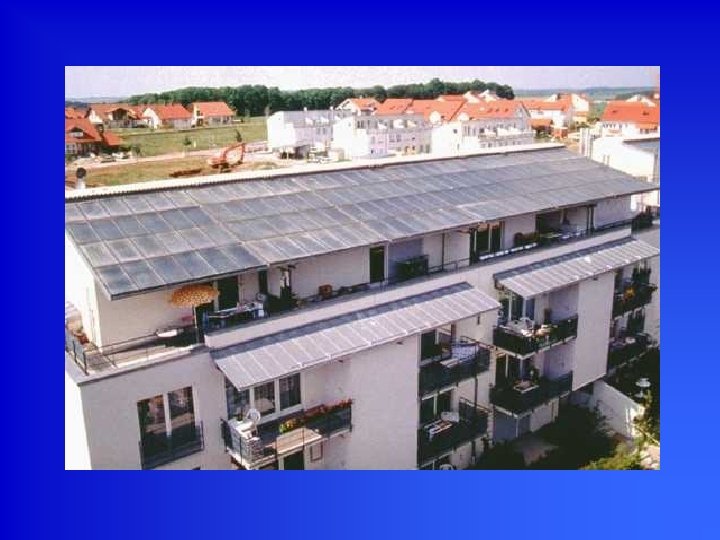

Solarne ćelije na stambenoj zgradi
LABORATORIJA ZA SOLARNU ENERGETIKU NA PRIRODNO-MATEMATIČKOM FAKULTETU U NIŠU
Laboratorija za solarnu energetiku na PMF-u u Nišu
Deo laboratorije za solarnu energetiku na krovu PMF-a u Nišu
Hibridni kolektor sa koncentratorom sunčevog zračenja
Rotacioni solarni modul
Deo unutrašnjosti laboratorije za solarnu energetiku
Laboratorija za solarnu energetiku
Merač protoka tečnosti i kalorimetar
Deo solarnog sistema za prinudnu cirkulaciju vode sa cirkulacionom pumpom, ekspanzionim sudom, manometrom i termometrima
Ventili za ispuštanje vode iz solarnog sistema
Diferencijalni termostat
Fotonaponsko osvetljenje
Invertor jednosmerne u naizmeničnu struju
KLA uređaj
MINI KLA uređaj za merenje intenziteta sunčevog zračenja i strujno-naponskih karakteristika solarnih ćelija
I-U kriva dobijena pomoću MINI-KLA
NIGOS VT-08 uređaj

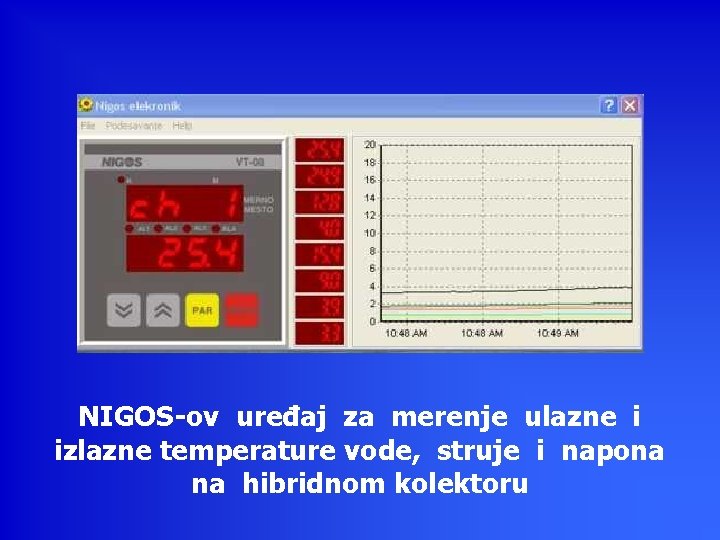

NIGOS-ov uređaj za merenje ulazne i izlazne temperature vode, struje i napona na hibridnom kolektoru
Automatska DAVIS meteorološka stanica
Centralna jedinica automatske meteorološke stanice DAVIS
Rezultati merenja sa automatske meteorološke stanice DAVIS
Intenzitet sunčevog zračenja
Energija sunčevog zračenja
Spoljašnja temperatura
Brzina vetra
Piranometar
Mеrаč tеmpеrаturе vоdе u sоlаrnоm sistеmu
TERMALNI KOLEKTOR Eksperimentalni podaci za enеrgetsku efikasnost termalnog kolektora NAIS 80
Hibridni kolektor sa solarnim ćelijama od amorfnog silicijuma (levo) i termalni kolektor sa spektralno selektivnim apsorberom (desno).
Poprečni presek solarnog kolektora Nissala iz Niša
Poprečni presek Al/Al 2 O 3 metal spektralno selektivnog apsorbera: 1) barijerni sloj, 2) apsorpcioni sloj, 3) površinski nesiliran sloj
Tabela Debljine i indeksi prelamanja delova Al/Al 2 O 3 -Ni spektralno selektivne prvelake Slojevi d (μm) n barijerni ~0, 15 ~1, 70 apsorpcioni ~0, 60 ~1, 50 zaštitni ~0, 05 ~1, 30
Šematski prikaz solarnog sistema za zagrevanje vode pomoću ravnog kolektora: 1) solarni bojler, 2) termalni kolektor, 3) cirkulaciona pumpa, 4) merač protoka, 5) kalorimetar, 6) interfejs, 7) kompjuter
Temperatura vode na ulazu i izlazu iz kolektora
Toplotna energija koja je u toku dana ušla u bojler
BROJNE VREDNOSTI S=1. 57 m 2 Es=5725. 46 Wh/m 2 tbojlera(jutro)=19 o. C Eb=3601. 31 Wh tbojlera(uveče)=39 o. C Ek=2293. 83 Wh/m 2 t’=35 o. C η=Ek/Es q=115 /h η=40% E=3250, 31 Wh
LEGENDA • • • P - snaga pumpe Ep - energija koju je utrošila pumpa Eb - toplotna energija koja je ušla u bojler E - dobijena toplotna energija Es - energija sunčevog zračenja koja je dospela na 1 m 2 površine kolektora Ek - apsorbovana količina energije sunčevog zračenja po 1 m 2 površine kolektora S - površina kolektora t bojlera(jutro) - temperatura vode ujutru pre početka merenja t bojlera(uveče) - temperatura vode u bojleru uveče pri kraju merenja t’- temperatura vode u bojleru narednog jutra η - koeficijent korisnog dejstva
HIBRIDNI KOLEKTOR I Eksperimentalni podaci za toplotnu i električnu efikasnost hibridnog kolektora sa solarnim ćelijama od monokristalnog silicijuma
Solarni modul sa solarnim ćelijama od monokristalnog silicijuma (levo) i hibridni kolektor sa solarnim ćelijama od monokristalnog silicijuma (desno)
Poprečni presek hibridnog kolektora sa solarnim ćelijama od monokristalnog slicijuma: 1) kutija, 2) zadnja zaštita, 3) termoizolacija, 4) aluminijumske lamele sa bakarnim cevima, 5) solarni modul, 6) staklo.
Dobijena toplotna energija
BROJNE VREDNOSTI S=0. 986 m 2 Es=6469, 00 Wh/m 2 tbojlera(jutro)=17 o. C Eb=2360. 98 Wh tbojlera(uveče)=31 o. C Ek=2394, 50 Wh/m 2 η=Ek/Es q=115 l/h η=37% E=2, 01 k. Wh
Dobijena električna energija na osnovu trenutnih vrednosti struje i napona
HIBRIDNI KOLEKTOR II Eksperimentalni podaci za toplotnu i elеktričnu efikasnost hibridnog kolektora sa solarnim ćelijamа od amorfnog silicijuma na staklu
Hibridni solarni kolektor
Poprečni prеsek hibridnog kоlektora
Apsorber hibridnog kolektora: 1) ulaz hladne vode, 2) Al lamele sa umetnutim bakarnim cevima, 3) a-Si solarne ćelije na staklu
Apsorber hibridnog kolektora: 1) sabirna cev, 2) metalni pričvršćivač solarnih ćelija, 3) a-Si solarni modul, 4) metalni pričvršćivač solarnih ćelija
Promena toplotne energije u bojleru
BROJNE VREDNOSTI S=1. 94 m 2 Es=4270, 27 Wh/m 2 tbojlera(jutro)=17 o. C Eb=3056, 11 Wh tbojlera(uveče)=33 o. C Ek=1575, 31 Wh/m 2 η=Ek/Es q=115 l/h η=37% E=2, 783 k. Wh
Dobijena električna energija

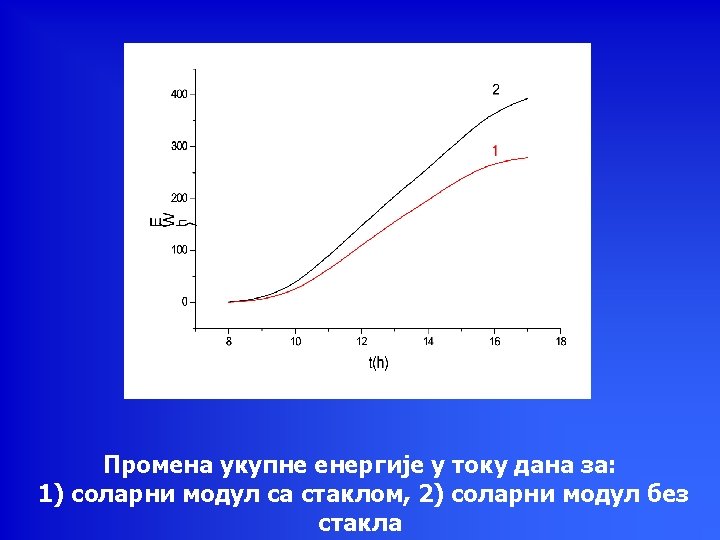

UTICAJ STAKLA NA FOTONAPONSKU KONVERZIJU SUNČEVOG ZRAČENJA NA SOLARNIM ĆELIJAMA OD MONOKRISTALNOG SILICIJUMA
Solarni modul sa solarnim ćelijama od monokristalnog silicijuma (levo) i hibridni kolektor sa solarnim ćelijama od monokristalnog silicijuma (desno)
Šematski prikaz mernog sistema za odredjivanje električnih karakteristika solarnih modula pomoću NIGOS uredjaja: 1) solarni modul, 2) NIGOS uredjaj za merenje vrednosti električne struje i napona, 3) interfejs, 4) računar, 5) regulator punjenja akumulatora, 6) ampermetar i voltmetar, 7) akumulator
Dnevne vrednosti energije sunčevog zračenja (Esk) dospele na solarni modul i dobijene električne energije (Ee) pomoću solarnog modula za april 2006. godine
Dnevne vrednosti energije sunčevog zračenja (Esk) dospele na solarni modul i dobijene električne energije (Ee) pomoću solarnog modula za jun 2006. godine
Srednje vrednosti energije sunčevog zračenja (Esk) koje su dospele na solarni modul po mesecima od aprila do oktobra 2006. godine i srednje vrednosti dobijene električne energije (Ee) pomoću solarnog modula
Srednje vrednosti dnevnog koeficijenta konverzije sunčevog zračenja po mesecima od aprila do oktobra 2006. godine
DIZAJNIRANJE FOTONAPONSKOG SOLARNOG SISTEMA Fotonaponski sistem za snabdevanje potrošača jednosmernom strujom
Fotonaponski sistem za snabdevanje potrošača naizmeničnom strujom
Fotonaponski sistem za snabdevanje potrošača jednosmernom i naizmeničnom strujom
Regulator punjenja akumulatora RPA– 712 • Reguliše punjenje i pražnjenje akumulatora do određene granice • Proizvodi se u verzijama 7 A – 12 V i 14 A – 12 V
Pretvarač jednosmernog u naizmenični napon • Koristi se za pretvaranje jednosmernog napona od 24 V u naizmenični napon 220 V, 50 Hz • Snaga pretvarača 300 VA
Solarna mapa za odredjivanje geografskog faktora GF

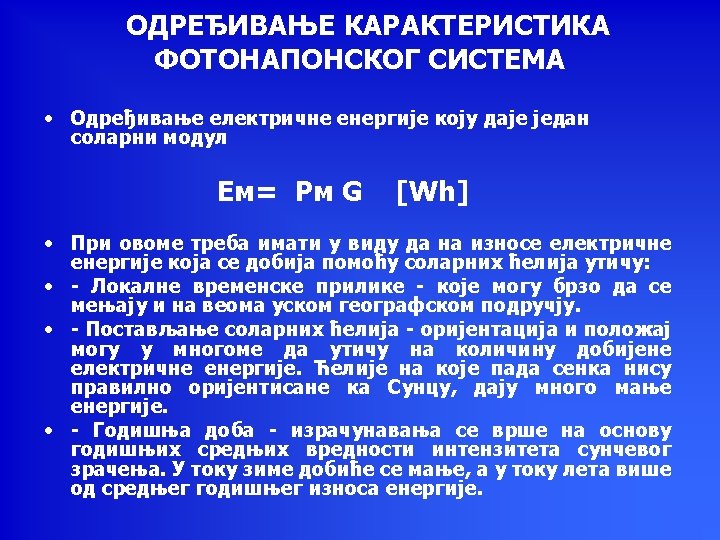

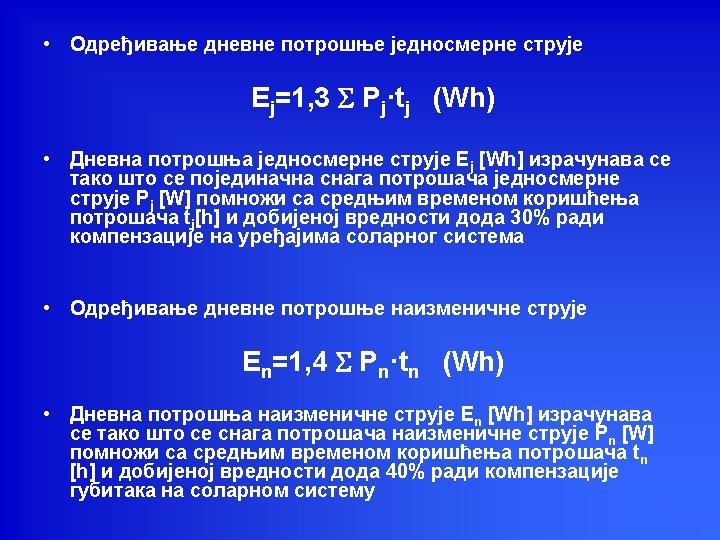

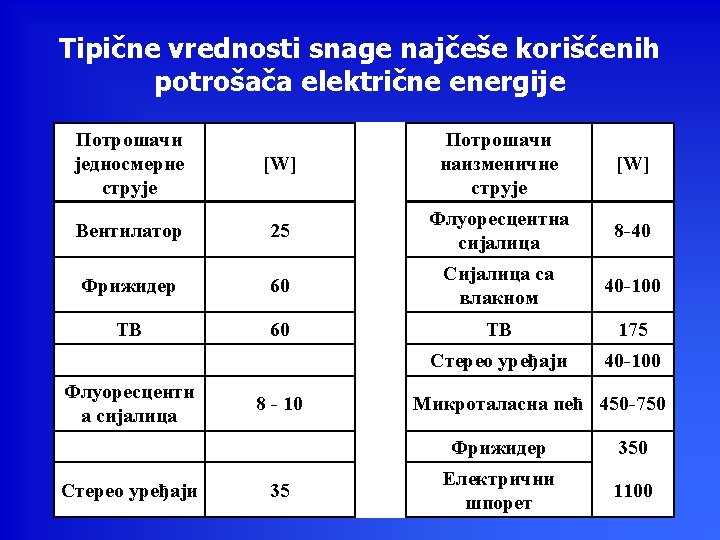

Primer za izračunavanje karakteristika fotonaponskog sistema Dnevna potrošnja jednosmerne struje Potrošač Snaga [W] Srednje vreme korišćenja Dnevna potrošnja [Wh] Svetlo 40 3 120 TV 35 3 105 Ventilator 20 4 80 Ukupno: 305
Dnevna potrošnja naizmenične struje Potrošač Snaga [W] Srednje vreme korišćenja [h] Dnevna potrošnja [Wh] Razni uredjaji 240 0, 25 60 Kompjuter 40 3, 5 140 Radio 35 2, 0 70 Ukupno: 270

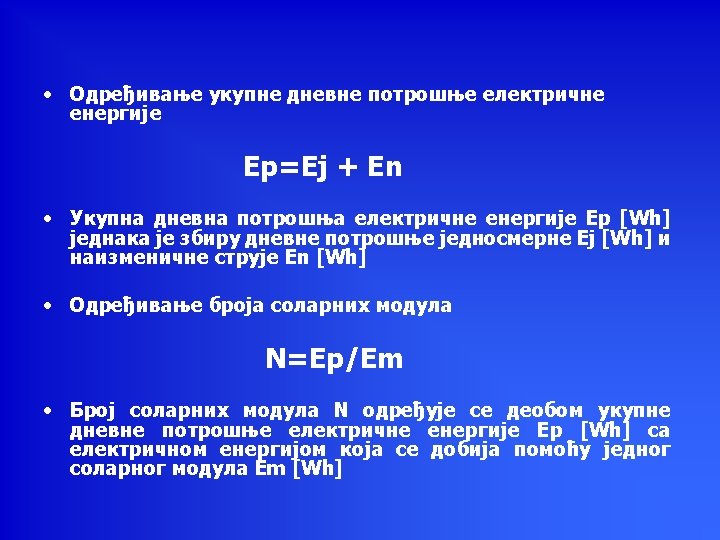

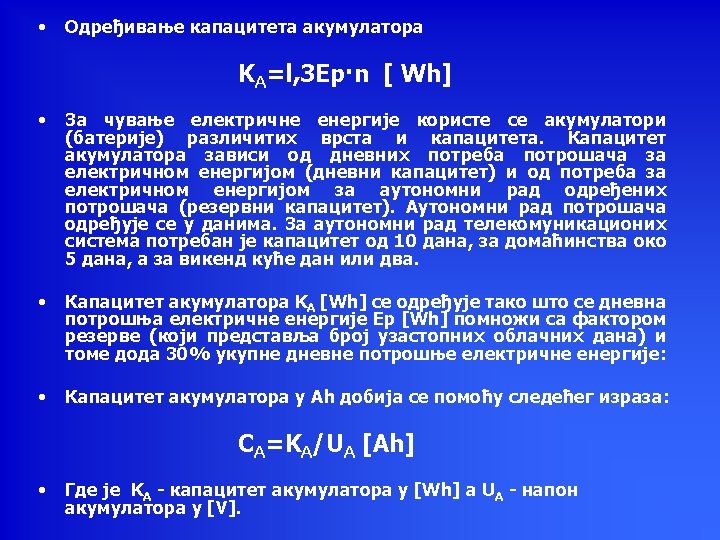

Kapacitet akumulatora Dnevna potreba 775 Wh X Rezervni faktor 5 = 3875 Wh + 30% sigurnosni faktor 1163 Wh = Kapacitet akumulatora 5038 Wh : Napon akumulatora 12 V = Kapacitet akumulatora 420 Аh
DEMONSTRIRANJE MOGUĆNOSTI PRIMENE SOLARNIH ĆELIJA ZA OSVETLJAVANJE INDIVIDUALNOG STAMBENOG OBJEKTA Solarne ćelije na terasi vikend kuće
Solarno osvetljenje na vikend kući noću
Solarno osvetljenje na terasi vikend kuće
Vozilo za specijalne namene sa solarnim ćelijama kao izvorima električne struje
