UNIVERSITY POLITEHNICA of BUCHAREST DEPARTMENT OF COMPUTER SCIENCE Transmisia datelor multimedia in retele de calculatoare JPEG Conf. Dr. Ing. Costin-Anton Boiangiu <Costin. Boiangiu@CS. PUB. RO>
Compresia prin utilizarea transformarilor �Compresia prin codarea transformarii este o tehnica foarte populara pentru compresia imaginilor si a surselor video �Scopul aplicarii unei transformari este de a decorela continutul imaginii din acelasi cadru sau din cadre alaturate, si de a coda coeficientii transformarii, in loc de pixelii originali ai imaginii �In acelasi timp se doreste micsorarea dependentei statistice dintre coeficienti, astfel incat sa se reduca numarul de biti necesari pentru transmiterea coeficientilor ramasi �Termenul de transformare a imaginii se foloseste pentru a descrie o clasa de matrici utilizate in reprezentarea imaginilor. �Daca un semnal 1 -D poate fi reprezentat printr-o serie ortogonala de functii de baza, la fel o imagine poate fi reprezentata in functie de o multime discreta de functii 2 D, numite si functii de baza

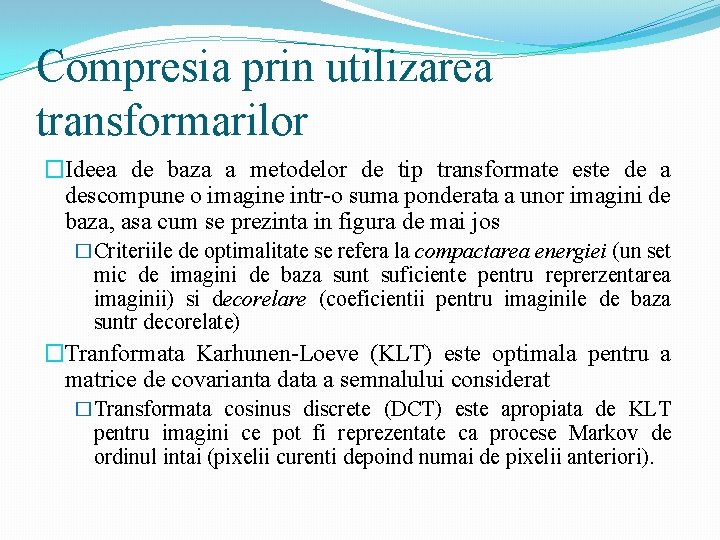

Compresia prin utilizarea transformarilor �Ideea de baza a metodelor de tip transformate este de a descompune o imagine intr-o suma ponderata a unor imagini de baza, asa cum se prezinta in figura de mai jos �Criteriile de optimalitate se refera la compactarea energiei (un set mic de imagini de baza sunt suficiente pentru reprerzentarea imaginii) si decorelare (coeficientii pentru imaginile de baza suntr decorelate) �Tranformata Karhunen-Loeve (KLT) este optimala pentru a matrice de covarianta data a semnalului considerat �Transformata cosinus discrete (DCT) este apropiata de KLT pentru imagini ce pot fi reprezentate ca procese Markov de ordinul intai (pixelii curenti depoind numai de pixelii anteriori).

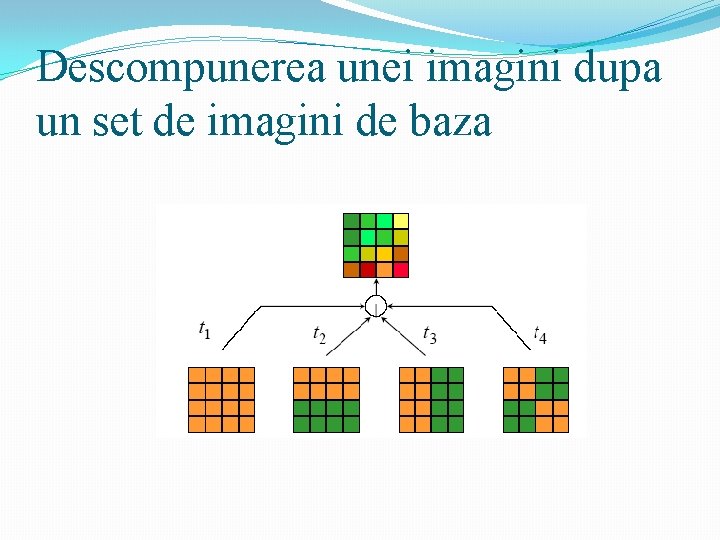

Descompunerea unei imagini dupa un set de imagini de baza

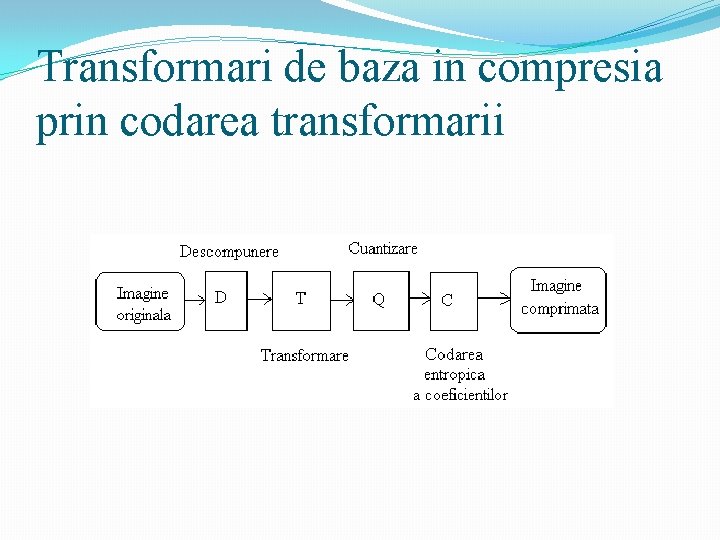

Transformari de baza in compresia prin codarea transformarii

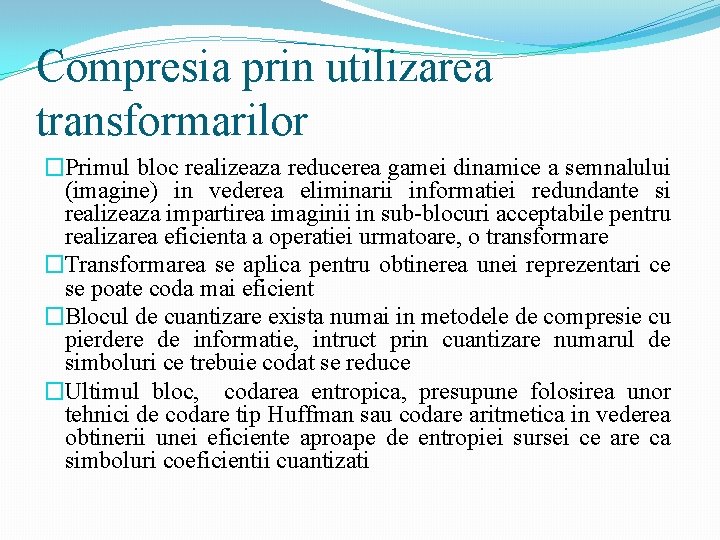

Compresia prin utilizarea transformarilor �Primul bloc realizeaza reducerea gamei dinamice a semnalului (imagine) in vederea eliminarii informatiei redundante si realizeaza impartirea imaginii in sub-blocuri acceptabile pentru realizarea eficienta a operatiei urmatoare, o transformare �Transformarea se aplica pentru obtinerea unei reprezentari ce se poate coda mai eficient �Blocul de cuantizare exista numai in metodele de compresie cu pierdere de informatie, intruct prin cuantizare numarul de simboluri ce trebuie codat se reduce �Ultimul bloc, codarea entropica, presupune folosirea unor tehnici de codare tip Huffman sau codare aritmetica in vederea obtinerii unei eficiente aproape de entropiei sursei ce are ca simboluri coeficientii cuantizati
Compresia prin utilizarea transformarilor �In general, imaginea de intrare este impartita (divizata) in blocuri disjuncte, de marime Nx. N �Transformarea poate fi reprezentata ca o operatie matriciala utilizand o matrice de transformare A, in vederea obtinerii celor Nx. N coeficienti de transformare, folosind o transformare liniara, separabila si de norma unitara de tipul: �Transformarea este reversibila pentru ca blocul de pixeli original, poate fi reconstruit utilizand o transformare inversa unitara, unde inversa matricii A este identica cu matricea transpusa, deci A-1 =AT, astfel incat:

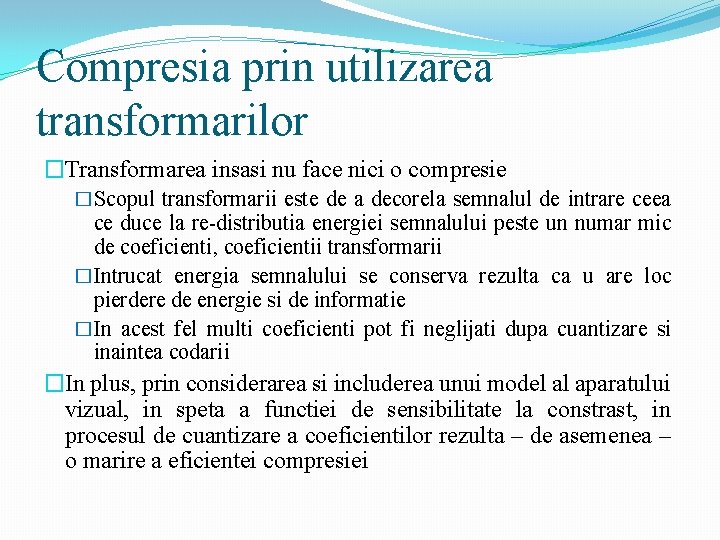

Compresia prin utilizarea transformarilor �Transformarea insasi nu face nici o compresie �Scopul transformarii este de a decorela semnalul de intrare ceea ce duce la re-distributia energiei semnalului peste un numar mic de coeficienti, coeficientii transformarii �Intrucat energia semnalului se conserva rezulta ca u are loc pierdere de energie si de informatie �In acest fel multi coeficienti pot fi neglijati dupa cuantizare si inaintea codarii �In plus, prin considerarea si includerea unui model al aparatului vizual, in speta a functiei de sensibilitate la constrast, in procesul de cuantizare a coeficientilor rezulta – de asemenea – o marire a eficientei compresiei

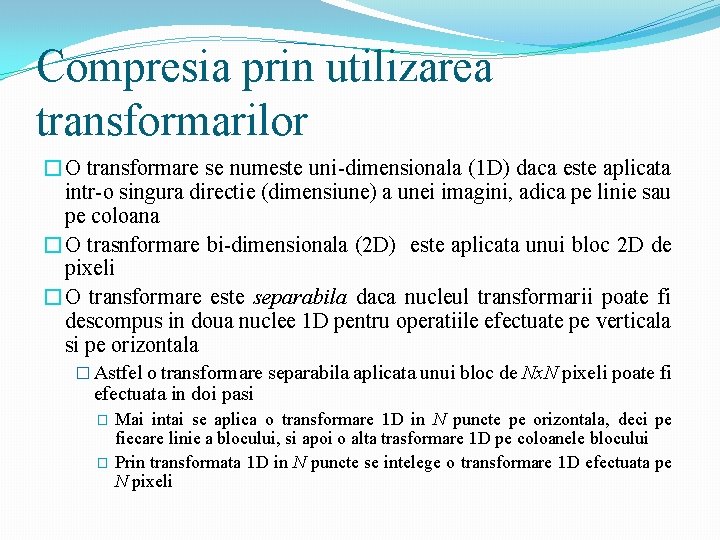

Compresia prin utilizarea transformarilor �O transformare se numeste uni-dimensionala (1 D) daca este aplicata intr-o singura directie (dimensiune) a unei imagini, adica pe linie sau pe coloana �O trasnformare bi-dimensionala (2 D) este aplicata unui bloc 2 D de pixeli �O transformare este separabila daca nucleul transformarii poate fi descompus in doua nuclee 1 D pentru operatiile efectuate pe verticala si pe orizontala � Astfel o transformare separabila aplicata unui bloc de Nx. N pixeli poate fi efectuata in doi pasi � � Mai intai se aplica o transformare 1 D in N puncte pe orizontala, deci pe fiecare linie a blocului, si apoi o alta trasformare 1 D pe coloanele blocului Prin transformata 1 D in N puncte se intelege o transformare 1 D efectuata pe N pixeli

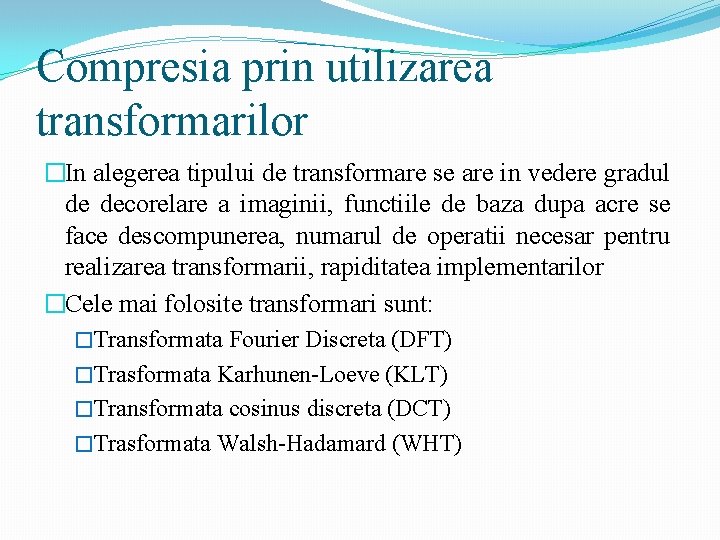

Compresia prin utilizarea transformarilor �In alegerea tipului de transformare se are in vedere gradul de decorelare a imaginii, functiile de baza dupa acre se face descompunerea, numarul de operatii necesar pentru realizarea transformarii, rapiditatea implementarilor �Cele mai folosite transformari sunt: �Transformata Fourier Discreta (DFT) �Trasformata Karhunen-Loeve (KLT) �Transformata cosinus discreta (DCT) �Trasformata Walsh-Hadamard (WHT)
Transformata cosinus discreta (DCT) �Cea mai folosita transformare este DCT aplicata unor blocuri de marime mica, 8 x 8 pixeli �Explicatia consta in puterea de decorelare si in existenta unor algoritmi pentru implementari de timp real �DCT este apropiata de transformata Fourier discreta si trebuie retinut ca coeficientii acesteia (DCT) pot fi interpretati in domeniul frecventa �Coeficienti DCT mici arata/corespund unor frecvente spatiale mici in blocurile de imagine considerate �Coeficienti DCT mari corespund frecventelor mari
Transformata cosinus discreta (DCT) �Pentru aplicarea transformarii, se esantioneaza o imagine la intervale regulate, se analizeaza componentele spectrale prezente in esantionae, se inlatura acele frecvente care nu afecteaza imaginea din punctual de vedere al ochiului uman �Aceasta metoda este baza pentru standardele JPEG, MPEG, (CCCIT)H. 261 si H. 263 �A fost dezvoltata de Ahmed, Natarajan, and Rao [1974] � S-a folosit prima oara in compresia imaginilor de Chen and Pratt [1984]

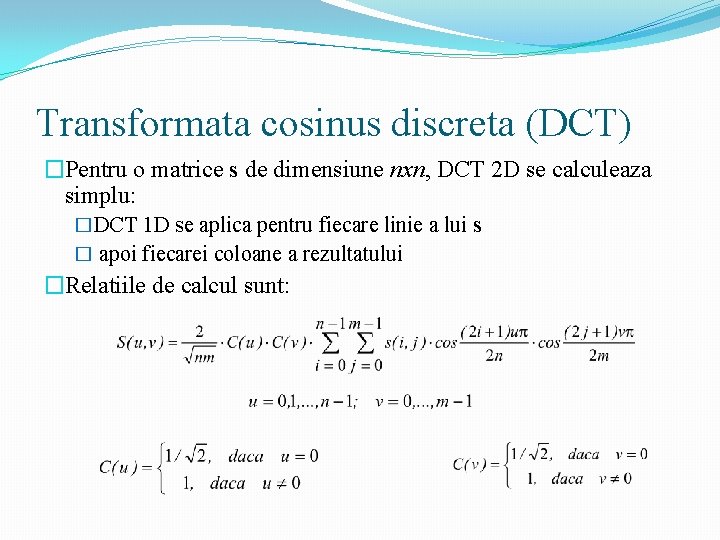

Transformata cosinus discreta (DCT) �Pentru o matrice s de dimensiune nxn, DCT 2 D se calculeaza simplu: �DCT 1 D se aplica pentru fiecare linie a lui s � apoi fiecarei coloane a rezultatului �Relatiile de calcul sunt:

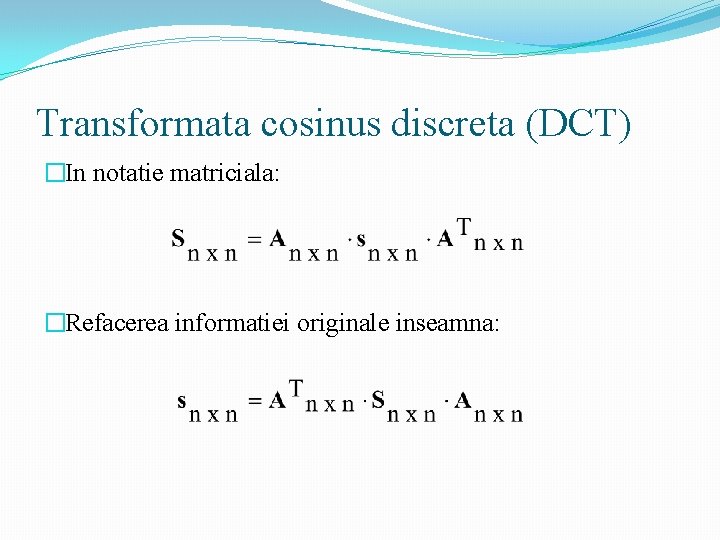

Transformata cosinus discreta (DCT) �In notatie matriciala: �Refacerea informatiei originale inseamna:
Transformata cosinus discreta (DCT) �Ca si in cazul uni-dimensional, fiecare element S(u, v) al transformarii este produsul intern intre intrare si functia baza, unde – in acest caz – functiile de baza sunt matrici de dimensiune nxn �Fiecare matrice de baza este produsul a doi vectori de baza �Fiecare matrice de baza poate fi considerata ca o imagine

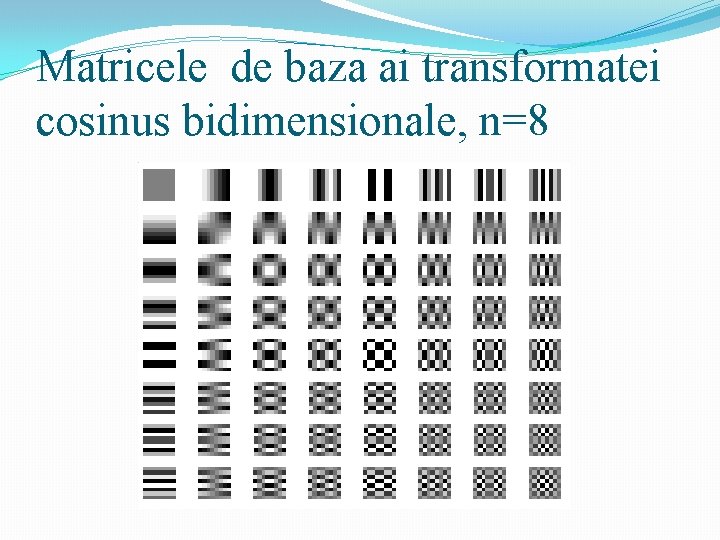

Matricele de baza ai transformatei cosinus bidimensionale, n=8

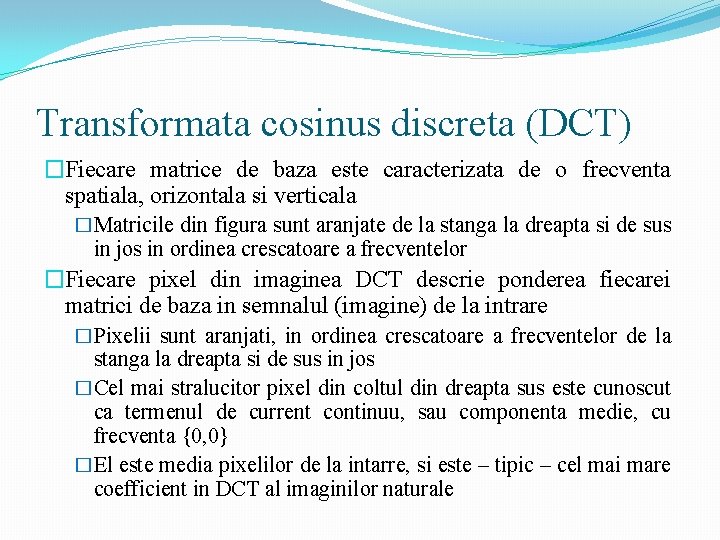

Transformata cosinus discreta (DCT) �Fiecare matrice de baza este caracterizata de o frecventa spatiala, orizontala si verticala �Matricile din figura sunt aranjate de la stanga la dreapta si de sus in jos in ordinea crescatoare a frecventelor �Fiecare pixel din imaginea DCT descrie ponderea fiecarei matrici de baza in semnalul (imagine) de la intrare �Pixelii sunt aranjati, in ordinea crescatoare a frecventelor de la stanga la dreapta si de sus in jos �Cel mai stralucitor pixel din coltul din dreapta sus este cunoscut ca termenul de current continuu, sau componenta medie, cu frecventa {0, 0} �El este media pixelilor de la intarre, si este – tipic – cel mai mare coefficient in DCT al imaginilor naturale
Modelarea statistica a coeficientilor DCT �Coeficientii DCT urmaresc o functie densitate de probabilitate de tip gaussiana generalizata cu medie de forma: unde �Functia este o functie de scalare astfel incat si p este un parametru de forma

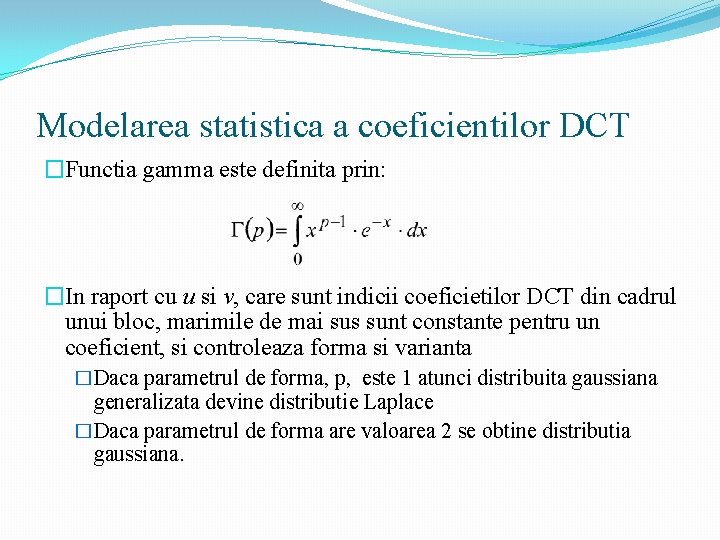

Modelarea statistica a coeficientilor DCT �Functia gamma este definita prin: �In raport cu u si v, care sunt indicii coeficietilor DCT din cadrul unui bloc, marimile de mai sus sunt constante pentru un coeficient, si controleaza forma si varianta �Daca parametrul de forma, p, este 1 atunci distribuita gaussiana generalizata devine distributie Laplace �Daca parametrul de forma are valoarea 2 se obtine distributia gaussiana.
Modelarea statistica a coeficientilor DCT �Functia densitate de probabilitate gaussiana generalizata, cu diferite valori ale parametrului de forma
Exemplu - Litera A (8 x 8 pixel) si coeficientii DCT �Se considera problema compresiei unei imagini, ce reprezinta litera A

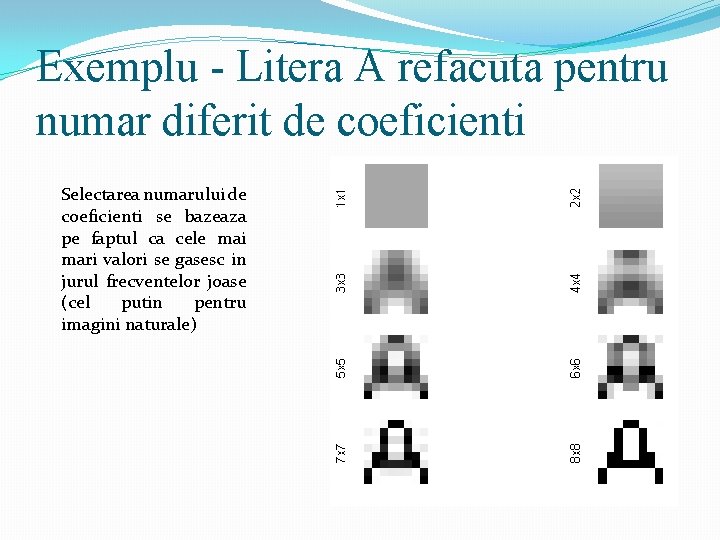

Exemplu - Litera A refacuta pentru numar diferit de coeficienti Selectarea numarului de coeficienti se bazeaza pe faptul ca cele mai mari valori se gasesc in jurul frecventelor joase (cel putin pentru imagini naturale)

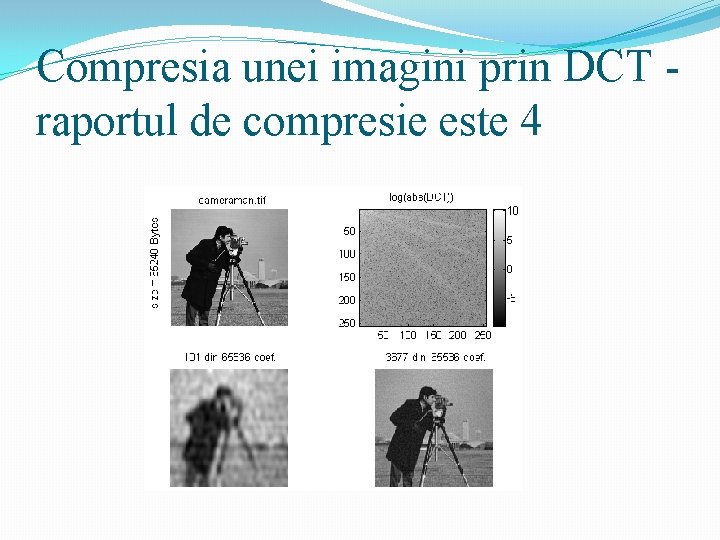

Compresia unei imagini prin DCT - raportul de compresie este 4
Compresia unei imagini prin DCT � In primul caz s-au retinut 101 coeficienti si in al doilea caz s-au retinut 3677 coeficienti � Raportul de compresie este: unde: � � � nc este numarul de coloane nl este numarul de linii n_bit_per_pixel este numarul de biti pentru reprezentarea intensitatii unui pixel n_coef este numarul de coeficienti considerati in transformare n_bit_per_coef este numarul de simboluri binare pentru reprezentarea unui coeficient Exemplu: pentru imagini cu nivele de gri: n_bit_per_pixel = 8 si n_bit_per_coef = 32
Standardului JPEG �In standardul de compresie JPEG (Joint Photographic Experts Group)), fiecare coefficient DCT este normalizat (ponderat) cu valori ale unei matrici de normalizare, care este fixa pentru toate blocurile � Obiectivul ponderarii este evidentierea importantei coeficeintilor in raport cu importanta perceptuala a fiecarui coeficient � Dupa normalizare coeficientii sunt rotunjiti la cel mai aproape intreg �Pentru varianta de baza a standardului JPEG se pot folosi 4 matrici de normalizare, in raport cu luminanta si componentele de crominanta ale imaginii � Fiecare componenta a ariei de normalizare Q(u, v) este un intreg reprezentat pe 8 biti care – in efect – determina marimea pasului de cuantizare � JPEG lucreaza cu 24 de biti pentru culoare, (16. 7 milioane de culori), indiferent de numarul de culori din imagine

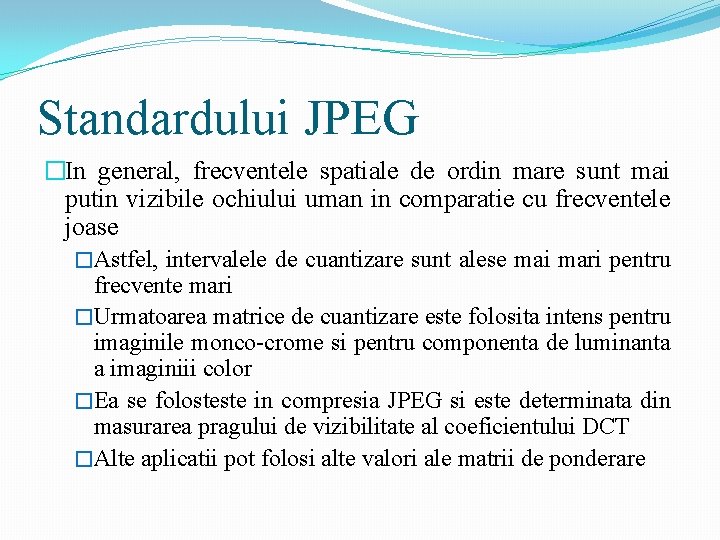

Standardului JPEG �In general, frecventele spatiale de ordin mare sunt mai putin vizibile ochiului uman in comparatie cu frecventele joase �Astfel, intervalele de cuantizare sunt alese mai mari pentru frecvente mari �Urmatoarea matrice de cuantizare este folosita intens pentru imaginile monco-crome si pentru componenta de luminanta a imaginiii color �Ea se folosteste in compresia JPEG si este determinata din masurarea pragului de vizibilitate al coeficientului DCT �Alte aplicatii pot folosi alte valori ale matrii de ponderare

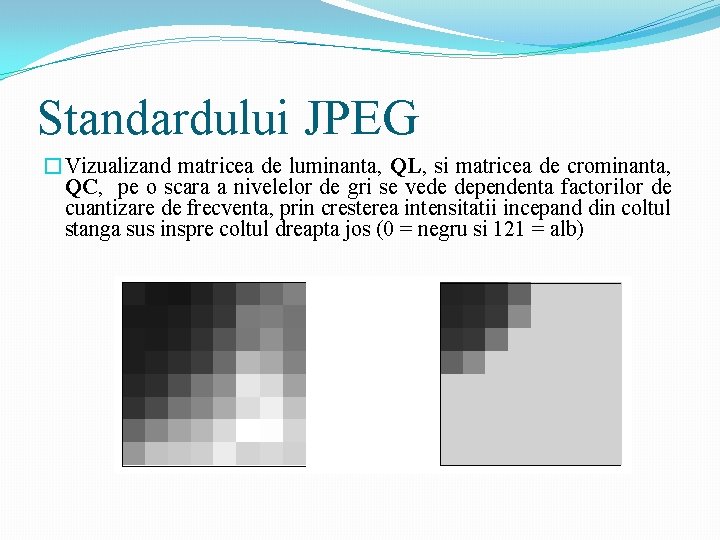

Standardului JPEG �Vizualizand matricea de luminanta, QL, si matricea de crominanta, QC, pe o scara a nivelelor de gri se vede dependenta factorilor de cuantizare de frecventa, prin cresterea intensitatii incepand din coltul stanga sus inspre coltul dreapta jos (0 = negru si 121 = alb)

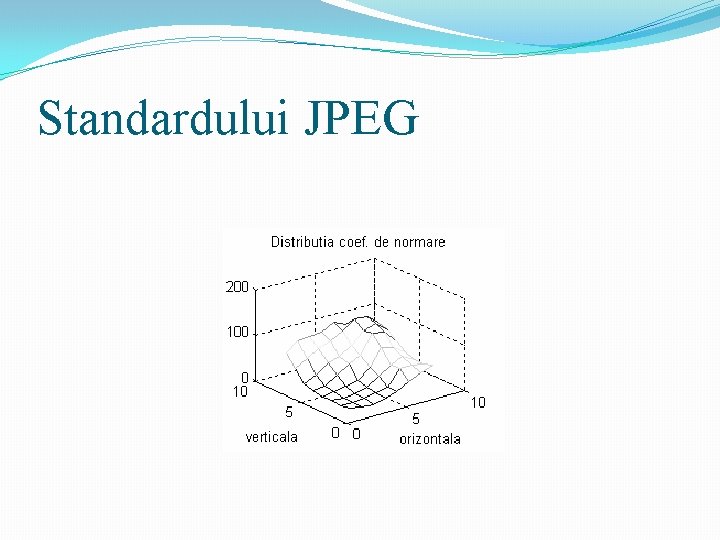

Standardului JPEG
Standardului JPEG

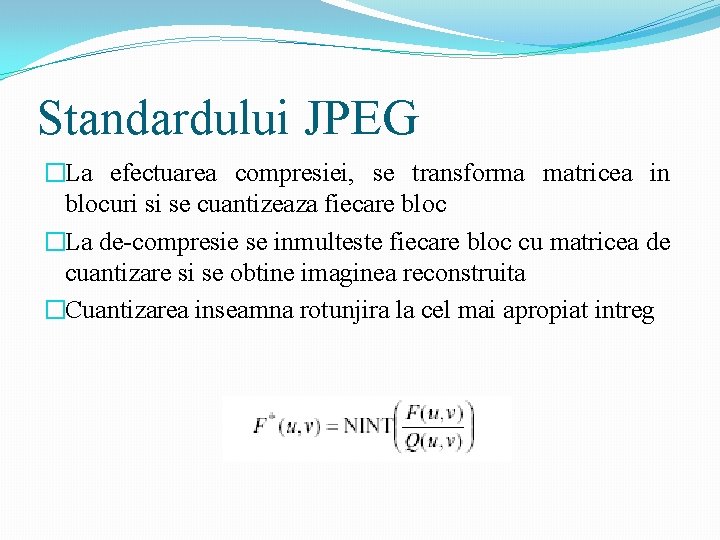

Standardului JPEG �La efectuarea compresiei, se transforma matricea in blocuri si se cuantizeaza fiecare bloc �La de-compresie se inmulteste fiecare bloc cu matricea de cuantizare si se obtine imaginea reconstruita �Cuantizarea inseamna rotunjira la cel mai apropiat intreg

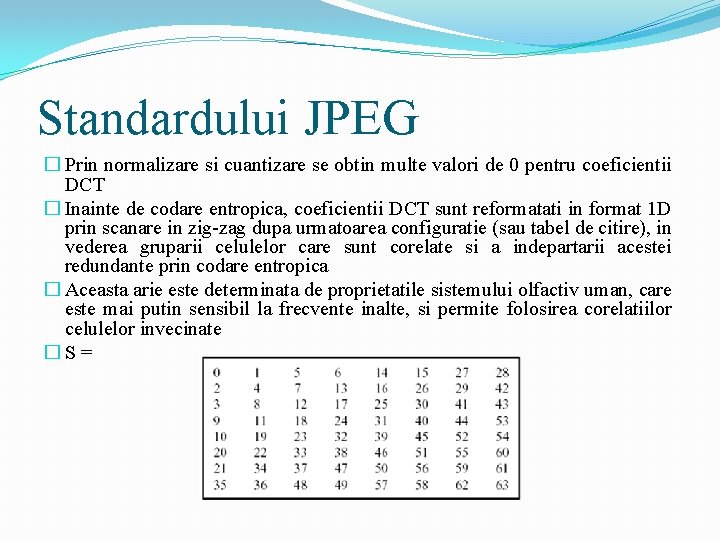

Standardului JPEG � Prin normalizare si cuantizare se obtin multe valori de 0 pentru coeficientii DCT � Inainte de codare entropica, coeficientii DCT sunt reformatati in format 1 D prin scanare in zig-zag dupa urmatoarea configuratie (sau tabel de citire), in vederea gruparii celulelor care sunt corelate si a indepartarii acestei redundante prin codare entropica � Aceasta arie este determinata de proprietatile sistemului olfactiv uman, care este mai putin sensibil la frecvente inalte, si permite folosirea corelatiilor celulelor invecinate � S =

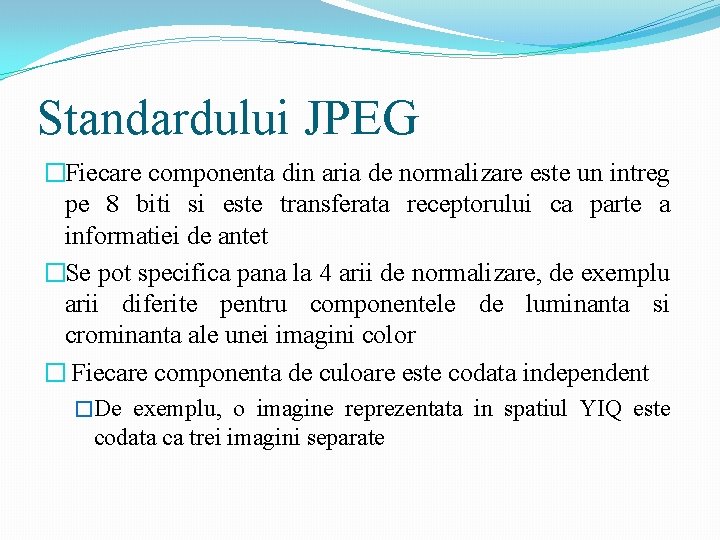

Standardului JPEG �Fiecare componenta din aria de normalizare este un intreg pe 8 biti si este transferata receptorului ca parte a informatiei de antet �Se pot specifica pana la 4 arii de normalizare, de exemplu arii diferite pentru componentele de luminanta si crominanta ale unei imagini color � Fiecare componenta de culoare este codata independent �De exemplu, o imagine reprezentata in spatiul YIQ este codata ca trei imagini separate

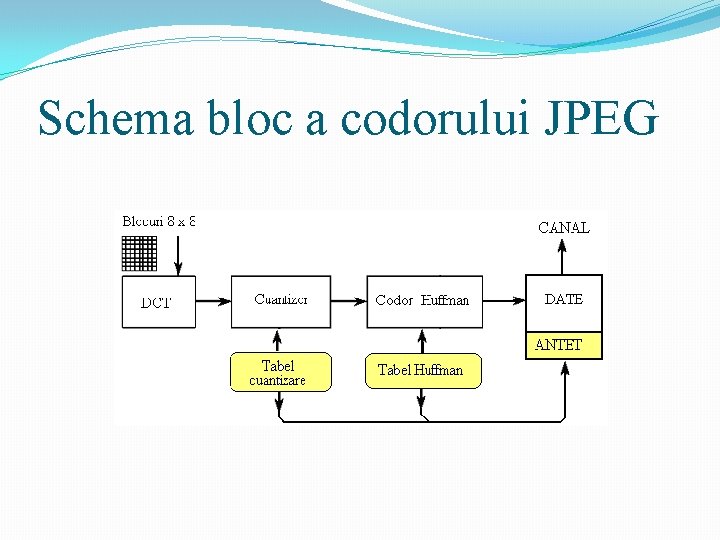

Schema bloc a codorului JPEG

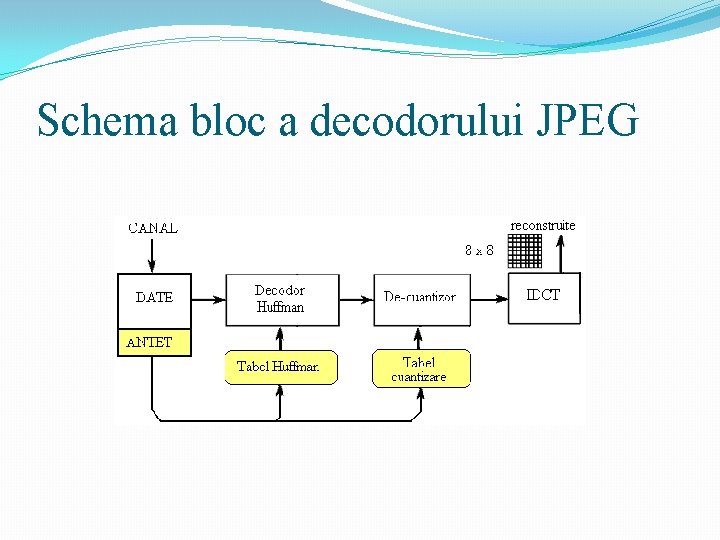

Schema bloc a decodorului JPEG

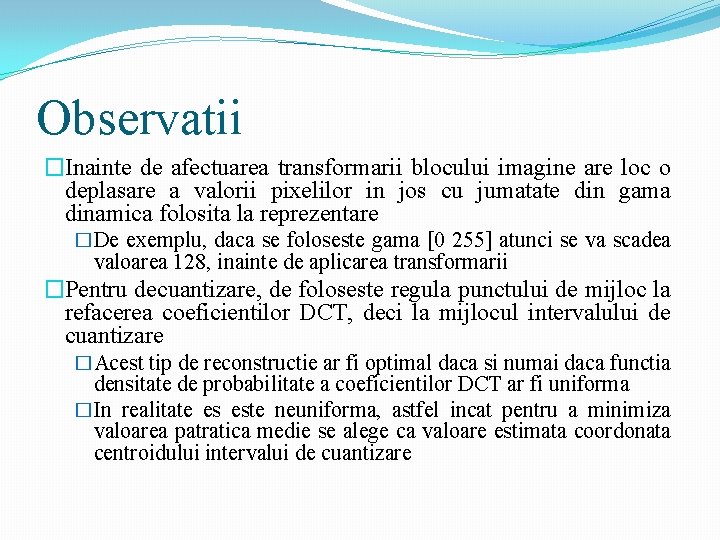

Observatii �Inainte de afectuarea transformarii blocului imagine are loc o deplasare a valorii pixelilor in jos cu jumatate din gama dinamica folosita la reprezentare �De exemplu, daca se foloseste gama [0 255] atunci se va scadea valoarea 128, inainte de aplicarea transformarii �Pentru decuantizare, de foloseste regula punctului de mijloc la refacerea coeficientilor DCT, deci la mijlocul intervalului de cuantizare �Acest tip de reconstructie ar fi optimal daca si numai daca functia densitate de probabilitate a coeficientilor DCT ar fi uniforma �In realitate es este neuniforma, astfel incat pentru a minimiza valoarea patratica medie se alege ca valoare estimata coordonata centroidului intervalui de cuantizare

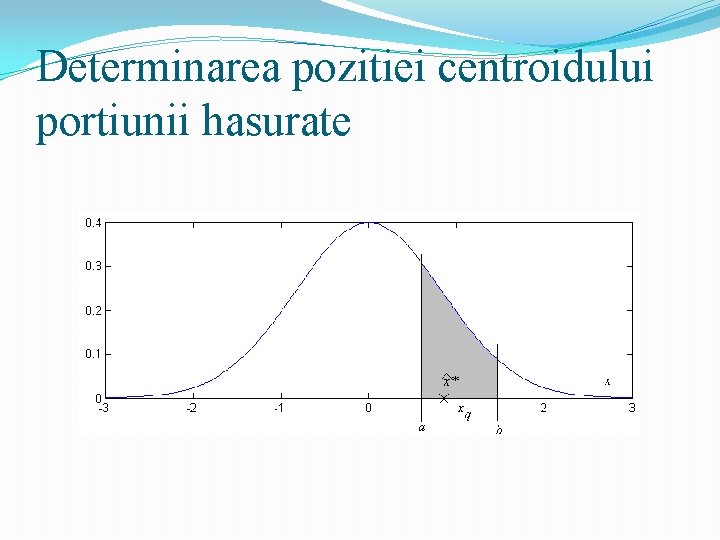

Determinarea pozitiei centroidului portiunii hasurate

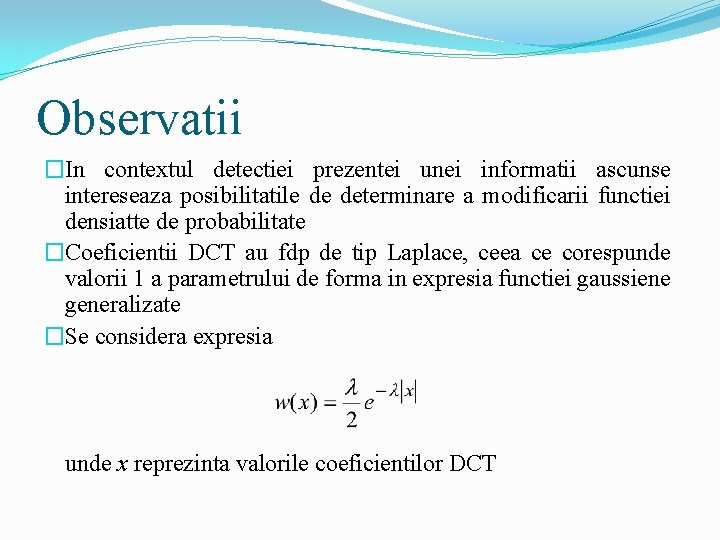

Observatii �In contextul detectiei prezentei unei informatii ascunse intereseaza posibilitatile de determinare a modificarii functiei densiatte de probabilitate �Coeficientii DCT au fdp de tip Laplace, ceea ce corespunde valorii 1 a parametrului de forma in expresia functiei gaussiene generalizate �Se considera expresia unde x reprezinta valorile coeficientilor DCT

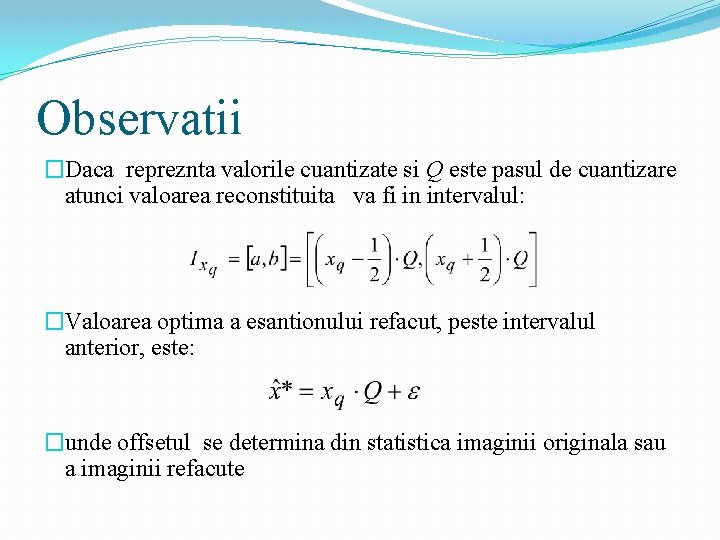

Observatii �Daca repreznta valorile cuantizate si Q este pasul de cuantizare atunci valoarea reconstituita va fi in intervalul: �Valoarea optima a esantionului refacut, peste intervalul anterior, este: �unde offsetul se determina din statistica imaginii originala sau a imaginii refacute
Exemplu �Sa se faca compresia imaginii s prin metoda codarii transformarii cu pierdere de informatie:
Exemplu �Matricea transformarii cosinus discrete este: �Transformata cosinus discreta aplicata imaginii s este:

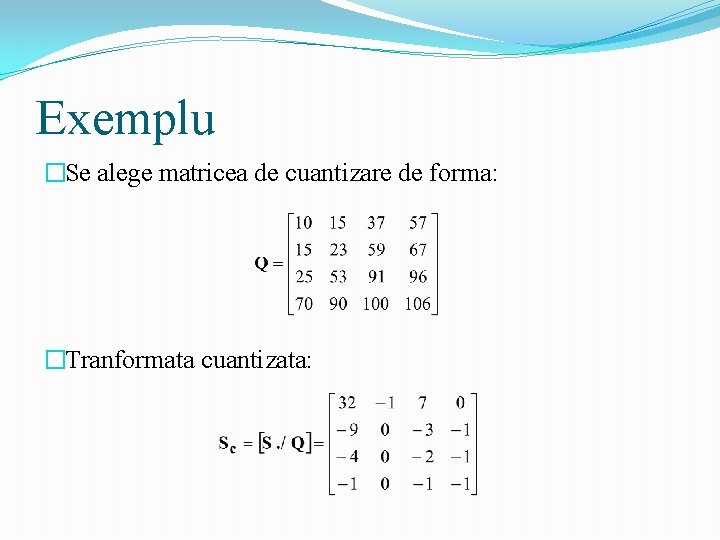

Exemplu �Se alege matricea de cuantizare de forma: �Tranformata cuantizata:
Exemplu �Neglijand coeficientii mai mici de 1, 2. 5 si 5 din maximumul coeficientilor AC se obtin transformatele ponderate reduse:

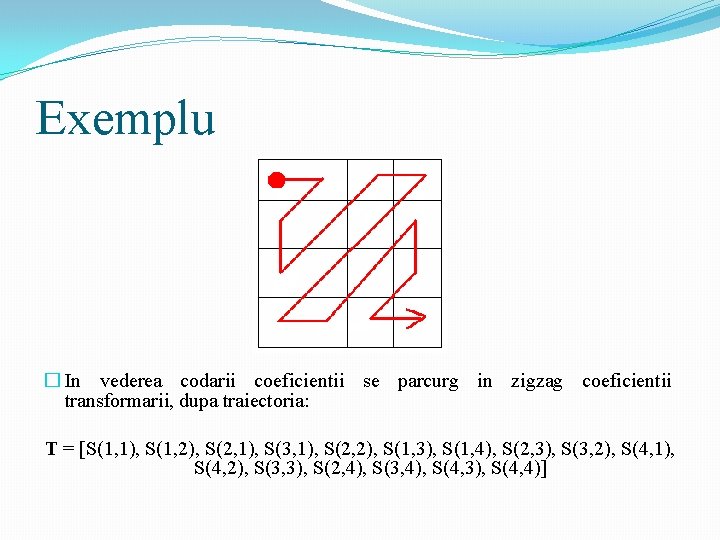

Exemplu � In vederea codarii coeficientii se parcurg in zigzag coeficientii transformarii, dupa traiectoria: T = [S(1, 1), S(1, 2), S(2, 1), S(3, 1), S(2, 2), S(1, 3), S(1, 4), S(2, 3), S(3, 2), S(4, 1), S(4, 2), S(3, 3), S(2, 4), S(3, 4), S(4, 3), S(4, 4)]

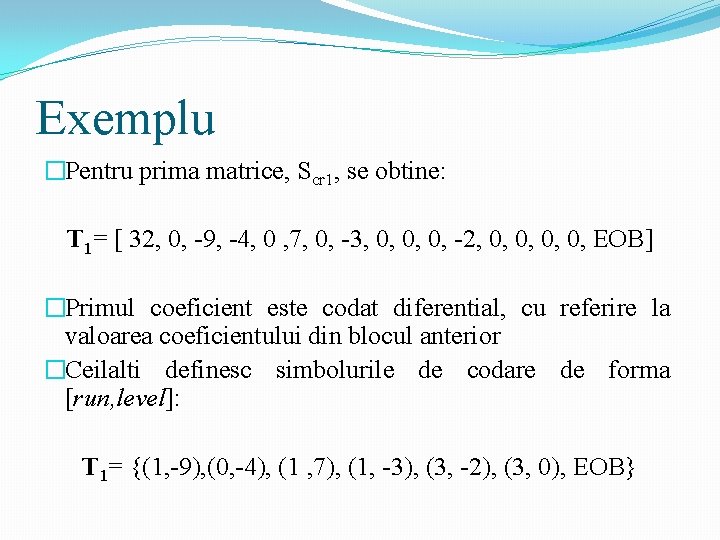

Exemplu �Pentru prima matrice, Scr 1, se obtine: T 1= [ 32, 0, -9, -4, 0 , 7, 0, -3, 0, 0, 0, -2, 0, 0, EOB] �Primul coeficient este codat diferential, cu referire la valoarea coeficientului din blocul anterior �Ceilalti definesc simbolurile de codare de forma [run, level]: T 1= {(1, -9), (0, -4), (1 , 7), (1, -3), (3, -2), (3, 0), EOB}

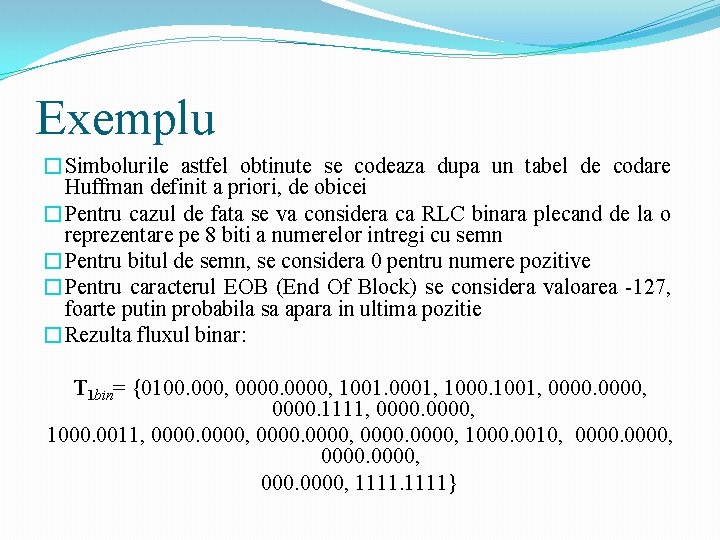

Exemplu �Simbolurile astfel obtinute se codeaza dupa un tabel de codare Huffman definit a priori, de obicei �Pentru cazul de fata se va considera ca RLC binara plecand de la o reprezentare pe 8 biti a numerelor intregi cu semn �Pentru bitul de semn, se considera 0 pentru numere pozitive �Pentru caracterul EOB (End Of Block) se considera valoarea -127, foarte putin probabila sa apara in ultima pozitie �Rezulta fluxul binar: T 1 bin= {0100. 000, 0000, 1001. 0001, 1000. 1001, 0000, 0000. 1111, 0000, 1000. 0011, 0000, 1000. 0010, 0000, 0000, 1111}

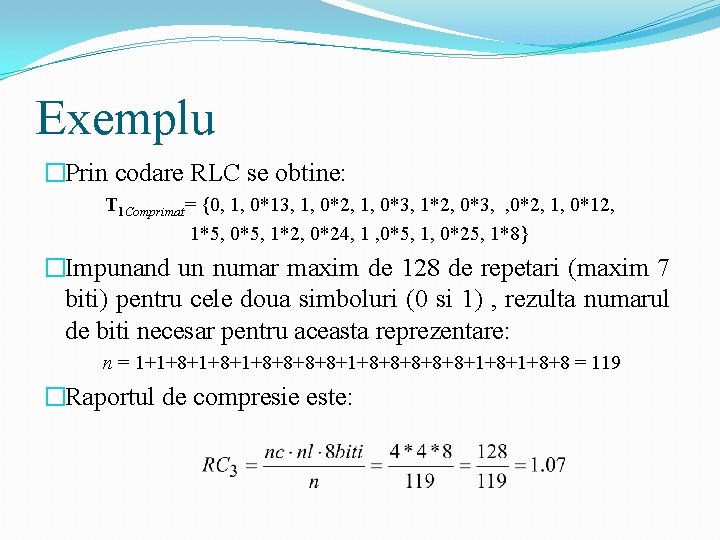

Exemplu �Prin codare RLC se obtine: T 1 Comprimat= {0, 1, 0*13, 1, 0*2, 1, 0*3, 1*2, 0*3, , 0*2, 1, 0*12, 1*5, 0*5, 1*2, 0*24, 1 , 0*5, 1, 0*25, 1*8} �Impunand un numar maxim de 128 de repetari (maxim 7 biti) pentru cele doua simboluri (0 si 1) , rezulta numarul de biti necesar pentru aceasta reprezentare: n = 1+1+8+1+8+8+8+8+8+1+8+8 = 119 �Raportul de compresie este:

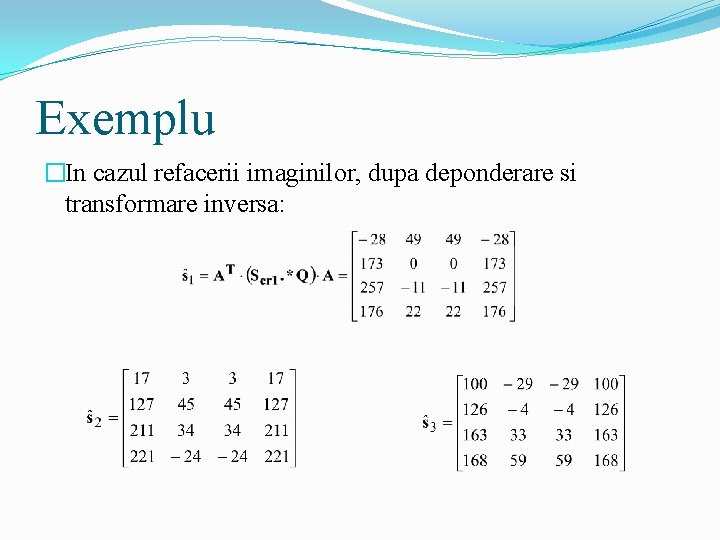

Exemplu �In cazul refacerii imaginilor, dupa deponderare si transformare inversa:
Reconstructia imaginilor din trunchierea transformarilor
Exemplu � Compresia imaginii „cameraman” cu algoritmul JPEG si blocuri de marime 8 x 8 � S-au considerat mai multe variante in care numarul de coeficienti considerati ai transformarii sunt 4, 9 si 16 � Raportul de compresie este: unde nl este numarul de linii nc este numarul de coloane np este numarul de pixeli nb_per_pixel este numarul de biti pentru un pixel n_blocuri este numarul de blocuri in care se descompune imaginea (blocuri de dimensiune 8 x 8) n_coef este numarul de coeficienti ai transformarii ce sunt memorati, n_bit_per_coef este numarul de biti pentru reprezentarea unui coeficient
Exemplu � Este interesant de observat ca aceste valori ale raportului de compresie s-au obtinut fara a se considera si codarea entropica la care este supusa imaginea dupa normalizare si scanare in zig-zag � Numarul de variabil de coeficienti se obtine prin modificarea matricii de ponderare

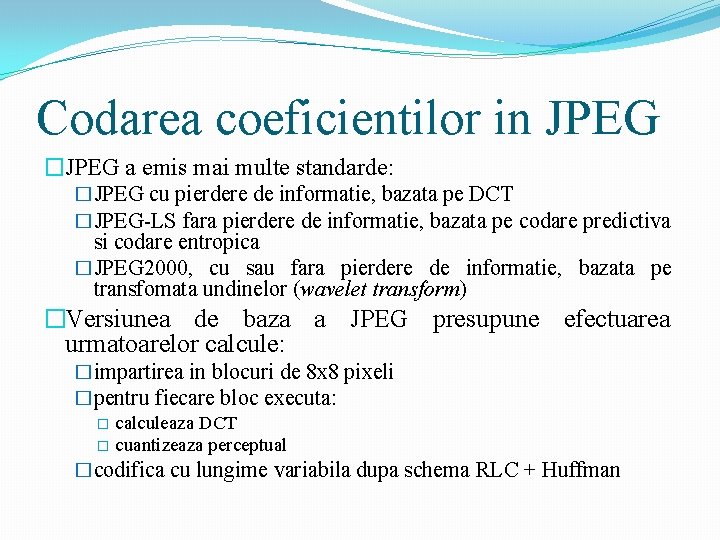

Codarea coeficientilor in JPEG �JPEG a emis mai multe standarde: �JPEG cu pierdere de informatie, bazata pe DCT �JPEG-LS fara pierdere de informatie, bazata pe codare predictiva si codare entropica �JPEG 2000, cu sau fara pierdere de informatie, bazata pe transfomata undinelor (wavelet transform) �Versiunea de baza a JPEG presupune efectuarea urmatoarelor calcule: �impartirea in blocuri de 8 x 8 pixeli �pentru fiecare bloc executa: � calculeaza DCT � cuantizeaza perceptual �codifica cu lungime variabila dupa schema RLC + Huffman

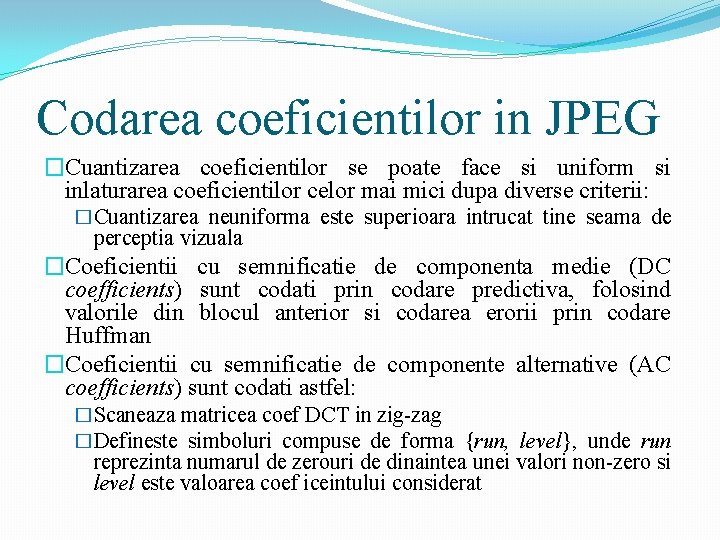

Codarea coeficientilor in JPEG �Cuantizarea coeficientilor se poate face si uniform si inlaturarea coeficientilor celor mai mici dupa diverse criterii: �Cuantizarea neuniforma este superioara intrucat tine seama de perceptia vizuala �Coeficientii cu semnificatie de componenta medie (DC coefficients) sunt codati prin codare predictiva, folosind valorile din blocul anterior si codarea erorii prin codare Huffman �Coeficientii cu semnificatie de componente alternative (AC coefficients) sunt codati astfel: �Scaneaza matricea coef DCT in zig-zag �Defineste simboluri compuse de forma {run, level}, unde run reprezinta numarul de zerouri de dinaintea unei valori non-zero si level este valoarea coef iceintului considerat

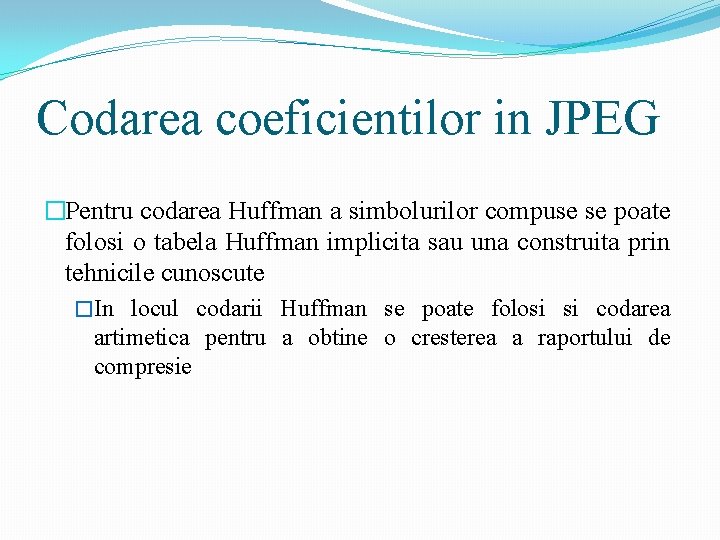

Codarea coeficientilor in JPEG �Pentru codarea Huffman a simbolurilor compuse se poate folosi o tabela Huffman implicita sau una construita prin tehnicile cunoscute �In locul codarii Huffman se poate folosi si codarea artimetica pentru a obtine o cresterea a raportului de compresie

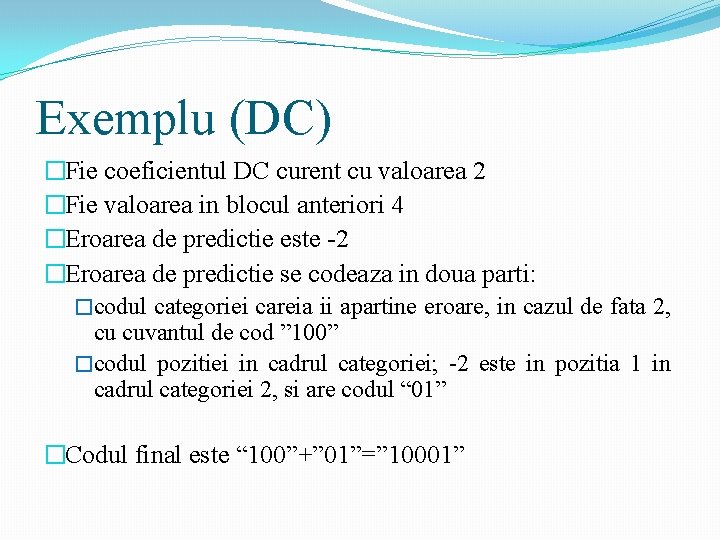

Exemplu (DC) �Fie coeficientul DC curent cu valoarea 2 �Fie valoarea in blocul anteriori 4 �Eroarea de predictie este -2 �Eroarea de predictie se codeaza in doua parti: �codul categoriei careia ii apartine eroare, in cazul de fata 2, cu cuvantul de cod ” 100” �codul pozitiei in cadrul categoriei; -2 este in pozitia 1 in cadrul categoriei 2, si are codul “ 01” �Codul final este “ 100”+” 01”=” 10001”
Exemplu (AC) �Fie primul simbol (0, 5) �Valoarea “ 5” este reprezentata in doua parti �Prima valoare este data de categoria careia ii apartine valoare “ 5” � In cazul de fata “ 3” cu codul “ 100” �A doua valoare, este data de pozitia in cadrul categoriei � In cazul de fata “ 5” este in pozitia 5 in categoria 3 si are codul “ 101” �Codul final este “ 100+101”

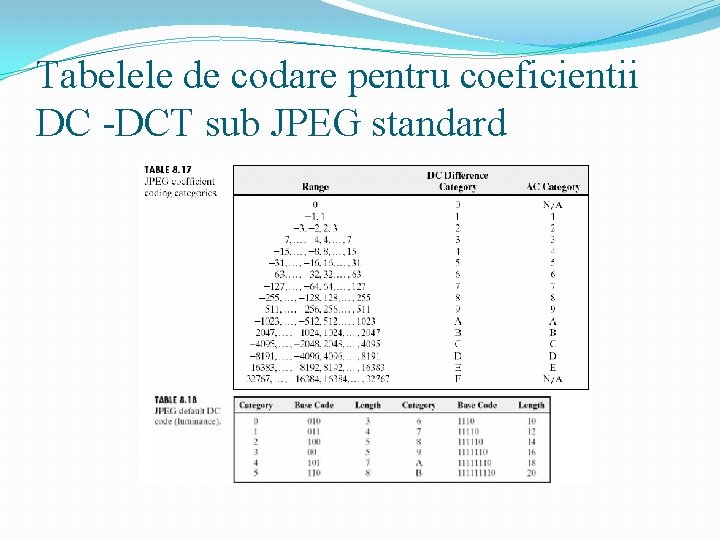

Tabelele de codare pentru coeficientii DC -DCT sub JPEG standard
Tabelele de codare pentru coeficientii ACDC -DCT sub JPEG standard

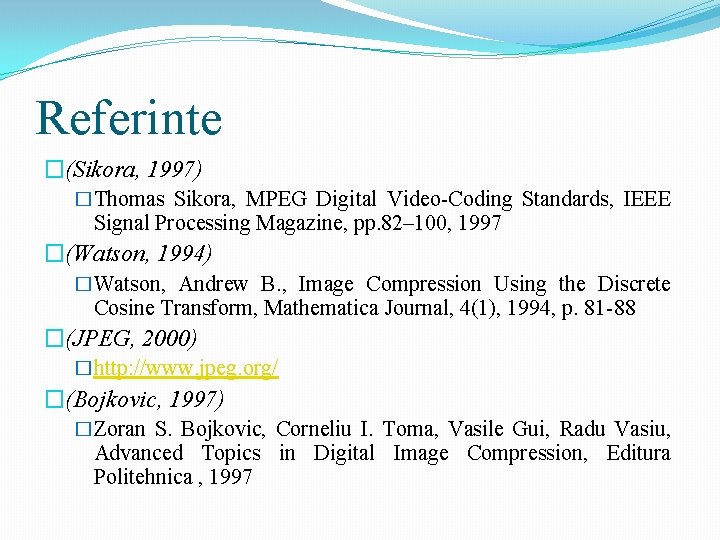

Referinte �(Sikora, 1997) �Thomas Sikora, MPEG Digital Video-Coding Standards, IEEE Signal Processing Magazine, pp. 82– 100, 1997 �(Watson, 1994) �Watson, Andrew B. , Image Compression Using the Discrete Cosine Transform, Mathematica Journal, 4(1), 1994, p. 81 -88 �(JPEG, 2000) �http: //www. jpeg. org/ �(Bojkovic, 1997) �Zoran S. Bojkovic, Corneliu I. Toma, Vasile Gui, Radu Vasiu, Advanced Topics in Digital Image Compression, Editura Politehnica , 1997
