Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler Fighting State Explosion Automatische Berechnung eines Fortschrittsmaßes für die Sweep. Line-Methode Jannis Hermanns Seminar Petrinetze, 9. 5. 2005

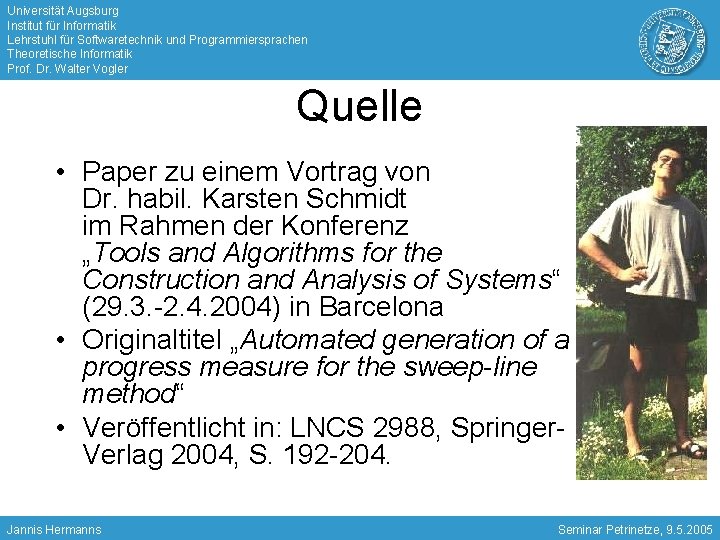

Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler Quelle • Paper zu einem Vortrag von Dr. habil. Karsten Schmidt im Rahmen der Konferenz „Tools and Algorithms for the Construction and Analysis of Systems“ (29. 3. -2. 4. 2004) in Barcelona • Originaltitel „Automated generation of a progress measure for the sweep-line method“ • Veröffentlicht in: LNCS 2988, Springer. Verlag 2004, S. 192 -204. Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler Problem • Effiziente Beantwortung von Erreichbarkeitsfragen für beschränkte Petrinetze • 12 Speisende Philosophen: 60 Stellen, 48 Transitionen & beschränkt • Aber: 531. 440 erreichbare Zustände • Problem: State-Explosion! Jannis Hermanns Seminar Petrinetze, 9. 5. 2005

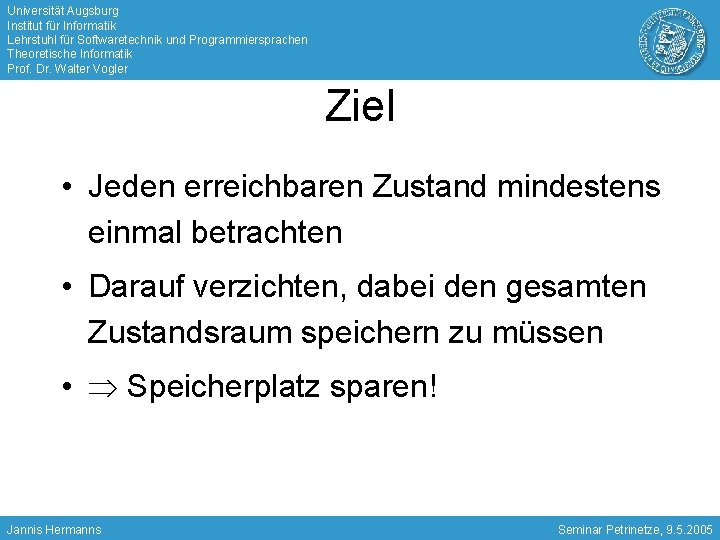

Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler Ziel • Jeden erreichbaren Zustand mindestens einmal betrachten • Darauf verzichten, dabei den gesamten Zustandsraum speichern zu müssen • Speicherplatz sparen! Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler Lösung • Bestimmte Eigenschaften des Netzes kurz analysieren • Während der Erforschung des Zustandsraumes bestimmte Zustände aussortieren • Immer nur einen Teil der erreichbaren Markierungen im Speicher haben! Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler Inhalt 1. Sweep-Line-Methode 2. Theorie: Monotones Fortschrittsmaß 3. Allgemeine Sweep-Line-Methode 4. Praxis: Inkrementelles Fortschrittsmaß 5. Geometrische Interpretation 6. Optimierungsmöglichkeiten 7. Kombination mit anderen Reduktionstechniken Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 1. Sweep-Line-Methode • Unterteilung der Zustände in drei Gruppen 1. Unbekannte Zustände 2. Gesehene Zustände (noch nicht fertig abgearbeitet) 3. Komplett abgearbeitete Zustände Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 1. Sweep-Line-Methode • Die zweite Gruppe wird als „Front“ bezeichnet • Die dritte Gruppe soll möglichst klein gehalten werden • Darf man Zustände aus der dritten Gruppe einfach löschen? Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 1. Sweep-Line-Methode • Man darf Zustände, die nie wieder vorkommen können, löschen • Während der Erforschung des Zustandsraumes Erreichbarkeitsfragen für jeden Zustand beantworten • Wie kann man entscheiden, welche Zustände frühzeitig gelöscht werden dürfen Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 2. Monotones Fortschrittsmaß • Ein Fortschrittsmaß ist eine Funktion p: M N (N sei beliebige Menge mit partieller Ordnung ≤) • p(M) liefert den Fortschrittswert der Markierung M Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 2. Monotones Fortschrittsmaß • Folgt aus M[t M‘, dass p(M) ≤ p(M‘) so heißt das Fortschrittsmaß monoton • Jedes Feuern einer Transition bedeutet einen Fortschritt des Systems (bzw. keinen Rückschritt) • Antwort auf die Frage, welche Zustände frühzeitig gelöscht werden dürfen Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 2. Monotones Fortschrittsmaß • Ziel der S-L-M: Speicherplatz sparen • S-L-M benutzt ein Fortschrittsmaß, um Zustände während der Erforschung des Zustandsraumes löschen zu können • Welche Zustände dürfen gelöscht werden? Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 2. Monotones Fortschrittsmaß • Start: Front besteht nur aus MN • Alle aktivierten Transitionen werden geschaltet und die erreichten Zustände zur Front hinzugefügt • MN verlässt die Front Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 2. Monotones Fortschrittsmaß • Front besteht aus unmittelbaren Folgezuständen von MN • MN ist (in) „komplett erforscht“ • Entscheidung: MN löschen, oder noch nicht? Jannis Hermanns Seminar Petrinetze, 9. 5. 2005

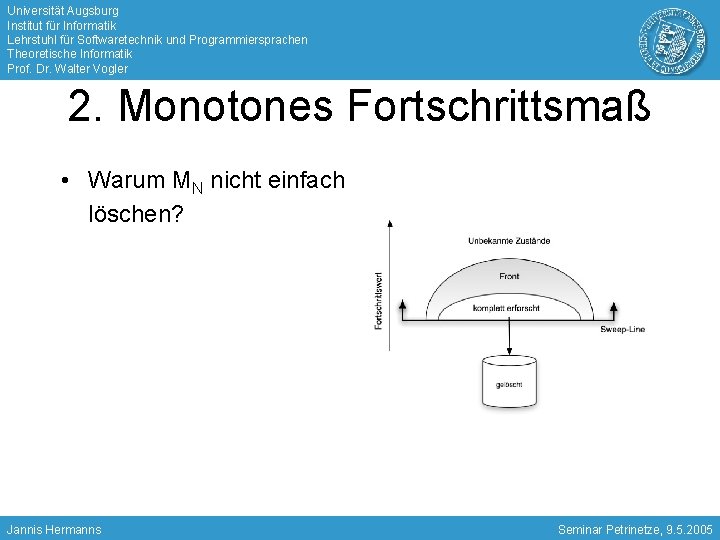

Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 2. Monotones Fortschrittsmaß • Warum MN nicht einfach löschen? Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 2. Monotones Fortschrittsmaß • Warum MN nicht einfach löschen? • MN könnte auf einem Kreis liegen, • Algorithmus würde in Endlosschleife geraten! • Wann darf MN gelöscht werden? Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 2. Monotones Fortschrittsmaß • Regel: Aus „komplett erforscht“ dürfen alle die Zustände gelöscht werden, deren Fortschrittswert kleiner ist als der minimale in der Front • Sie kommen nie mehr vor Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 2. Monotones Fortschrittsmaß • Ein monotones Fortschrittsmaß ermöglicht erst das Anwenden der Sweep-Line. Methode • Dieser Ansatz hat nur begrenzte Reichweite • Was passiert bei Kreisen im Erreichbarkeitsgraphen? • Hier besteht Verbesserungsbedarf! Jannis Hermanns Seminar Petrinetze, 9. 5. 2005

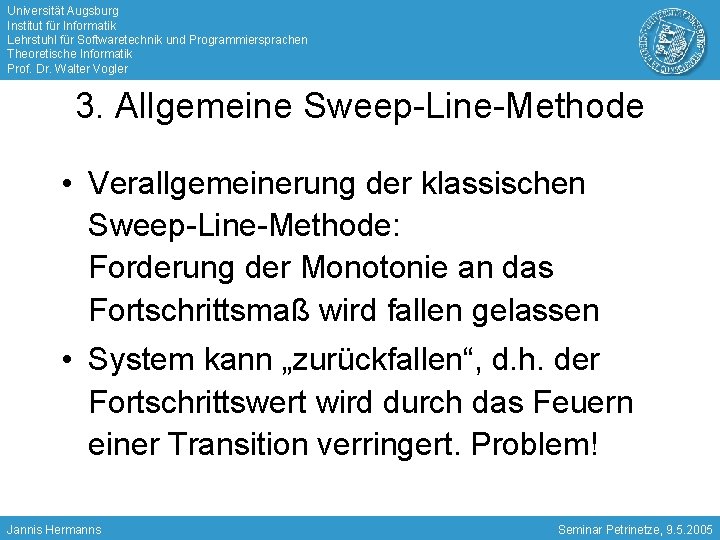

Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 3. Allgemeine Sweep-Line-Methode • Verallgemeinerung der klassischen Sweep-Line-Methode: Forderung der Monotonie an das Fortschrittsmaß wird fallen gelassen • System kann „zurückfallen“, d. h. der Fortschrittswert wird durch das Feuern einer Transition verringert. Problem! Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 3. Allgemeine Sweep-Line-Methode • Zwei Markierungen M und M‘ mit M[t M‘ und p(M)>p(M‘) bilden eine Rückschrittskante • Problem: Algorithmus weiß nicht, ob er M‘ schon untersucht hat • Lösung: Markierungen wie M‘ werden als persistent markiert. Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 3. Allgemeine Sweep-Line-Methode • Bei Entdeckung einer Rückschrittskante wird die erreichte Markierung sofort aus der Front entfernt und als persistent markiert • Mit dem Rest der Markierungen wird wie gewohnt verfahren Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 3. Allgemeine Sweep-Line-Methode • Nachdem alle Zustände erforscht worden sind, bleibt eine Menge von als persistent markierten Zuständen • Diese werden als Front für eine weiteren Durchgang der S-L-M benutzt • So können zwar weitere Durchgänge nötig werden, aber es wird schließlich jede Markierung mindestens einmal besucht Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 3. Allgemeine Sweep-Line-Methode • Warum terminiert der Algorithmus? • Sweep-Line-Methode funktioniert nur mit beschränkten Petrinetzen • Wurde ein Zustand einmal als persistent markiert, wird er nicht mehr gelöscht Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 3. Allgemeine Sweep-Line-Methode • Jeder neue Durchgang benötigt eine „frische“ persistente Markierung • Der Vorrat an Markierungen ist begrenzt • Algorithmus besucht jede erreichbare Markierung mindestens ein Mal und terminiert Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 4. Inkrementelles Fortschrittsmaß • Fortschrittsmaß soll sich einfach und schnell berechnen lassen • Idee: inkrementelles Fortschrittsmaß, bestehend aus: – Fortschrittswert der Anfangsmarkierung MN – Abstandsfunktion für Transitionen o: T Q – Für alle M[t M‘ gilt p(M‘)=p(M)+o(t) Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 4. Inkrementelles Fortschrittsmaß • Ist einfach und schnell in der Handhabung, aber wie gewinnt man es? Fortschrittswert der Anfangsmarkierung beliebig, Abstände der Transitionen dürfen jedoch nicht willkürlich gewählt werden • Problem: Jeder Markierung muss genau ein Fortschrittswert zugeordnet werden Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 4. Inkrementelles Fortschrittsmaß • Lässt sich eine Markierung durch zwei verschiedene Schaltfolgen erzeugen, müssen die Summen der Abstände beider Schaltfolgen gleich sein • Sei M[w M‘ und M[w‘ M‘ und parikh(w) parikh(w‘) sowie w=t 1. . . tn und w‘=tn+1. . . tm • Dann ist mindestens eine Transition in {t 1, . . . , tm} linear abhängig von den restlichen Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 4. Inkrementelles Fortschrittsmaß • Diese lineare Abhängigkeit ist zentrale Eigenschaft der automatischen Berechnung eines Fortschrittsmaßes: 1. Bestimmung einer maximale Teilmenge U von linear unabhängigen Transitionen 2. Definieren der Abstände der Transitionen in U 3. Berechnung der Abstände der restlichen Transitionen Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 4. Inkrementelles Fortschrittsmaß • Transitionen in U sind linear unabhängig, ihre Abstände deshalb beliebig wählbar • Abstände der restlichen Transitionen lassen sich jetzt leicht berechnen! Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 4. Inkrementelles Fortschrittsmaß • Wir wissen: alle t U sind linear abhängig von t 1, . . . , tn U • Also gilt: ∆t= 1∆t 1+. . . + n∆tn • Als Abstand für t ergibt sich o(t)= 1 o(t 1)+. . . + no(∆tn) Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 4. Inkrementelles Fortschrittsmaß • Dieses Fortschrittsmaß ist leicht zu berechnen und einfach zu handhaben • Allerdings ist die Berechnung in zwei Punkten nicht deterministisch: 1. Wahl von U 2. Wahl der Abstände der Transitionen in U Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 4. Inkrementelles Fortschrittsmaß • Negative Abstände sind schlecht • Jeder Zustand, der durch eine Transition mit negativem Abstand erreicht wird, muss gespeichert werden • Je mehr Transitionen mit negativem Abstand, desto geringer die Speicherplatzersparnis Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 5. Geometrische Interpretation • Für n linear unabhängige Transitionen lässt sich das Fortschrittsmaß als n-dimensionales Koordinatensystem verstehen • Jeder erreichbare Markierung entspricht einem Punkt • ∆t wird als Vektor betrachtet: M[t M‘ wird verstanden als die Verschiebung des Punktes M durch den Vektor t auf den Punkt M‘ Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 5. Geometrische Interpretation Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 6. Optimierungsmöglichkeiten • Vorgehensweise zur automatischen Berechnung von p() ist in zwei Punkten nicht deterministisch: 1. Wahl von U 2. Abstände von Transitionen in U • Jannis Hermanns Kann man so die Qualität von p() beeinflussen? Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 6. Optimierungsmöglichkeiten Jannis Hermanns Seminar Petrinetze, 9. 5. 2005

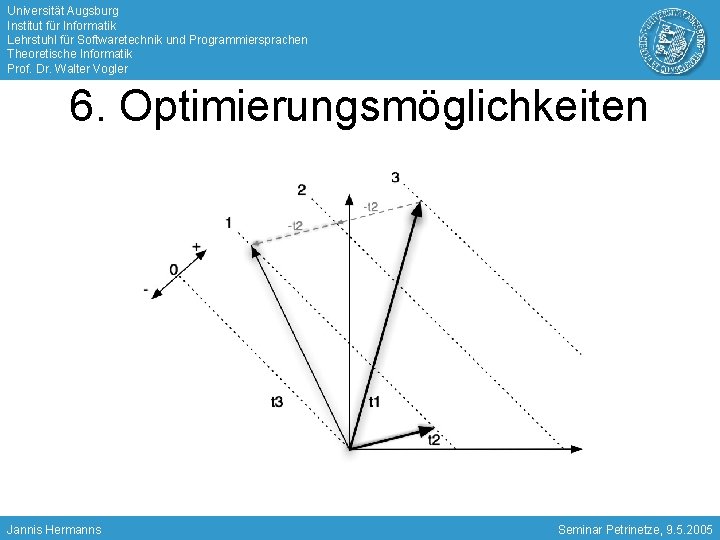

Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 6. Optimierungsmöglichkeiten Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 6. Optimierungsmöglichkeiten Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 6. Optimierungsmöglichkeiten • U sollte so gewählt werden, dass möglichst viele Transitionen einen kleinen positiven, möglichst wenige einen großen negativen Abstand erhalten • Beides konnte aber noch nicht als lineares Optimierungsproblem formuliert werden • Future research! Jannis Hermanns Seminar Petrinetze, 9. 5. 2005

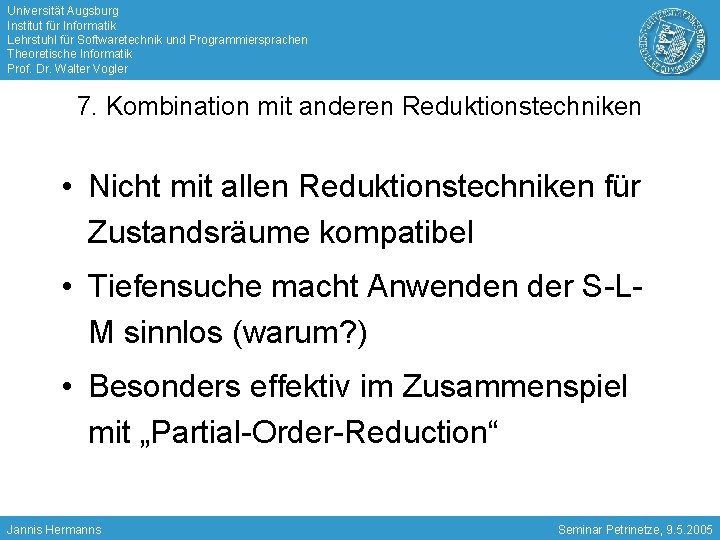

Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 7. Kombination mit anderen Reduktionstechniken • Nicht mit allen Reduktionstechniken für Zustandsräume kompatibel • Tiefensuche macht Anwenden der S-LM sinnlos (warum? ) • Besonders effektiv im Zusammenspiel mit „Partial-Order-Reduction“ Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler 7. Kombination mit anderen Reduktionstechniken Jannis Hermanns Seminar Petrinetze, 9. 5. 2005

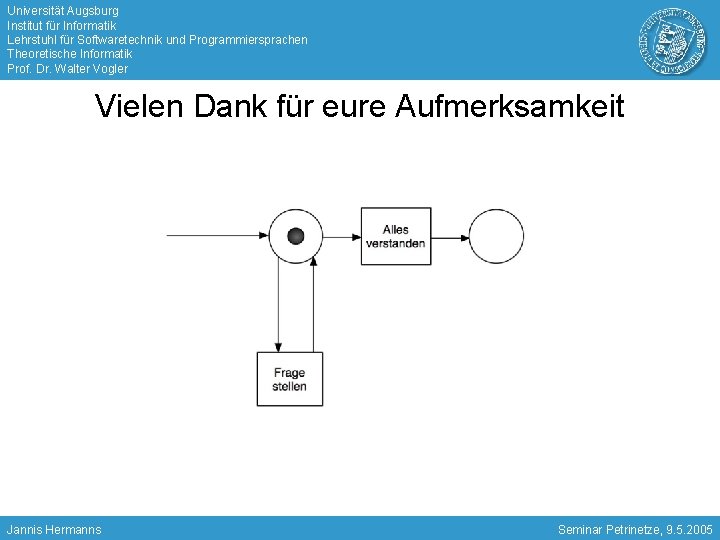

Universität Augsburg Institut für Informatik Lehrstuhl für Softwaretechnik und Programmiersprachen Theoretische Informatik Prof. Dr. Walter Vogler Vielen Dank für eure Aufmerksamkeit Jannis Hermanns Seminar Petrinetze, 9. 5. 2005
