Universitatea “Politehnica” din Bucureşti Facultatea de Electronică, Telecomunicaţii şi Tehnologia Informaţiei Sistem de monitorizare şi control prin Internet cu procesor ARM Conducător ştiinţific S. L. Dr. Ing. Niţă Iulian Absolvent Ignat D. Mihai

Cuprinsul prezentării Concepte despre monitorizare şi control şi domeniile de aplicabilitate Schema implementării Integrarea hardware-software Calibrarea senzorilor Prezentarea sistemului Concluzii

Monitorizarea presupune urmărirea evoluţiei anumitor puncte de interes (parametri fizici, chimici, etc. ) Controlul presupune aducerea in anumite limite acceptate ale punctelor de interes Monitorizarea şi controlul parametrilor sunt importante pentru domenii precum: industrial, casnic, ş. a. m. d. Concepte

Schema implementării Raspberry Pi model B revizia 1 (256 MB RAM) Convertor analog-digital MCP 3008 Convertor digital-analog MCP 4921 Senzori: TMP 36, SYH-2 R, LHi 878

Software Raspian OS Geany 1. 23. 1 Apache 2. 2. 22 Limbaj Python v 3. 2. 3 HTML Biblioteca de funcţii GPIO Rpi. GPIO

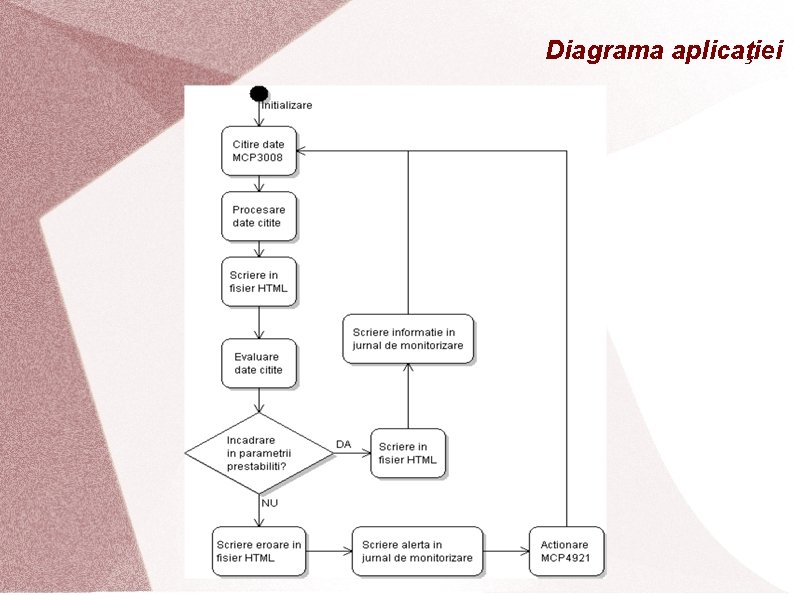

Diagrama aplicaţiei

Implementare hardware-software Secvenţă de citire date de la convertor MCP 3008

Implementare hardware-software Secvenţă de scriere date către convertor MCP 4921

Versiune Matlab: R 2011 b Calibrarea senzorului de temperatură Vout (citită la 27°C)=0. 77 V

Calibrarea senzorului de umiditate ;

Rezultat “Curve Fitting Tool”

Prezentarea interfeţei Web Sistem de testare: Intel Core 2 Duo E 6550, 4 GB RAM, Win. XP Intervale presetate: -temperatură: 20 -28 °C -umiditate: 20 -90%

Concluzii Raspberry Pi – o platformă hardware cu potenţial pentru aplicaţii embedded Raspian – mediu de dezvoltare sofware facil Python – un limbaj de programare dinamic, cu o sintaxă simplificată Interfaţa GPIO + bibliotecile Python – punte între mediul fizic şi mediul virtual

Concluzii Folosirea componentelor de putere mică creşte gradul de integrare al aplicaţiei => numărul de funcţii ale echipamentelor va creşte în timp ce dimensiunile acestora vor scădea Aplicaţiile de monitorizare şi control la distanţă îsi vor continua extinderea ca domenii de aplicabilitate, într-o societate în continuă dezvoltare cum este societatea în care trăim
