UNIVERSIT FRRES MENTOURI CONSTANTINE 1 FACULT DES SCIENCES
- Slides: 27
UNIVERSITÉ FRÈRES MENTOURI – CONSTANTINE 1 FACULTÉ DES SCIENCES DE LA TECHNOLOGIE DÉPARTEMENT DE GÉNIE MÉCANIQUE FILIÈRE : GÉNIE MÉCANIQUE Construction mécanique 2 3 È M E ANNÉE LICENCE - CONSTRUCTION MÉCANIQUE Pr Smail BENISSAAD 4/29/2020 TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 1
Plan de l’exposé CHAPITRE 4 1. Généralités 2. Principe de transmission 3. Tensions dans les brins 4. Pression de contact 5. Glissement fonctionnel 6. Longueur du lien 7. Conséquences pratiques Transmission par liens flexibles : les courroies 4/29/2020 TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 2
1. GÉNÉRALITÉS 4/29/2020 I. Définitions – historique TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 3
1. GÉNÉRALITÉS 4/29/2020 II. Différentes types de liens flexibles a- Courroies plates TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 4
1. GÉNÉRALITÉS 4/29/2020 II. Différentes types de liens flexibles b- Courroies trapézoïdales TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 5

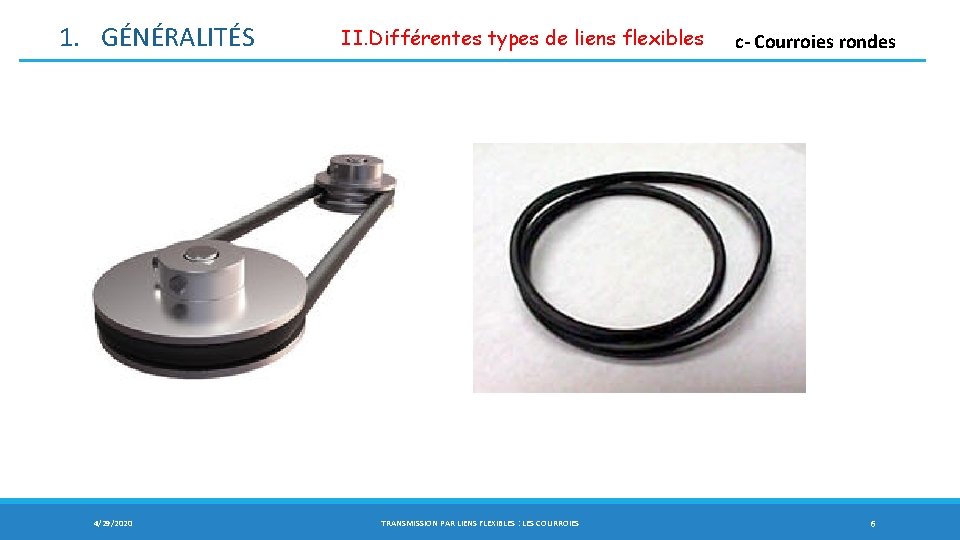

1. GÉNÉRALITÉS 4/29/2020 II. Différentes types de liens flexibles c- Courroies rondes TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 6
1. GÉNÉRALITÉS 4/29/2020 II. Différentes types de liens flexibles d- Courroies crantées TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 7
1. GÉNÉRALITÉS 4/29/2020 II. Différentes types de liens flexibles d- Courroies striées TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 8
2. PRINCIPE DE TRANSMISSION l D 2 D 1 O 1 O 2 Paliers : repère R 0 Figure 4. 1 : Principe de transmission par courroie 4/29/2020 TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 9
I. Tension de pose 3. TENSIONS DANS LES BRINS T 0 A D 1 y 0 R 1 O 1 R 2 C 1=0 B T 0 x 0 Figure 4. 2 : Tension de pose 4/29/2020 TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 10
I. Tension de marche 3. TENSIONS DANS LES BRINS t A Brin mou D 1 y 0 R 1 O 1 R 2 C 1 Brin tendu B T x 0 Figure 4. 3 : Tension de marche 4/29/2020 TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 11
3. TENSIONS DANS LES BRINS II. Relations liant T et t T a- Courroie plate pds d. Fi Élément de surface ds pfds O 1 y x t Figure 4. 4 : Actions extérieures agissant sur le lien (cas de contact sur jante) 4/29/2020 TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 12

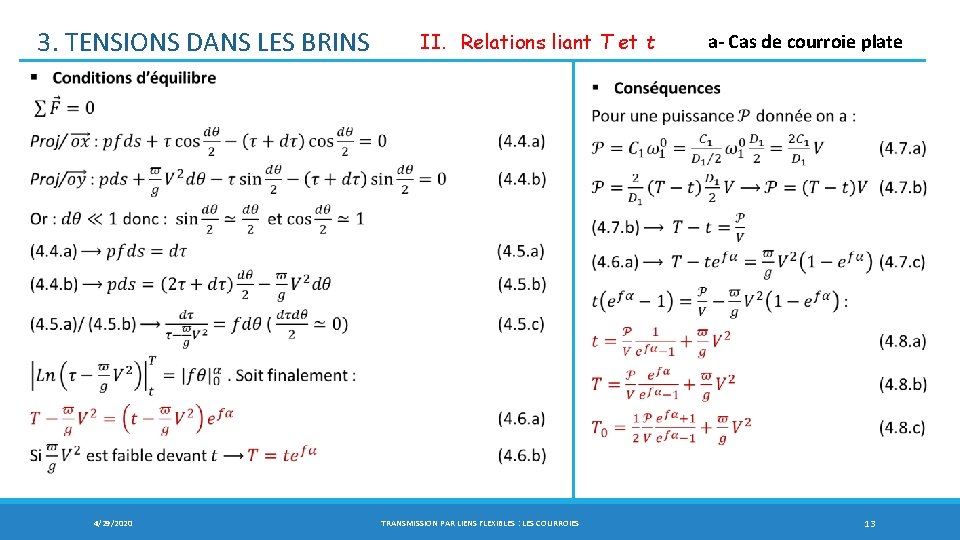

3. TENSIONS DANS LES BRINS II. Relations liant T et t 4/29/2020 TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES a- Cas de courroie plate 13
3. TENSIONS DANS LES BRINS II. Relations liant T et t b- Cas de courroie trapézoïdal y T O 1 x y t z Figure 4. 5 : Actions extérieures agissant sur le lien (cas de contact sur faces latérales de gorges – courroie trapézoïdale) 4/29/2020 TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 14
3. TENSIONS DANS LES BRINS 4/29/2020 II. Relations liant T et t b- Cas de courroie trapézoïdal TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 15
4. PRESSION DE CONTACT LIEN-POULIE a- Cas de contact sur jante e R O 1 Figure 4. 6 : Dimensions de l’élément du lien à contact sur jante 4/29/2020 TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 16
4. PRESSION DE CONTACT LIEN-POULIE a- Cas de contact sur jante p T O 1 t 4/29/2020 TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 17
4. PRESSION DE CONTACT LIEN-POULIE b- Cas de contact sur faces latérales de gorge L’/2 R 1 Rmoy R 2 h Figure 4. 6 : Dimensions de l’élément du lien à contact sur faces latérales de gorge 4/29/2020 TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 18
5. GLISSEMENT FONCTIONNEL § Cas de contact sur jante B T § Cas de contact sur faces latérales de gorge A’ O 1 A r 1 t Figure 4. 9 : Glissement fonctionnel 4/29/2020 TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 19
6. LONGUEUR DU LIEN Figure 4. 10 : Longueur de la courroie 4/29/2020 TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 20
7. CONSÉQUENCES PRATIQUES a- Paramètres optimales de transmission 4/29/2020 TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 21
7. CONSÉQUENCES PRATIQUES a- Paramètres optimales de transmission Lien Cuir Coton Caoutchouc + Poil de textile chameau Soie Nylon Acier Fonte (Poulie) 4/29/2020 TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 22
7. CONSÉQUENCES PRATIQUES a- Paramètres optimales de transmission l Brin tendu D 2 D 1 O 2 O 1 O Figure 4. 11 : Utilisation d’enrouleur 4/29/2020 TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 23
7. CONSÉQUENCES PRATIQUES a- Paramètres optimales de transmission Figure 4. 12 : Vitesse optimale 4/29/2020 TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 24
7. CONSÉQUENCES PRATIQUES b- Conditions de résistance Figure 4. 13 : Tensions en marche 4/29/2020 TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 25
7. CONSÉQUENCES PRATIQUES b- Conditions de résistance 4/29/2020 TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 26
7. CONSÉQUENCES PRATIQUES b- Conditions de pression 4/29/2020 TRANSMISSION PAR LIENS FLEXIBLES : LES COURROIES 27
