Université des Sciences et de Technologie Mohamed Boudiaf - ORAN Mobilité dans les réseaux IP Dr Mekkakia M Z Cours Master 2 SIR
Sommaire La mobilité dans Internet Les protocoles de micromobilité
Mobilité ? Agent Mère Internet Mobile Correspondant Agent Visité Rupture des communications Mobile Gestion des déplacements
Protocole mobile IP Le protocole Mobile IP développé à l’IETF permet à un nœud de se déplacer dans des réseaux visités tout en gardant son adresse IP initiale appartenant à son réseau mère (ou home network), permettant ainsi une connectivité globale et transparente au travers de l’Internet.
Mobilité L’objectif principal de la gestion de mobilité est de maintenir des informations sur la position des terminaux mobiles et de gérer leurs connexions lorsqu’ils se déplacent dans les zones de couvertures.
Mobile IPv 4 3 - Association de @Co. A ç l’agent mére Agent Mère Internet Mobile 2 - Enregistrement Correspondant Création de tunnel Agent Visité Mobile 1 - Acquisition d’une adresse Temporaire Co. A
Enregistrement NM A. Visité A. Mère Diffusion de l’obtention l’@ Demande d’enregistrement Réponse d’enregistrement
Encapsulation IP dans IP 8
Route Triangulaire Agent Mère Internet Correspondant Agent Visité Mobile Correspondant => Agent mère => Mobile
Fonctionnement (1) Le fonctionnement de Mobile IP est caractérisé par trois étapes essentielles : Obtention d’une adresse temporaire (COA : Care-Of-Address) pour les nœuds mobiles permettant leur localisation. Enregistrement de cette adresse auprès du Home Agent. Encapsulation des paquets arrivant au réseau d’abonnement en utilisant cette adresse temporaire.

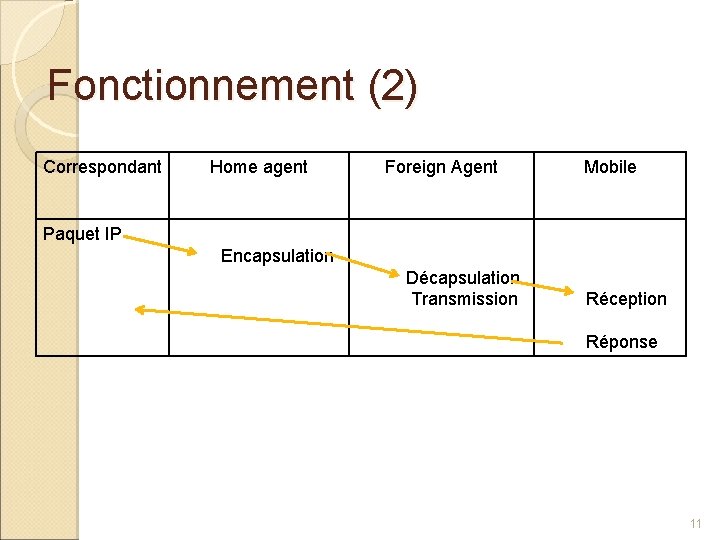

Fonctionnement (2) Correspondant Home agent Foreign Agent Mobile Paquet IP Encapsulation Décapsulation Transmission Réception Réponse 11
gestion de la mobilité Gestion de la mobilité Macro mobilité déplacement inter-domaine Micro mobilité déplacement intradomaine, à l’intérieur d’un même domaine administratif IP
IPv 6 Introduction des notions de découverte de voisins et autoconfiguration. Suppression de l’Agent Visité • Établissement d’une association @IP@Co. A chez les correspondants. Élimination de la route triangulaire • Ouvrir une communication directe entre le nœud mobile et ses correspondants
Position de Mobile IP Temps d’enregistrement assez lent !!! Mobilité sans fil / Micro. Mobilité = déplacements Courts et Rapides. Perte de paquets répétée. Mobile IP utiliser dans Macro. Mobilité.
Micro. Mobilité et Handoff Micro. Mobilité: Les nœuds mobiles peuvent changer leur point d’attache à Internet en restant dans un même domaine. Handoff: Processus enclenché quand un mobile actif change son point d’attache au réseau. Latence du Handoff: la communication. temps d’interruption de
Handoff Changement de point d’attachement d’un mobile à l’internet. C’est le concept central de la mobilité, qui consiste à établir un lien au niveau de chaque nouveau point d’attachement au réseau.
Protocoles de Gestion de la Mobilité Protocoles de mobilité IP basiques Mobile IPv 4 Mobile IPv 6 Proxy agents based Architecture IP mobile Hiérarchique IP mobile rapide Bi casing Localized Enhanced Routing Schemes IP Cellular Hawaii
Protocole de micro mobilité Protocole à base des agents Mobile IP Hiérarchique Protocole à base de routage Cellular IP HAWAII
Mobile IP Hiérarchique (HMIP)(1) HMIP : solution pour effectuer des enregistrements régionaux. Lorsqu'un mobile arrive pour la première fois dans un réseau visite, il s'enregistre normalement auprès de son Home Agent. Ensuite, le mobile s'enregistre de manière régionale a l'intérieur du réseau visite. Si le réseau visite supporte la gestion de tunnels régionaux 19
Mobile IP Hiérarchique (HMIP)(2) il existe un Agent visité particulier appelé Gateway Foreign Agent (GFA). Le mobile utilise l'adresse IP du GFA comme adresse temporaire lorsqu'il s'enregistre auprès de son Home Agent. Apres le premier enregistrement, le mobile s'enregistre auprès du GFA ne sont plus faits auprès du Home Agent tant que le mobile se déplace sous le même GFA. 20
IP Mobile Hiérarchique INTERNET Agent Mère Point d’attachement Agent de Mobilité
Cellular IP Principe Est un protocole incorporant un grand nombre de principes importants des systèmes cellulaires pour la gestion de la mobilité, tels que : Ø le paging (recherche de mobiles) Ø le contrôle de handoff (changement de cellule) rapide. 22
Cellular IP INTERNET Agent Mère Routeur passerelle Point d’accès BS BS BS Nœuds Mobiles BS BS BS
La pagination et le routage Localisation des mobiles Cellular IP est gérée par deux caches au niveau des stations de base Routing cache dédiée aux mobiles actifs (en train d’envoyer et de recevoir des paquets) Paging cache pour la localisation des mobiles inactifs.
Cellular IP Pagination Internet X -> G X -> C E G C GW A D B F X
Cellular IP Routage de Paquets Internet X -> F X -> C E G C GW A D B F X
Cellular IP - Semi. Soft Handoff Internet X -> F XX X-> -> ->E, EDD X -> C E G C GW A F D B X X
HAWAII Principe Le principe de HAWAII est de définir au sein des réseaux un Domain HAWAII, c'est à dire un ensemble de machines interconnectées utilisant ce protocole.
HAWAII Internet Domain root router Mère Domaine I Domain root router Visité Domaine II Paquets Encapsulés
HAWAII Les différents messages du Hawaii 1. Les messages de création d'un chemin Des messages Path Set-up/power-up sont envoyées par la BS vers le domain root router qui est traits saut par saut. Ces messages créent une entrée de routage a destination du mobile dans les routeurs traversées
HAWAII 2. Messages du rafraichissement d'un chemin déjà existant Des messages Path Setup refresh sont envoyées par les BS et les routeurs et sont relayes saut par saut jusqu'au domain root router. Ils sont pour but de maintenir les entrées de communication (forwarding) vers le mobile dans les tables de routage des nœuds traverses.
HAWAII 3. Les messages de mise à jour d'un chemin Des messages Path Setup Updat mettent à jour le chemin à destination du mobile lorsque celui-ci change de routeur d'accès au réseau. On appelle Path Setup Scheme, la procédure de mise à jour. Il y a deux variantes principales, les schémas avec transmission (forwarding scheme) et les schémas sans transmission (non-forwarding scheme)
Conclusion • Le chemin vers un standard est encore long • Les performances différents propositions sont +/- comparables • Attente d’un protocole avec une latence de handoff minimale, une pagination des réseaux IP, et un support d’une Qo. S pour les trafics temps réel.
