UNIVERSITÀ DEGLI STUDI DELLA BASILICATA FACOLTÀ DI INGEGNERIA CORSO DI LAUREA IN INGEGNERIA EDILE BIOEDILIZIA SCUOLA SOSTENIBILE A POTENZA Relatore: Prof. Arch. Antonella Guida CANDIDATO: NÉSTOR MACHÍ ALANDETE
• • • L’ecosistema Le energie Tipi di materiali I rifiuti La mobilità PRINCIPI DELLA SOSTENIBILITÀ
L'architettura sostenibile • • • L’ecosistema Le energie Tipi di materiali I rifiuti La mobilità PRINCIPI DELLA SOSTENIBILITÀ
Lo studio contiene 3 parti: 1. - Architettura sostenibile e normativa. 2. - Riferimenti urbanistici e progetto architettonico. 3. - Scelte tecnologiche e di materiali.
L’ architettura sostenibile nasce dalla necessità di adattare gli edifici alla coscienza ecologica, per ridurre l'impatto ambientale attraverso l'uso di materiali e tecniche di bioedilizia.

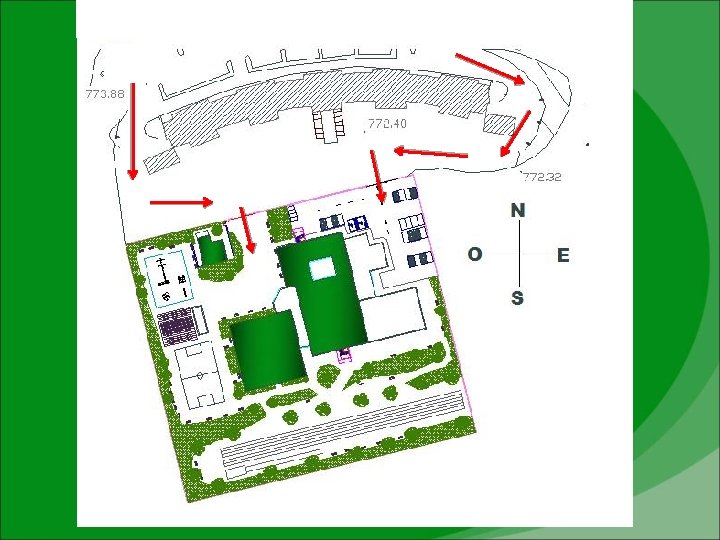

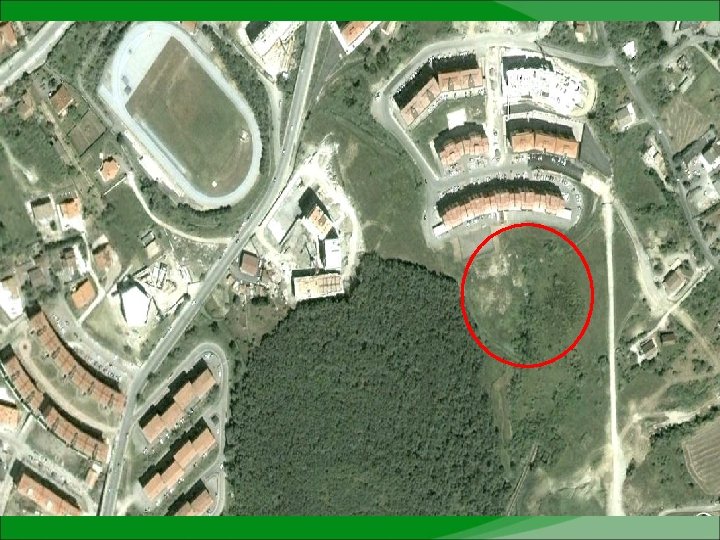

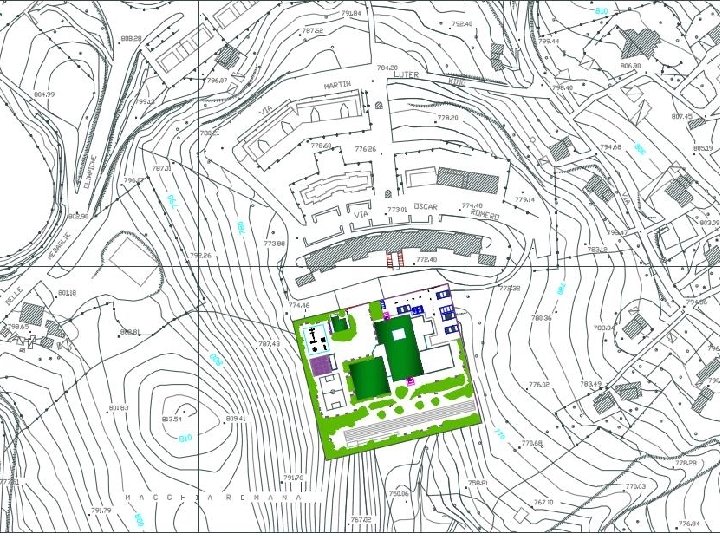

quartiere di Macchia Romana, Potenza.

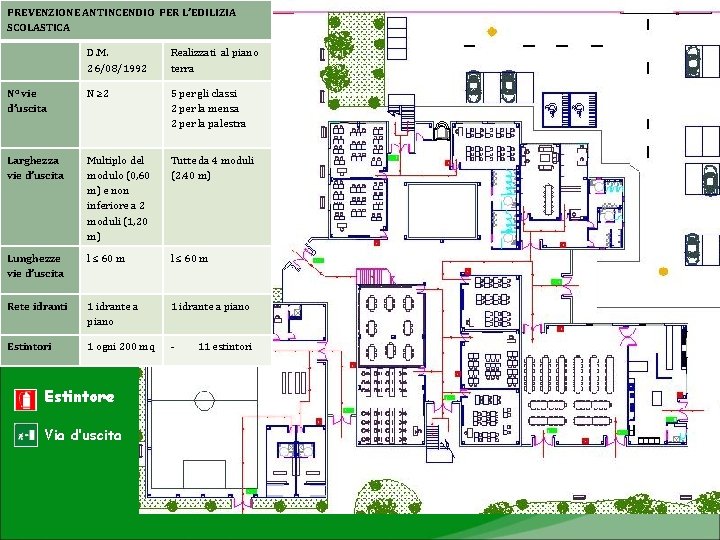

PREVENZIONE ANTINCENDIO PER L’EDILIZIA SCOLASTICA D. M. 26/08/1992 Realizzati al piano terra N° vie d’uscita N ≥ 2 5 per gli classi 2 per la mensa 2 per la palestra Larghezza vie d’uscita Multiplo del modulo (0, 60 m) e non inferiore a 2 moduli (1, 20 m) Tutte da 4 moduli (2. 40 m) Lunghezze vie d’uscita l ≤ 60 m Rete idranti 1 idrante a piano Estintori 1 ogni 200 mq - Estintore Via d’uscita 11 estintori
PREVENZIONE ANTINCENDIO PER L’EDILIZIA SCOLASTICA D. M. 26/08/1992 Realizzati al piano primo N° vie d’uscita N ≥ 2 3 per gli classi Larghezza vie d’uscita Multiplo del modulo (0, 60 m) e non inferiore a 2 moduli (1, 20 m) Tutte da 4 moduli (2. 40 m) Lunghezze vie d’uscita l ≤ 60 m Rete idranti 1 idrante a piano Estintori 1 ogni 200 mq - Estintore Via d’uscita 4
SCUOLA ELEMENTARE PROGETTO Numero classi 15 classi (375 alunni) Attività didattiche Attività normali 951 m² Aula computer 102 m² Attività collettive - palestra tipo A 565 m² - mensa e relativi servizi 245 m² Attività complementari Biblioteca 108 m² Somma e indici parciali 1971 m² Connettivi e servizi igienici 868. 32 m² Sup. netta globale 2839. 32 m²
Mese gennaio febbraio abril aprile maggio giugno luglio agosto settembre ottobre novembre dicembre Energia irrraggiata sul piano dei moduli [k. Wh/mq] 2, 07 2, 9 3, 96 5, 04 6, 13 6, 63 6, 58 5, 77 4, 45 3, 26 2, 19 1, 71 Producibilità mensile [k. Wh/k. Wp] 2, 07 2, 9 3, 96 5, 04 6, 13 6, 63 6, 58 5, 77 4, 45 3, 26 2, 19 1, 71 Producibilità [k. Wh 7 mese] 20'7 29 39, 6 50, 4 61, 3 66, 3 65, 8 57, 7 44, 5 32, 6 21, 9 17, 1 ANNO 50, 69 486, 2
Descrizione edificio Caratteristiche generali: scuola elementare Categoria: E. 7 Volume lordo riscaldato [m³]: 8359. 05 Superficie che racchiude il volume lordo riscaldato [m²]: 3819. 0 Area utile del pavimento [m²]: 2274. 32 Numero dei piani: 2 Dati climatici Comune: POTENZA Provincia: PZ Altezza sul livello del mare [m]: 819 Latitudine: 40° 38'43"08 N Longitudine: 15° 48'33"84 E Gradi giorno [GG]: 2. 472 Zona climatica: E Periodo convenzionale di riscaldamento [giorni]: 183 Velocità media del vento [m/s]: 3, 8 Zona di vento: 1 Temperatura esterna di riferimento [°C]: -3, 0 Misure Altitudine Superfice 173, 97 kmq Classificazio ne Sismica sismicità alta Clima Gradi Giorno 2. 472 Zona Climatica (a) E altezza su livello del mare espressa in metri Casa Comunale 819 Minima 584 Massima 1. 350 Escursione Altimetrica 766 Zona Altimetrica montagna interna Coordinate Latitudine 40° 38'43"08 N Longitudine 15° 48'33"84 E Gradi Decimali 40, 6453; 15, 8094 Locator (WWL) JN 70 VP
Valori calcolati Limiti di legge Indice di prestazione energetica per la climatizzazione invernale EPi [k. Wh/m³ anno] 9. 1 16 Indice di prestazione energetica per acqua calda sanitaria EPacs [k. Wh/m² anno] 4. 5 Indice di prestazione energetica per la climatizzazione estiva EPe [k. Wh/m³ anno] 0. 9 Indice di prestazione energetica globale EPgl [k. Wh/m³ anno] Rendimento globale medio stagionale Rendimento di produzione medio stagionale Rendimento di distribuzione medio stagionale Volume riscaldato totale [m³] Coefficiente di forma S/V [1/m] Rendimento termico utile al 100% della potenza utile nominale Rendimento termico utile al 30% della potenza utile nominale Indice di prestazione energetica EPi Rendimento globale medio stagionale VERIFICA Rendimento termico utile al 100% della potenza utile nominale VERIFICA 10 14 0. 864 0, 717 1 0, 837 0, 980 8359, 05 0. 46 0, 938 0, 945 0, 914 0, 917
GRAZIE PER L’ATTENZIONE
