Université Badji Mokhtar Annaba Faculté des Sciences Département de Physique Licence Fondamentale LMD, 3ème année Travaux pratiques de physique du solide par Pr. Bentayeb

$TP 1 : Empilements TP 2 : diffraction des électrons TP 3 : Spectre$

TP 1 : Empilements TP 2 : diffraction des électrons TP 3 : Spectre d’énergie d’un tube à RX TP 4 : Filtrage des RX TP 5 : Diffraction de Bragg

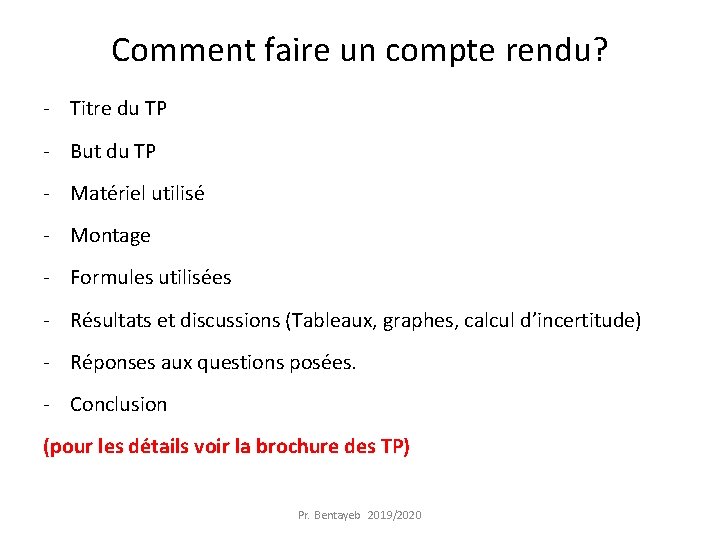

Comment faire un compte rendu? - Titre du TP - But du TP - Matériel utilisé - Montage - Formules utilisées - Résultats et discussions (Tableaux, graphes, calcul d’incertitude) - Réponses aux questions posées. - Conclusion (pour les détails voir la brochure des TP) Pr. Bentayeb 2019/2020

Empilements Pr. Bentayeb 2019/2020

Empilements 2 D Pr. Bentayeb 2019/2020

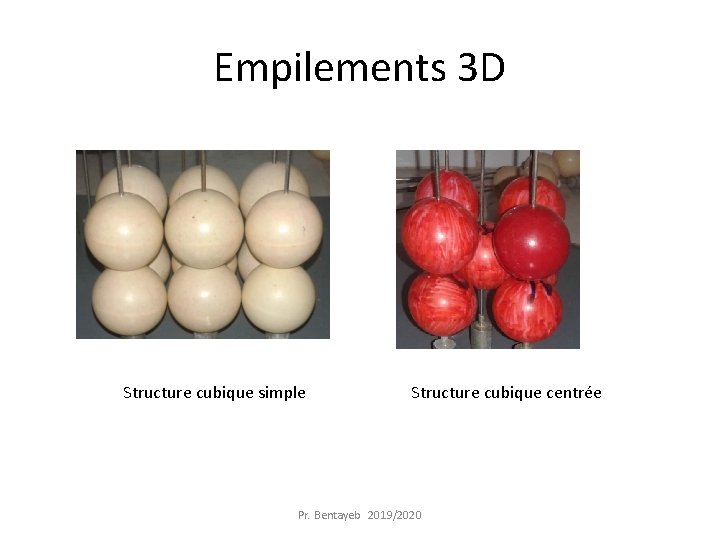

Empilements 3 D Structure cubique simple Structure cubique centrée Pr. Bentayeb 2019/2020

Empilement ABCABC…. Plan C Plan B Plan A Structure cubique à faces centrées Pr. Bentayeb 2019/2020

Empilement ABABAB…. . Plan A Plan B Plan A Structure hexagonale compacte (Structure réalisée par le binôme Asma Deradji et Rayen Khalfa) Pr. Bentayeb 2019/2020

Empilements 3 D Pr. Bentayeb 2019/2020

Structure CC Pr. Bentayeb 2019/2020

Pr. Bentayeb 2019/2020

Empilement des atomes dans une structure CFC Pr. Bentayeb 2019/2020

Empilement ABCABC Pr. Bentayeb 2019/2020

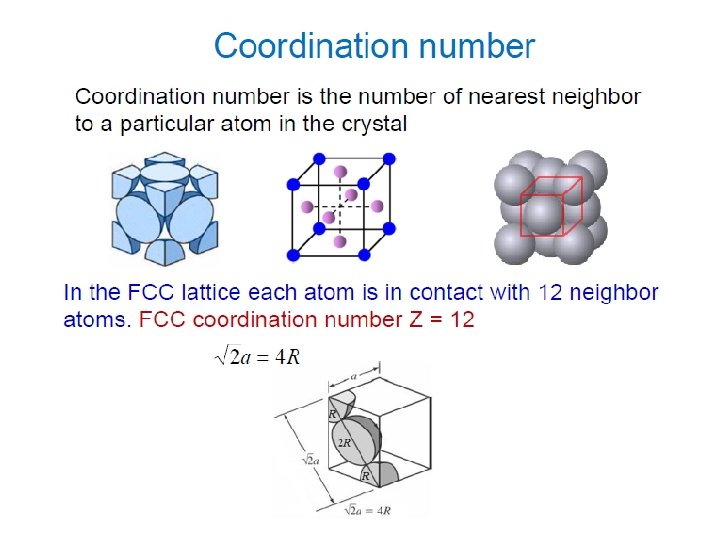

Structure CFC Pr. Bentayeb 2019/2020

Plans et directions les plus denses Pr. Bentayeb 2019/2020

Structure HCP Pr. Bentayeb 2019/2020

Pr. Bentayeb 2019/2020

Objectifs du TP 1 Réalisation et étude de quelques structures cristallines (Voir brochure)

$Diffraction des électrons Pr. Bentayeb 2019/2020$

Diffraction des électrons Pr. Bentayeb 2019/2020

Production des électrons Un faisceau d’électrons est créé dans la lampe suite au chauffage d’une cathode incandescente (borne ). Les électrons accélérés par une tension V, passent à travers un système optique de focalisation et viennent frapper un cristal de graphite situé sur l’anode (borne ) Résultat : Formation d’anneaux de diffraction sur l’écran fluorescent de la lampe Pr. Bentayeb 2019/2020

$TP 2 : Diffraction des électrons But du TP • Vérification de la loi$

TP 2 : Diffraction des électrons But du TP • Vérification de la loi de Bragg. • Réalisation de la méthode de Debye-Scherrer dans le cas du graphite polycristallin. • Mesure des diamètres des 2 anneaux de diffraction pour différentes tensions d’accélération. • Détermination des distances inter-réticulaires du graphite. Pr. Bentayeb 2019/2020

Dispositif expérimental Pr. Bentayeb 2019/2020

Rayons X Pr. Bentayeb 2019/2020

Spectre électromagnétique RX Pr. Bentayeb 2019/2020

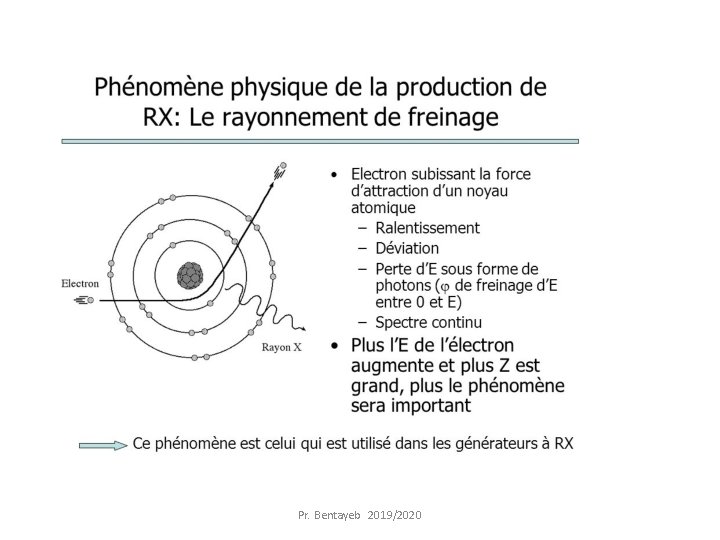

Spectre de RX • Découverts par le physicien allemand W, C, Röntgen en 1895 • Ils peuvent être produits au moyen d’un tube dit « tube de Coolidge » • U (tension accélératrice) 20 000 à 30 000 V • Ec (énergie cinétique des électrons) 20 à 30 ke. V • U et I (intensité du courant de chauffage) se règlent à volonté Pr. Bentayeb 2019/2020

Pr. Bentayeb 2019/2020

Spectre caractéristique des RX Pr. Bentayeb 2019/2020

Transitions Pr. Bentayeb 2019/2020

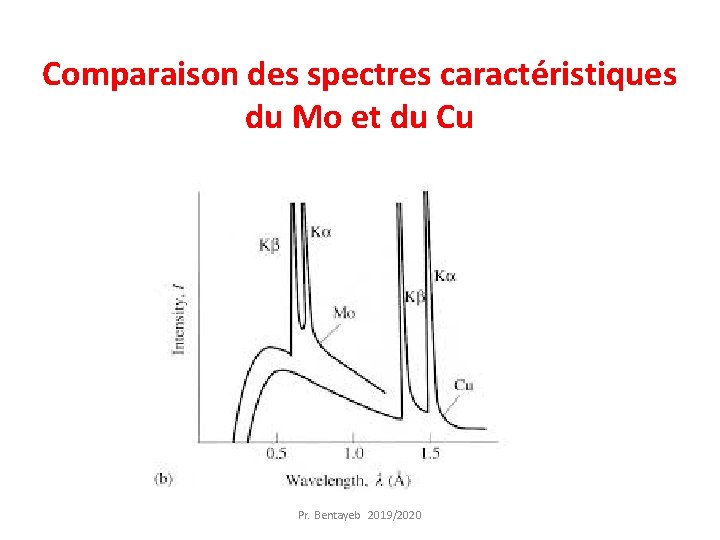

Comparaison des spectres caractéristiques du Mo et du Cu Pr. Bentayeb 2019/2020

TP 3 : Spectre d’énergie d’un tube à RX Objectifs du TP 1) Tracé de spectres d’un tube à RX avec une anode de Mo : • • • Spectre d’énergie R = f(E) Spectre d’émission R = f( ) Spectre de diffraction R = f(2 ) 2) Etude de l’influence de la haute tension U et du courant d’émission I sur le rayonnement de freinage et sur le rayonnement caractéristique. Détermination des raies caractéristiques K et K du Mo 3)

Méthode -2 Pr. Bentayeb 2019/2020

Appareil de RX Réponse du compteur Geiger Müller Compteur Geiger Müller Source de RX échantillon Pr. Bentayeb 2019/2020

TP 4 : Filtrage des RX Objectifs du TP • Filtrage du spectre d’un tube à RX pour une anode de Mo • Obtention d’un rayonnement monochromatique à l’aide du Zr. • Comparaison des intensités des raies caractéristiques des spectres filtré et non filtré. Pr. Bentayeb 2019/2020

Filtrage des RX Filtre en Zr Pr. Bentayeb 2019/2020

Longueurs d’onde (K ), (K ) et K pour les numéros atomiques Z = 40 42 (K ), pm K, pm Elément Z Zr 40 78, 74 70, 05 68, 88 Nb 41 74, 77 66, 43 65, 31 Mo 42 71, 08 63, 09 61, 99 Pr. Bentayeb 2019/2020

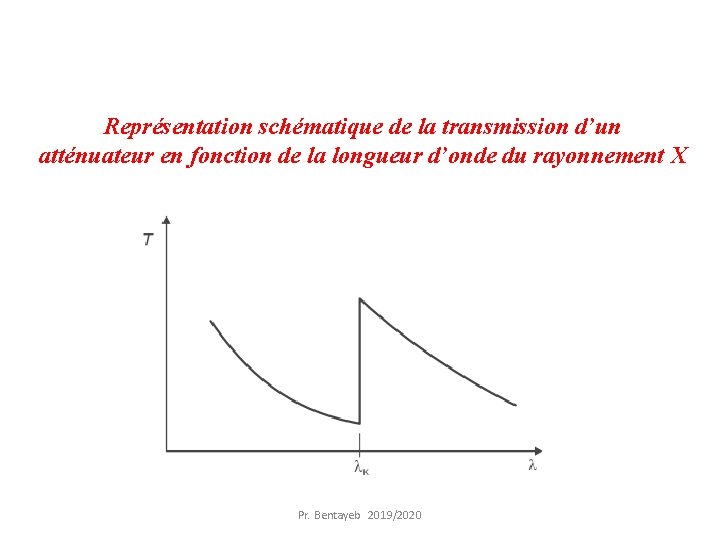

Représentation schématique de la transmission d’un atténuateur en fonction de la longueur d’onde du rayonnement X Pr. Bentayeb 2019/2020

TP 5 : Réflexion de Bragg Objectifs du TP • Etude et comparaison de la réflexion de Bragg sur les monocristaux de Na. Cl et Li. F. • Détermination de la constante de réseau a 0 du Na. Cl et du Li. F. Pr. Bentayeb 2019/2020

Représentation de la structure de Na. Cl où d est l’écartement des plans réticulaires dans la direction [100] et a 0 est la constante du réseau. Pr. Bentayeb 2019/2020
