Universidades de São Paulo Escola de Engenharia de São Carlos Dep. de Eng. Elétrica e de Computação Laboratório de Fontes Alternativas Processamento de Energia – LAFAPE Coordenador: Ricardo Q. Machado Email: rquadros@sc. usp. br e

Estrutura do Controlador Aplicando a transformada de Laplace na equação anterior. Em seguida, utilizando a relação ao lado para transformá-lo em um controlador digital.

Aplicando a transformada z inversa na equação ao lado. Predição do erro. Busca através do Gradiente.

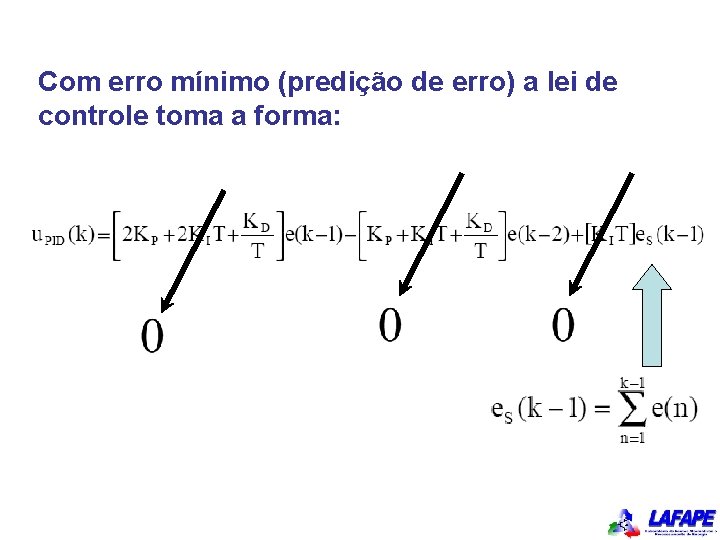

Com erro mínimo (predição de erro) a lei de controle toma a forma:

Controlador repetitivo e feedforward são adicionados ao modelo do controlador. § Menor esforço computacional; §K 1 T pequeno.

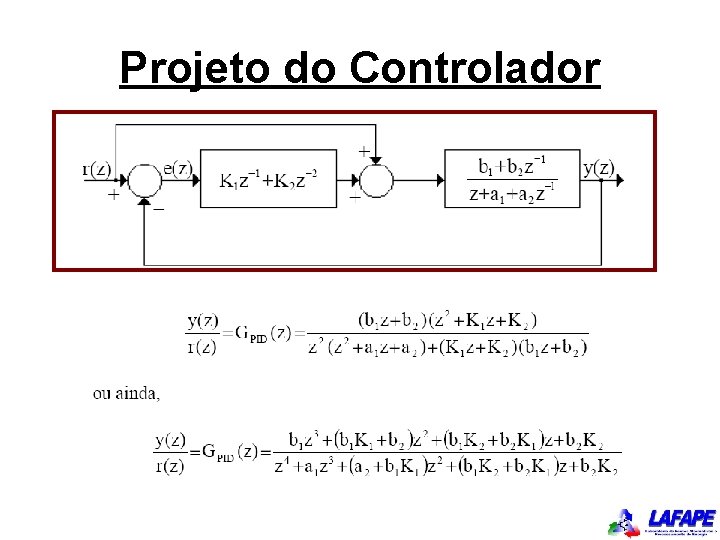

Projeto do Controlador

Alocação de pólos como alternativa para o projeto do controlador PID utilizando pós dominantes. p. N 1 e p. N 2 pólos desejados em malha fechada. p. D e p. D pólos dominantes. Solução da equação.

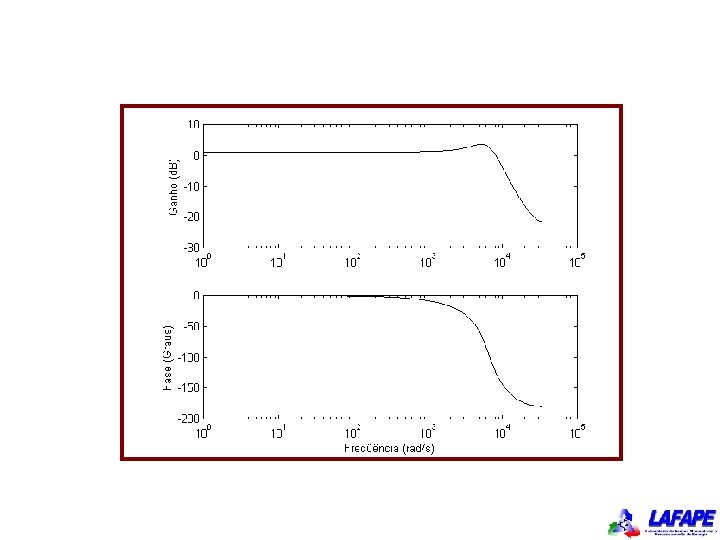

Exemplo de projeto. 25% de sobre-sinal

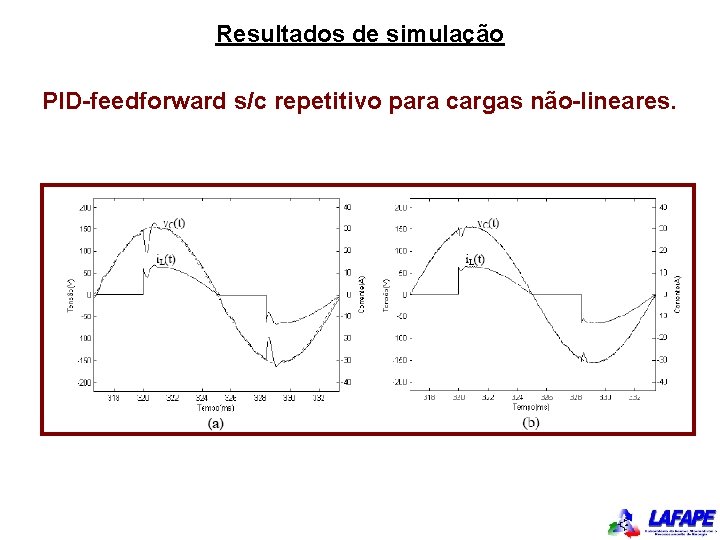

Resultados de simulação PID-feedforward s/c repetitivo para cargas não-lineares.

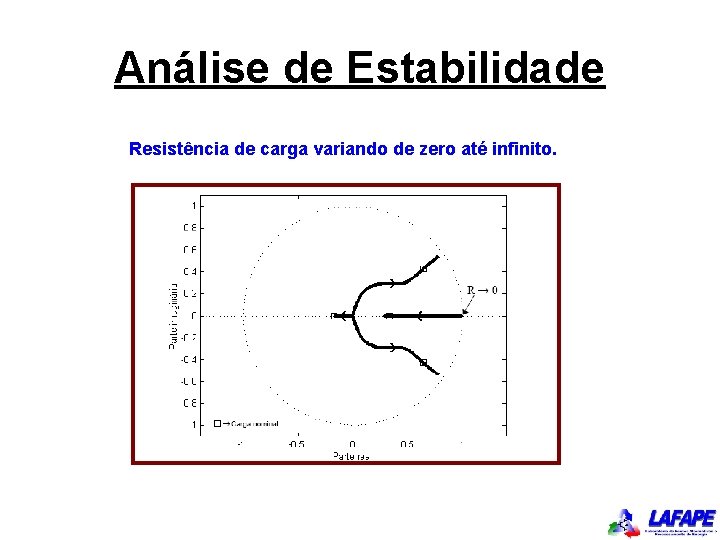

Análise de Estabilidade Resistência de carga variando de zero até infinito.

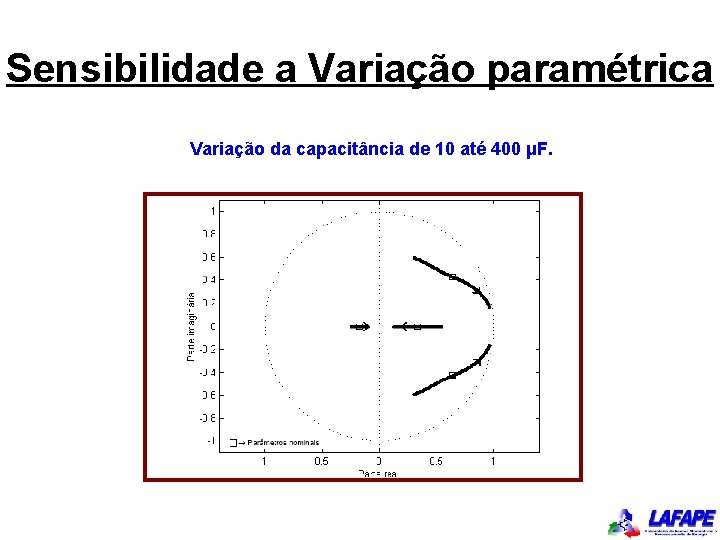

Sensibilidade a Variação paramétrica Variação da capacitância de 10 até 400 μF.

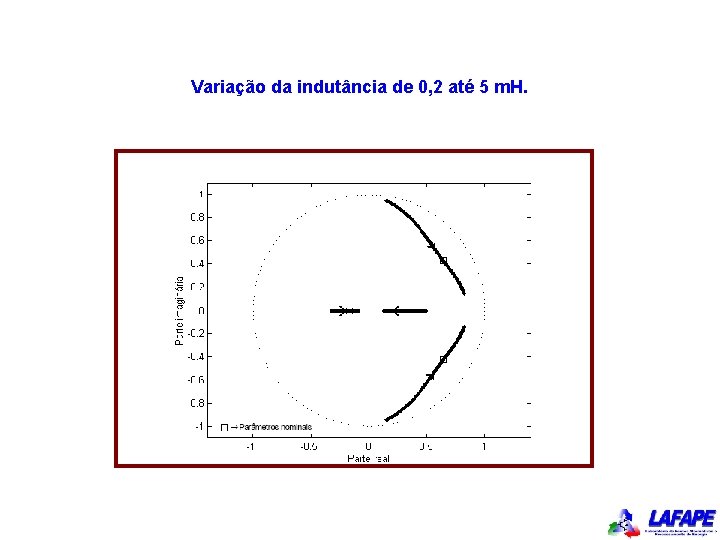

Variação da indutância de 0, 2 até 5 m. H.

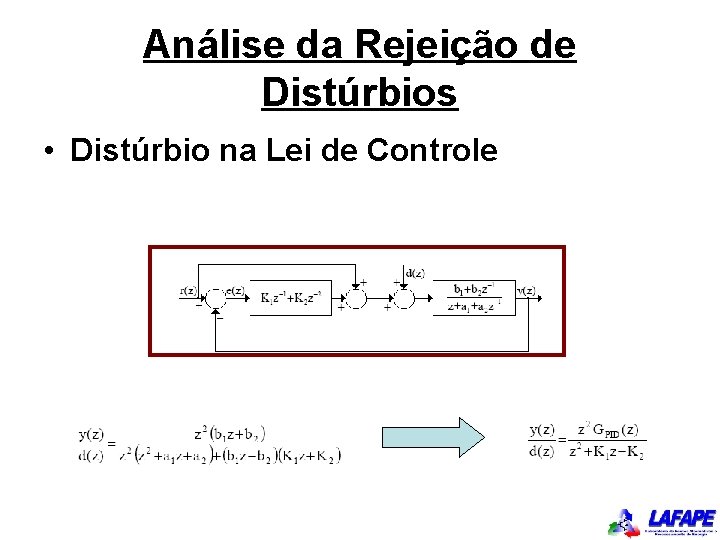

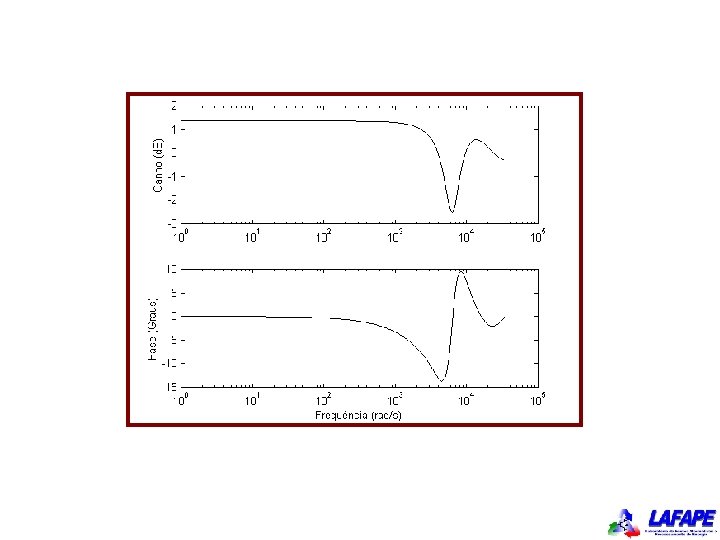

Análise da Rejeição de Distúrbios • Distúrbio na Lei de Controle

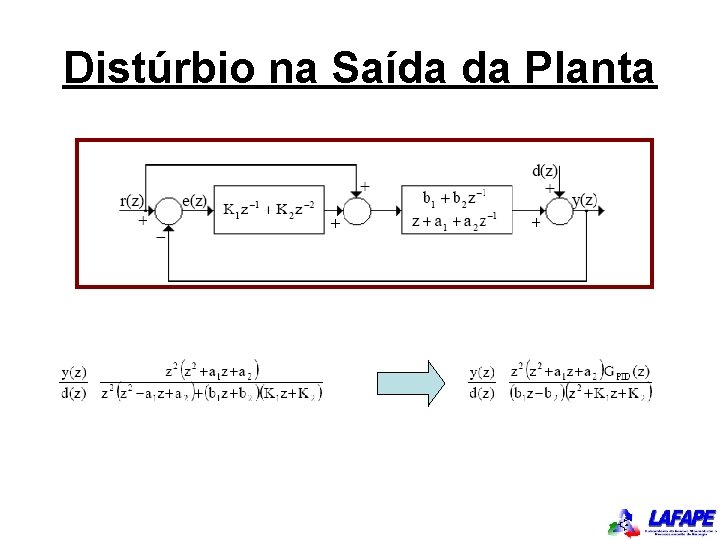

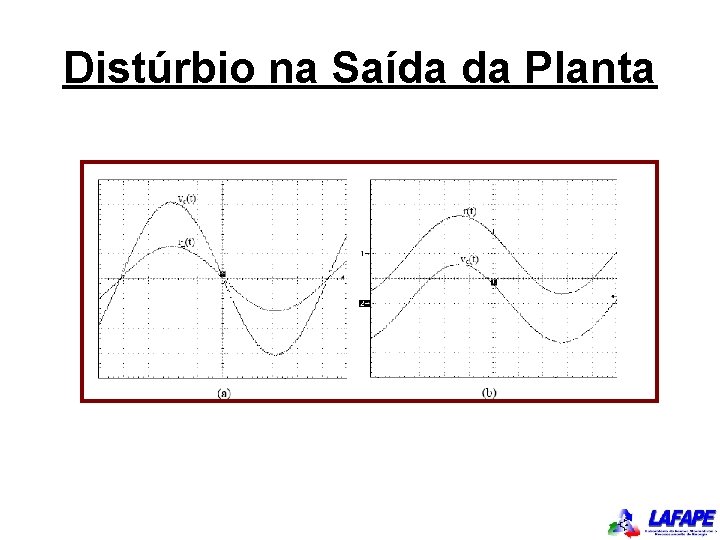

Distúrbio na Saída da Planta

Distúrbio na Saída da Planta

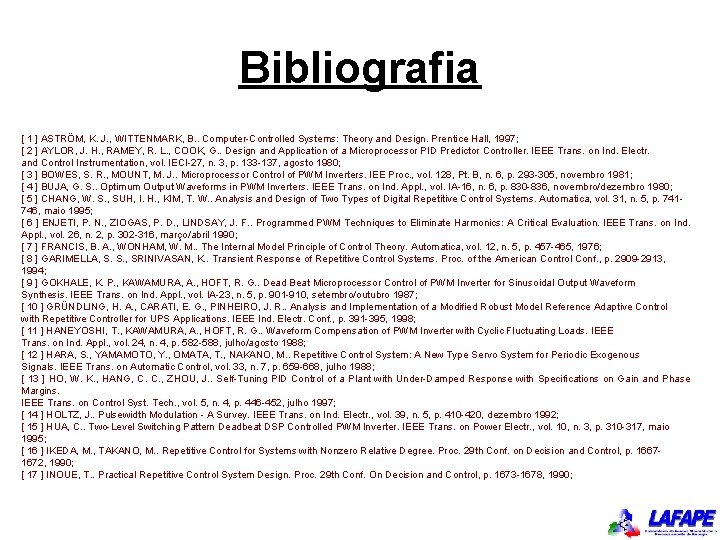

Bibliografia [ 1 ] ASTRÖM, K. J. , WITTENMARK, B. . Computer-Controlled Systems: Theory and Design. Prentice Hall, 1997; [ 2 ] AYLOR, J. H. , RAMEY, R. L. , COOK, G. . Design and Application of a Microprocessor PID Predictor Controller. IEEE Trans. on Ind. Electr. and Control Instrumentation, vol. IECI-27, n. 3, p. 133 -137, agosto 1980; [ 3 ] BOWES, S. R. , MOUNT, M. J. . Microprocessor Control of PWM Inverters. IEE Proc. , vol. 128, Pt. B, n. 6, p. 293 -305, novembro 1981; [ 4 ] BUJA, G. S. . Optimum Output Waveforms in PWM Inverters. IEEE Trans. on Ind. Appl. , vol. IA-16, n. 6, p. 830 -836, novembro/dezembro 1980; [ 5 ] CHANG, W. S. , SUH, I. H. , KIM, T. W. . Analysis and Design of Two Types of Digital Repetitive Control Systems. Automatica, vol. 31, n. 5, p. 741746, maio 1995; [ 6 ] ENJETI, P. N. , ZIOGAS, P. D. , LINDSAY, J. F. . Programmed PWM Techniques to Eliminate Harmonics: A Critical Evaluation. IEEE Trans. on Ind. Appl. , vol. 26, n. 2, p. 302 -316, março/abril 1990; [ 7 ] FRANCIS, B. A. , WONHAM, W. M. . The Internal Model Principle of Control Theory. Automatica, vol. 12, n. 5, p. 457 -465, 1976; [ 8 ] GARIMELLA, S. S. , SRINIVASAN, K. . Transient Response of Repetitive Control Systems. Proc. of the American Control Conf. , p. 2909 -2913, 1994; [ 9 ] GOKHALE, K. P. , KAWAMURA, A. , HOFT, R. G. . Dead Beat Microprocessor Control of PWM Inverter for Sinusoidal Output Waveform Synthesis. IEEE Trans. on Ind. Appl. , vol. IA-23, n. 5, p. 901 -910, setembro/outubro 1987; [ 10 ] GRÜNDLING, H. A. , CARATI, E. G. , PINHEIRO, J. R. . Analysis and Implementation of a Modified Robust Model Reference Adaptive Control with Repetitive Controller for UPS Applications. IEEE Ind. Electr. Conf. , p. 391 -395, 1998; [ 11 ] HANEYOSHI, T. , KAWAMURA, A. , HOFT, R. G. . Waveform Compensation of PWM Inverter with Cyclic Fluctuating Loads. IEEE Trans. on Ind. Appl. , vol. 24, n. 4, p. 582 -588, julho/agosto 1988; [ 12 ] HARA, S. , YAMAMOTO, Y. , OMATA, T. , NAKANO, M. . Repetitive Control System: A New Type Servo System for Periodic Exogenous Signals. IEEE Trans. on Automatic Control, vol. 33, n. 7, p. 659 -668, julho 1988; [ 13 ] HO, W. K. , HANG, C. C. , ZHOU, J. . Self-Tuning PID Control of a Plant with Under-Damped Response with Specifications on Gain and Phase Margins. IEEE Trans. on Control Syst. Tech. , vol. 5, n. 4, p. 446 -452, julho 1997; [ 14 ] HOLTZ, J. . Pulsewidth Modulation - A Survey. IEEE Trans. on Ind. Electr. , vol. 39, n. 5, p. 410 -420, dezembro 1992; [ 15 ] HUA, C. . Two-Level Switching Pattern Deadbeat DSP Controlled PWM Inverter. IEEE Trans. on Power Electr. , vol. 10, n. 3, p. 310 -317, maio 1995; [ 16 ] IKEDA, M. , TAKANO, M. . Repetitive Control for Systems with Nonzero Relative Degree. Proc. 29 th Conf. on Decision and Control, p. 16671672, 1990; [ 17 ] INOUE, T. . Practical Repetitive Control System Design. Proc. 29 th Conf. On Decision and Control, p. 1673 -1678, 1990;

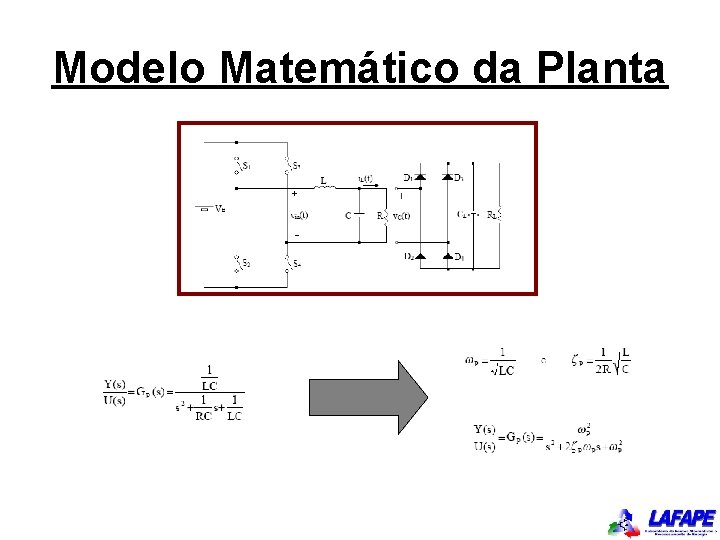

Modelo Matemático da Planta

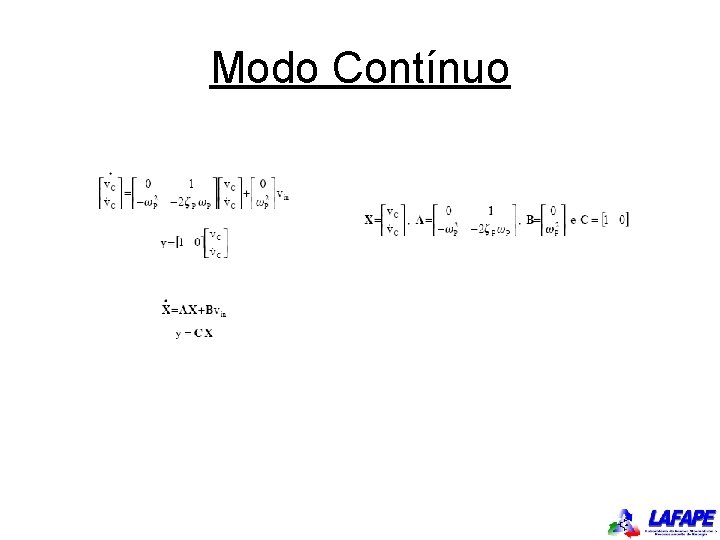

Modo Contínuo

Modo Discreto
