UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) O termo espectroscopia tem sido utilizado para designar métodos analíticos em que se estuda a interação de radiações eletromagnéticas com moléculas ou partículas. Tanto radiações, como moléculas, porém, possuem energias características, cuja conseqüência é a propriedade de uma molécula absorver energia proveniente de uma radiação. O fenômeno, no entanto, não ocorre em todos os casos, mas somente naqueles onde a energia do fóton (outra forma de se chamar radiação) for compatível com a energia da vibração molecular. O espectro no infravermelho é baseado nas vibrações moleculares, mede diferentes tipos de vibrações entre átomos de acordo com suas ligações interatômicas, observando-se a absorção ou espalhamento dessa radiação.

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) O objetivo da espectroscopia de absorção no IV é a determinação dos grupos funcionais de um material dado. Cada grupo absorve em freqüência característica de radiação na região do IV. Assim, um gráfico de intensidade de radiação versus freqüência, o espectrograma de IV, permite caracterizar os grupos funcionais de um padrão ou de um material desconhecido. Algumas das vantagens dessa técnica são a facilidade de preparação da amostra; a possibilidade do uso de amostras em filmes sólidos, amostras líquidas e gasosas; bem como o custo, o tamanho e a versatilidade do equipamento necessário para as análises. Outras técnicas para o preparo das amostras precisam de extração ou calcinação, ou ainda podem demandar equipamentos muito caros. Um espectrofotômetro de infravermelho custa menos que a metade de um aparelho de espectrometria de raios x.

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) Aplicações da Espectrometria no Infravermelho Identificação de grupos funcionais • Grupos funcionais característicos Absorções típicas • Identificação TOTAL de um composto por IV: Muito difícil. Deve-se conhecer a proveniência do composto e as suas propriedades químicas e características físicas. • Espectro no infravermelho: Muito útil para indicar a presença de grupos característicos que absorvem entre 1400 e 4000 cm-1.

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) • Vários modelos são propostos para explicar o comportamento vibracional das moléculas, porém, nenhum deles é tão eficiente quanto o do:

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) MODELO DO OSCILADOR HARMÔNICO ou MODELO DA BOLA MOLA De acordo com este modelo, os átomos são representados por bolas de tamanho variável e as ligações são descritas como molas com elasticidades diferentes. k: Cte. De força da ligação m 1 e m 2: Massa de cada átomo k m 1 m 2 A figura representa uma molécula formada por dois átomos diferentes (CO, por exemplo) ligados por uma mola de constante elástica k. Massa reduzida dos dois objetos ou massa reduzida do sistema. = (m 1 * m 2)/(m 1+m 2)

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) Neste modelo o sistema vibrará em freqüência representada pela equação: W = 1/2 (k/ ) « A freqüência vibracional de uma ligação deve aumentar com o aumento da força de ligação. «A freqüência vibracional de uma ligação deve aumentar com a disminuição da massa reduzida do sistema.

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) Dependendo dos fatores citados, cada vibração apresenta uma energia característica denominada: ENERGIA VIBRACIONAL E = 1/2 k. X^2 X- Deslocamento vídeo

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) Logo, para um MESMO TIPO DE VIBRAÇÃO, a freqüência de vibração para as ligações simples, duplas e triplas aumenta neste sentido: C C > C C Da mesma maneira: C N > C C O > N > C C O N (assim por diante)

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) Quatro tipos de vibração Estiramento § Simétrico § Assimétrico Deformação no plano Deformação fora do plano Torção

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) Modos de vibração » Uma molécula N átomos - 3 N graus de liberdade (x, y, z) » Para uma molécula não linear com N átomos, existem 3 N-6 modos de vibração. » Para uma molécula linear com N átomos, existem 3 N-5 modos de vibração. » Para moléculas muito grandes e com diferentes tipos de ligação muitos modos de vibração espectros complexos.

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) Exemplo 1: H 2 O 3 átomos: 3 * 3 - 6 = 3 modos de vibração Exemplo 2: CO 2 3 átomos: 3 * 3 - 5 = 4 modos de vibração vídeo

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) § Cada tipo de vibração uma banda de absorção § Algumas vibrações têm mesma freqüência Sobreposição § Bandas no espectro vibração deve produzir uma radiação no momento dipolar da ligação que irá interagir com as ondas eletromagnéticas da luz provocando absorção. Diferentes ligações químicas possuem diferentes freqüências vibracionais. O espectro no infravermelho indica a presença destes diferentes tipos de ligações nas moléculas. Tipos de ligações facilmente detectáveis por IV C – C, C – H, C – O, C – N, C – S, C – P, C – M, etc. C = C, C = O, C = N, C = S, S = O, N = O, C = P, etc

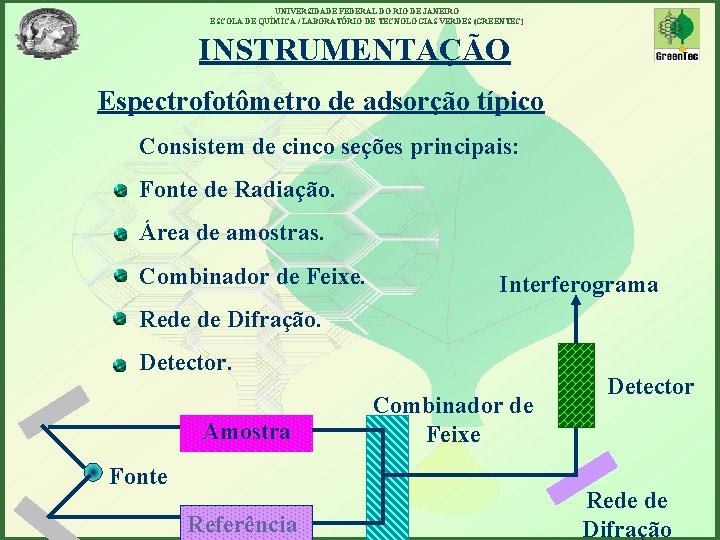

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) INSTRUMENTAÇÃO Espectrofotômetro de adsorção típico Consistem de cinco seções principais: Fonte de Radiação. Área de amostras. Combinador de Feixe. Interferograma Rede de Difração. Detector. Amostra Fonte Referência Combinador de Feixe Detector Rede de Difração

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) A radiação IV é produzida por uma fonte aquecida eletricamente, usualmente um filamento de Nerst. O feixe de radiação produzido pela fonte é dividido por dois espelhos. Cada um dos feixes é focalizado na área de amostras com auxilio de outros dois espelhos. No compartimento, os feixes atravessam células, uma correspondendo a um material de referência e outra á amostra desconhecida. Obturadores montados no compartimento da fonte permitem bloquear um ou outro feixe. A área de amostras de um espectrofotômetro permite acomodar uma grande variedade de acessórios para a medida de gases, líquidos e sólidos.

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC)

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) Após incidir na referência e na amostra, a fração de radiação transmitida é comparada no fotômetro, a parte do aparelho responsável por indicar a diferença de energia entre amostra e referência, através da radiação pulsante. O monocromador, dispersa a luz proveniente da fonte em diferentes comprimentos de onda. O dispositivo permite isolar bandas de comprimento de onda geralmente muito mais estreitas que as obtida por filtros, sendo formado por um elemento de dispersão, que pode ser um prisma ou uma rede de difração, junto com duas fendas estreitas que servem como aberturas de entrada e de saída de radiação.

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) Por meio de um movimento circular, a rede de difração focaliza no detector, um a um, todos os comprimentos de onda separadamente (4. 000 cm-1, 3. 999 cm-1, 3. 998 cm-1, 3. 997 cm-1), e assim sucessivamente até completar a varredura.

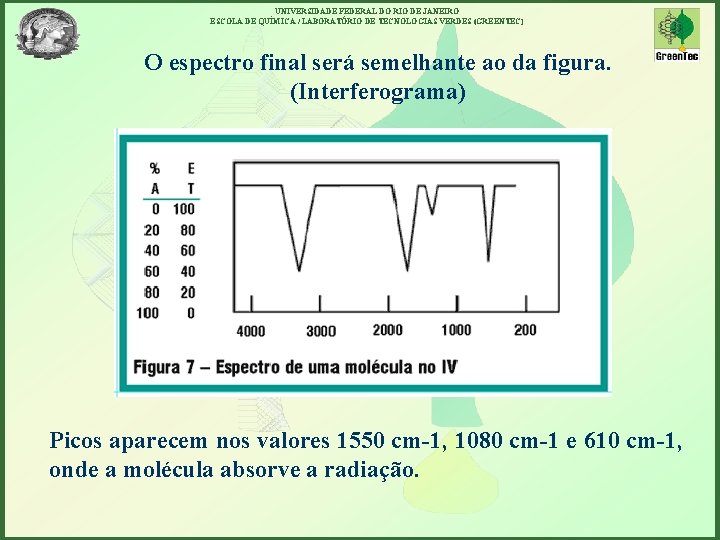

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) O espectro final será semelhante ao da figura. (Interferograma) Picos aparecem nos valores 1550 cm-1, 1080 cm-1 e 610 cm-1, onde a molécula absorve a radiação.

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) Molécula Sonda Superfície de catalisadores ____ Estudo utilizando molécula sonda CO, N 2 O, NH 3, C 2 H 4, Piridina • Interação específica com o sítio a ser testado. • Ter sensibilidade espectral a variações no estado eletrônico do sítio de adsorção. • Não provocar modificações na superfície, devido á ocorrência de reações laterais. Obter informações sobre o estado e ambiente químico do metal ou íon de transição na superfície do catalisador

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) A Piridina tem sido a molécula sonda mais estudada, sendo capaz de reagir com os sítios ácidos de Brönsted bem como os de Lewis, que absorvem em diferentes bandas de freqüência no Infravermelho, na região compreendida entre 1400 -1600 cm-1 Sítios de Brönsted e de Lewis Os sítios de Brönsted são doadores de prótons. Os ácidos de Lewis são aceptores de elétrons.

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) Interação da Piridina com os ácidos de Brönsted e de Lewis em zeolitas Y

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) Exemplo Infravermelho de Piridina A adsorção de piridina na região do infravermelho permite identificar e quantificar a presença de sitios ácidos de Brönsted e de Lewis, possibilitando avaliar a influência da acidez na reação de desidratação do metanol. A acidez foi medida a partir da observação da região de vibrações das hidroxilas (OH). O espectro no infravermelho da zéolita H-modernita após adsorção com a piridina (1400 – 1580 cm-1) está ilustrado nesta figura.

UNIVERSIDADE FEDERAL DO RIO DE JANEIRO ESCOLA DE QUÍMICA / LABORATÓRIO DE TECNOLOGIAS VERDES (GREENTEC) Espectro de infravermelho da região adsorvida em H-modernita. Para a H-modernita observou-se na região de 1400 – 1580 cm-1 várias bandas características do estiramento da ligação C-C da piridina. A análise de FTIR da pirirdina adsorvida permite identificar claramente os sítios ácidos de Brönsted e os sítios ácidos de Lewis. As bandas a 1547 e 1446 cm-1 são atribuídas á interação da pirirdina com sítios de Brönsted e de Lewis, respectivamente, e a banda na região de 1490 cm-1 é devido á interação da piridina com ambos sítios de Lewis e de Brönsted. As absorbâncias integradas bandas a 1547 e 1446 cm-1 foram utilizadas para calcular as concentrações dos sítios de Brönsted e de Lewis, respectivamente.
