Universidade Federal do Rio de Janeiro Escola de Química Difusão Joana Borges Disciplina: Laboratório de Engenharia Química Março de 2009

ESTRUTURA DA APRESENTAÇÃO Ø Teoria Ø Roteiro da Prática Ø Relatório

Difusão

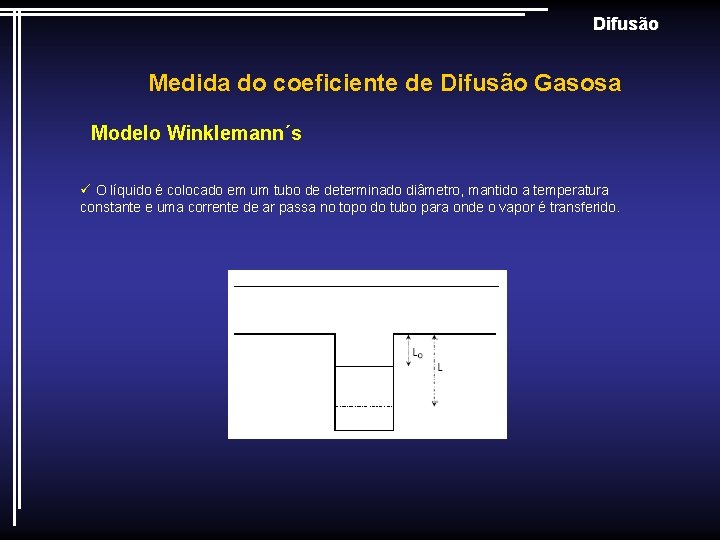

Difusão Medida do coeficiente de Difusão Gasosa Modelo Winklemann´s ü O líquido é colocado em um tubo de determinado diâmetro, mantido a temperatura constante e uma corrente de ar passa no topo do tubo para onde o vapor é transferido.

Difusão Taxa de transferência de massa Difusividade (m 2/s) Concentração de saturação na interface Distância efetiva de tr 5 ansferência de massa Concentração média logarítmica de fase vapor Concentração total

Difusão Taxa de transferência de massa ü Taxa de evaporação do líquido ü Então ü Quando t=0 L=L 0

Difusão ü Linearizando Coeficiente angular Coeficiente linear

Difusão Cálculos básicos

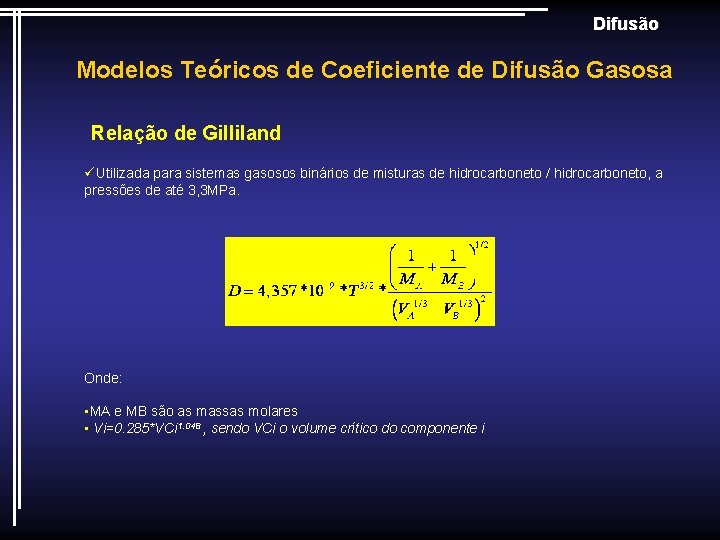

Difusão Modelos Teóricos de Coeficiente de Difusão Gasosa Relação de Gilliland üUtilizada para sistemas gasosos binários de misturas de hidrocarboneto / hidrocarboneto, a pressões de até 3, 3 MPa. Onde: • MA e MB são as massas molares • Vi=0. 285*VCi 1. 048 , sendo VCi o volume crítico do componente i

Difusão Modelos Teóricos de Coeficiente de Difusão Gasosa Relação de Chapman-Enskog ü Válida para moléculas apolares a pressões maiores que 1 MPa

Roteiro da Prática

Roteiro da Prática ü Pequena quantidade de diclorometano é adicionada ao recipiente ü Controlar temperatura em torno de 39 o. C ü Considerar menisco como zero da escala e anotar diferentes alturas atingidas pelo líquido em intervalos de tempo definidos, à medida que o diclorometano evaporar

Relatório

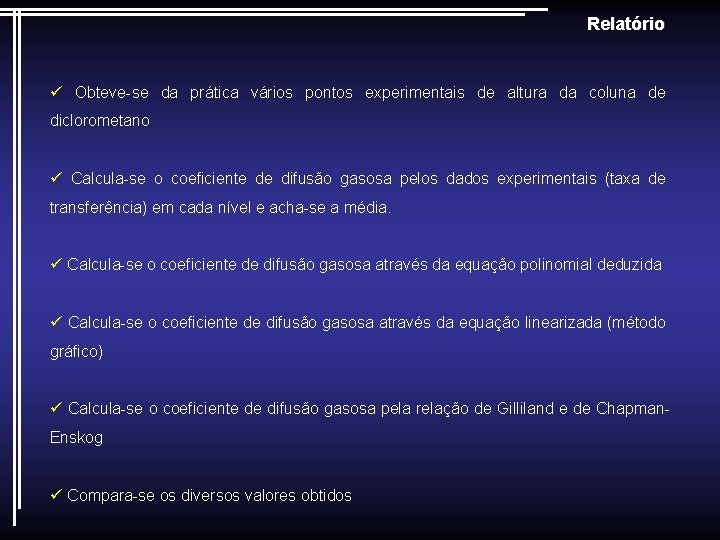

Relatório ü Obteve-se da prática vários pontos experimentais de altura da coluna de diclorometano ü Calcula-se o coeficiente de difusão gasosa pelos dados experimentais (taxa de transferência) em cada nível e acha-se a média. ü Calcula-se o coeficiente de difusão gasosa através da equação polinomial deduzida ü Calcula-se o coeficiente de difusão gasosa através da equação linearizada (método gráfico) ü Calcula-se o coeficiente de difusão gasosa pela relação de Gilliland e de Chapman. Enskog ü Compara-se os diversos valores obtidos
