Universidade do Estado de Mato Grosso – UNEMAT – Campus Sinop – FACET – Engenharia Civil INSTALAÇÕES HIDRÁULICAS E SANITÁRIAS Professora: Ana Elza Dalla Roza

Projeto Sanitário Componentes do sistema de ventilação A extremidade aberta de um tubo ventilador primário ou coluna e ventilação: v. Deve elevar-se verticalmente pelo menos 0, 30 m acima da cobertura, todavia, quando esta atender outros fins além de simples cobertura, a elevação deve ser no mínimo 2, 00 m 2 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

Projeto Sanitário Componentes do sistema de ventilação A extremidade aberta de um tubo ventilador primário ou coluna e ventilação: v. Deve conter um terminal tipo chaminé, tê ou outro dispositivo que impeça a entrada de água da chuva 3 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

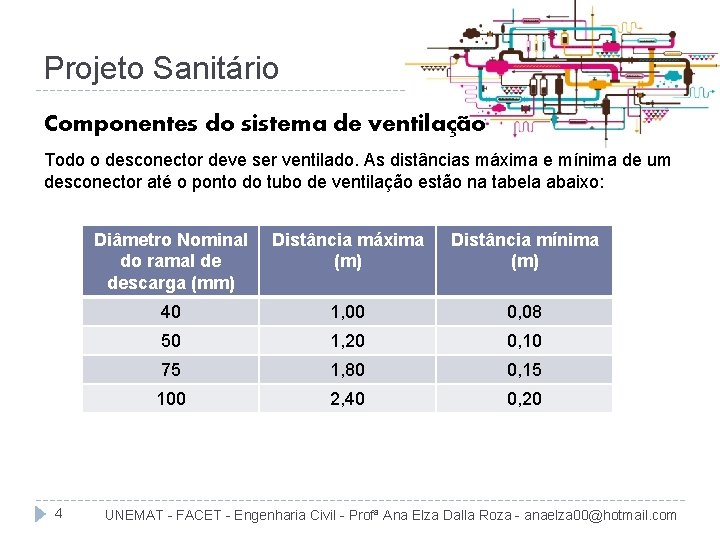

Projeto Sanitário Componentes do sistema de ventilação Todo o desconector deve ser ventilado. As distâncias máxima e mínima de um desconector até o ponto do tubo de ventilação estão na tabela abaixo: 4 Diâmetro Nominal do ramal de descarga (mm) Distância máxima (m) Distância mínima (m) 40 1, 00 0, 08 50 1, 20 0, 10 75 1, 80 0, 15 100 2, 40 0, 20 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

Projeto Sanitário Componentes do sistema de ventilação Todo o desconector deve ser ventilado. A distância mínima deverá ser pelo menos 2 x o diâmetro do ramal de descarga ou ramal de esgoto. 5 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

Projeto Sanitário Componentes do sistema de ventilação O projeto do subsistema de ventilação deve ser feito de modo a impedir o acesso de esgoto sanitário ao interior do mesmo. Em consequência disso, deverá sempre optar por tubos de ventilação feito preferencialmente de topo a 90°, sendo admissível inserções feitas até 45° 6 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

Projeto Sanitário Componentes do sistema de ventilação Toda coluna de ventilação deverá ter: v. Diâmetro uniforme v. A extremidade inferior ligada a um subcoletor ou a um tubo de queda. 7 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

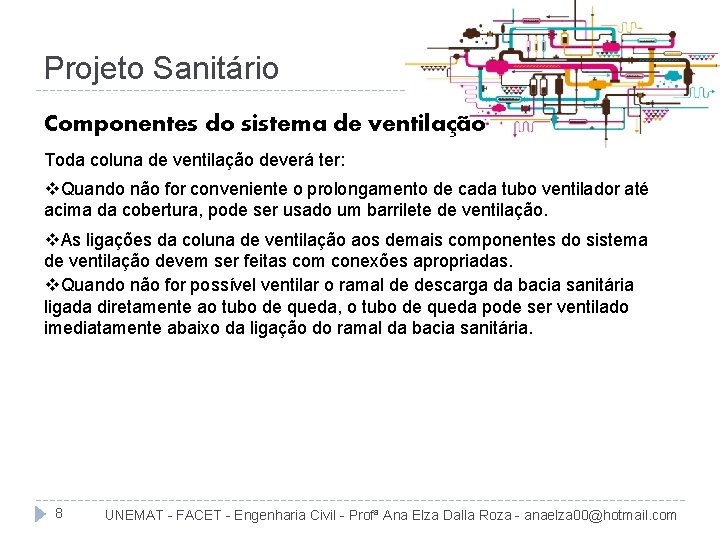

Projeto Sanitário Componentes do sistema de ventilação Toda coluna de ventilação deverá ter: v. Quando não for conveniente o prolongamento de cada tubo ventilador até acima da cobertura, pode ser usado um barrilete de ventilação. v. As ligações da coluna de ventilação aos demais componentes do sistema de ventilação devem ser feitas com conexões apropriadas. v. Quando não for possível ventilar o ramal de descarga da bacia sanitária ligada diretamente ao tubo de queda, o tubo de queda pode ser ventilado imediatamente abaixo da ligação do ramal da bacia sanitária. 8 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

Projeto Sanitário Componentes do sistema de ventilação Toda coluna de ventilação deverá ter: vÉ dispensada a ventilação do ramal de descarga de uma bacia sanitária ligada através de ramal exclusivo a um tubo de queda a uma distância máxima de 2, 40 m desde que esse tubo de queda receba, do mesmo pavimento, imediatamente abaixo, outros ramais devidamente ventilados. 9 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

Projeto Sanitário Componentes do sistema de ventilação Toda coluna de ventilação deverá ter: v. Bacias sanitárias instaladas em bateria, devem ser ventiladas por um tubo ventilador de circuito ligando a coluna de ventilação ao ramal de esgoto na região entre a última e a penúltima bacias sanitárias 10 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com
