Universidade do Estado de Mato Grosso – UNEMAT – Campus Sinop – FACET – Engenharia Civil INSTALAÇÕES HIDRÁULICAS E SANITÁRIAS Professora: Ana Elza Dalla Roza

Projeto Sanitário Generalidades Componentes do subsistema de coleta e transporte de esgoto sanitário v Aparelhos sanitários v Ramais de descarga v Tubos de queda v Subcoletores e coletores v Dispositivos complementares Sistema de ventilação Dimensionamento v. Desconectores v Ramais de descarga e de esgoto v. Tubos de queda v. Coletor predial e subcoletores v Fossas Sépticas v Sumidouros e valas de infiltração 2 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

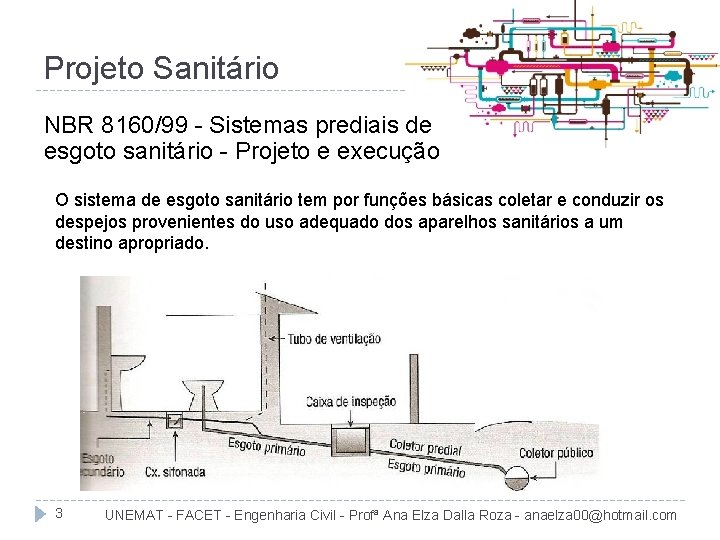

Projeto Sanitário NBR 8160/99 - Sistemas prediais de esgoto sanitário - Projeto e execução O sistema de esgoto sanitário tem por funções básicas coletar e conduzir os despejos provenientes do uso adequado dos aparelhos sanitários a um destino apropriado. 3 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

Projeto Sanitário NBR 8160/99 - Sistemas prediais de esgoto sanitário - Projeto e execução Por uso adequado dos aparelhos sanitários pressupõe-se a sua não utilização como destino para resíduos outros que não o esgoto. 4 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

Projeto Sanitário NBR 8160/99 - Sistemas prediais de esgoto sanitário - Projeto e execução O sistema predial de esgoto sanitário deve ser projetado de modo a: a) evitar a contaminação da água, de forma a garantir a sua qualidade de consumo, tanto no interior dos sistemas de suprimento e de equipamentos sanitários, como nos ambientes receptores; 5 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

Projeto Sanitário NBR 8160/99 - Sistemas prediais de esgoto sanitário - Projeto e execução O sistema predial de esgoto sanitário deve ser projetado de modo a: b) permitir o rápido escoamento da água utilizada e dos despejos introduzidos, evitando a ocorrência de vazamentos e a formação de depósitos no interior das tubulações; 6 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

Projeto Sanitário NBR 8160/99 - Sistemas prediais de esgoto sanitário - Projeto e execução O sistema predial de esgoto sanitário deve ser projetado de modo a: c) impedir que os gases provenientes do interior do sistema predial de esgoto sanitário atinjam áreas de utilização; 7 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

Projeto Sanitário NBR 8160/99 - Sistemas prediais de esgoto sanitário - Projeto e execução O sistema predial de esgoto sanitário deve ser projetado de modo a: d) impossibilitar o acesso de corpos estranhos ao interior do sistema; e) permitir que os seus componentes sejam facilmente inspecionáveis; 8 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

Projeto Sanitário NBR 8160/99 - Sistemas prediais de esgoto sanitário - Projeto e execução O sistema predial de esgoto sanitário deve ser projetado de modo a: f) impossibilitar o acesso de esgoto ao subsistema de ventilação; g) permitir a fixação dos aparelhos sanitários somente por dispositivos que facilitem a sua remoção para eventuais manutenções. 9 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

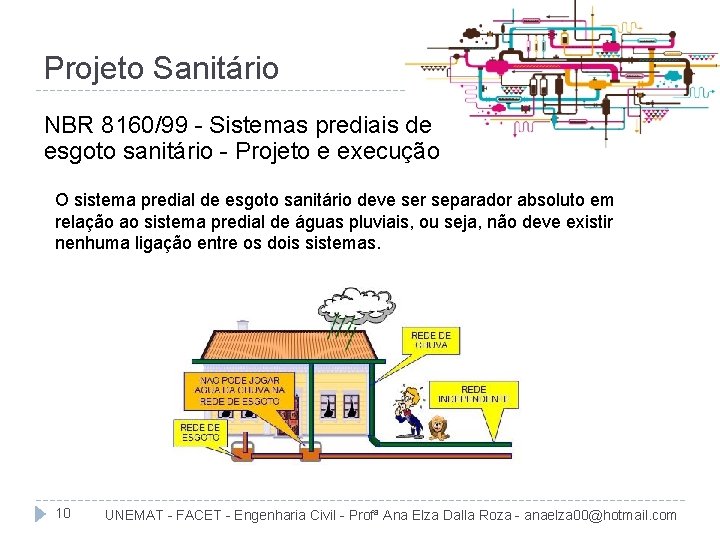

Projeto Sanitário NBR 8160/99 - Sistemas prediais de esgoto sanitário - Projeto e execução O sistema predial de esgoto sanitário deve ser separador absoluto em relação ao sistema predial de águas pluviais, ou seja, não deve existir nenhuma ligação entre os dois sistemas. 10 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

Projeto Sanitário NBR 8160/99 - Sistemas prediais de esgoto sanitário - Projeto e execução A disposição final do efluente do coletor predial de um sistema de esgoto sanitário deve ser feita: a) em rede pública de coleta de esgoto sanitário, quando ela existir; 11 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

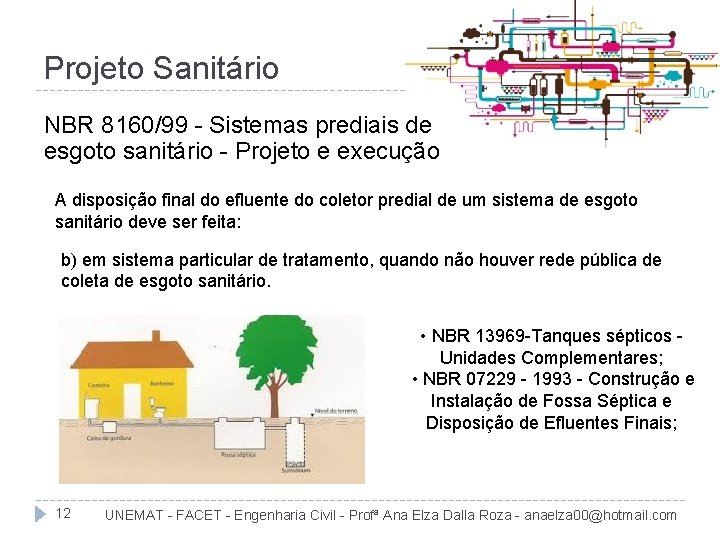

Projeto Sanitário NBR 8160/99 - Sistemas prediais de esgoto sanitário - Projeto e execução A disposição final do efluente do coletor predial de um sistema de esgoto sanitário deve ser feita: b) em sistema particular de tratamento, quando não houver rede pública de coleta de esgoto sanitário. • NBR 13969 -Tanques sépticos - Unidades Complementares; • NBR 07229 - 1993 - Construção e Instalação de Fossa Séptica e Disposição de Efluentes Finais; 12 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

Projeto Sanitário NBR 8160/99 - Sistemas prediais de esgoto sanitário - Projeto e execução Deve ser evitada a passagem das tubulações de esgoto em paredes, rebaixos, forros falsos, etc. de ambientes de permanência prolongada. Caso não seja possível, devem ser adotadas medidas no sentido de atenuar a transmissão de ruído para os referidos ambientes. SOLUÇÃO? 13 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

Projeto Sanitário NBR 8160/99 - Sistemas prediais de esgoto sanitário - Projeto e execução Uso de Shafts 14 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com

Projeto Sanitário NBR 8160/99 - Sistemas prediais de esgoto sanitário - Projeto e execução Definição Palavra utilizada para identificar uma área especifica em uma construção onde as vezes passa-se várias tubulações aparentes, água, elétrica, etc. Porém para não ficar esteticamente desagradável cria-se um compartimento ou um fechamento seja em gesso , madeira ou até em alvenaria para esconder essas tubulações esse compartimento é chamado de Shaft. 15 UNEMAT - FACET - Engenharia Civil - Profª Ana Elza Dalla Roza - anaelza 00@hotmail. com
