UNIVERSIDADE DO ESTADO DE MATO GROSSO CURSO DE ENGENHARIA CIVIL SNP 38 D 37 – Geotecnia II Recalque Exercícios Prof. : Flavio A. Crispim SINOP - MT 2015
Adensamento dos solos Exercício 01 - Cálculo de recalque ao final do adensamento NA z Argila γ H σ H/2 H Prof. Flavio A. Crispim u σ’
Adensamento dos solos Exercício 01 - Cálculo de recalque ao final do adensamento NA z Argila γ H σ H/2 H Prof. Flavio A. Crispim u σ’
Adensamento dos solos Exercício 01 - Cálculo de recalque ao final do adensamento NA z Argila γ H σ H/2 H Prof. Flavio A. Crispim u σ’
Exercício 01 - Cálculo de recalque ao final do adensamento Adensamento dos solos Aterro γat h Argila γ H NA z σ’v 0 H/2 H Prof. Flavio A. Crispim Δσ’v σ’
Exercício 01 - Cálculo de recalque ao final do adensamento Adensamento dos solos Aterro γat h NA ΔH Argila γ H z σ’v 0 H/2 H Prof. Flavio A. Crispim σ’ vf = σ’v 0 + Δσ’v
Exercício 01 - Cálculo de recalque ao final do adensamento 1. 000 0. 900 Índice de vazios, e Adensamento dos solos 0. 950 0. 800 0. 750 0. 700 0. 650 10 10000 Tensão efetiva, σ' Prof. Flavio A. Crispim
Adensamento dos solos Exercício 01 - Cálculo de recalque ao final do adensamento NA z m Argila γ = 20 k. N/m³ 30 m σv 0 k. Pa 15 30 Prof. Flavio A. Crispim u k. Pa σ’v 0 k. Pa
Adensamento dos solos Exercício 01 - Cálculo de recalque ao final do adensamento NA Argila γ = 20 k. N/m³ 30 m z m σv 0 k. Pa 15 300, 00 30 600, 00 Prof. Flavio A. Crispim u k. Pa σ’v 0 k. Pa
Adensamento dos solos Exercício 01 - Cálculo de recalque ao final do adensamento NA Argila γ = 20 k. N/m³ 30 m z m σv 0 k. Pa u k. Pa 15 300, 00 147, 15 30 600, 00 294, 30 Prof. Flavio A. Crispim σ’v 0 k. Pa
Adensamento dos solos Exercício 01 - Cálculo de recalque ao final do adensamento NA Argila γ = 20 k. N/m³ 30 m z m σv 0 k. Pa u k. Pa σ’v 0 k. Pa 15 300, 00 147, 15 152, 85 30 600, 00 294, 30 305, 70 Prof. Flavio A. Crispim

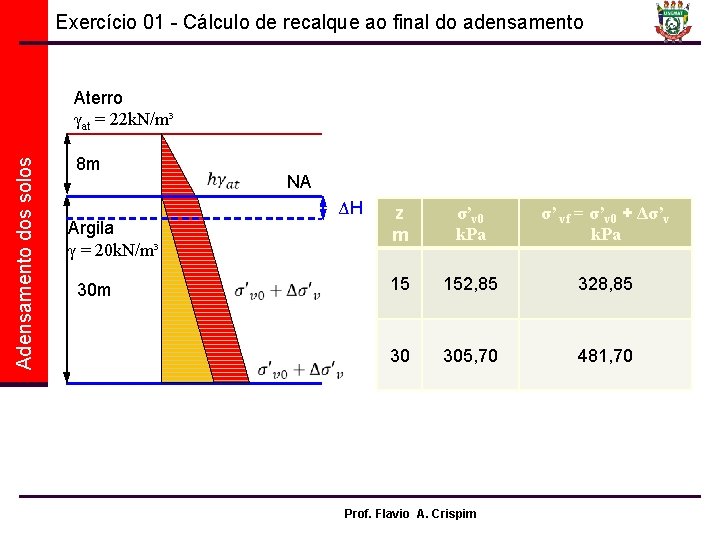

Exercício 01 - Cálculo de recalque ao final do adensamento Adensamento dos solos Aterro γat = 22 k. N/m³ 8 m NA ΔH Argila γ = 20 k. N/m³ 30 m z m σ’v 0 k. Pa σ’ vf = σ’v 0 + Δσ’v k. Pa 15 152, 85 328, 85 30 305, 70 481, 70 Prof. Flavio A. Crispim
Exercício 01 - Cálculo de recalque ao final do adensamento σ’vm = 250 k. Pa 1. 000 0. 900 Índice de vazios, e Adensamento dos solos 0. 950 0. 800 0. 750 z m 0. 700 0. 650 10 1000 σ’v 0 k. Pa σ’ vf = σ’v 0 + Δσ’v k. Pa 15 10000 152, 85 328, 85 30 481, 70 Tensão efetiva, σ' 305, 70 Prof. Flavio A. Crispim
Exercício 02 - Cálculo de recalque ao final do adensamento Um edifício foi construído sobre uma camada de argila de 8 metros de espessura. A tensão inicial média na camada de argila é de 100 k. Pa e sua Adensamento dos solos curva de adensamento é mostrada na Figura a seguir. A tensão média aplicada na camada de argila após a construção é de 305 k. Pa. a) Estime o recalque final esperado na camada de argila; b) Estime o recalque na camada de argila se a mesma nunca tivesse sido submetida a tensão maior que a média existente inicialmente; c) Mostrar na curva de adensamento os valores de e usados nas estimativas dos itens (a) e (b). Prof. Flavio A. Crispim
Exercício 02 - Cálculo de recalque ao final do adensamento σ’v 0 = 100 k. Pa 0. 950 σ’vm = 250 k. Pa σ’vf = 305 k. Pa 0. 900 Índice de vazios, e Adensamento dos solos 1. 000 0. 850 0. 800 0. 750 8 m 0. 700 0. 650 10 10000 Tensão efetiva, σ' Prof. Flavio A. Crispim
Exercício 02 - Cálculo de recalque ao final do adensamento a) Estime o recalque final esperado na camada de argila; Adensamento dos solos Prof. Flavio A. Crispim
Exercício 02 - Cálculo de recalque ao final do adensamento b) Estime o recalque na camada de argila se a mesma nunca tivesse sido submetida a tensão maior que a média existente inicialmente; σ’v 0 = 100 k. Pa 0. 950 σ’vf = 305 k. Pa 0. 900 Índice de vazios, e Adensamento dos solos 1. 000 0. 850 0. 800 0. 750 8 m 0. 700 0. 650 10 10000 Tensão efetiva, σ' Prof. Flavio A. Crispim

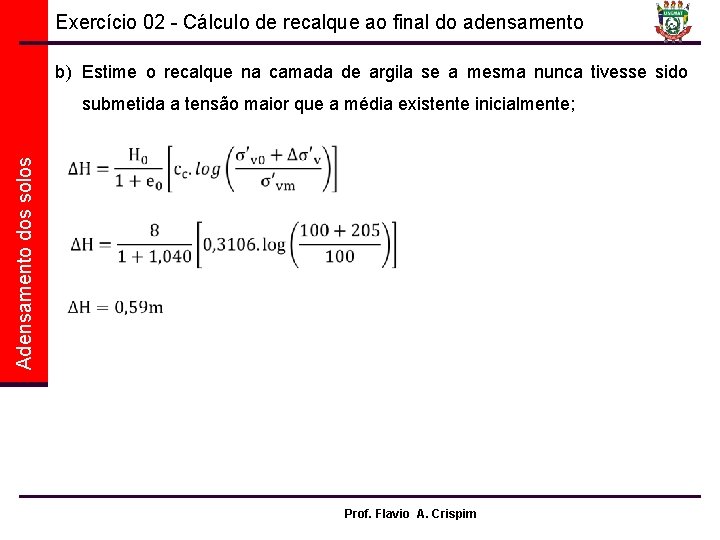

Exercício 02 - Cálculo de recalque ao final do adensamento b) Estime o recalque na camada de argila se a mesma nunca tivesse sido Adensamento dos solos submetida a tensão maior que a média existente inicialmente; Prof. Flavio A. Crispim
Exercício 02 - Cálculo de recalque ao final do adensamento c) Mostrar na curva de adensamento os valores de e usados nas estimativas dos itens (a) e (b). σ’v 0 = 100 k. Pa 0. 950 Δe = 0, 051 0. 900 Índice de vazios, e Adensamento dos solos 1. 000 σ’vf = 305 k. Pa 0. 850 0. 800 0. 750 8 m 0. 700 0. 650 10 10000 Tensão efetiva, σ' Prof. Flavio A. Crispim
Exercício 02 - Cálculo de recalque ao final do adensamento c) Mostrar na curva de adensamento os valores de e usados nas estimativas σ’v 0 = 100 k. Pa dos itens (a) e (b). Δe = 0, 150 0. 950 σ’vf = 305 k. Pa 0. 900 Índice de vazios, e Adensamento dos solos 1. 000 0. 850 0. 800 0. 750 8 m 0. 700 0. 650 10 10000 Tensão efetiva, σ' Prof. Flavio A. Crispim
