Vento: movimento do ar sobre a superfície terrestre, resultante do aquecimento desigual da atmosfera pelo Sol. instrumentos destinados à medição do vento são chamados de anemômetros. Quando o instrumento é capaz de medir e registrar continuamente a velocidade e a direção do vento, é chamado de anemógrafo. Anemometria Anemus = vento Metria = medição

Classificação: De pressão: Tubo de Pitot;

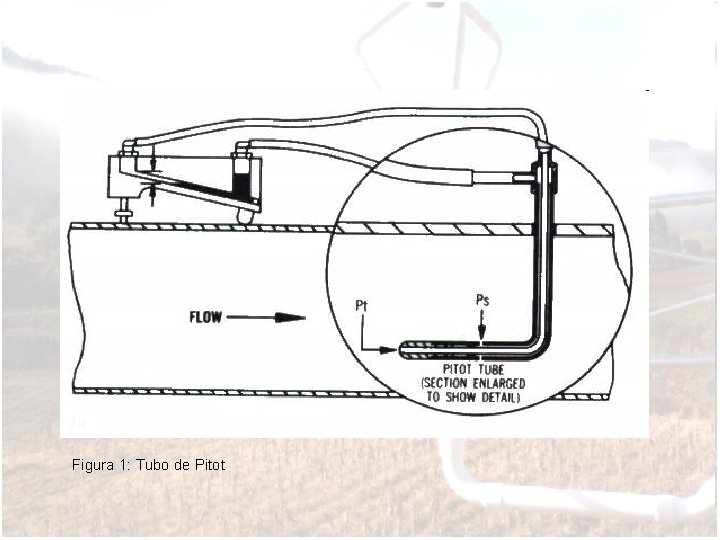

Figura 1: Tubo de Pitot

Classificação: De pressão: Tubo de Pitot; Mecânico: Anemômetro de concha; Anemômetro de hélice;

Figura 2: Anemômetro de concha Figura 3: Anemômetro de hélice conjugado ao cata-vento.

Termoelétrico: Anemômetro de fio quente;

Figura 4: Anemômetro de fio quente.

Termoelétrico: Anemômetro de fio quente; Acústico: Anemômetro sônico.

Anemômetro sônico: → mede velocidade, direção e turbulência do vento horizontal e vertical; → mede a velocidade do som; → sensor mais preciso, mas de alto custo;

consiste de três pares de emissores/receptores de som, ortogonalmente orientados; Figura 1: Anemômetro sônico, modelo CSAT 3 – Campbell.

emite sinais de som de um sensor para outro, e, através do tempo levado entre a ida e a volta deste sinal, a velocidade do vento é deduzida; onde: t: tempo decorrido entre a ida e a volta do sinal; l: comprimento de caminho acústico; : ângulo do vento; U: velocidade do vento; c: velocidade do som;

Especificações técnicas do anemômetro CSAT 3:

Temperatura operacional: -30° a 50°C; Voltagem: 10 a 16 Vdc; Resolução: 0, 03 m/s; Intervalo operacional: 0 a 30 m/s; Vel. do som X Temperatura: varia de 360 m/s a 50°C a 300 m/s a 50°C; Taxa programável: 1 a 60 Hz.
