Universidade de Pernambuco Escola Politécnica de Pernambuco ANÁLISE DA VIABILIDADE FINANCEIRA DA IMPLANTAÇÃO DE ESTRUTURAS DE PAVIMENTO INTERTRAVADO PERMEÁVEL NO ESTACIONAMENTO DA ESCOLA POLITÉCNICA (POLI-UPE) Ana Karla Batista da Silva Profa. Dra. Yêda Vieira Póvoas Tavares Julho, 2017

1. INTRODUÇÃO ü A evolução da urbanização x Inundações Urbanas

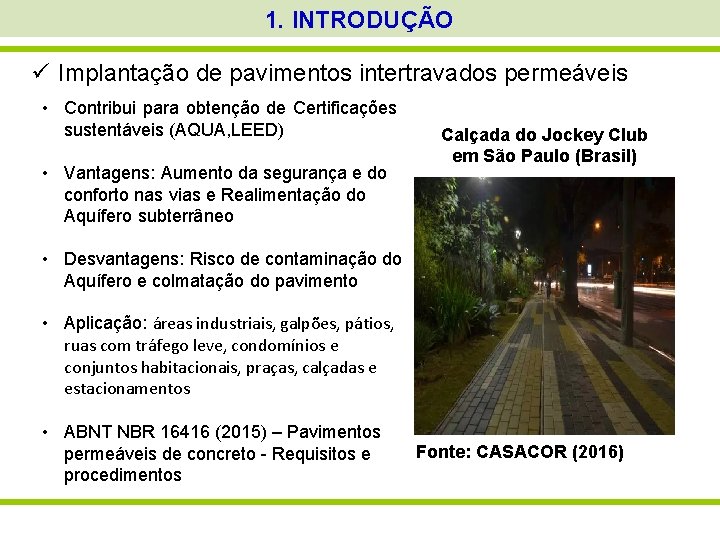

1. INTRODUÇÃO ü Implantação de pavimentos intertravados permeáveis • Contribui para obtenção de Certificações sustentáveis (AQUA, LEED) • Vantagens: Aumento da segurança e do conforto nas vias e Realimentação do Aquífero subterrâneo Calçada do Jockey Club em São Paulo (Brasil) • Desvantagens: Risco de contaminação do Aquífero e colmatação do pavimento • Aplicação: áreas industriais, galpões, pátios, ruas com tráfego leve, condomínios e conjuntos habitacionais, praças, calçadas e estacionamentos • ABNT NBR 16416 (2015) – Pavimentos permeáveis de concreto - Requisitos e procedimentos Fonte: CASACOR (2016)

2. OBJETIVOS ü Apresentar um estudo de viabilidade financeira da implantação de 2 diferentes tipos de estruturas de pavimento permeável no estacionamento da Escola Politécnica de Pernambuco, como forma de evitar a ocorrência de inundações na área

3. METODOLOGIA ü Região de estudo: estacionamento da Escola Politécnica de Pernambuco Mapa de situação da POLI - UPE Alagamento no Estacionamento da POLI

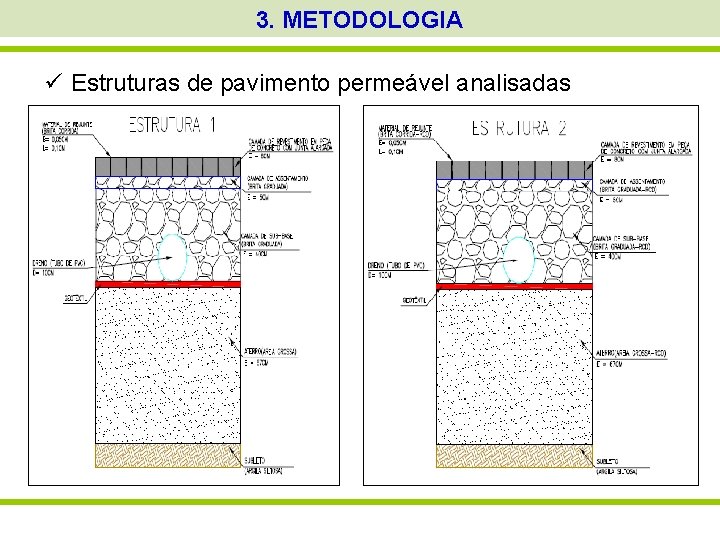

3. METODOLOGIA ü Estruturas de pavimento permeável analisadas

4. RESULTADOS DEFINIÇÃO DOS SERVIÇOS CONSIDERADOS PARA IMPLANTAÇÃO DAS ESTRUTURAS DE PAVIMENTO INTERTRAVADO PERMEÁVEL ü Serviços preliminares ü Terraplenagem ü Pavimentação ELABORAÇÃO DO ORÇAMENTO ü Memória de Cálculo + Planilha Orçamentária ü Baseou-se nos valores do SINAPI (Setembro/2016) com desoneração e sem Benefícios e Despesas Indiretas (BDI)

4. RESULTADOS PLANILHA ORÇAMENTÁRIA DA ESTRUTURA E 1

4. RESULTADOS PLANILHA ORÇAMENTÁRIA DA ESTRUTURA E 1

4. RESULTADOS PLANILHA ORÇAMENTÁRIA DA ESTRUTURA E 1

4. RESULTADOS PLANILHA ORÇAMENTÁRIA DA ESTRUTURA E 2

4. RESULTADOS PLANILHA ORÇAMENTÁRIA DA ESTRUTURA E 2

4. RESULTADOS ANÁLISE DA VIABILIDADE FINANCEIRA ü Análise dos custos para implantação das estruturas de pavimento por m² do estacionamento da POLI-UPE • A estrutura E 2 (revestimento em Peça de concreto com juntas alargadas + camadas de base/sub-base em material de RCDR) apresenta-se como a mais econômica (R$ 519, 73) • A estrutura E 1 (revestimento em Peça de concreto com juntas alargadas + camadas de base/sub-base em material convencional) apresenta o maior valor (R$ 628, 51)

5. CONSIDERAÇÕES FINAIS ü É financeiramente viável a implantação de estrutura de pavimento intertravado permeável ü O serviço de pavimentação é o mais oneroso ü Foram contabilizados os custos estimados da implantação das estruturas, sem considerar os gastos futuros com a manutenção das mesmas ü A utilização de RCDR nas camadas de pavimentação representa uma diminuição significativa no custo de implantação dos pavimentos permeáveis

REFERÊNCIAS SILVA, G. B. L. Avaliação experimental sobre a eficiência de superfícies permeáveis com vistas ao controle do escoamento superficial em áreas urbanas. 2006. Tese (Doutorado em Tecnologia Ambiental e Recursos Hídricos)- Universidade de Brasília, 2006. SILVA, 2006. p. 20 CASACOR. Calçada da CASA COR SÃO PAULO é assinada por Benedito Abbud. 2016. Disponível em: <http: //casacor. abril. com. br/paisagismo/calcada-da-casa-cor-sao-paulo-eassinada-por-benedito-abbud/>. Acesso em: 20 jun. 2017 MARCHIONI, M. L. ; OLIVEIRA, C. Pavimento Intertravado Permeável - Melhores Práticas. São Paulo, Associação Brasileira de Cimento Portland (ABCP), 2010. p. 5 -6, 10, 11. Disponível em: < http: //flgblocos. com. br/pdf/ Cartilha_Pav_Intertravado_Permeavel. pdf>. Acesso em: 10 jun. 2017 PORTAL ITAMBÉ. Pavimento permeável contra enchentes. 2011. Disponível em: http: //www. cimentoitambe. com. br/pavimento-permeavel-contra-enchentes/. Acessado em: 10 jun. 2017. FARIAS, A. B. Análise técnica e econômica de resíduos de construção e demolição aplicados em pavimentação. 2013. 182 p. Dissertação (Mestrado em Engenharia Civil) – Escola Politécnica de Pernambuco, Universidade de Pernambuco, Recife, 2013. TUCCI, C. E. M. Gerenciamento da Drenagem Urbana. RBRH – Revista Brasileira de Recursos Hídricos. Volume 7, n. 1, p. 5 -27, 2002

REFERÊNCIAS EMLURB. Relatório de Andamento do RAP - Caracterização da Área de Influência Direta – AID. In: Estudo elaboração dos estudos de concepção para gestão e manejo de águas pluviais e drenagem urbana do Recife. (Versão concedida em visita técnica). Recife, out. 2013. ALMEIDA, N. Projeto para produção de pavimento em concreto permeável no parque de estacionamento da POLI-UPE. 2016. 90 p. Monografia (Pós-graduação em Engenharia Civil) – Escola Politécnica de Pernambuco, Universidade de Pernambuco, Recife, 2016. MARCHIONI, M. L. ; OLIVEIRA, C. Pavimentos permeáveis: novo enfoque na drenagem urbana. Vias concretas: pavimentação com sustentabilidade. [2016]. p. 1. Disponível em: <http: //viasconcretas. com. br/cms/wp-content/uploads/2013/ 08/Rodovias. Vias-77 -Vias-Concretas. pdf>. Acesso em: 11 jun. 2017 ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS (ABNT). NBR 16416: Pavimentos permeáveis de concreto - Requisitos e procedimentos. Rio de Janeiro, 2015. SILVA, A. K. B. Análise da viabilidade financeira da implantação de estruturas de pavimento permeável no estacionamento da escola politécnica (POLI-UPE). 2017. 131 p. Monografia (Pós-graduação em Engenharia Civil) – Escola Politécnica de Pernambuco, Universidade de Pernambuco, Recife, 2017.

Universidade de Pernambuco Escola Politécnica de Pernambuco OBRIGADA! anakarlabatista@hotmail. com
