UNIVERSIDADE ANHANGUERA CAMPOS UNIBAN OSASCO ATPS 1 Bimestre

UNIVERSIDADE ANHANGUERA CAMPOS UNIBAN OSASCO ATPS: 1º Bimestre – 8º Semestre Sistemas de Automação Fluido Mecânico II Professor: Alexandre Ielpo Adalmir Izidoro - RA: 101061544 Alexandre de Freitas – RA: 100992439 Danilela J. Lira – RA: 101109334 Danilo S. Fontes – RA: 101097808 João S. Beserra – RA: 101089724 Leandro Araujo Papa – RA: 080041183 Engenharia Controle e Automação – 8º Semestre OSASCO 09/2013

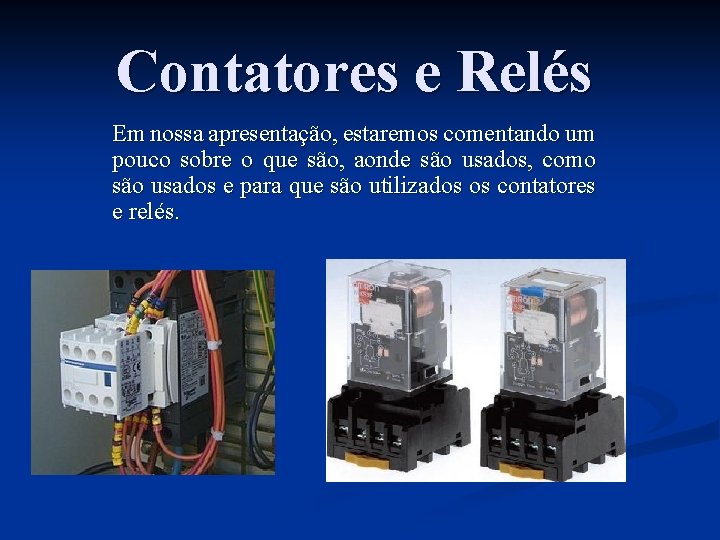

Contatores e Relés Em nossa apresentação, estaremos comentando um pouco sobre o que são, aonde são usados, como são usados e para que são utilizados os contatores e relés.

Contator

O que é contator n n Contator é um dispositivo eletromecânico que permite, a partir de um circuito de comando, efetuar o controle de cargas num circuito de potência. Essas cargas podem ser de qualquer tipo, desde tensões diferentes do circuito de comando, até conter múltiplas fases. Contator AC para manobra de motores. É constituído por uma bobina que produz um campo magnético, que conjuntamente a uma parte fixa, proporciona movimento a uma parte móvel. Essa parte móvel por sua vez, altera o estado dos seus contactos associados. Os que estão abertos, fecha-os, os que estão fechados, abre-os. Este contactos podem ser de dois tipos, os de potência e os auxiliares.

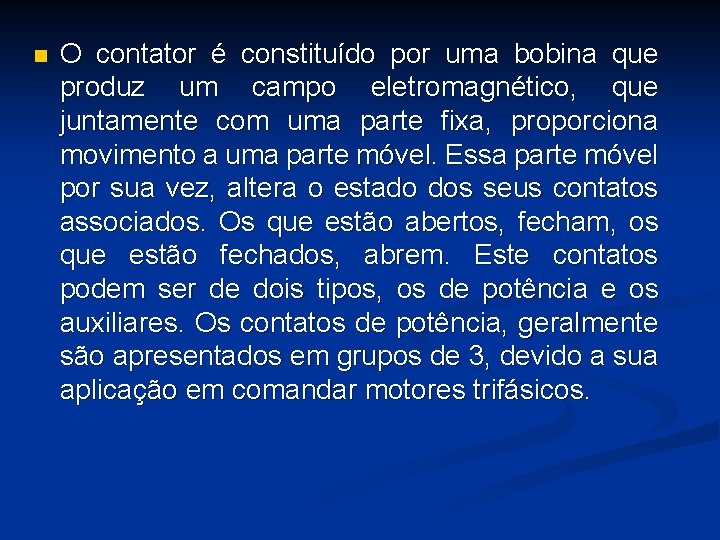

n O contator é constituído por uma bobina que produz um campo eletromagnético, que juntamente com uma parte fixa, proporciona movimento a uma parte móvel. Essa parte móvel por sua vez, altera o estado dos seus contatos associados. Os que estão abertos, fecham, os que estão fechados, abrem. Este contatos podem ser de dois tipos, os de potência e os auxiliares. Os contatos de potência, geralmente são apresentados em grupos de 3, devido a sua aplicação em comandar motores trifásicos.

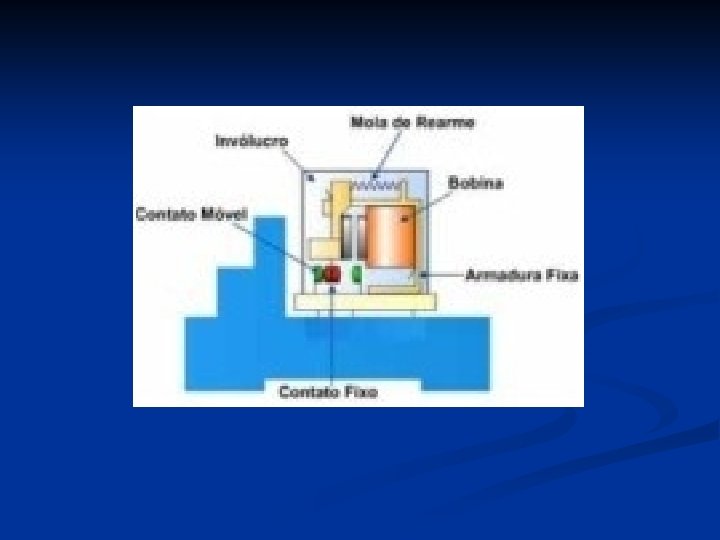

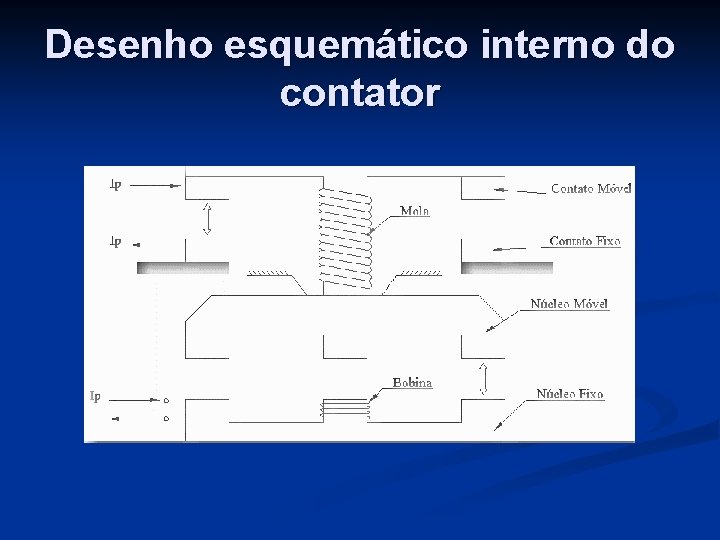

Desenho esquemático interno do contator

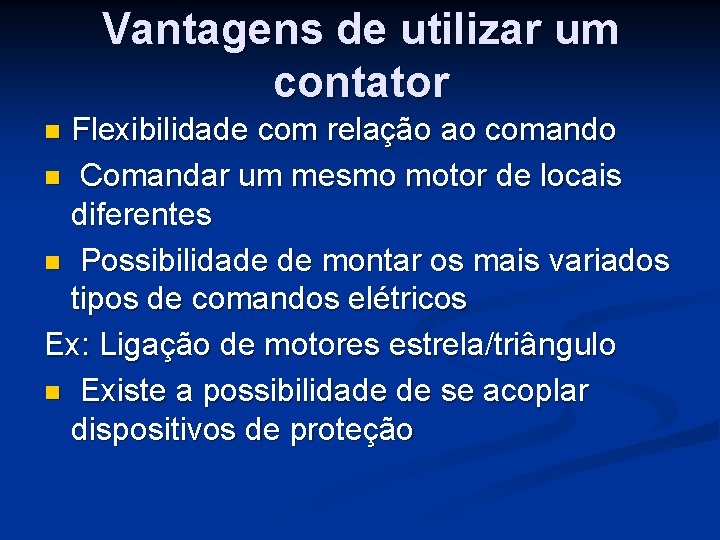

Vantagens de utilizar um contator Flexibilidade com relação ao comando n Comandar um mesmo motor de locais diferentes n Possibilidade de montar os mais variados tipos de comandos elétricos Ex: Ligação de motores estrela/triângulo n Existe a possibilidade de se acoplar dispositivos de proteção n

Desvantagens de se utilizar um contator n Desgastes dos contatos n Ruídos nas manobras n Baixa velocidade de ligação 10 -50 m/s

Tipos de contatores n n n Os contatores podem ser do tipo principais ( para motores ), que geralmente possuem 3 contatos NA (normalmente abertos) de potência, 2 NA's auxiliares, ou seja de comando, e mais 2 NF's (normalmente fechados) auxiliares, também para o comando. Também podem ser do tipo auxiliares, que possuem contatos apenas de comando, ou seja , seus contatos suportam uma menor corrente do que os principais. Vale lembrar que os contatores em geral possuem os chamados blocos aditivos, que são vendidos separadamente, variam de fabricante para fabricante, e tem a função de proporcionar contatos adicionais ao contactor (alguns modelos são de acoplamento frontal, e outros de acoplamento lateral).

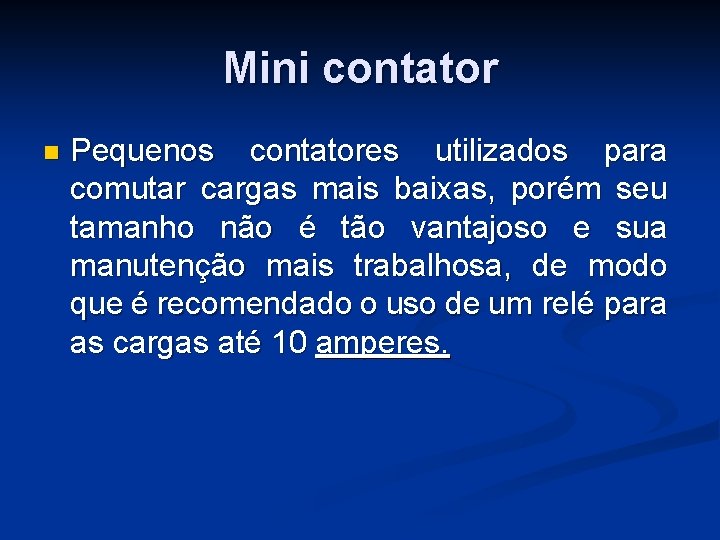

Mini contator n Pequenos contatores utilizados para comutar cargas mais baixas, porém seu tamanho não é tão vantajoso e sua manutenção mais trabalhosa, de modo que é recomendado o uso de um relé para as cargas até 10 amperes.

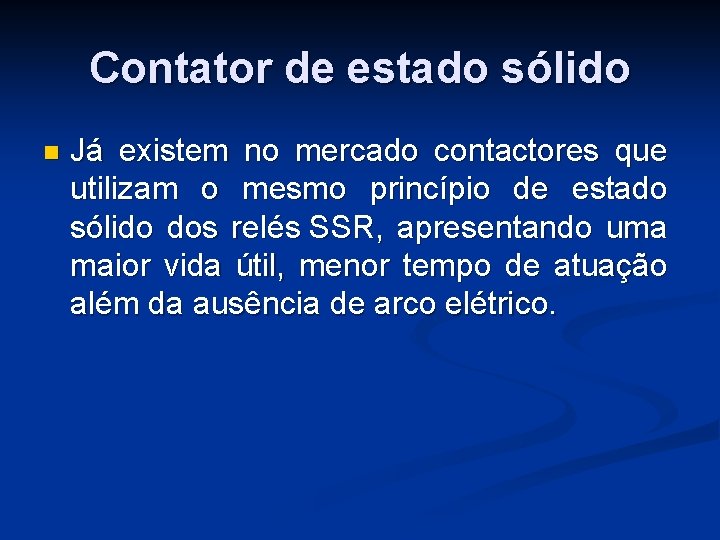

Contator de estado sólido n Já existem no mercado contactores que utilizam o mesmo princípio de estado sólido dos relés SSR, apresentando uma maior vida útil, menor tempo de atuação além da ausência de arco elétrico.

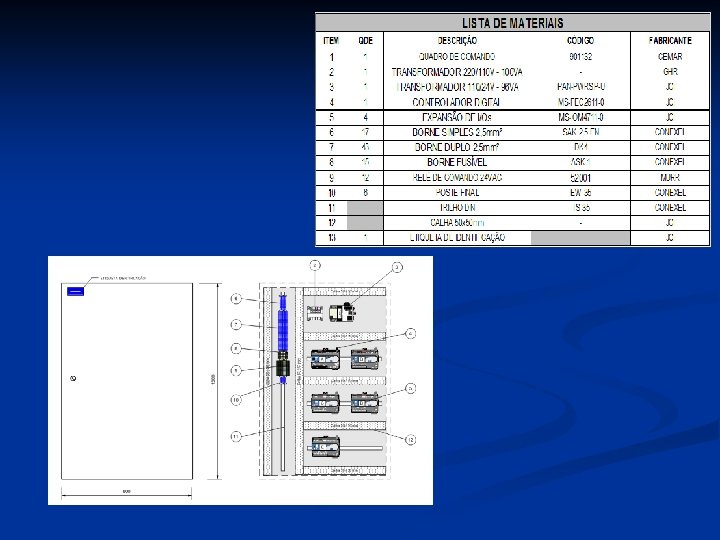

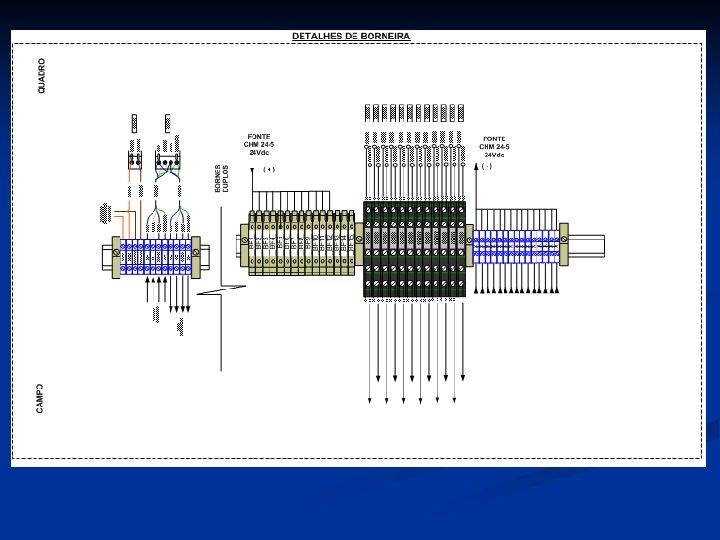

Circuito utilizando contator n A baixo vemos um exemplo de um esquema elétrico.

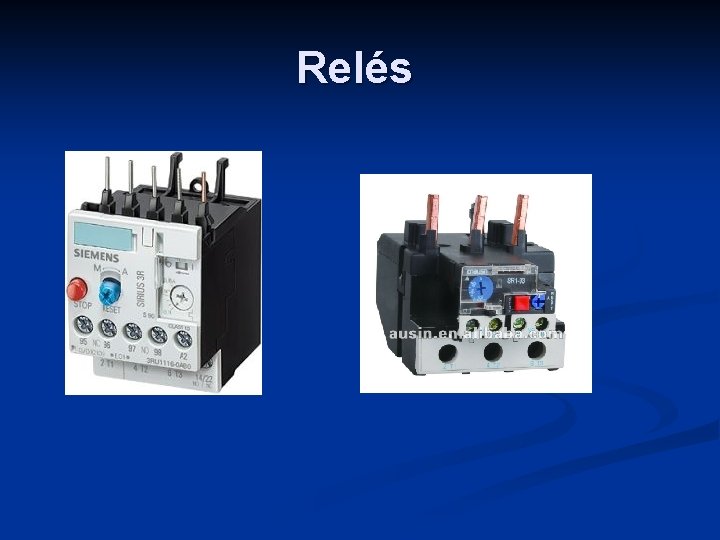

Relés

O que são relés n Relé é um interruptor eletromecânico. A movimentação física deste interruptor ocorre quando a corrente elétrica percorre as espiras da bobina do relé, criando assim um campo magnético que por sua vez atrai a alavanca responsável pela mudança do estado dos contatos.

n n O relé é um dispositivo eletromecânico ou não, com inúmeras aplicações possíveis em comutação de contatos elétricos. Servindo para ligar ou desligar dispositivos. É normal o relé estar ligado a dois circuitos elétricos. No caso do Relé eletromecânico, a comutação é realizada alimentando-se a bobina do mesmo. Quando uma corrente originada no primeiro circuito passa pela bobina, um campo eletromagnético é gerado, acionando o relé e possibilitando o funcionamento do segundo circuito. Sendo assim, uma das aplicabilidades do relé é utilizar-se de baixas correntes para o comando no primeiro circuito, protegendo o operador das possíveis altas correntes que irão circular no segundo circuito (contatos).

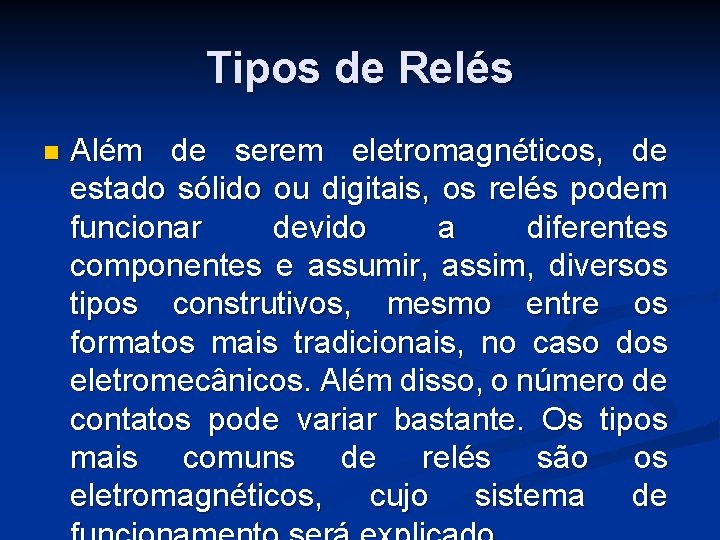

Tipos de Relés n Além de serem eletromagnéticos, de estado sólido ou digitais, os relés podem funcionar devido a diferentes componentes e assumir, assim, diversos tipos construtivos, mesmo entre os formatos mais tradicionais, no caso dos eletromecânicos. Além disso, o número de contatos pode variar bastante. Os tipos mais comuns de relés são os eletromagnéticos, cujo sistema de

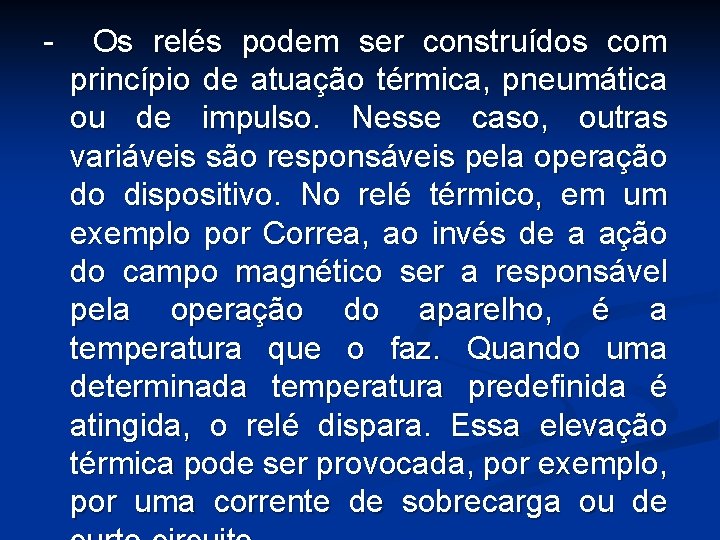

- Os relés podem ser construídos com princípio de atuação térmica, pneumática ou de impulso. Nesse caso, outras variáveis são responsáveis pela operação do dispositivo. No relé térmico, em um exemplo por Correa, ao invés de a ação do campo magnético ser a responsável pela operação do aparelho, é a temperatura que o faz. Quando uma determinada temperatura predefinida é atingida, o relé dispara. Essa elevação térmica pode ser provocada, por exemplo, por uma corrente de sobrecarga ou de

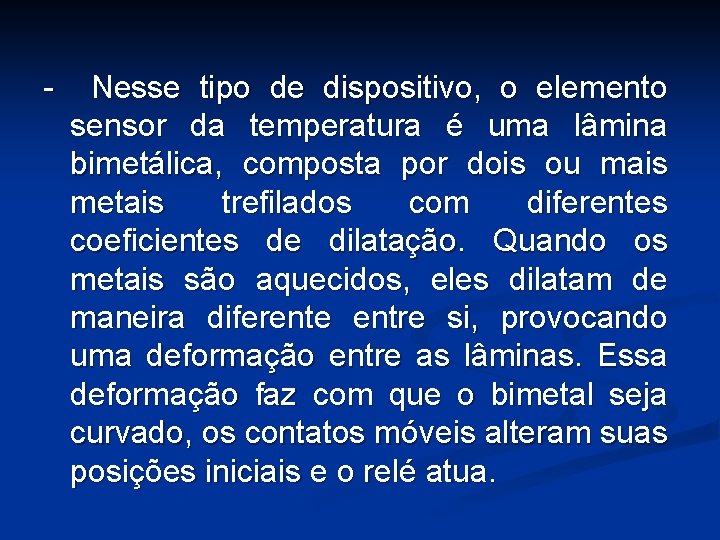

- Nesse tipo de dispositivo, o elemento sensor da temperatura é uma lâmina bimetálica, composta por dois ou mais metais trefilados com diferentes coeficientes de dilatação. Quando os metais são aquecidos, eles dilatam de maneira diferente entre si, provocando uma deformação entre as lâminas. Essa deformação faz com que o bimetal seja curvado, os contatos móveis alteram suas posições iniciais e o relé atua.

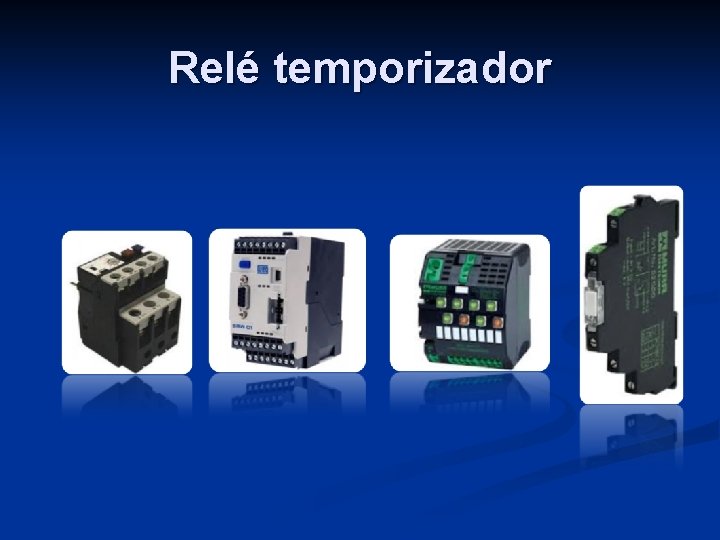

Relé temporizador

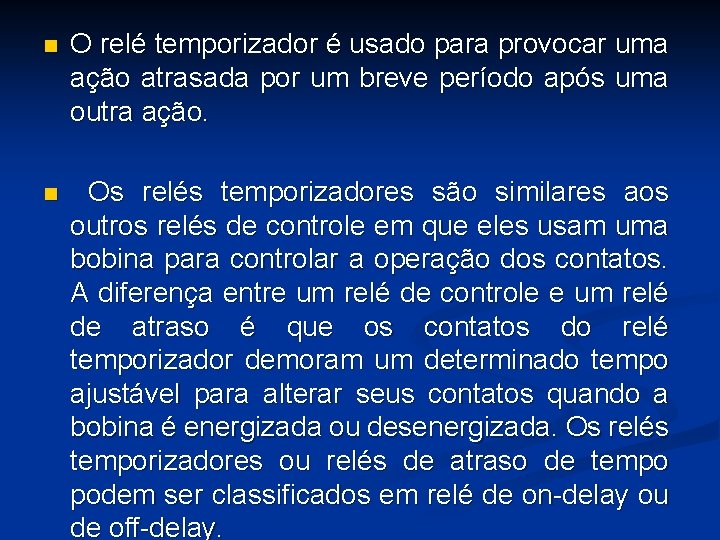

n O relé temporizador é usado para provocar uma ação atrasada por um breve período após uma outra ação. n Os relés temporizadores são similares aos outros relés de controle em que eles usam uma bobina para controlar a operação dos contatos. A diferença entre um relé de controle e um relé de atraso é que os contatos do relé temporizador demoram um determinado tempo ajustável para alterar seus contatos quando a bobina é energizada ou desenergizada. Os relés temporizadores ou relés de atraso de tempo podem ser classificados em relé de on-delay ou de off-delay.

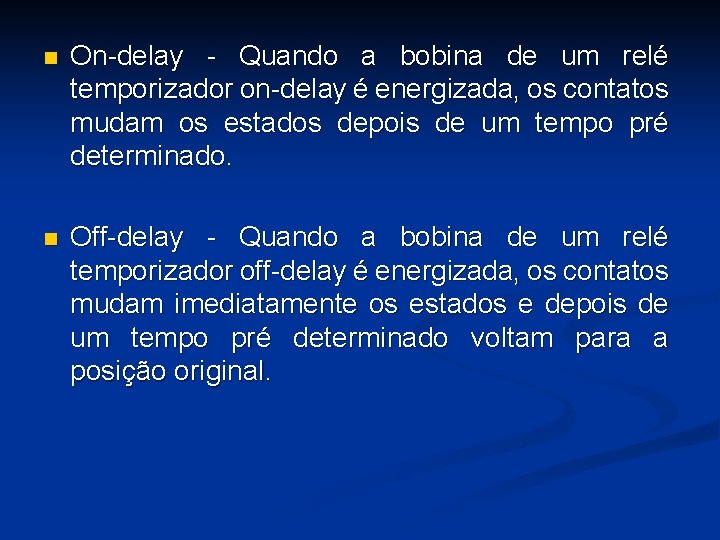

n On-delay - Quando a bobina de um relé temporizador on-delay é energizada, os contatos mudam os estados depois de um tempo pré determinado. n Off-delay - Quando a bobina de um relé temporizador off-delay é energizada, os contatos mudam imediatamente os estados e depois de um tempo pré determinado voltam para a posição original.

Relés temporizadores cíclicos n n Possui tipo de relé contato comutador e dois potenciômetros que controlam individualmente os tempos de retardo de inversão do contato. Quando a bobina é energizada, o contato comutador é invertido ciclicamente sendo que o potenciômetro da esquerda controla o tempo de inversão do contato enquanto que o da direita controla o tempo de retardo do contato a sua posição inicial.

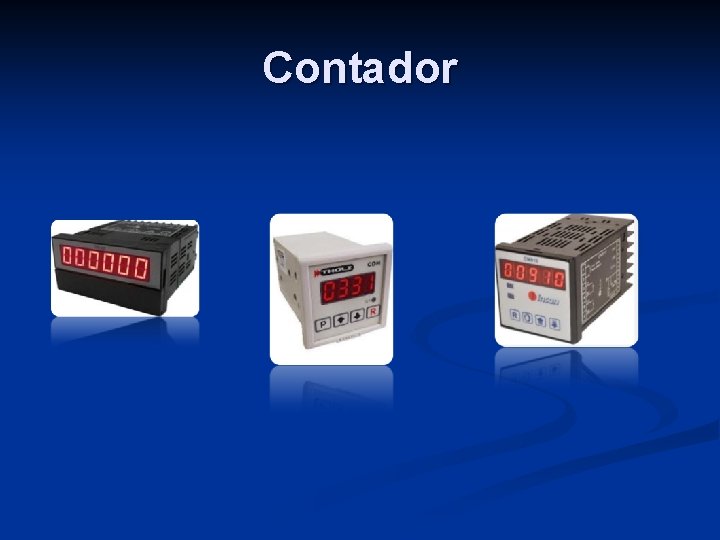

Contador

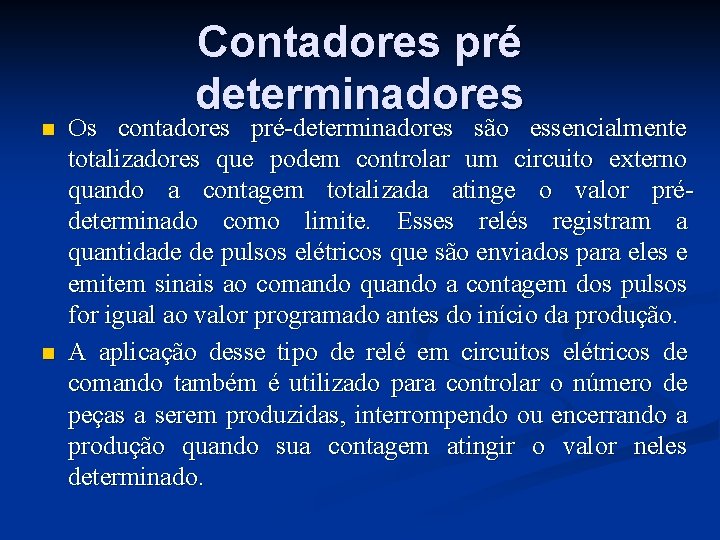

n n Contadores pré determinadores Os contadores pré-determinadores são essencialmente totalizadores que podem controlar um circuito externo quando a contagem totalizada atinge o valor prédeterminado como limite. Esses relés registram a quantidade de pulsos elétricos que são enviados para eles e emitem sinais ao comando quando a contagem dos pulsos for igual ao valor programado antes do início da produção. A aplicação desse tipo de relé em circuitos elétricos de comando também é utilizado para controlar o número de peças a serem produzidas, interrompendo ou encerrando a produção quando sua contagem atingir o valor neles determinado.
