UNIVERSIDAD TECNOLOGICA NACIONAL FACULTAD REGIONAL LA RIOJA INGENIERIA CIVIL I AÑO 2013 TRABAJO PRÁCTICO N° 1 ORIENTACION CONSTRUCCIONES Ing. Perla Carrizo´- 12/04/2013 1

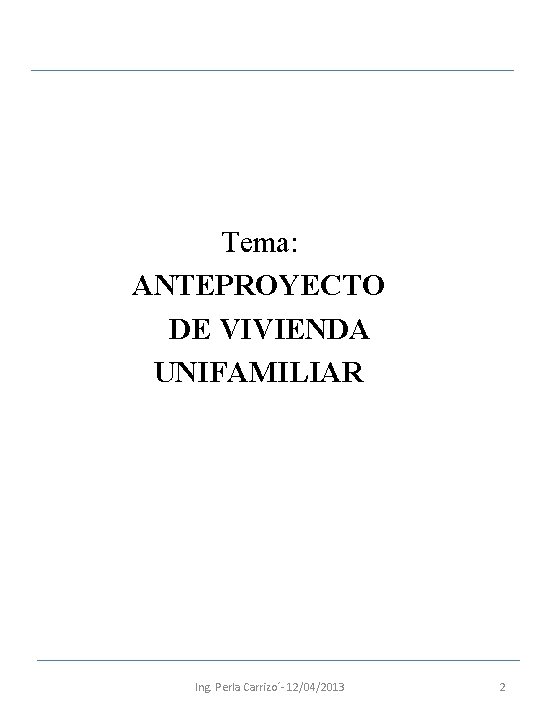

Tema: ANTEPROYECTO DE VIVIENDA UNIFAMILIAR Ing. Perla Carrizo´- 12/04/2013 2

En este trabajo práctico veremos: 1. 2. 3. 4. 5. 6. Introducción Definición de Vivienda Orientación Categorías de ambientes. Condiciones Anteproyecto. Trabajos preliminares Código de Edificación Nº 1784. Medidas básicas. 7. Método de diseño 8. Definición de planta, corte y fachada 9. Definición de ESCALA 10. Pautas para el trabajo practico 11. Documentación a entregar Ing. Perla Carrizo´- 12/04/2013 3

1. Introducción Sabemos que la labor del ingeniero civil está basada en la resolución de problemas a través de la aplicación de un conjunto de conocimientos y técnicas específicas; dichos problemas surgen de necesidades (ver cuadro). De esta manera, las incumbencias del ingeniero civil se dividen en tres grandes grupos: Construcciones, Vial e Hidráulica: Ing. Perla Carrizo´- 12/04/2013 4

2. Definición de Vivienda Una Vivienda es una edificación que se acondiciona para el uso, confort, protección y seguridad de las personas. Su diseño dependerá principalmente de las condiciones climáticas y del conjunto de funciones a desarrollar en su interior. Evolución en el tiempo Ing. Perla Carrizo´- 12/04/2013 5

3. Orientación Sin sol, viento frio SUR OESTE Sol profundo por la mañana NORTE Sol profundo en invierno , sol alto en verano Sol profundo por la tarde Variación de la inclinación del sol Ing. Perla Carrizo´- 12/04/2013 6

3. Orientación La orientación recomendable de los ambientes: Cocinas SUR OESTE NORTE Desayunador, dormitorios Salas de estar, comedores, galerías, etc. Ing. Perla Carrizo´- 12/04/2013 Lavaderos, despensas, galpones, lugares de guardado 7

4. Categorías de ambientes. Condiciones Existen 3 categorías de ambientes: RECEPCION: Salas de estar, comedor, escritorio, baño (toilette) etc. PRIVADO: Dormitorios, baños, vestidores, etc. SERVICIO: Cocina, lavadero, dependencias de servicio, cocheras, etc. Recepción Servicio Privado Condiciones deseables en la distribución de los ambientes: üIndependencia de ambientes üLos ambientes deben estar interconectados Ing. Perla Carrizo´- 12/04/2013 8

4. Categorías de ambientes. Condiciones Servicio Privado Recepción Ing. Perla Carrizo´- 12/04/2013 Privado 9

4. Categorías de ambientes. Condiciones Recepción Privado Recepción. Servicio Recepción Ing. Perla Carrizo´- 12/04/2013 Servicio 10

5. Anteproyecto. Trabajos preliminares Anteproyecto: Es el conjunto de trabajos preliminares para redactar el proyecto de una obra de arquitectura o ingeniería. Es el proceso creativo mediante el cual se elaborará el proyecto final. Proyecto: Conjunto de instrucciones, cálculos y dibujos necesarios para ejecutar una obra de arquitectura o ingeniería. Trabajos preliminares a realizar: üRecopilación de antecedentes: • Título de propiedad del terreno (escritura) • Ubicación y forma del terreno/Orientación • Propiedades linderas • Numero de personas de la familia/Géneros • Costumbres, intereses • Trabajo • Recursos económicos de los comitentes • Pasatiempos de los integrantes de la familia • Gustos de los comitentes • Clima predominante en la zona • Código de edificación vigente üTareas de reconocimiento in situ del lugar donde se emplazará la obra. Ing. Perla Carrizo´- 12/04/2013 11

6. Código de Edificación Nº 1784 CODIGO EDIF 1784 Reglamentación local – Ciudad de La Rioja Algunas definiciones importantes: Línea Municipal (L. M. ): Es el limite legal de la propiedad, es la línea a partir de la cual se construye la vereda. Línea de Edificación (L. E. ): Es la línea a partir de la cual se construye el edificio, puede coincidir o no con la línea municipal. La L. E. puede o no coincidir con la L. M. Ing. Perla Carrizo´- 12/04/2013 12

6. Código de Edificación Nº 1784 Algunas medidas mínimas: Altura mínima locales habitables: 2, 40 m. Desde el cielorraso al piso terminado. Superficies mínimas: • Locales diurnos principales: 14 m 2 • Locales nocturnos: 6 m 2 Ancho mínimo de cocinas: 1, 60 m, superficie mínima de 3 m 2. Ancho mínimo de pasillos internos: 0, 80 m Cocheras: 2, 50 m de ancho por 5, 00 m de largo Ing. Perla Carrizo´- 12/04/2013 13

7. Método de diseño Una vez que tenemos claros los datos necesarios para comenzar a proyectar , es decir , que hemos realizado la recopilación de antecedentes, vamos a comenzar a trazar el bosquejo de lo que luego se convertirá en el proyecto final. Se realizará de la siguiente manera: 1. Tomar una hoja blanca, tamaño A 4 y dibujar una cuadricula, de 2 cm x 2 cm 2. Sobre la hoja cuadriculada, marcar el NORTE del terreno en cuestión. 3. Tomar una hoja de calcar, numerarla, colocar sobre la cuadricula, y comenzar a bosquejar 4. Repetir la operación tantas veces como sea necesario, hasta obtener el resultado deseado. 5. Cuando se cometa un error, no borrar, cambiar la hoja directamente. 6. Todas las hojas de calcar deben ser numeradas y guardadas ya que son útiles como antecedentes. Ing. Perla Carrizo´- 12/04/2013 cuadricula n 3 2 1 14

8. Definiciones referidas al dibujo técnico Planta: Es la vista desde arriba, de un corte horizontal realizado a 1, 20 m de altura. Corte: Representa la proyección de la vivienda cortado en sentido vertical, o lo que es igual un corte perpendicular al plano de planta. Fachada: Son las vistas de una vivienda. Puede ser frontal o principal, posterior (de atrás), laterales (der o izq). Ing. Perla Carrizo´- 12/04/2013 15

9. Definición de ESCALA La escala es la relación matemática que existe entre las dimensiones reales y las del dibujo que representa la realidad sobre un plano. Es la relación de proporción que existe entre las medidas de un plano con las originales. Las escalas se escriben en forma de razón donde el antecedente indica el valor del plano y el consecuente el valor de la realidad. x: y Valor del plano Valor de la realidad Por ejemplo la escala 1: 500, significa que 1 cm del plano equivale a 5 m en la realidad. Escala de reducción: Se utiliza cuando el tamaño físico del plano es menor que la realidad. Esta escala se utiliza para representar piezas (E. 1: 2 o E. 1: 5), planos de viviendas (E: 1: 50), o mapas físicos de territorios donde la reducción es mucho mayor y pueden ser escalas del orden de E. 1: 50. 000 o E. 1: 100. 000. Para conocer el valor real de una dimensión hay que multiplicar la medida del plano por el valor del denominador. Ing. Perla Carrizo´- 12/04/2013 16

9. Definición de ESCALA Escala de ampliación: Se utiliza cuando hay que hacer el plano de piezas muy pequeñas o de detalles de un plano. En este caso el valor del numerador es más alto que el valor del denominador o sea que se deberá dividir por el numerador para conocer el valor real de la pieza. Ejemplos de escalas de ampliación son: E. 2: 1 o E. 10: 1 Escala natural: Es cuando el tamaño físico del objeto representado en el plano coincide con la realidad, es decir, escala 1: 1. Ing. Perla Carrizo´- 12/04/2013 17

10. Datos para realizar el anteproyecto Calle 4 Calle 2 Calle 1 Calle 3 N *Medidas: 15 m x 40 m *Zona: Residencial *Familia: 4 personas: padres y 2 hijos varones *Edades: Padres de 40 años aprox, hijos de 2, 10 años. *Hobbies: Video juegos, deportes al aire libre *Costumbres familiares: Intensa vida social los fines de semana, reuniones en la casa. *Cochera para dos autos *Planta baja Ing. Perla Carrizo´- 12/04/2013 18

11. Documentación a entregar El trabajo práctico se debe entregar en la fecha pactada con la Cátedra, en carpeta flexible, conteniendo lo siguiente: 1. Carátula (Indicando: Materia, Nombre de los integrantes del grupo, Tema, Nombre de profesores, Año) 2. Borradores desde el número 1 3. Planta de vivienda en escala 1: 100, en hoja tamaño A 4 4. Fachada, en escala 1: 100, en hoja tamaño A 4 5. Corte principal, en escala 1: 100, en hoja tamaño A 4 Importante: Se deja a criterio del grupo elaborar los planos en formato CAD o a mano. Se exige prolijidad y buena ortografía en la documentación entregada. Los trabajos que no cumplan con este requisito serán rechazados. Ing. Perla Carrizo´- 12/04/2013 19
