Universidad Tecnológica Nacional Facultad Regional San Nicolás Técnicas Digitales III Teoría REDES de DATOS Rev. 2015
Desarrollo Se divide en etapas: • Las redes en la actualidad. • Equipos que conforman la red. • Tipos de redes. • La comunicación en una red. • Medios de red • Configuración de un host • Direccionamiento IP
Las redes en la actualidad Usos y características grales
Objetivos • Describir la forma en que las redes impactan nuestras vidas diarias. • Describir el rol del trabajo en red en la vida actual. • Identificar los componentes principales de cualquier red de datos. • Describir las características de las arquitecturas de red: tolerancia a fallos, escalabilidad, calidad del servicio y seguridad.
Cómo impactan las redes la vida diaria • Beneficios de la comunicación instantánea y cómo da apoyo y mejora nuestras vidas.
Cómo impactan las redes la vida diaria • Formas en que la comunicación por una red cambia la forma en que trabajamos
Cómo impactan las redes la vida diaria • Formas en que la comunicación por una red da soporte a la forma en que jugamos
Red • Colección de dos o más dispositivos interconectados de manera que puedan intercambiar información. O Redes de datos o de información capaces de transportar muchos tipos diferentes de comunicaciones – Permite obtener servicios – Requiere un medio de conexión, acuerdo sobre reglas de uso del medio, esquema de seguridad optativo. – Distintos tipos de dispositivos en la red Nodo: Equipo con capacidad de procesamiento. Host: Computadora conectada a la red tcp/ip
Roles, componentes y desafíos del networking de datos • Rol del networking de datos en las comunicaciones
Características de la arquitectura de red • Características tratadas por el diseño de la arquitectura de red –Tolerancia a fallos –Escalabilidad –Calidad del servicio –Seguridad
Características de la arquitectura de red • Forma en que la conmutación de paquetes ayuda a mejorar la resistencia y la tolerancia a fallos de la arquitectura de Internet
Características de la arquitectura de red • Características de la Internet que ayudan a escalar para cumplir con la demanda del usuario –Jerárquica –Estándares comunes –Protocolos comunes
Características de la arquitectura de red • Calidad de Servicio y los mecanismos necesarios para asegurarla
Características de la arquitectura de red • Comunicación de los mensajes Los datos son enviados a través de la red en pequeños “fragmentos” llamados segmentos
Equipos que conforman la red • Dispositivos Finales • Dispositivos intermediarios • Medios de red

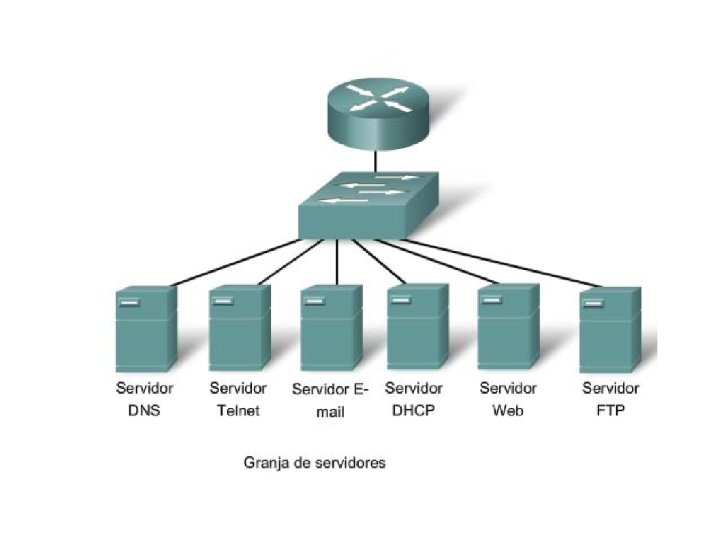

• Dispositivos finales y su rol en la red – Los dispositivos finales forman interfaz con la red humana y con la red de comunicaciones – Rol de los dispositivos finales: • cliente • servidor • cliente y servidor
• Rol de un dispositivo intermediario en una red de datos y contraste con el de un dispositivo final – Rol de un dispositivo intermediario • proporciona conectividad y asegura que los datos fluyan a través de la red
• Medios de red y los criterios para elegir un medio de red – Medios de red este es el canal por el que viaja un mensaje
Tipos de redes • Las redes de equipos se clasifican según su alcance o ubicación.
Tipos de Redes • Redes de Área Local (LANs) – Una red que sirve a un hogar, edificio o campus está considerada como una Red de Área Local (LAN)
• Redes de Área Amplia (WANs) – - Las LANs separadas por distancias geográficas están conectadas por medio de una red conocida como Red de Área Amplia (WAN)

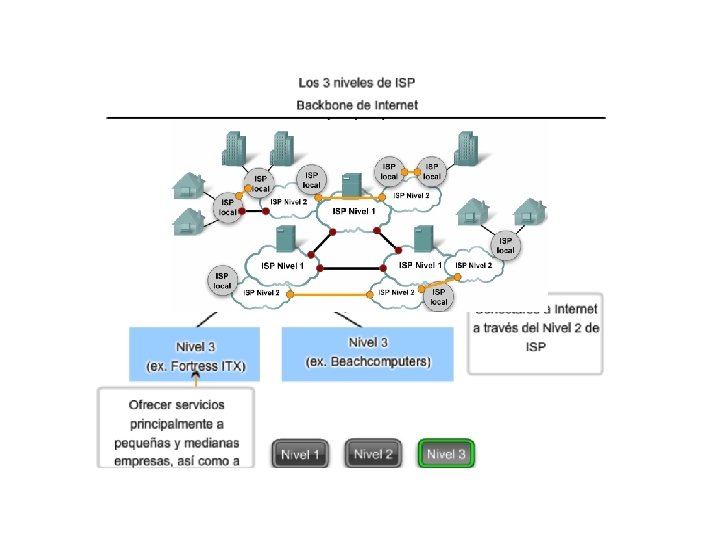

• Internet – La Internet se define como una malla global de redes interconectadas
La comunicación en una red
Elementos de la comunicación • • • Tres elementos comunes de la comunicación Origen del mensaje El canal Destino del mensaje
Elementos de la comunicación
Roles, componentes y desafíos del networking de datos • Características básicas de la comunicación –Primero se establecen reglas o acuerdos –La información importante puede necesitar ser repetida –Diversos modos de comunicación pueden impactar en la eficacia de la transmisión del mensaje.
Roles, componentes y desafíos del networking de datos • Elementos que forman una red – Dispositivos • Son usados para comunicarse entre sí – Medio • La forma en que los dispositivos están conectados los unos a los otros – Mensajes • Información que viaja a través del medio – Reglas • Gobiernan la forma en que los mensajes fluyen a través de la red
Función del protocolo en la comunicación de redes • La importancia de los protocolos y cómo se usan para facilitar la comunicación sobre las redes de datos – Un protocolo es un conjunto de reglas predeterminadas
• Protocolos de red Los protocolos de red se usan para permitir que los dispositivos se comuniquen con éxito – Conjuntos (suites) de protocolos y estándares de la industria -Un estándar es un proceso o protocolo que ha sido aprobado por la industria del networking y ratificado por una organización de estándares
Función del protocolo en la comunicación de las redes • Protocolos de tecnología independiente – Muchos tipos diversos de dispositivos pueden comunicarse usando el mismo conjunto de protocolos. Esto es porque los protocolos especifican funcionalidad de la red, no la tecnología subyacente para soportar esta funcionalidad.

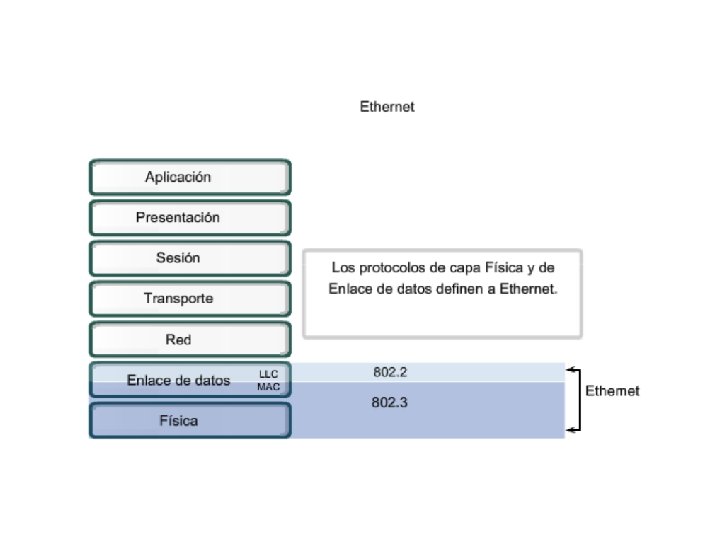

Capas con el modelo TCP/IP y OSI • Modelo OSI
• Modelos de protocolo y de referencia – Un modelo de protocolo proporciona un modelo que concuerda con la estructura de una suite de protocolos en particular. – Un modelo de referencia proporciona una referencia común para mantener la consistencia dentro de todos los tipos de protocolos y servicios de red.

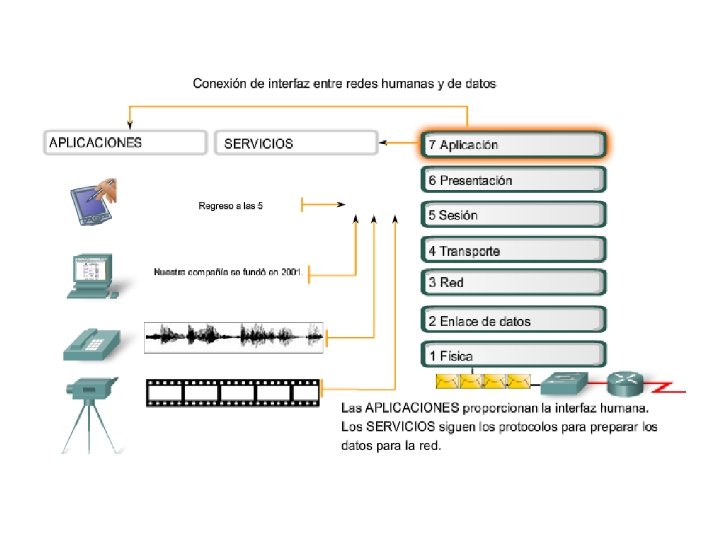

Capas con el modelo TCP/IP y OSI • Beneficios de usar un modelo en capas – Los beneficios incluyen: • ayuda en el diseño del protocolo • competencia • los cambios en una capa no afectan a las otras capas • proporciona un lenguaje común
Capas con el modelo TCP/IP y OSI
Comunicación entre capas
• Comparación de modelos OSI y TCP/IP
Capas con el modelo TCP/IP y OSI §Modelo TCP/IP
Proceso de Comunicación
Proceso de Comunicación
• Unidades de datos de protocolo (PDU) y el encapsulamiento
§Proceso de envío y recepción de mensajes
§Uso de las etiquetas en los headers del encapsulamiento para administrar la comunicación en las redes de datos

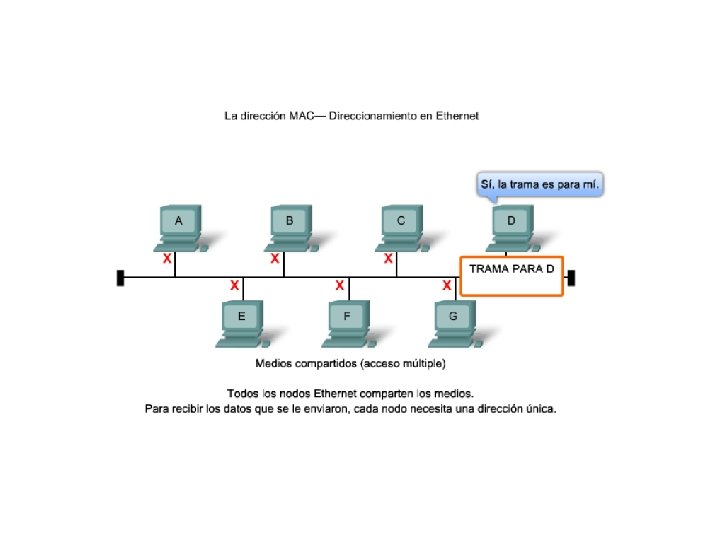

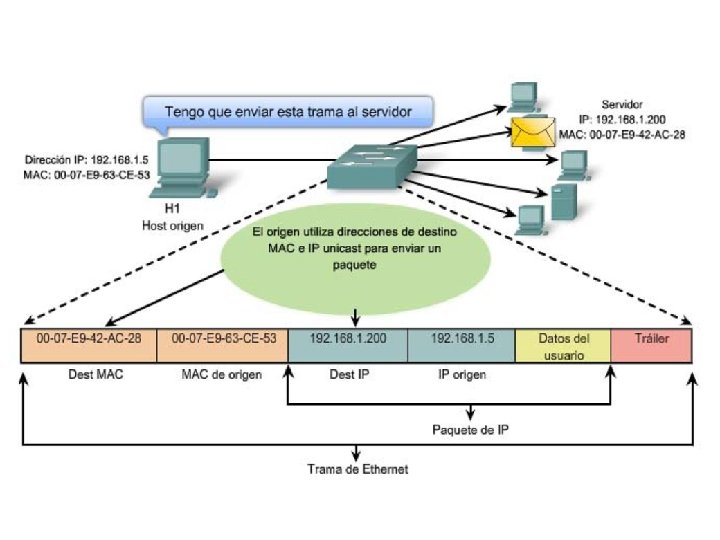

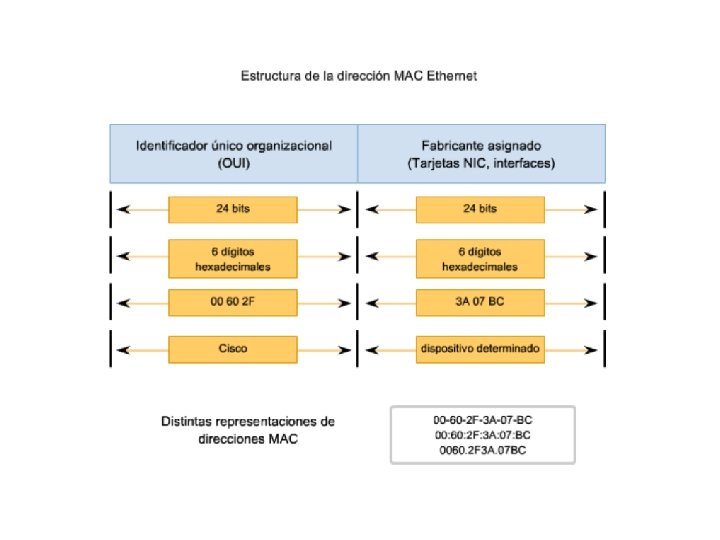

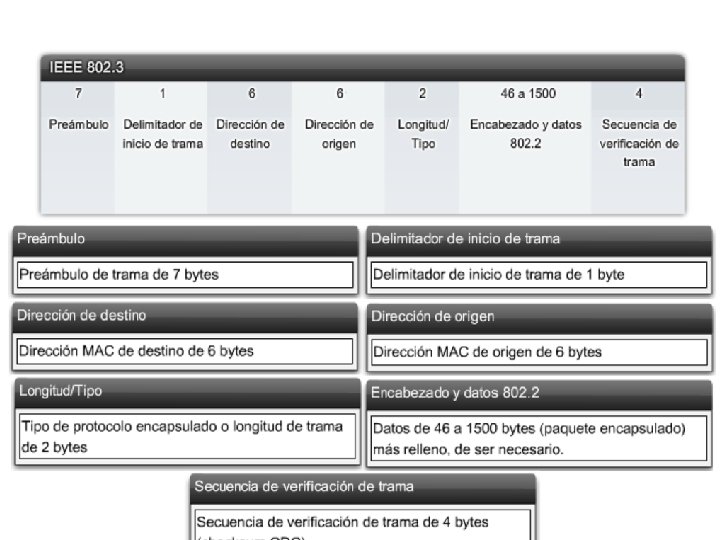

Esquemas de direccionamiento y denominación • Direcciones MAC Ethernet, direcciones IP y números de puerto TCP/UDP
§Uso de las etiquetas en los headers del encapsulamiento para administrar la comunicación en las redes de datos

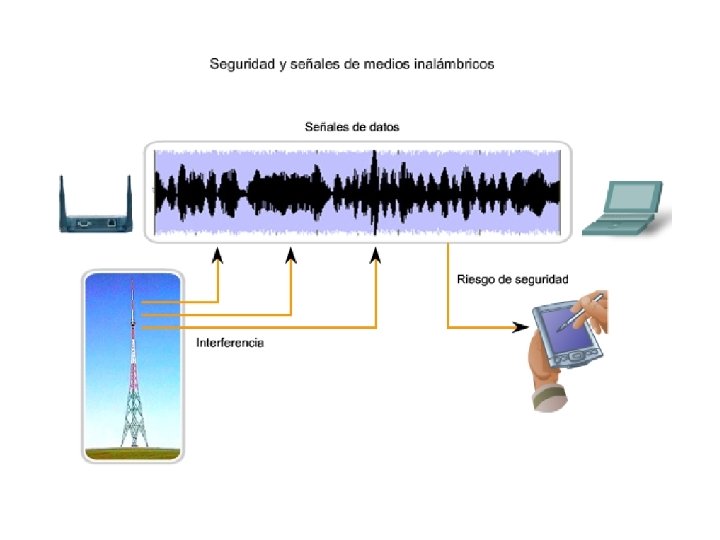

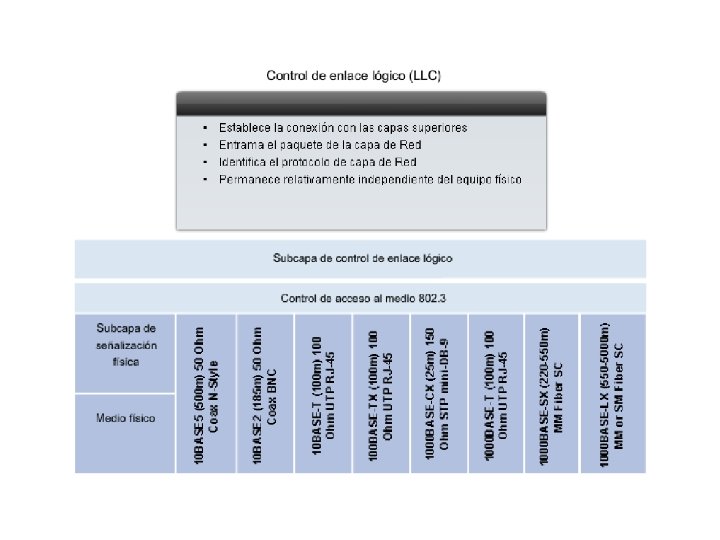

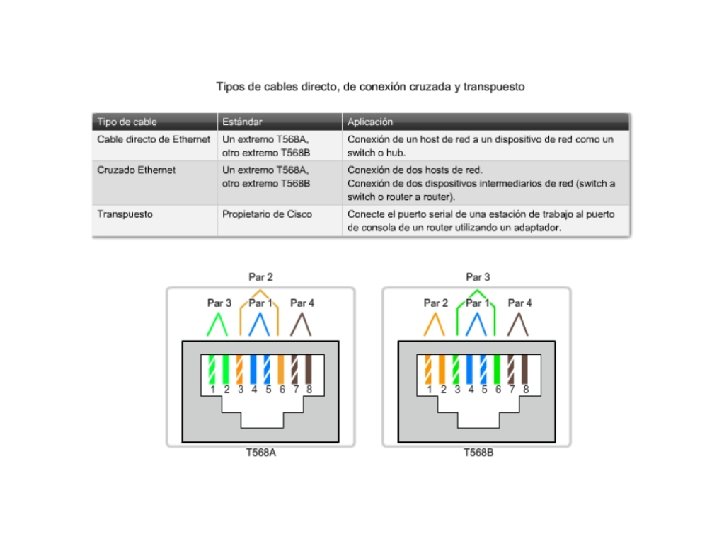

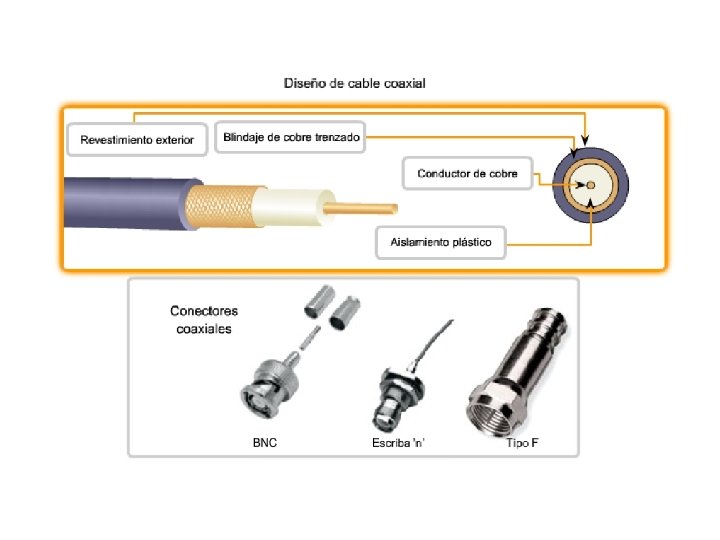

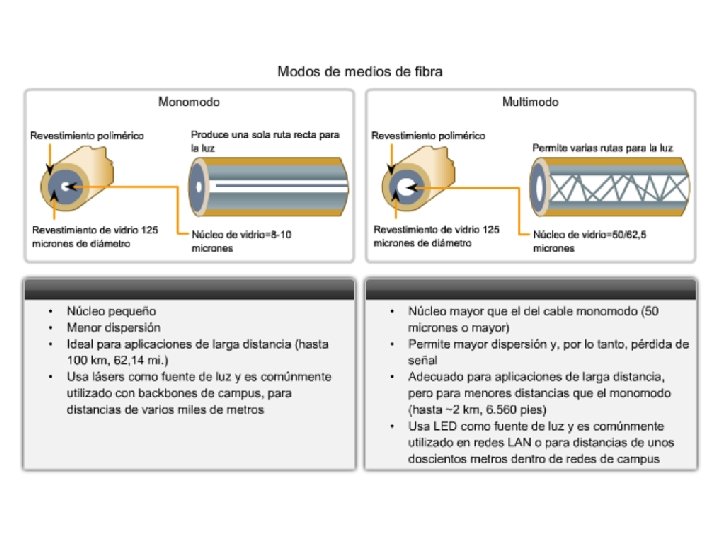

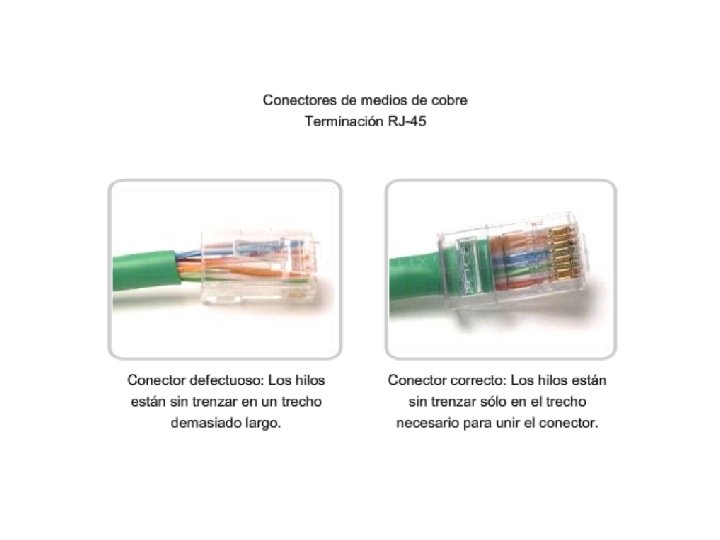

Medios de red Enumeramos los medios más utilizados para conectar un host con un equipo intermediario u otro host

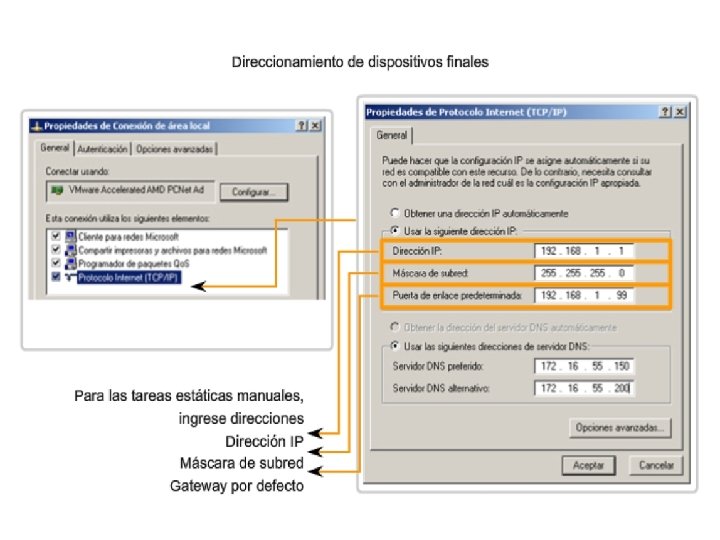

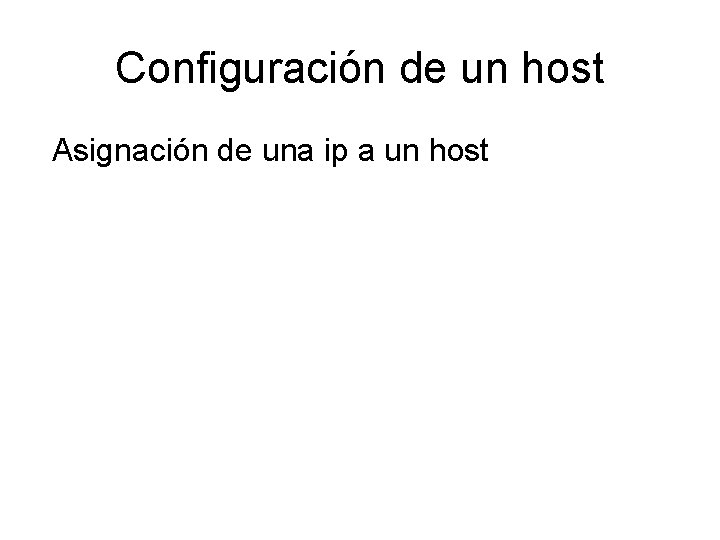

Configuración de un host Asignación de una ip a un host

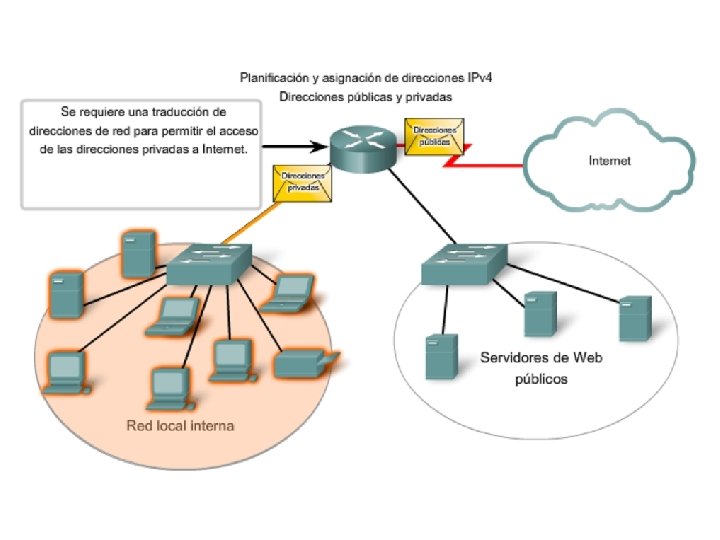

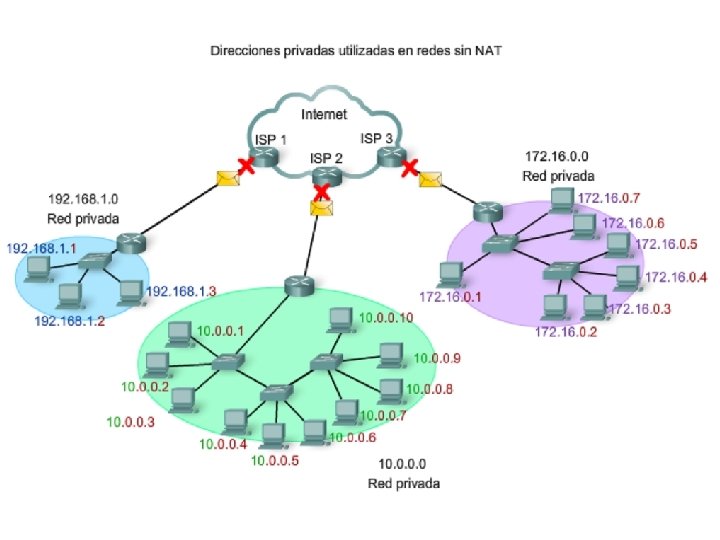

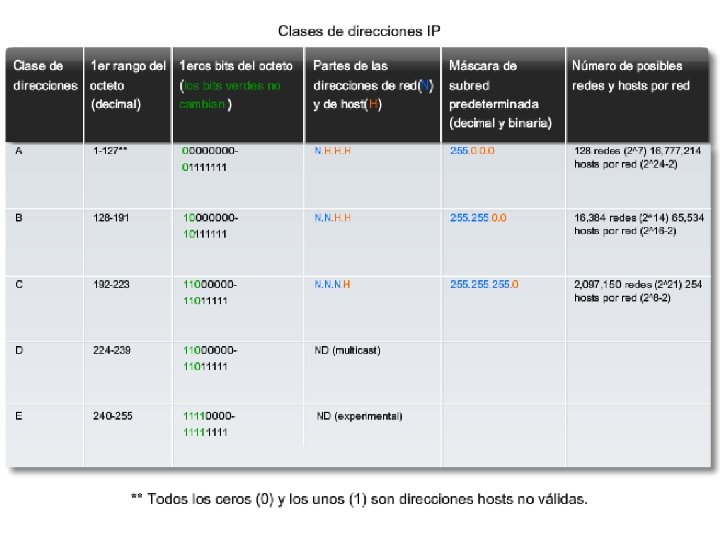

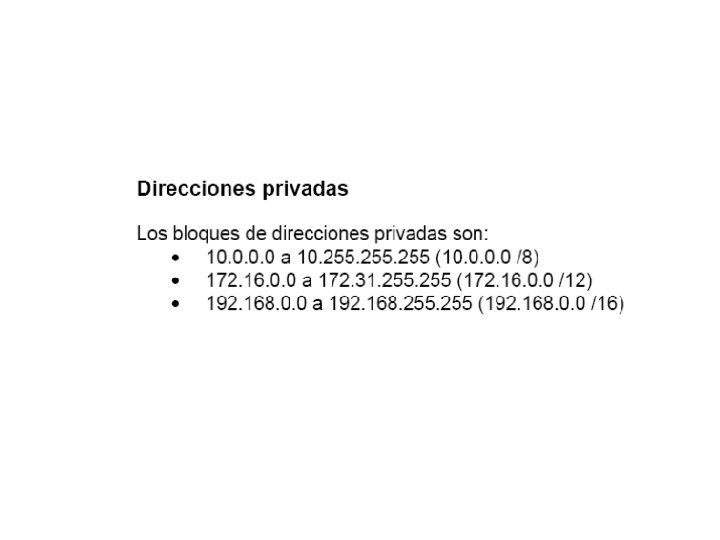

Direccionamiento IP Clases de direcciones IP Que IP puedo usar y porqué?
Proceso de Comunicación
Proceso de Comunicación
Fin de la presentación Preguntas ?
