Universidad Nacional Mayor de San Marcos Escuela Profesional de Ingeniería Mecánica de Fluidos CENTRO DE DESARROLLO E INVESTIGASION EN TERMOFLUIDOS “ESTUDIO DE LOS NIVELES DE RUIDO EN LA CIUDAD UNIVERSITARIA SAN MARCOS” AUTORES: l PINEDO TAQUIA, Jairo l ROMERO TAPIA, Ruben l PIZARRO GONZALES, José l ANCAJIMA JIMENEZ, Felipe ASESOR: Ing. Andrés Valderrama Romero; Ph. D. LOGO
OBJETIVOS Establecer la Incidencia de ruido en la población universitaria www. themegallery. com Construir el plano de riesgos Proponer métodos de disipación para los NPS Company Logo
Conceptos Fundamentales Isófonas Ruido Decibel Sonido www. themegallery. com Company Logo
ANTECEDENTES Abancay UNALM Pantanos de Villa www. themegallery. com Aeropuerto Company Logo
NORMATIVIDAD De 07: 01 a 22: 00 Hs Ordenanza Nº 015 ECA MPL 1986 DS Nº 085 -2003 PCM Especial - Residencial De 22: 01 a 07: 00 Hs Ordenanza Nº 015 ECA MPL 1986 DS Nº 085 -2003 PCM 50 d. B - 40 d. B 60 d. B 50 d. B Comercial 70 d. B 60 d. B Industrial 80 d. B 70 d. B www. themegallery. com Company Logo
Normas Internacionales EPA (Agencia de Protección Ambiental de los Estados Unidos) PRIMER NIVEL SEGUNDO NIVEL TERCER NIVEL mayor que 70 d. B(A) mayor que 75 d. B(A) mayor que 80 d. B(A) www. themegallery. com Company Logo
Planteamiento del Estudio www. themegallery. com Company Logo
Modelo de Encuesta www. themegallery. com Company Logo
Matriz de Leopold Donde: IR = Impacto de ruido A = Afectación de cada individuo f = factor de riesgo n = número de individuos encuestados por zona MODELO DE TABLA DE LA MATRIZ DE LEOPOLD FACTORES DE AFECTACION MOLESTIA FRECUENCIA DE PASO HORARIO 5 3 2 1 2 2 2 3 1 4 2. 6 3 4 5 6 4. 7 Factor de Riesgo Alumno www. themegallery. com IMPACTO DE RUIDO Company Logo
Resultado de la matriz de Leopold 4131 4299 4192 4078 3799 3231 Fuente Propia www. themegallery. com Company Logo
CRITERIOS DE SELECCION ØDensidad Poblacional ØObras en construcción www. themegallery. com ØMolestia ØActividades no universitarias Company Logo
www. themegallery. com Company Logo
www. themegallery. com Company Logo
Descripción del Equipo de Monitoreo SONOMETRO HIGROMETRO Modelo : 4195 Modelo : 407735 / Clase 2 ANEMOMETRO Modelo : Davis Wizard III www. themegallery. com Company Logo
Construcción de la Estación Meteorológica Construyendo la Estación Meteorológica Hidrómetro Acoplado a la Estación Meteorológica www. themegallery. com Presentación de la Estación Meteorológica en el Patio de Mecánica de Fluidos Company Logo
Equipo de Monitoreo Terminado ( Estación Meteorológica Móvil ) www. themegallery. com Company Logo
Ubicación del Micrófono üA 1. 5 m sobre el nivel del suelo. ü Lejos de fachadas (a 2 m mínimo). ü Lejos de obstáculos. ü Con velocidades menores a 5 m/s. ü A favor del viento. ü En condiciones sin humedad. www. themegallery. com SONOMETRO Company Logo
Horario de Monitoreo de los Niveles de Ruido (21/03/08 – 25/04/08) MEDICIONES POR PUNTO AL DÍA HORARIO Primera vuelta 8: 00 – 9: 40 Segunda vuelta 10: 00 – 11: 40 Tercera vuelta 12: 00 – 13: 40 Cuarta vuelta 14: 00 – 15: 40 Quinta vuelta 17: 30 – 19 : 10 Sexta vuelta 19: 30 – 21: 10 Tiempo de duración: 20 días (Sin contar sábados, ni domingos) www. themegallery. com Company Logo
Protocolo de Ensayos www. themegallery. com Company Logo
www. themegallery. com Company Logo
Para nuestro caso se hicieron 6 mediciones a tiempo real por punto, pudiendo obtener la media
Grafico de la variabilidad de los NPS Text in here Fuente Personal Text in here
Análisis Descriptivo de los NPS

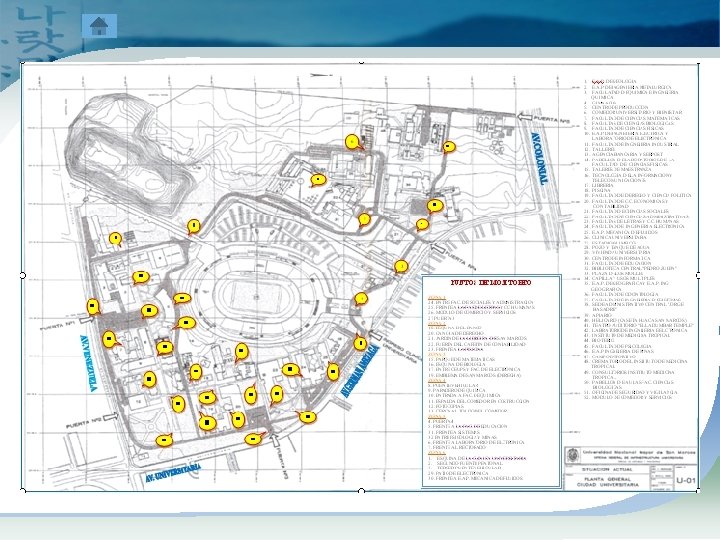

MAPA DE RUIDOS
CONCLUSIONES 1. Se pudo construir el mapa de riesgos. 2. El mayor nivel de ruido fue de 63. 43 d. BA ubicado en la estación No 25 (entre la Facultas de Ciencias Administrativas y la entrada a la Facultad de Letras y Ciencias Humanas) que pertenece a la zona 1 determinada durante la encuesta. 3. El menor nivel de ruido fue de 53. 4 d. BA ubicado en la estación No 7 (Plaza Cívica Fray Tomas San Martin), que pertenece a la zona 5 determinada durante la encuesta.
4. Los 32 puntos de monitoreo mostraron que el NPS sobrepasan el nivel máximo permisible de 50 d. BA en el horario diurnos, establecido por la ECA. 5. Existe una mala distribución de las áreas de actividades de tipo académica, administrativa y comercial, esta acumulación de personas y actividades en una sola zona genera el incremento del nivel de ruido.
RECOMENDACIONES 1. Para disminuir el ruido, es necesario que las paredes sean aislantes (tecknopor), para el caso de las facultades, colocar ventanas insonorizadas, (doble ventana) es decir dos ventanas que al cerrarse crean una cámara de aire entre ambas. 2. Para evitar que el ruido continué incomodando a los alumnos, profesores y personal administrativo es necesario situar áreas ecológicas que sirva de pantalla acústica en las entradas al campus universitario (puertas). 3. En caso de colocarse barreras de ruido, estas deben estar lo mas cercaba posible a la fuente del ruido o al receptor.
4. Con la estación meteorológica se puede hacer cualquier tipo de monitoreo de las condiciones atmosféricas, ya se temperatura, humedad, etc. 5. Es recomendable hacer una campaña de sensibilización ante la problemática de la contaminación acústica, dirigida a toda la comunidad San Marquita, y dar a conocer las causas y efectos de la exposición a altos niveles de ruido.
LOGO cedit@unmsm. edu. pe
