UNIVERSIDAD NACIONAL FEDERICO VILLARREAL FACULTAD DE ARQUITECTURA ESTRUCTURAS III - 2010 ING. BRIGIDA JUAREZ RAMIREZ
SISTEMA ESTRUCTURAL : DIAGRID O EXOESQUELETO
Diagrid- no necesariamente una nueva tecnología La tecnología del Diagrid puede no haber sido un concepto relacionado con la construcción en primera instancia. Las ideas y expresiones estructurales se pueden encontrar en los principios de la aviación, por ejemplo. En términos de construcción, Diagrid no es una idea reciente. Múltiples ejemplos se pueden encontrar en toda Europa. El primer análisis de estructura detallada acerca del diagrid fue escrito en el año 1932.
Diagrid o Exoesqueleto • El diagrid viene del ingles diagonal grid = malla, rejilla en diagonal. • Diagrid - Se conoce con este nombre al trazo estructural de arquitectura e ingeniería en donde se erigen inmensos edificios a base de armazones de acero, con soportes triangulares y grandes vigas. Con este tipo de diseño se ahorra más dinero, ya que este utiliza menos material de soporte, ya sea el acero, que otra edificación tradicional. Con este tipo de edificación se tiene mayor espacio que una edificación convencional del siglo XX, ya que al poseer un sistema de exoesqueleto brinda un área más amplia que otras edificaciones. Un ejemplo claro de estos tipos de estructuras es el Hearst Tower, diseñado por el arquitecto Norman Foster, situado en Nueva York.
Torre de Hearst: Un pionero en sustentabilidad ambiental.

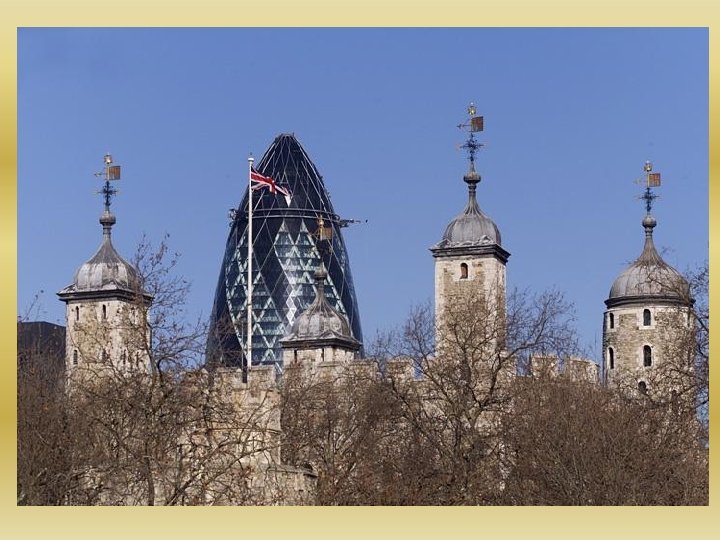

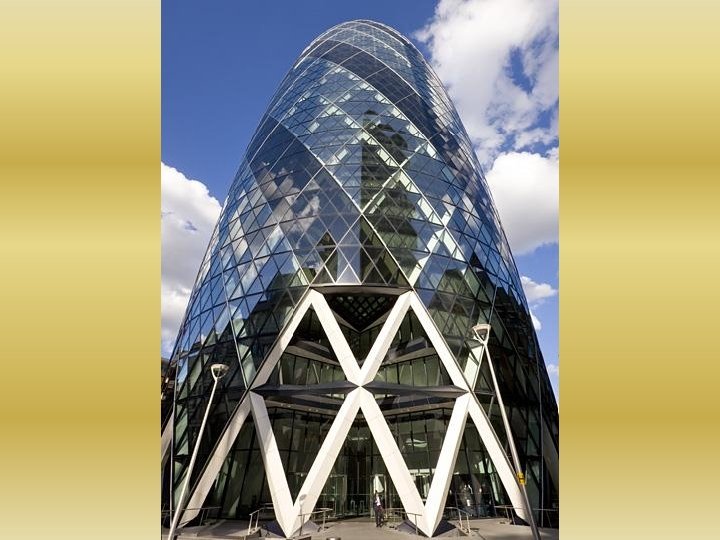

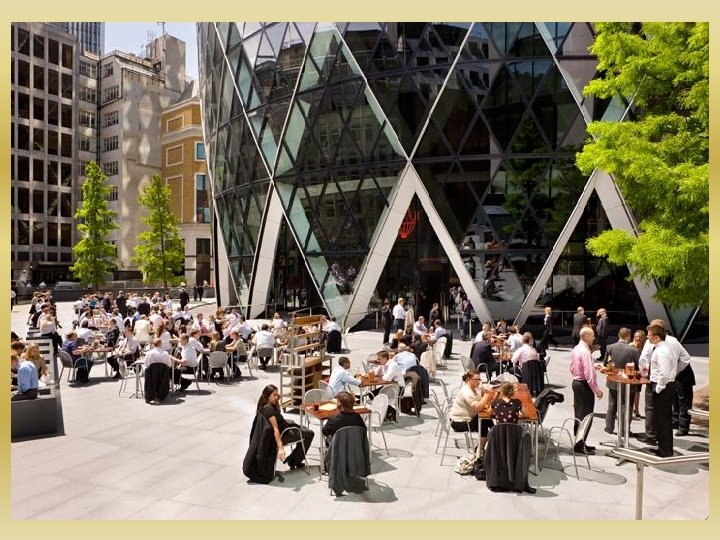

Diagrid o Exoesqueleto Otros elementos que no se utilizan en este tipo de construcciones son las columnas grandes. Es un sistema de vigas trianguladas rectas o curvas y anillos horizontales que juntos forman un sistema para obtener edificios altos o muy altos. Son muchas las edificaciones que se han erigido con esta técnica como es the Grerhin, que en español significa el pepinillo, que fue diseñado también por Foster y erigido en Londres, en la avenida 30 St Mary Axe.
Sistema diagrid En cuanto a los materiales que se utilizan existen variedad, pero se debe tener en cuenta el tipo de estructura. Entre los materiales tenemos: • Acero (el mas común) • Madera • Concreto con acero En este caso el acero es el típico material elegido debido a su alta capacidad para resistir las fuerzas de tracción y compresión. El diagrid permite tener libertad en planta. Almaty Torres Gemelas en Kazakhstan (Union Sovietica) Foster.

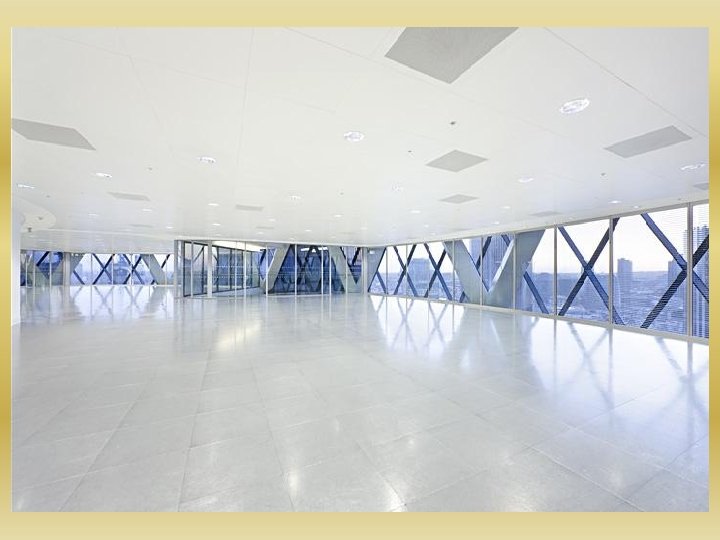

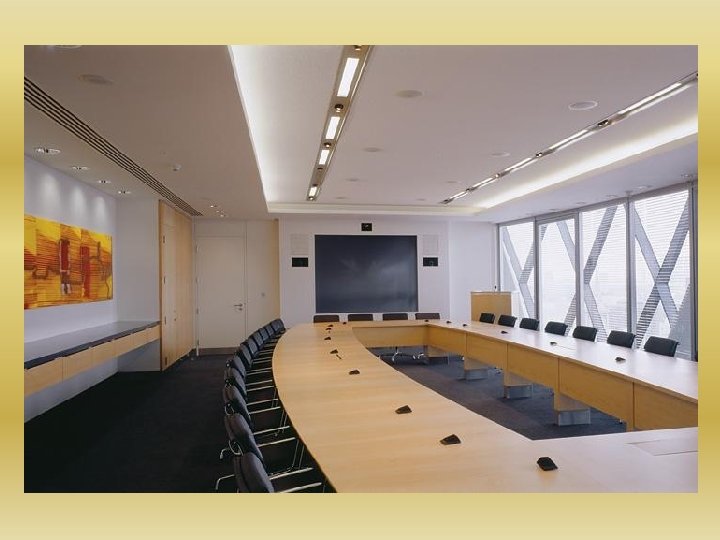

Las plantas están libres de columnas y estructura por todos lados, el núcleo de servicios o circulación vertical no. Tenga en cuenta que el núcleo de servicios cuando se utiliza con el diagrid no debe llevar ninguna carga a excepción de algunas verticales de la gravedad y por lo tanto puede compensar. Así la mayoría de pisos en particular queda libre y abierta. La forma se puede derivar del Diagrid o el diagrid puede derivarse por necesidad de la forma. Cualquiera de las formas de derivación plantea pensamientos formales y estéticos.
Se dice la forma se puede derivar del diagrid o el diagrid puede derivarse por necesidad de la forma.
Nodo elemento de unión en el sistema diagrid, se observa el ensamblado de un nodo.
Torre de Hearst, construido en New York – Foster.

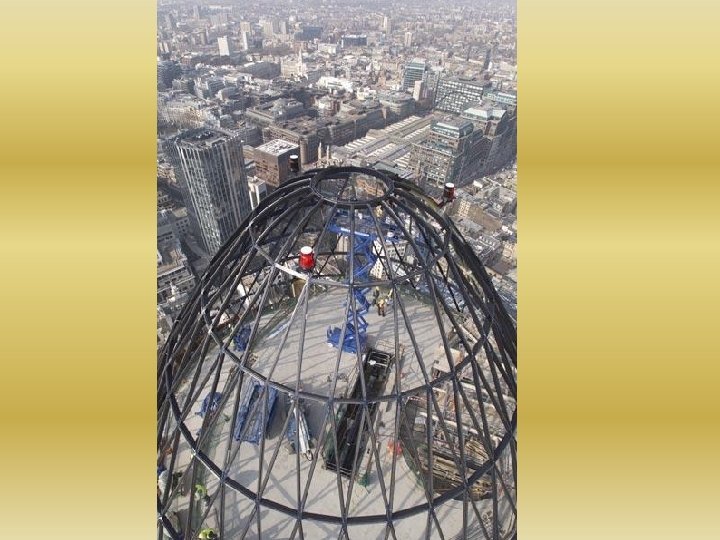

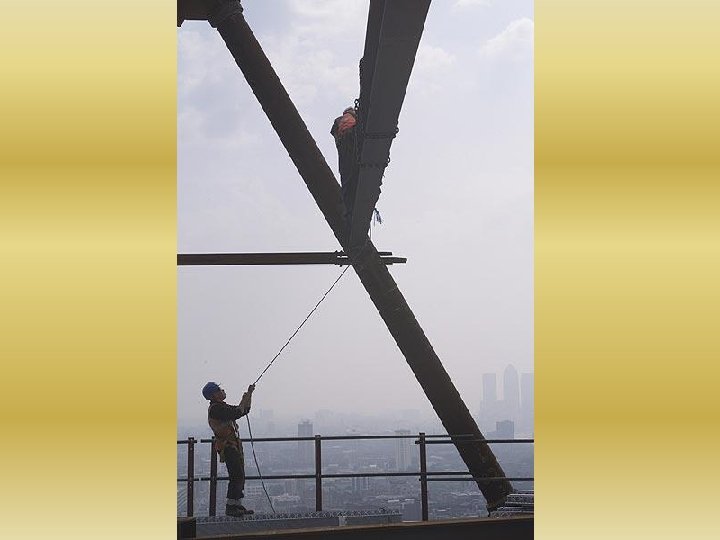

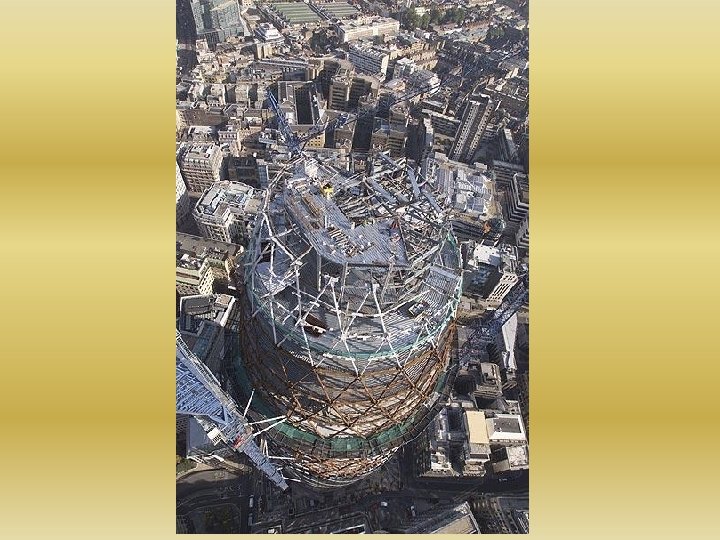

Proceso constructivo con el sistema Diagrid o exoesqueleto
Diagrid - exoesqueleto
Diagrid - exoesqueleto
Diagrid - exoesqueleto
Diagrid - exoesqueleto
Diagrid – exoesqueleto
Diagrid – exoesqueleto
Diagrid - Proceso constructivo
Diagrid – Proceso constructivo
