UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA DE LA FUERZA ARMADA FACULTAD DE INGENIERÍA PETROQUÍMICA INGENIERÍA DEL GAS ETAPAS DEL PROCESO DEL GAS NATURAL Etapas: Separación Primaria. Deshidratación Prof. Yolimar Abal LOGO Edit your company slogan

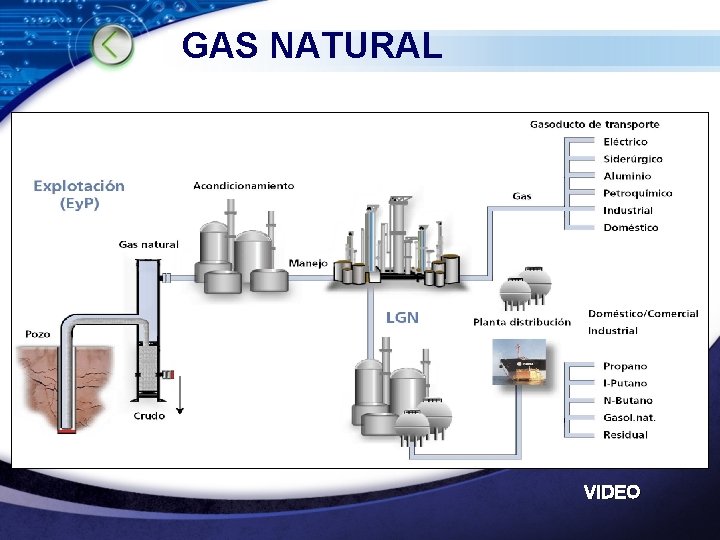

GAS NATURAL VIDEO LOGO www. themegallery. com

SEPARACIÓN PRIMARIA Objetivos Separación de las corrientes de gas y condensados provenientes de los pozos de producción. Define en gran medida la calidad de los productos finales y define parámetros de operación corriente abajo LOGO www. themegallery. com

SEPARACIÓN PRIMARIA LOGO www. themegallery. com

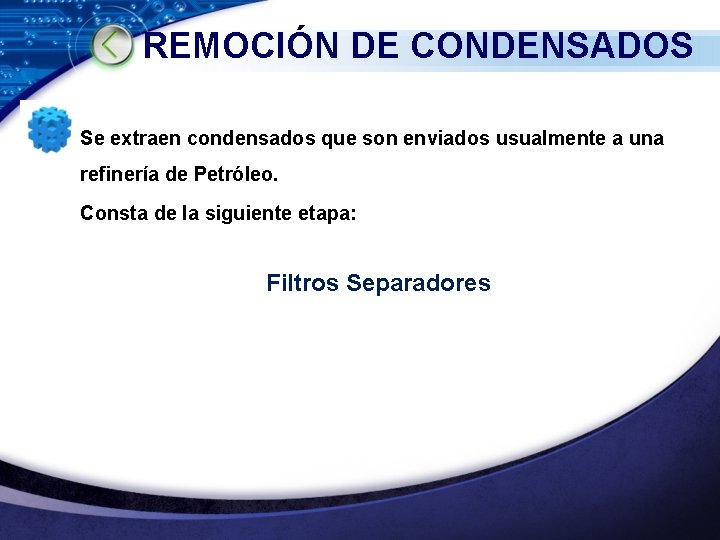

REMOCIÓN DE CONDENSADOS Se extraen condensados que son enviados usualmente a una refinería de Petróleo. Consta de la siguiente etapa: Filtros Separadores LOGO www. themegallery. com

DESHIDRATACIÓN Remueve H 2 O Punto típico: 7 lb/ MMPC Prevenir la formación de Hidratos LOGO www. themegallery. com

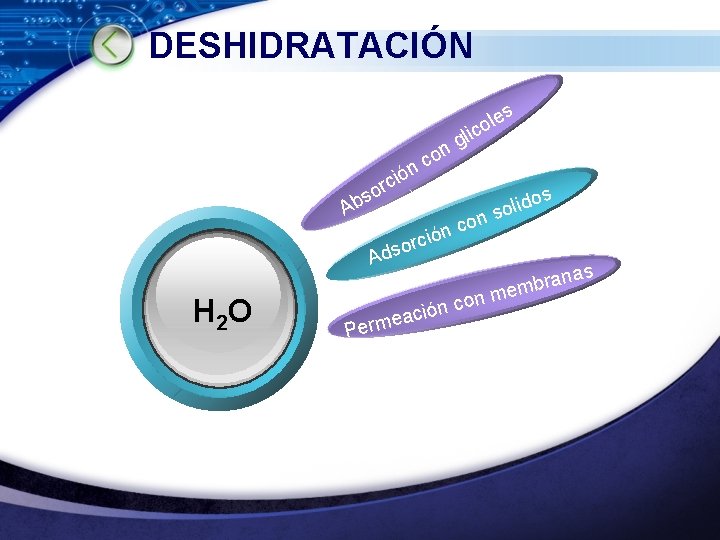

DESHIDRATACIÓN c li g n i orc s b A o c n ó o Ads H 2 O s e l o s co n ó ci n do i l o s r con n ó i eac nas a r b em m Perm LOGO www. themegallery. com

DESHIDRATACIÓN Absorción con Glicoles El gas natural es SECADO por lavado en con un solvente que tiene una fuerte por el agua. El solvente es usualmente un glicol. El gas deshidratado sale por el tope de la columna, mientras que el glicol sale por el fondo y es regenerado en una columna de destilación para ser reciclado en el proceso. LOGO www. themegallery. com

DESHIDRATACIÓN Absorción con Glicoles LOGO www. themegallery. com

DESHIDRATACIÓN Absorción con Glicoles LOGO www. themegallery. com

DESHIDRATACIÓN LOGO www. themegallery. com

DESHIDRATACIÓN Disminuir el contenido de H 2 O a ppm Concentración Gas Deshidratado Componente (Octano o tolueno) LOGO www. themegallery. com

DESHIDRATACIÓN Adsorción con sólidos La adsorción utilizando un lecho fijo es un proceso donde el solido desecante es utilizado para remover el vapor de agua de la corriente del gas natural LOGO www. themegallery. com

DESHIDRATACIÓN Adsorción con sólidos LOGO www. themegallery. com

DESHIDRATACIÓN Adsorción con sólidos Adsorción con Sílica-Gel Adsorción con Tamices Moleculares LOGO www. themegallery. com

DESHIDRATACIÓN Permeación de Membranas LOGO www. themegallery. com

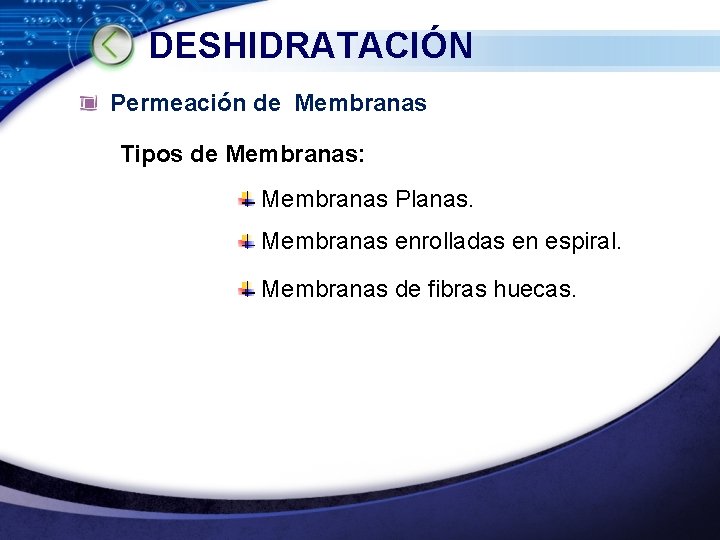

DESHIDRATACIÓN Permeación de Membranas Tipos de Membranas: Membranas Planas. Membranas enrolladas en espiral. Membranas de fibras huecas. LOGO www. themegallery. com

DESHIDRATACIÓN Permeación de Membranas Tipos de Membranas: Membranas enrolladas en espiral. LOGO www. themegallery. com

DESHIDRATACIÓN Permeación de Membranas Tipos de Membranas: Membranas de Fibras Huecas. LOGO www. themegallery. com
