Universidad Nacional del Callao Curso: INTRODUCCIÓN AL DISEÑO ELÉCTRICO ING. : CARLOS DORIVAL CASTILLO

INSTALACIONES ELÉCTRICAS DOMICILIARIAS Y RESIDENCIALES.

LAS INSTALACIONES ELÉCTRICAS TIENEN QUE CUMPLIR LOS SIGUIENTES REQUISITOS: -Seguras contra accidentes y incendios. -Eficientes y económicas. -Buen sistema de protección. -Fácil mantenimiento. -Posibilidad de ampliación. -Cumplir las normas.

Concepto. Instalaciones Domiciliarias y/o Residenciales” son aquellos elementos que permiten la utilización de la energía eléctrica para objetivos propiamente de vivienda. Se distinguirá domiciliario de residencial por la magnitud de la carga instalada, así como por la variedad de carga.

El proyecto de instalaciones eléctricas domiciliaria y residencial consta de los siguientes sistemas: - Alumbrado. - Tomacorrientes. - Especiales (cocina, calentador de agua, electrobomba, aire acondicionado, etc. ). - Comunicación(teléfono externo, interno, portero, ckto. cerrado). - Data. - Pozo a tierra. - Protección.

Para diseñar una instalación eléctrica el ing. Electricista además de coordinar con el cliente, debe coordinar con los : - Ing. Sanitario. - Ing. Civil. - Arquitecto. (*) - Mecánico. (*) ( * ) Si el proyecto lo requiere ( caso de residencia por ejm. )

PROYECTO DE INSTALACIONES ELECTRICAS: MEMORIA DESCRIPTIVA ESPECIFICACIONES TÉCNICAS CÁLCULOS JUSTIFICATIVOS PLANOS ELECTRICOS

CRITERIOS DE DISEÑO Teniendo una copia del plano arquitectónico Ubicar: a) Centros de luz. b) Interruptores. c) Tomacorrientes. d) Tablero eléctrico. e) Tuberías eléctricas. f) Cajas de pase. g)Comunicaciones y data. h)Tv. i)Pozo a tierra.

a) Centro de luz. - A menos que se establezca una ubicación específica como consecuencia de un estudio de iluminación, las salidas de alumbrado se ubicarán dentro del ambiente a iluminar, donde produzca los efectos de iluminación deseado , como el centro geométrico.

b) interruptores. - Normalmente se ubica al lado donde va el cerrojo de la puerta dentro del ambiente a alumbrar, algunas acepciones como aleros, etc. Se montana 1. 40 m s. p. t. La ubicación del interruptor debe ser que sin necesidad de abrir completamente la puerta se pueda pulsar el interruptor.

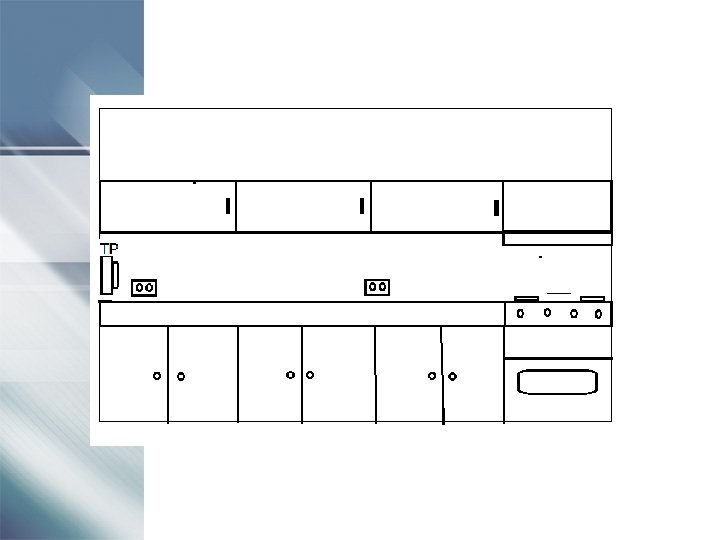

c) Tomacorrientes. - Se ubicaran preferentemente cerca a los extremos de cada pared, en vez del centro para evitar ser cubiertos por los muebles grandes, a menos que se especifique de otra forma, se instalarán a 0. 30 m s. n. p. t. Aunque también lo ubican a 0. 40 m s. n. p. t. En la cocina y baño se ubica entre 0. 90 m a 1. 50 m Dependiendo de la mesa o espejo.

c. 1) Salidas especiales. - Pueden ser : Cocina eléctrica 0. 60 m s. n. p. t. Calentador de agua 1. 40 m s. n. p. t. Electrobombas Motor e. portón de garaje. Destructor de desperdicios. Circuito cerrado ( seguridad). Con cable de protección a tierra.

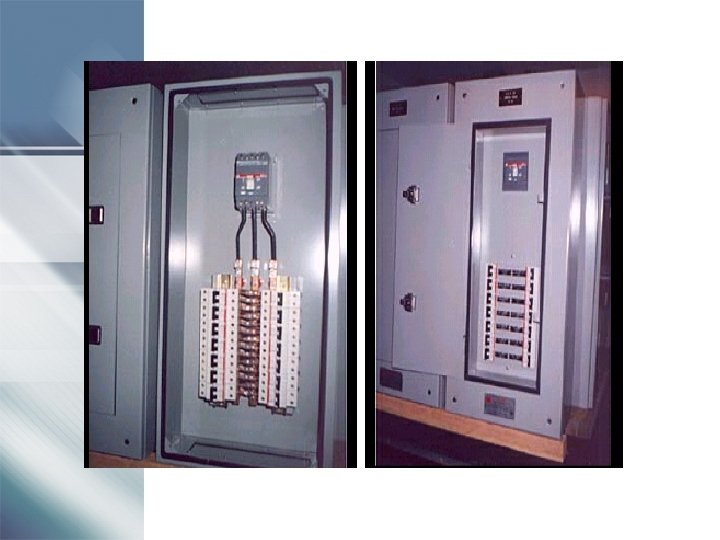

d) Tablero eléctrico. La ubicación del Tablero General y/o de Distribución se determina considerando: Accesibilidad Seguridad Centro de cargas El número de salidas para el sistema de alumbrado y tomacorrientes por circuito es de 16 como máximo.

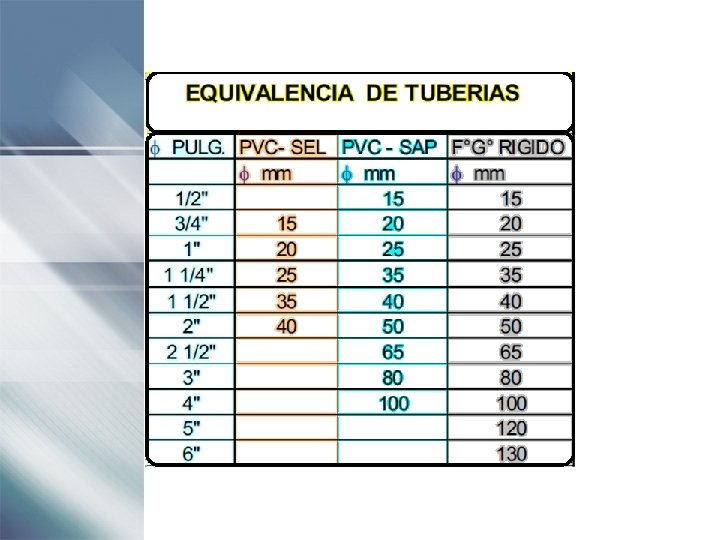

e) Tuberías eléctricas.

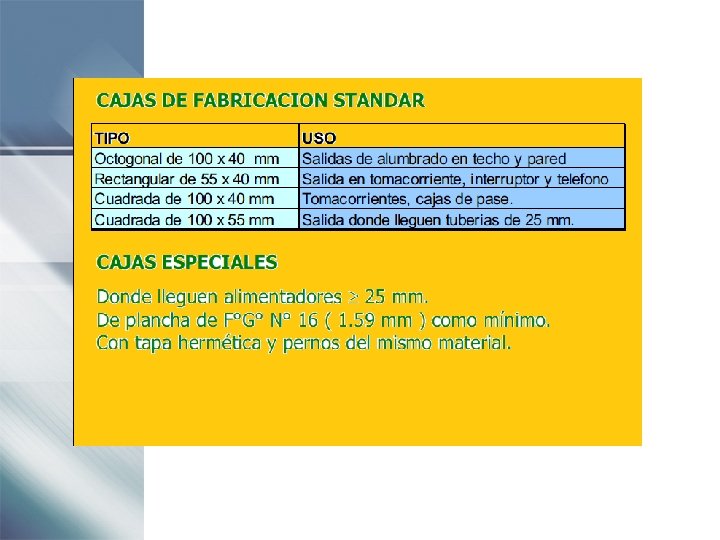

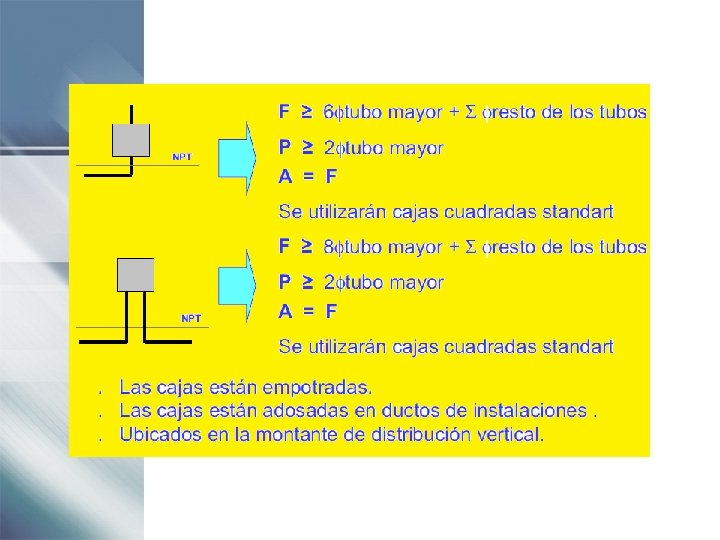

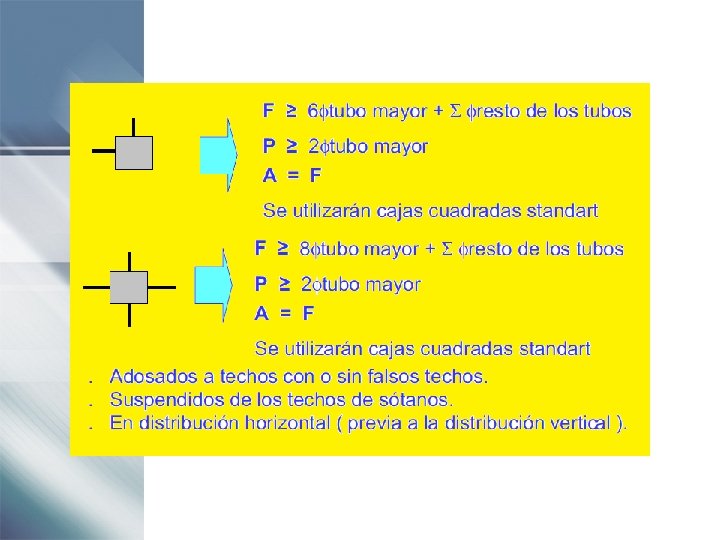

f) Cajas de pase. -

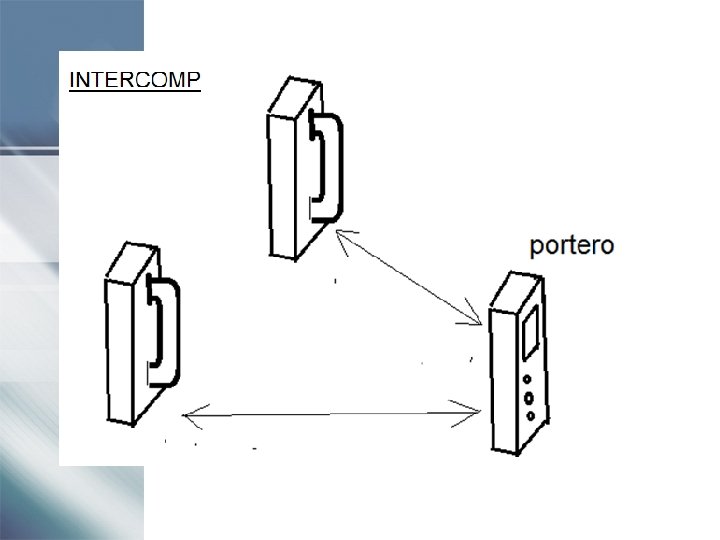

g)Comunicaciones. Están considerados el teléfono portero con chapa eléctrica, teléfono interno y teléfonos externos. Los teléfonos porteros pueden ser : g. 1) INTERCOMP. -Son intercomunicadores telefónicos que se utilizan para instalar en edificios, residencias o domicilios donde la comunicación es del portero de la calle individualmente a cada intercomunicador o teléfono interno.

g. 2) MASTERCOMP. - Son intercomunicadores telefónicos que se utilizan en domicilios , residencias y edificios , para comunicarse internamente todos contra todos.

Se considerará la instalación del internet la tubería, sea inalámbrica o cableada. Tener en cuenta si es con antena inalámbrica , La posible ubicación de ella.

h) Tv.

i) Pozo a tierra.

Regla del alambrado en alumbrado :
