REGISTROS EN POZOS ENTUBADOS Estos registros se utilizan en la industria para adquirir información que no haya sido obtenida cuando se tenia el pozo desnudo

PERFILES EN HOYO DESNUDO Los dispositivos de los perfiles que se corren en hoyo desnudo. El objetivo de este tipo de perfiles es medir las propiedades físicas de la formación PERFILES EN HOYO ENTUBADO Este tipo de perfil de hoyo entubado es para medir las características del pozo revestido, cementado y muchas veces completado.

q. OBJETIVOS Si no existe información del hoyo y el pozo esta revestido los registros pueden ser corridos para describir o remediar los problemas en el hueco. Los registros de medición de la calidad del cemento pueden usarse para evaluar la calidad del llenado del espacio anular con cemento.

Los registros en hoyo entubado son herramientas de diagnostico de lo que se pueda hacer en pozo y describe estas aplicaciones: -Evaluación de formación. -Integridad del pozo.

q. REGISTROS DE CEMENTACION CONTROL DE Estos registros son: GR, TT, CCL, CBL, VDL, CET (USIT). Sirven para detectar las condiciones del cemento en las paredes de la tubería y del pozo, en una cementación primaria, ya sea la que se hace para fijar la de revestimiento en el pozo luego de ser perforado, como después de cualquier otra cementación posterior durante trabajos de reacondicionamiento cuando el hueco ya está revestido y es necesario efectuar la cementación forzada. Siempre van acompañados con un registro CCL y GR, con propósitos de que la herramienta pueda ubicarse a una profundidad correcta.

PERFIL DE ESPECTROSCOPIA DE RAYOS GAMMA (NGS) ,

q. Función La función de este perfil es realizar una evaluación cuantitativa en el pozo revestido Ya sea para la evaluación de intervalos o para detectar cambios del contenido de fluidos con el tiempo

q. Principios de medición Esta herramienta emite pulsos de neutrones, cuyas interacciones con los núcleos de la formación dan lugar: Ø Dispersión Inelástica Ø Captura del Neutrón

q. Modos de medición La herramienta permite un análisis de los espectros en forma secuencial. Los modos de medición de esta herramienta Ø De captura: ü Continua ü H 2, Cl, Si, Ca, Fe y S Ø Inelástico: ü Estacionada ü C, O 2, Si, Ca y S

HERRAMIENTA

q. HERRAMIENTA

ØAPLICACIONES

REGISTROS CASING COLLAR -CCL LOCATOR LOCALIZADOR DE CUPLAS EN CAÑERIAS

q. DESCRIPCION GENERAL El CCL, es el instrumento mas importante con que cuenta el operador, por medio de el se tiene una idea precisa de el desarrollo de la operación en todo momento, indica si la herramienta baja bien o si se detiene por obstrucción. Se ajusta a la profundidad, en función de las cuplas y para situarse con el cañón en la zona del punzado.

q. CASING COLLAR LOCATOR ±CCL (SISTEMA LOCALIZADOR DE CUPLAS) CONCEPTO: Dispositivo magnético que corresponde a cambios de masa metálica tales como: collares, perforaciones, uniones, empaquetaduras y centralizadores.

q. PARTES DEL CCL NÚCLEO: Receptáculo donde se encuentran alojados los imanes y enrollada la bobina. BOBINA: Se construye con un alambre conductor, puede ser de cobre o de bronce. IMANES: Se colocan a cada lado del núcleo en la misma posición para generar mayor campo magnético. HOUSING: En cierra todo el dispositivo esta, hecho de fierro duro inoxidable para que no perjudique las señales que van a hacer registradas.

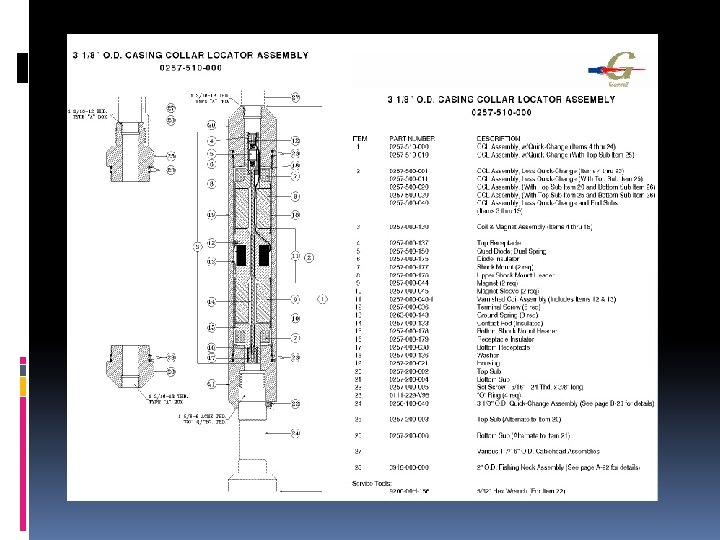

q. HERRAMIENTA CCL

q. FUNCIONAMIENTO BASICO DEL CCL Todo conductor que se exponga a la influencia de un campo magnético generará corriente o flujo de electrones. La bobina del CCL, esta fija con respecto a dos imanes uno a cada lado con los polos iguales enfrentados lo que induce corriente constantemente sobre la bobina. Al acercarse objetos magnetizables a la zona de influencia de los imanes, la corriente que circula por la bobina sufrirá alteraciones en función a la distancia a laque se aproxima el material y a su consistencia física.

q. HERRAMIENTA CCL

q. ESPECIFICACIONES Existen dos tipos de CCL: �CCL para baleo. (Pasivo) �CCL para registro. (Energizado)

q. DOS TIPOS DE CCL para baleo: Esta constituido por un núcleo, bobina, imanes, housing CCL para registro: Esta constituido igual que el de baleo con la diferencia que tiene un circuito electrónico acoplador , amplificador y oscilador de señal

q. PERFIL CCL

q. CEMENT BOND LOG (CBL) Evalúa la adhesión de cemento tanto a la tubería como a la formación. Indica los canales o intervalos con tan solo parcial adhesión. Indica la tubería libre y el tope del cemento.

q. INDICE DE ADHERENCIA Relación entre la atenuación en la zona de interés dividido entre atenuación zona 100% expresada en db/pie Valor obtenido a nivel de pruebas de laboratorio , simulando condiciones de campo

q. CALCULO DEL INDICE DE ADHERENCIA

q. HERRAMIENTA CBL La herramienta CBL mide la amplitud sónica de la señal reflejada por la pared del revestidor, mientras mayor sea esa amplitud menor la cantidad de cemento

q. PRINCIPIO DE MEDIDA DE HTA. Las herramientas sónicasproporcionan el registro CBLy el VDL La combinación de CBL y VDL ha sido la herramienta primaria de evaluación de cementación durante muchos años. • Transmisor a 3 pies CBL • Transmisor a 5 pies VDL

q. PRINCIPIO DE MEDIDA DE HTA. Se asemeja al principio de repicar de una campana Cuando hay fluido detrás del revestidor (nocemento) la tubería es libre de vibrar generando un sonido fuerte Cuando al revestidor está adherido cemento, las vibraciones del revestidor son atenuadas proporcionalmente a la superficie adherida al cemento.

• Cuando una herramienta sónica se corre dentro de un pozo revestido, el transmisor (Tx) envía un pulso omnidireccional el cual induce vibración en el revestidor. • La sonda está constituída por un transmisor y dos receptores (R 3 y R 5) • La onda compresional que viaja desde la herramienta en todas las direcciones llega primero al receptor espaciado a 3 pies, la parte de la onda que regresa bajando por el revestidor se usa para determinar la amplitud y el tiempo de tránsito del primer arribo

q. FACTORES QUE AFECTAN EL CBL Selección de los parámetros de adquisición Stretching Salto de ciclo Fluidos en el pozo Presión y Temperatura Tamaño del revestidor Formaciones rápidas Microanillo Centralizacion

ØSALTO DE CICLO En casos de muy buena adherencia, la amplitud de E 1 es tan pequeña que no supera el nivel de detección, en este caso la medida de tiempo de transito se desplaza hacia E 3, manteniendo la medida de amplitud de CBL en E 1.

ØMICRO ANILLO Espacio capilar (100 -200 micrones) presente revestidor y el cemento: (liquido 5 entre el liquido, gas) Contracción del cemento si hay cambios en el fluido en el pozo Pelicula de lodo en la pared del revestidor La amplitud de E 1 representa una adherencia peor que la existente. Pasada bajo presión para eliminar el efecto

ØECCENTRALIZACIÓN Selección inadecuada de los centralizadores para el tamaño del revestidor Centralizadores rotos Centralizadores débiles en pozos desviados Herramienta dañada o doblada Revestidor dañado Consecuencias Camino de la onda desbalanceado El tren de onda resultante no tiene sentido

ØFORMACIONES RÁPIDAS En casos de buen cemento Y cuando el d. T de la formación < d. T revestidor, la señal de la formación es la que llega primero TT y CBL se verán afectados

No es posible evaluar CBL ya que E 1 es debido a los arribos de formación y no del revestidor. Cuando se sospeche su presencia, se debe registrar con herramientas que tienen arreglos de espaciamiento T, R más cortos (1 ft) como el CBT.

q. INTERPRETACIÓN Amplitudes bajas indican buena adherencia Amplitudes altas indican pobre adherencia Amplitudes medias indican una deficiencia en la adherencia del cemento que pueden comprometer o no el aislamiento hidráulico

• VENTAJAS Tolera bien todo tipo de fluidos Tolera la corrosión del revestidor Existen herramientas de mapeo para identificar canales anchos DESVENTAJAS Valores de CBL altos pueden ser ambiguos: Microanillo liquido Canales o cemento contaminado o cemento liviano Sensible a las formaciones rápidas Extremadamente sensible a la eccentralización

q. APLICACIONES Evaluar la cementación Verificar la integridad del Verificar aislamiento hidráulico Determinar la calidad del cemento Donde esta el tope delcemento

q. REGISTRO DE LA DENSIDAD VARIABLE DE ONDAS (VDL) Es un registro de la amplitud de la onda sónica para un periodo de mil microsegundos que siguen a la generacióndel sonido en el trasmisor. VDL Presenta la imagen de la onda sónica total, es el único registro en ver hasta la formación

q. VDL – VARIABLE DENSITY LOG El registro Variable Density Log (VDL) es una imagen del tren de onda completo de la señal en el receptor a 5 pies Un tren de ondas completo representado como bandas claras y oscuras, el contraste entre ellas depende de la amplitud de los picos positivos, una amplitud de cero se representa de un color de intensidad media, las amplitudes positivas se representan con mayor intensidad de color en tanto que las negativas son las más claras.

q. PRINCIPIOS DE MEDIDA – CBL/VDL Las herramientas sónicas proporcionan el registro CBL y el VDL. El transmisor envía pulsos de (10 a 20 KHz) que induce una vibración longitudinal de la tubería de revestimiento R 3 Receptor colocado a 3 pies CBLR 5 Receptor colocado a 5 pies VDL Los receptores registran el tren de ondas resultante La onda se analiza para extraer información de la calidad de adherencia del cemento

q. FACTORES QUE AFECTAN EL COMPORTAMIENTO DE LA HERRAMIENTA CENTRALIZACION DE LA HERRAMIENTA PRESENCIA DE MICROANILLOS TIEMPO DE COLOCACION DE CEMENTO- El cemento se coloca como una mezcla liquida. Si un CBL se corre al poco tiempo de efectuada la cementación puede aparecer como si no existiese cemento OTROS FACTORES Otros factores que pueden afectar las medias de amplitud son el esfuerzo compresivo, del cemento espumoso, el tamaño y el peso de la tubería de revestimiento.

q. REGISTRO DE ADHERENCIA DE CEMENTO COMPENSADO (CBT) CBT es una herramienta con dos transmisores acústicos separados por dos receptores

Al igual que el CBL, el CBT permite la evaluación cuantitativa del estado de la cementación de la tubería, pero en una forma más sofisticada LA VENTAJA DEL CBT ES No es sensitivo a las variaciones en los transmisores, de modo que no se requiere calibración de la señal. Es menos sensitivo a la descentralización de la herramienta Y a los fluidos en las formaciones Sin embargo, es sensitivo a la formación de micro anillos A las formaciones rápidas A los tiempos de espaciamiento del cemento

q. HERRAMIENTA DE EVALUACIÓN DEL CEMENTO (CET) La herramienta CET es un dispositivo ultrasónico de alta frecuencia con ocho transductores focalizados, que examinan diferentes azimuts de la tubería con una fina resolución vertical, permitiendo de este modo la identificación clara de los canales

q. MEDIDAS QUE LLEVA A CABO ESTA HERRAMIENTA Rumbo relativo de la formación con respecto a la herramienta. Diámetro interno nominal. Localizador de cuellos (CCL). Curvas de resistencia a la compresión del cemento máxima y mínima. Espectro del desarrollo de la cementación: en negro se representan las zonas con buena adherencia y en blanco aquellas con mala adherencia.

q. PRINCIPALES VENTAJAS DE LA HERRAMIENTA Mide directamente la distribución del cemento alrededor de la tubería. Determina el esfuerzo compresivo de los materiales en el anular. Discrimina entre gas y liquido detrás de la tubería. Provee una medida acústica de la ovalidad del hoyo y de la centralización de la herramienta.

q. ACE - ADVANCED CEMENT EVALUATION ACE - proporciona información rápida y exacta sobre la adhesión de cemento, incluso al usar cementos espumados, funcionando normalmente con las herramientas convencionales de evaluación de cementación. ACE - es un nuevo método de interpretar los CBL y los datos ultrasónicos ya disponibles. Permita aclarar las respuestas a los requerimientos mas comunes, tales como: Si es suficiente bueno el aislamiento zonal. Determinar si realmente necesito un trabajo de forzamiento.

q. NUEVAS TECNICAS (HALLIBURTON) ZONAS DEGAS En formaciones altamente presurizadas por gas, con buena porosidad y permeabilidad, la lechada de cemento aún sin endurecer puede traer consigo canalización de gas, siendo resultante en las herramientas de evaluación de cemento, una pobre adhesión de éste en apariencia. Además se puede calcular el flujo de gas con elprograma Factor Potencial de Flujo de Gas (Gas Flow. Potential factor). Con base a éste programa, aditivos tales como el GASSTOP ä y GASCHECK â puedenser añadidos a la lechada de cemento para ayudar a reducir la canalización del Gas.

q. NUEVAS TECNICAS (HALLIBURTON) El probador de tiempo de engrosamiento presión/temperatura, mide la viscosidad aparente y la capacidad de bombeo de la lechada de cemento bajo variables condiciones de temperatura y presión por encima de 400° F y 30000 psi. Estas unidades están localizadas en el Centro Europeo de Investigaciones en Holanda.

q. CONCLUSIONES El material paramagnético del que esta hecho el núcleo son aleaciones de cromo ±níquel. El CCL, es un dispositivo que permite saber en que profundidad del pozo se llevará a cabo la actividad. Un CCL, electrónico censa, mejor que un CCL mecánico.
