Universidad de Oriente Núcleo Bolívar Escuela de Ciencias de la Tierra Departamento de Ing. Civil Ingeniería Sanitaria I Factores que afectan el consumo y Dotaciones Profesor: Ing. Carlos Pérez Integrantes: Alcántara Héctor Graterol Feyineth Silva Jorge

OBJETIVOS § Identificar los diferentes factores que afectan el consumo. § Explicar la influencia de diferentes factores en el consumo. § Cuantificar la demanda típica por habitante y por vivienda de acuerdo a la población. § Determinar la dotación necesaria en una determinada edificación de acuerdo con las normas.

Factores que afectan el consumo: Dotaciones: Tipos de comunidad Cifras para dotaciones Factores socioeconómicos Consumo mínimo permisible según las normas Factores meteorológicos “Normas Sanitarias para Proyecto, Construcción, Reparación, Reforma y Mantenimiento de Edificaciones” Tamaño de la comunidad Otros factores Artículo 109 Capítulo VII Artículo 110 Artículo 111 Artículo 113 Artículo 114 Ejemplo

Factores que afectan el consumo 1. Tipos de comunidad: Conformación de la población y los diferentes usos del agua. Doméstico Públicos Comercial Pérdidas (Hasta 35%) Industrial Control de incendios Volver (Zonas residenciales 10 lts/seg/4 hrs)

Factores que afectan el consumo 2. Factores socioeconómicos: Volver

Factores que afectan el consumo 3. Factores meteorológicos: Época de lluvia Disminución del consumo Época de sequía Aumento del consumo El consumo disminuye con menores temperaturas y más lluvias. Volver

Factores que afectan el consumo 4. Tamaño de la comunidad: ü Este factor depende del desarrollo de la ciudad. ü El consumo aumenta con la población. Volver

Factores que afectan el consumo 5. Otros factores: ü Calidad del agua ü Eficiencia del servicio ü Medidas de control ü Tarifas Volver

Dotaciones Las cifras para las dotaciones se estimarán tomando en cuenta los siguientes factores: ü Uso de la tierra ü Zonificación ü Característica de la población Expresadas en Lts/per/día ó Lts/día/parc Volver

Dotaciones Consumo mínimo permisible según las normas: Volver

Dotaciones Los gastos medios de consumo, se obtienen al usar las Normas Sanitarias sobre dotaciones. En este caso, tenemos La Gaceta Oficial de la República de Venezuela Nº 4. 044, Extraordinario, de la fecha 08/09/88, contiene las “Normas Sanitarias para Proyecto, Construcción, Reparación, Reforma y Mantenimiento de Edificaciones”, específicamente el capitulo VII. Volver

Dotaciones Capítulo VII De las dotaciones de agua para las edificaciones Se contempla desde el artículo 108 al 116, en estos se presentan los índices de dotaciones de agua para edificaciones, tales como: Viviendas Instituciones Comercios Industrias Uso recreacional y deportivo Volver

Dotaciones Artículo 109: Dotaciones de agua, destinadas a viviendas: Unifamiliares Volver Multifamiliares Bifamiliares Siguiente

Dotaciones Viviendas unifamiliares: se determinarán en función del área total de la parcela, o del lote donde la edificación va a ser construida o exista, de acuerdo a la siguiente tabla: Nota: Las dotaciones incluyen el consumo de agua para usos domésticos, riego de jardines y áreas verdes de la parcela o lote. Volver Siguiente

Dotaciones Viviendas multifamiliares: se determinarán en función del número de dormitorios que conforman cada vivienda, de acuerdo a la siguiente tabla: Nota: Las dotaciones sólo incluyen el consumo de agua para usos domésticos. Las dotaciones adicionales, como por ejemplo áreas verdes, etc. Se calcularán adicionalmente de acuerdo a lo estipulado para cada caso en el presente capítulo de estas normas. Volver Siguiente

Dotaciones Viviendas bifamiliares: Para la unidad de vivienda ubicada en planta baja a nivel del lote o de la parcela, se determinará en función del área total de la parcela o del lote donde la edificación será construida o exista, de acuerdo a las dotaciones correspondientes a las edificaciones destinadas a viviendas unifamiliares, según la tabla. Para la unidad de vivienda ubicada sobre la anterior, se aplicará la tabla correspondiente a la dotación de agua para viviendas multifamiliares. Nota: Las edificaciones destinadas a viviendas pareadas o a viviendas contiguas serán consideradas como viviendas aisladas. Volver

Dotaciones Artículo 110: Dotaciones de agua para edificaciones, destinadas a uso público a particular: Centros asistenciales Planteles educacionales Otras instituciones Volver Siguiente

Dotaciones Centros asistenciales: üCon hospitalización (800 litros/día/cama) üCon consulta externa (500 litros/día/consultorio) üCon clínicas dentales (1. 000 litros/día/unidad dental) Volver Siguiente

Dotaciones Planteles educacionales: üAlumnado externo üAlumnado semi-interno üAlumnado interno o residente üPersonal residente en el plantel üPersonal no residente 40 litros/alumno/día 70 litros/alumno/día 200 litros/persona/día 50 litros/persona/día Nota: La dotación para planteles que funcionen con dos o más turnos, se determina multiplicando la dotación calculada de acuerdo a las cifras que se muestran a continuación, por el número de turnos que corresponda. Volver Siguiente

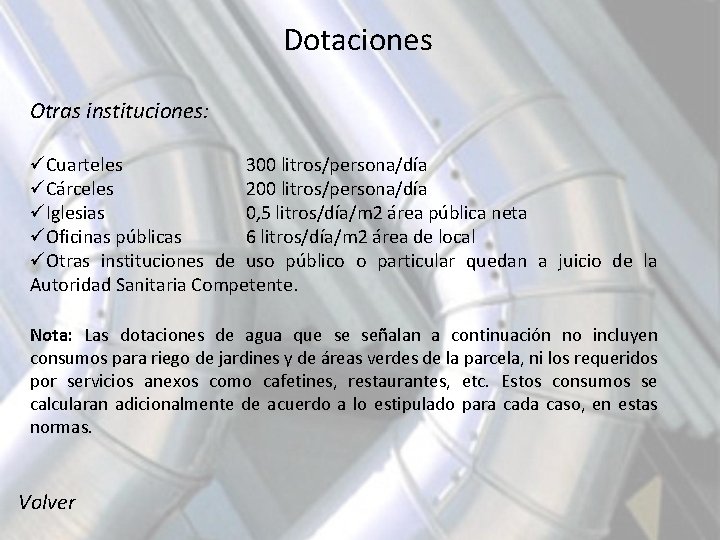

Dotaciones Otras instituciones: üCuarteles 300 litros/persona/día üCárceles 200 litros/persona/día üIglesias 0, 5 litros/día/m 2 área pública neta üOficinas públicas 6 litros/día/m 2 área de local üOtras instituciones de uso público o particular quedan a juicio de la Autoridad Sanitaria Competente. Nota: Las dotaciones de agua que se señalan a continuación no incluyen consumos para riego de jardines y de áreas verdes de la parcela, ni los requeridos por servicios anexos como cafetines, restaurantes, etc. Estos consumos se calcularan adicionalmente de acuerdo a lo estipulado para cada caso, en estas normas. Volver

Dotaciones Artículo 111: Dotaciones de agua para edificaciones, destinadas a comercios: Oficinas Volver Depósitos Restaurantes Bares Hospedajes Lavanderías Mercados Centros Comerciales Estacionamiento para vehículos Carnicerías Hoteles Auto lavado Supermercados Pensiones Bombas de gasolina Siguiente

Dotaciones üOficinas en general 6 litros/día/m 2 de local destinado a oficina üDepósitos de materiales y equipos manufacturados 0, 5 litros/día/m 2 área útil del local y por turno de 8 horas de trabajo üMercados 15 litros/día/m 2 área de ventas üCarnicerías, pescaderías y similares 25 litros/día/m 2 área de ventas üSupermercados, casas de abastos, locales comerciales de mercancías secas Volver 20 litros/día/m 2 área de ventas Siguiente

Dotaciones üRestaurantes 50 litros/día/m 2 de área útil del local üBares, cervecerías, fuentes de soda y similares 60 litros/día/m 2 área útil del local üCentros comerciales 10 litros/día/m 2 área bruta de construcción üHoteles, moteles y similares 500 litros/día/dormitorio üPensiones 350 litros/día/dormitorio üHospedajes 25 litros/día/m 2 de área destinada a dormitorio üLavanderías al tintorerías y similares Volver seco, 30 litros/kg de ropa, a lavar Siguiente

Dotaciones üLavanderías (ropa en general) 40 litros/kg de ropa, a lavar üEstacionamientos cubiertos para vehículos de motor 2 litros/día/m 2 cubierto üEstacionamiento para lavado de vehículos con: Equipo de lavado automático Equipo de lavado no automático 12. 800 litros/día/equipo auto de lavado 8. 000 litros/día/equipo no auto de lavado üBombas de gasolina 300 litros/día/equipo bomba instalada üPara otras edificaciones no especificadas A juicio de la Autoridad Sanitaria Competente Volver de estacionamiento

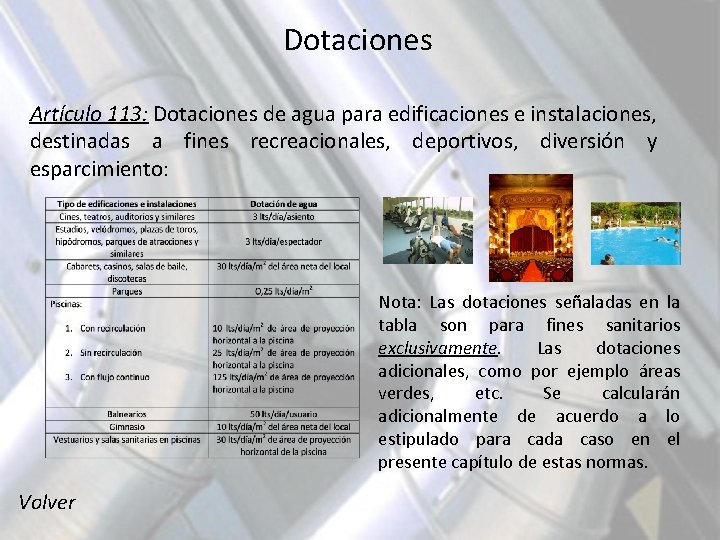

Dotaciones Artículo 113: Dotaciones de agua para edificaciones e instalaciones, destinadas a fines recreacionales, deportivos, diversión y esparcimiento: Nota: Las dotaciones señaladas en la tabla son para fines sanitarios exclusivamente. Las dotaciones adicionales, como por ejemplo áreas verdes, etc. Se calcularán adicionalmente de acuerdo a lo estipulado para cada caso en el presente capítulo de estas normas. Volver

Dotaciones Artículo 114: Dotaciones de agua para edificaciones, destinadas a alojamiento, cuidado y cría de animales: Nota: Las dotaciones de agua que se señalan en la tabla no incluyen consumos para riego de jardines y de áreas verdes, ni para viviendas, etc. Estos consumos se calcularan adicionalmente de acuerdo a lo estipulado para cada caso, en estas normas. Volver

Dotaciones Ejemplo: Determinar la dotación de agua de una edificación destinada para vivienda multifamiliar, con las siguientes características: 3 pisos, c/ piso: 2 apartamentos de 3 habitaciones y 2 apartamentos de 2 habitaciones, la planta baja posee un área de 1200 metros cuadrados, área de jardines de 600 metros cuadrados Volver

Dotaciones Volver
