Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Maxiterminos Simulación 09/11/2020 08: 29 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Maxitermino Termino suma (OR) que contiene todas las variables de la función ya sea en su forma normal (afirmada) o complementada (negada) 09/11/2020 08: 29 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Detector de errores de un semáforo 1 0 0 1 1 1 09/11/2020 08: 29 a. m. Sistemas Digitales Electrónica Digital I

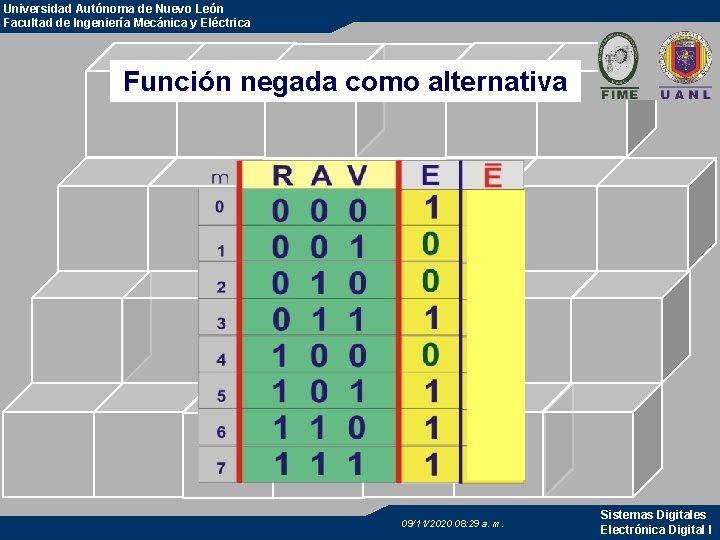

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Función negada como alternativa 09/11/2020 08: 29 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Miniterminos de la Función E negada FE (R, A, V)= RAV+ RAV 09/11/2020 08: 29 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Miniterminos de la Función negada 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

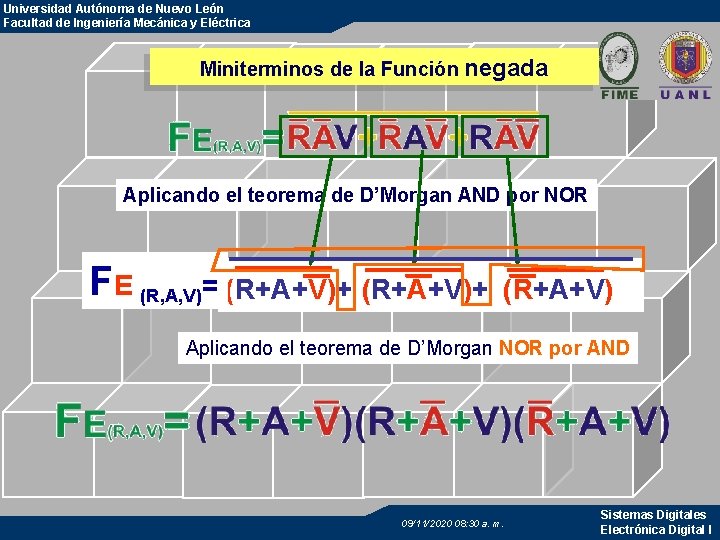

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Miniterminos de la Función negada Aplicando el teorema de D’Morgan AND por NOR FE (R, A, V)= (R+A+V)+ (R+A+V) Aplicando el teorema de D’Morgan NOR por AND 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

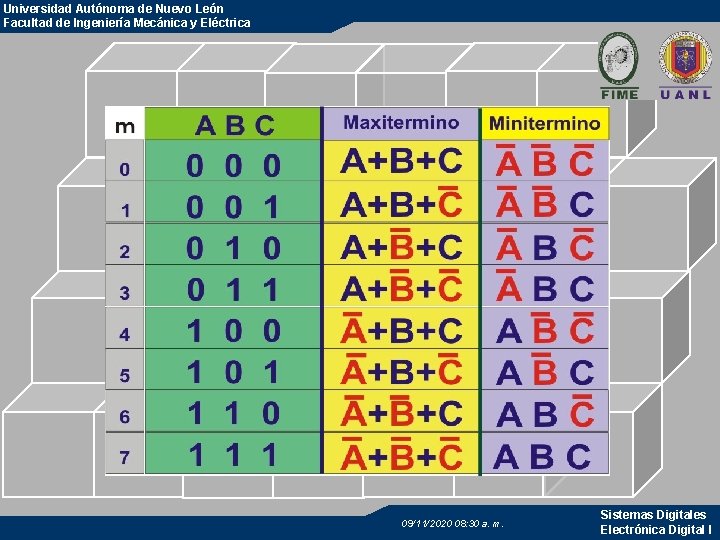

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Maxiterminos 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Maxiterminos Termino suma (OR) que contiene todas las variables De la función ya sea en su forma normal (afirmada) o complementada (negada) 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Maxiterminos forma POS Productos de Sumas 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

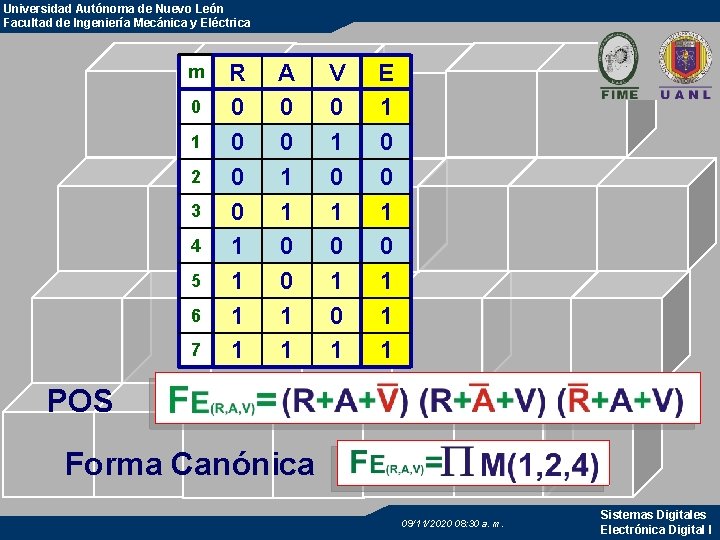

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica m 0 1 2 3 4 5 6 7 R 0 0 1 1 A 0 0 1 1 V 0 1 0 1 E 1 0 0 1 1 1 POS Forma Canónica 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Maxiterminos POS 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica De que depende elegir Miniterminos o Maxiterminos ? 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

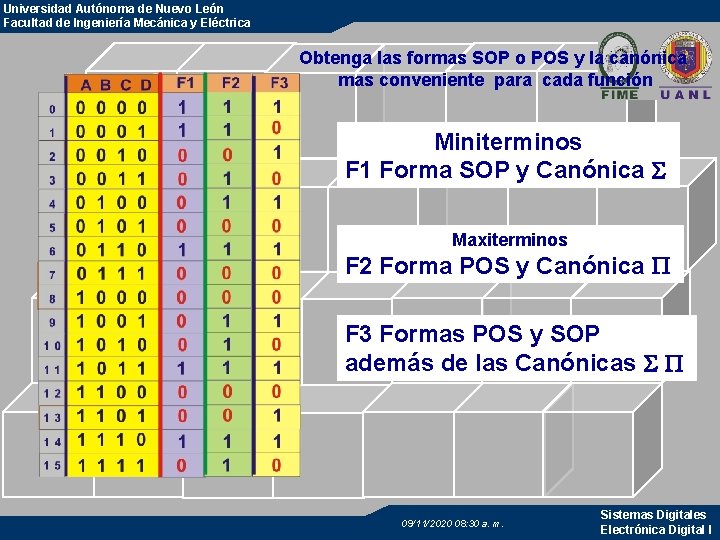

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Obtenga las formas SOP o POS y la canónica mas conveniente para cada función Miniterminos F 1 Forma SOP y Canónica Maxiterminos F 2 Forma POS y Canónica F 3 Formas POS y SOP además de las Canónicas 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

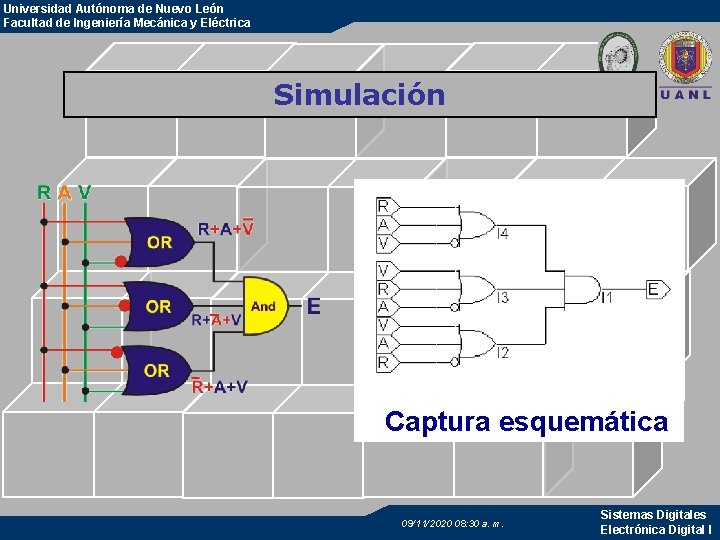

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Simulación Captura esquemática 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

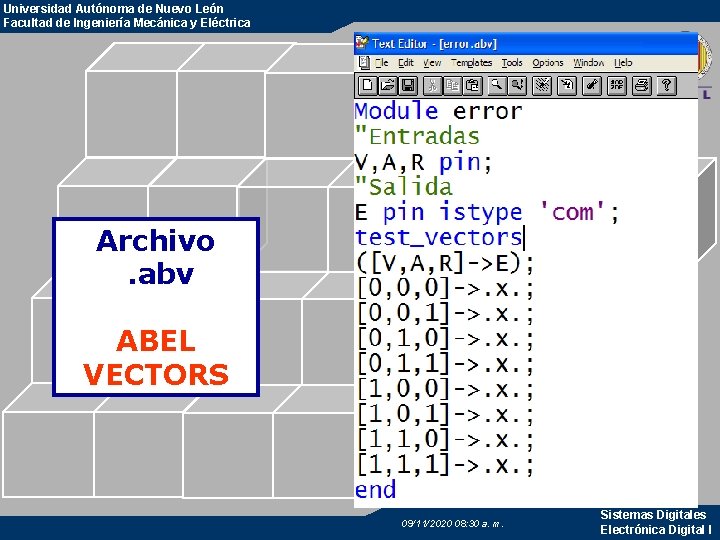

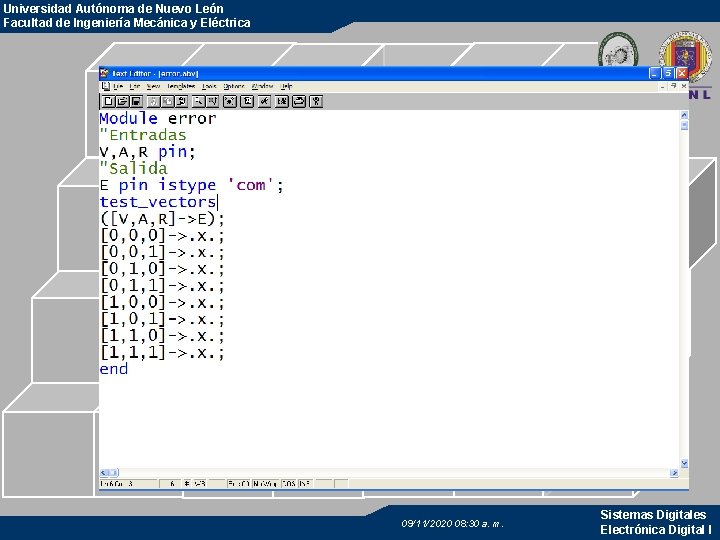

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Archivo. abv ABEL VECTORS 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Simulación 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica 0 1 m R A V E 0 0 1 1 0 0 1 0 2 0 1 0 0 3 0 1 1 1 4 1 0 0 0 5 1 0 1 1 6 1 1 0 1 7 1 1 2 3 4 5 09/11/2020 08: 30 a. m. 6 7 Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

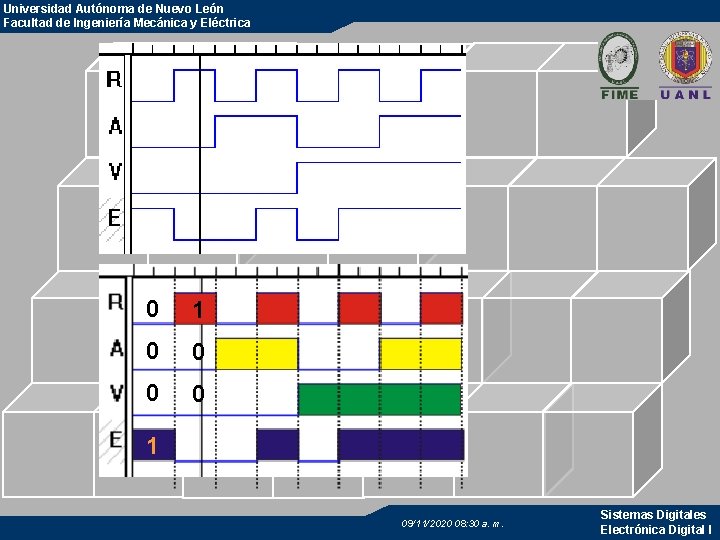

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica 0 1 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Actividad 4, Requisitos Presentar el circuito en una tablilla de conexiones con las especificaciones requeridas y su reporte antes de las 4 P. M. del martes 2 de Septirmbre de 2010. Criterios de Evaluación: Circuito, Reporte y Penalización por la entrega fuera de tiempo Circuito Cumple con las especificaciones del diseño propuesto y su presentación es excelente con el cableado ordenado Cumple con las especificaciones del diseño propuesto y su presentación es buena Cumple con las especificaciones del diseño propuesto pero desorden y mala apariencia 50% 45% 35% Cumple en parte con lo especificado 20 % Está totalmente implementado pero no funciona 5% 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Reporte completo, conclusiones fundamentadas y excelentes además de buena calidad de la foto 50% Reporte completo, vagas conclusiones y mala calidad de la foto 35% Reporte incompleto 15% No lo presentó 0% Penalización Se entrego un día después de la fecha acordada -10% Reporte completo, vagas conclusiones y mala calidad de la foto -15% Se entrego en mas de tres días después de la fecha acordada -20% Se entrego en mas de siete días después de la fecha acordada -50% 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I

Universidad Autónoma de Nuevo León Facultad de Ingeniería Mecánica y Eléctrica Etapas de la actividad 4 1. - Conseguir el material 2. - Instalación Software y obtener la licencia 3. - Planteamiento y solución escrita del problema 4. - Manejo del software y comprobación de resultados 5. - Programación del dispositivo 6. - Implementar y probar el funcionamiento del circuito. 7. - Elaboración del reporte 09/11/2020 08: 30 a. m. Sistemas Digitales Electrónica Digital I
