universal. CNC Ziel des Projektbilder Ziel des Projekts war es eine Linearführungsschiene mit einer

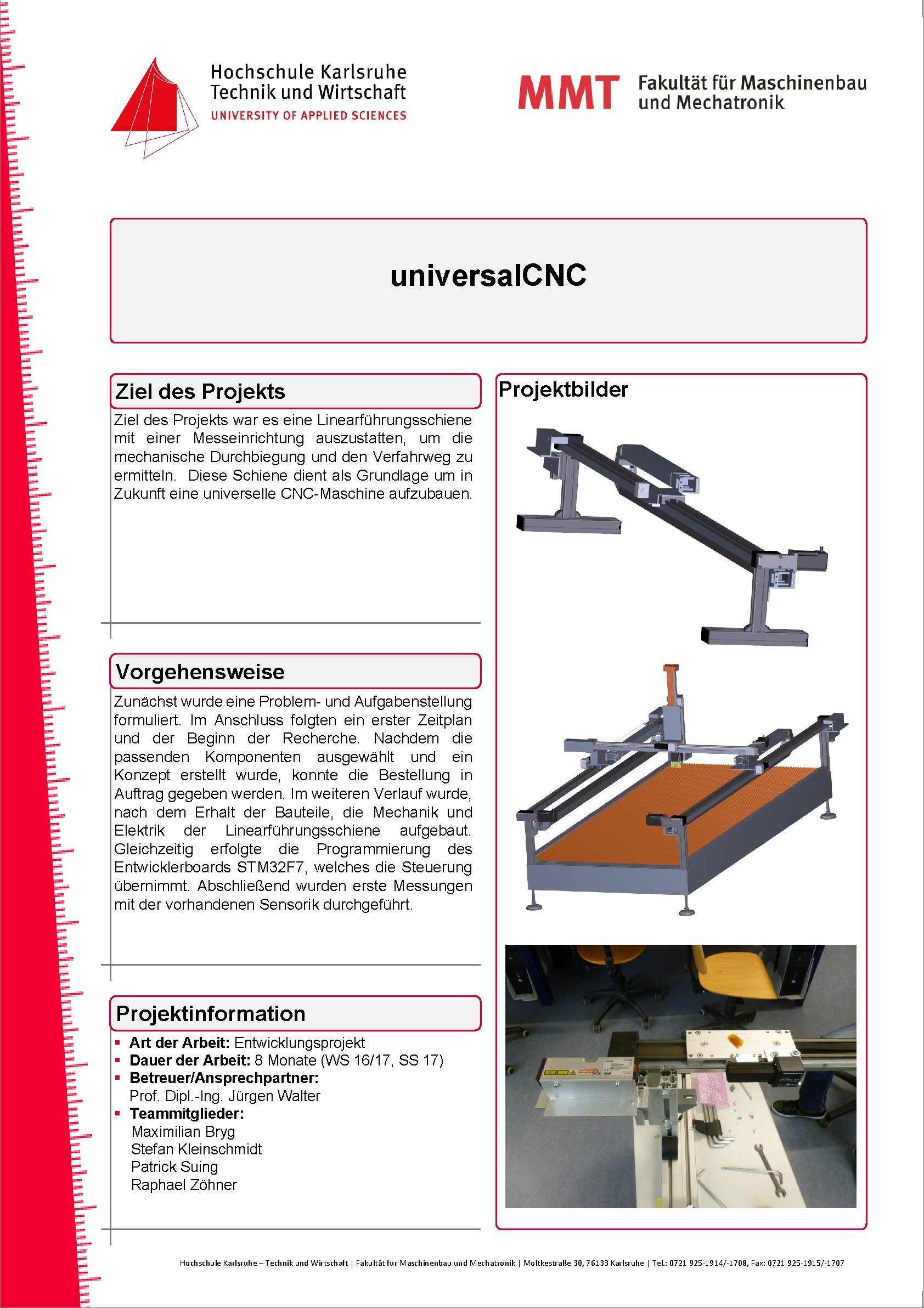

universal. CNC Ziel des Projektbilder Ziel des Projekts war es eine Linearführungsschiene mit einer Messeinrichtung auszustatten, um die mechanische Durchbiegung und den Verfahrweg zu ermitteln. Diese Schiene dient als Grundlage um in Zukunft eine universelle CNC-Maschine aufzubauen. Vorgehensweise Zunächst wurde eine Problem- und Aufgabenstellung formuliert. Im Anschluss folgten ein erster Zeitplan und der Beginn der Recherche. Nachdem die passenden Komponenten ausgewählt und ein Konzept erstellt wurde, konnte die Bestellung in Auftrag gegeben werden. Im weiteren Verlauf wurde, nach dem Erhalt der Bauteile, die Mechanik und Elektrik der Linearführungsschiene aufgebaut. Gleichzeitig erfolgte die Programmierung des Entwicklerboards STM 32 F 7, welches die Steuerung übernimmt. Abschließend wurden erste Messungen mit der vorhandenen Sensorik durchgeführt. Projektinformation § Art der Arbeit: Entwicklungsprojekt § Dauer der Arbeit: 8 Monate (WS 16/17, SS 17) § Betreuer/Ansprechpartner: Prof. Dipl. -Ing. Jürgen Walter § Teammitglieder: Maximilian Bryg Stefan Kleinschmidt Patrick Suing Raphael Zöhner Hochschule Karlsruhe – Technik und Wirtschaft | Fakultät für Maschinenbau und Mechatronik | Moltkestraße 30, 76133 Karlsruhe | Tel. : 0721 925 -1914/-1708, Fax: 0721 925 -1915/-1707
