Unité 4 a: Architecture logicielle Objectifs : À la fin de cette unité vous connaîtrez : • Le rôle du langage machine. • La différence entre compilation et intreprétation. • Le rôle d’un assembleur, d’un éditeur de liens et d’un chargeur. • Les grandes lignes du fonctionnement d’un compilateur. • La définition d’un langage informatique. ©Pierre Marchand, 2001 1

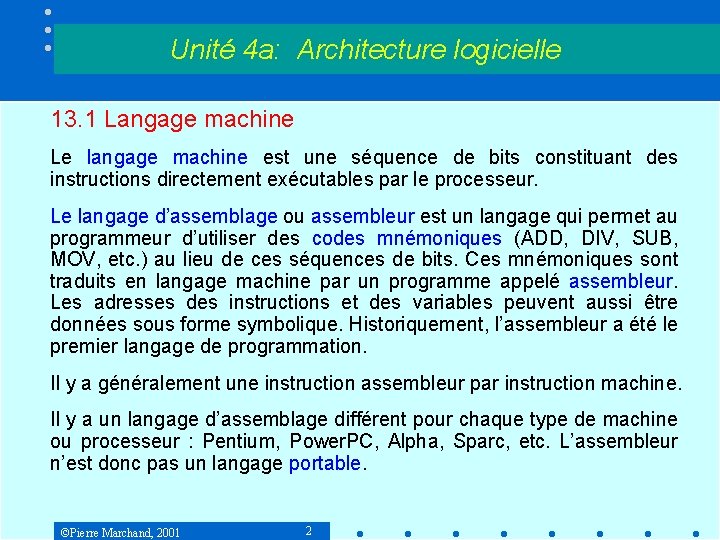

Unité 4 a: Architecture logicielle 13. 1 Langage machine Le langage machine est une séquence de bits constituant des instructions directement exécutables par le processeur. Le langage d’assemblage ou assembleur est un langage qui permet au programmeur d’utiliser des codes mnémoniques (ADD, DIV, SUB, MOV, etc. ) au lieu de ces séquences de bits. Ces mnémoniques sont traduits en langage machine par un programme appelé assembleur. Les adresses des instructions et des variables peuvent aussi être données sous forme symbolique. Historiquement, l’assembleur a été le premier langage de programmation. Il y a généralement une instruction assembleur par instruction machine. Il y a un langage d’assemblage différent pour chaque type de machine ou processeur : Pentium, Power. PC, Alpha, Sparc, etc. L’assembleur n’est donc pas un langage portable. ©Pierre Marchand, 2001 2

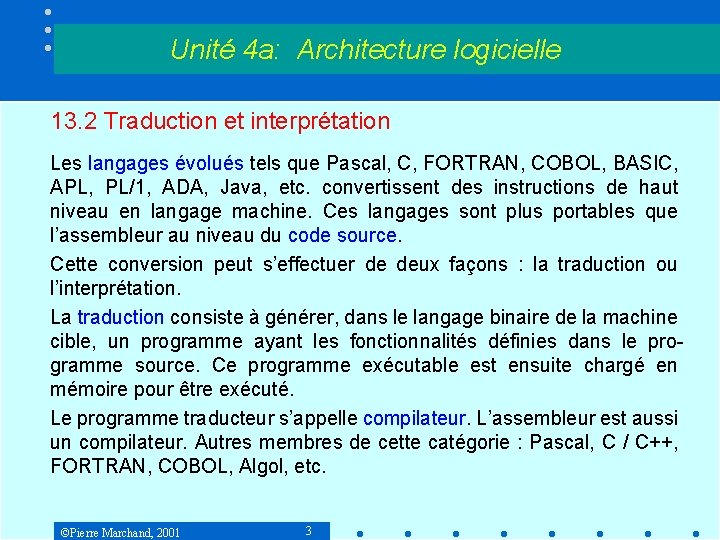

Unité 4 a: Architecture logicielle 13. 2 Traduction et interprétation Les langages évolués tels que Pascal, C, FORTRAN, COBOL, BASIC, APL, PL/1, ADA, Java, etc. convertissent des instructions de haut niveau en langage machine. Ces langages sont plus portables que l’assembleur au niveau du code source. Cette conversion peut s’effectuer de deux façons : la traduction ou l’interprétation. La traduction consiste à générer, dans le langage binaire de la machine cible, un programme ayant les fonctionnalités définies dans le programme source. Ce programme exécutable est ensuite chargé en mémoire pour être exécuté. Le programme traducteur s’appelle compilateur. L’assembleur est aussi un compilateur. Autres membres de cette catégorie : Pascal, C / C++, FORTRAN, COBOL, Algol, etc. ©Pierre Marchand, 2001 3

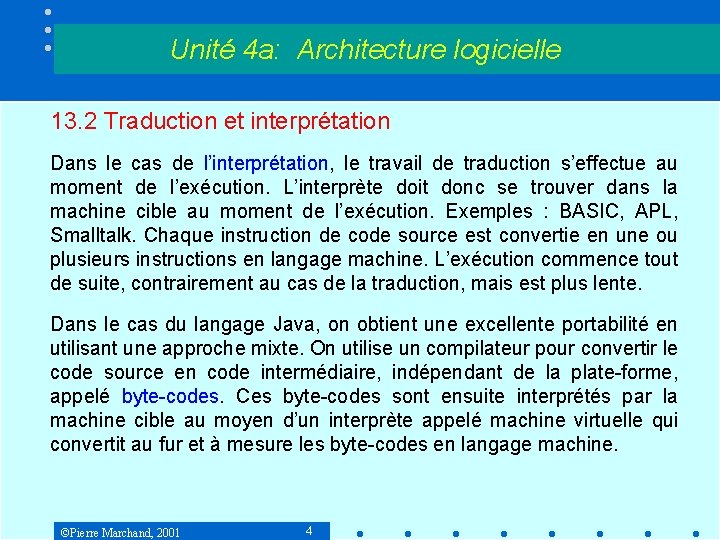

Unité 4 a: Architecture logicielle 13. 2 Traduction et interprétation Dans le cas de l’interprétation, le travail de traduction s’effectue au moment de l’exécution. L’interprète doit donc se trouver dans la machine cible au moment de l’exécution. Exemples : BASIC, APL, Smalltalk. Chaque instruction de code source est convertie en une ou plusieurs instructions en langage machine. L’exécution commence tout de suite, contrairement au cas de la traduction, mais est plus lente. Dans le cas du langage Java, on obtient une excellente portabilité en utilisant une approche mixte. On utilise un compilateur pour convertir le code source en code intermédiaire, indépendant de la plate-forme, appelé byte-codes. Ces byte-codes sont ensuite interprétés par la machine cible au moyen d’un interprète appelé machine virtuelle qui convertit au fur et à mesure les byte-codes en langage machine. ©Pierre Marchand, 2001 4

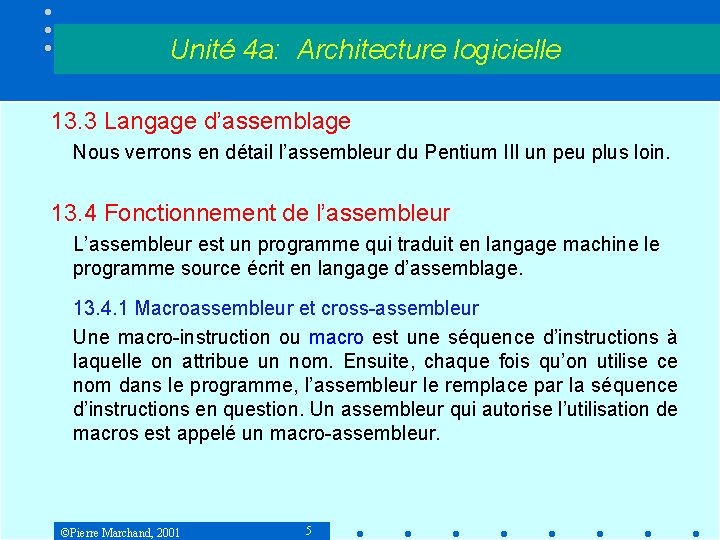

Unité 4 a: Architecture logicielle 13. 3 Langage d’assemblage Nous verrons en détail l’assembleur du Pentium III un peu plus loin. 13. 4 Fonctionnement de l’assembleur L’assembleur est un programme qui traduit en langage machine le programme source écrit en langage d’assemblage. 13. 4. 1 Macroassembleur et cross-assembleur Une macro-instruction ou macro est une séquence d’instructions à laquelle on attribue un nom. Ensuite, chaque fois qu’on utilise ce nom dans le programme, l’assembleur le remplace par la séquence d’instructions en question. Un assembleur qui autorise l’utilisation de macros est appelé un macro-assembleur. ©Pierre Marchand, 2001 5

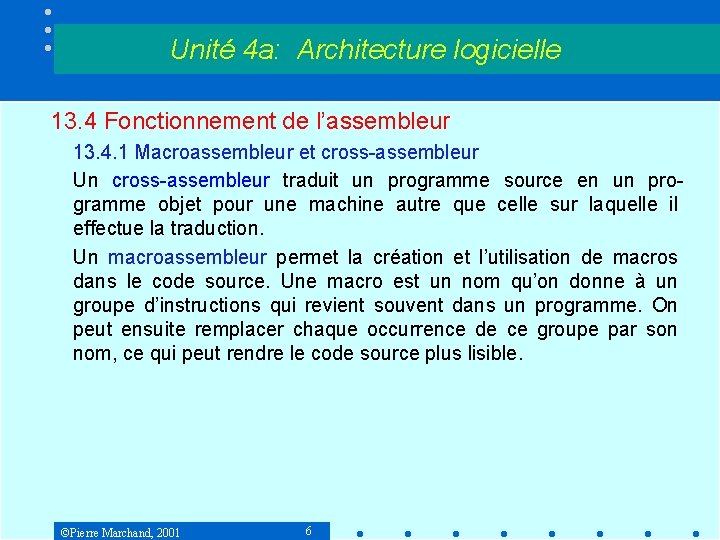

Unité 4 a: Architecture logicielle 13. 4 Fonctionnement de l’assembleur 13. 4. 1 Macroassembleur et cross-assembleur Un cross-assembleur traduit un programme source en un programme objet pour une machine autre que celle sur laquelle il effectue la traduction. Un macroassembleur permet la création et l’utilisation de macros dans le code source. Une macro est un nom qu’on donne à un groupe d’instructions qui revient souvent dans un programme. On peut ensuite remplacer chaque occurrence de ce groupe par son nom, ce qui peut rendre le code source plus lisible. ©Pierre Marchand, 2001 6

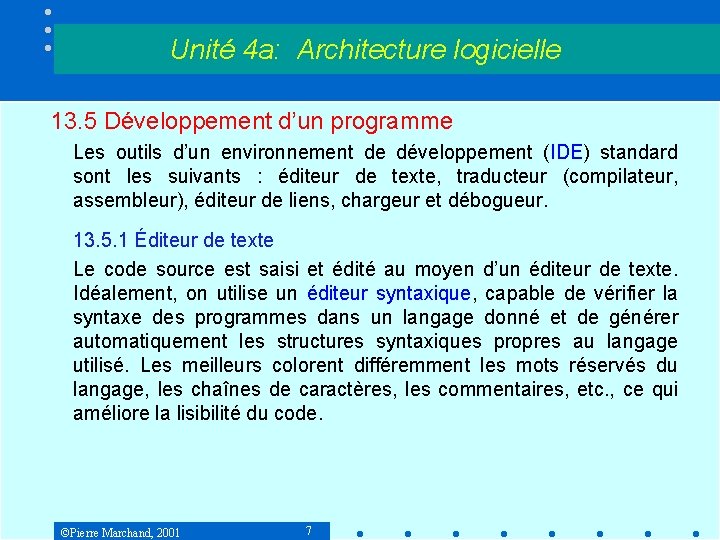

Unité 4 a: Architecture logicielle 13. 5 Développement d’un programme Les outils d’un environnement de développement (IDE) standard sont les suivants : éditeur de texte, traducteur (compilateur, assembleur), éditeur de liens, chargeur et débogueur. 13. 5. 1 Éditeur de texte Le code source est saisi et édité au moyen d’un éditeur de texte. Idéalement, on utilise un éditeur syntaxique, capable de vérifier la syntaxe des programmes dans un langage donné et de générer automatiquement les structures syntaxiques propres au langage utilisé. Les meilleurs colorent différemment les mots réservés du langage, les chaînes de caractères, les commentaires, etc. , ce qui améliore la lisibilité du code. ©Pierre Marchand, 2001 7

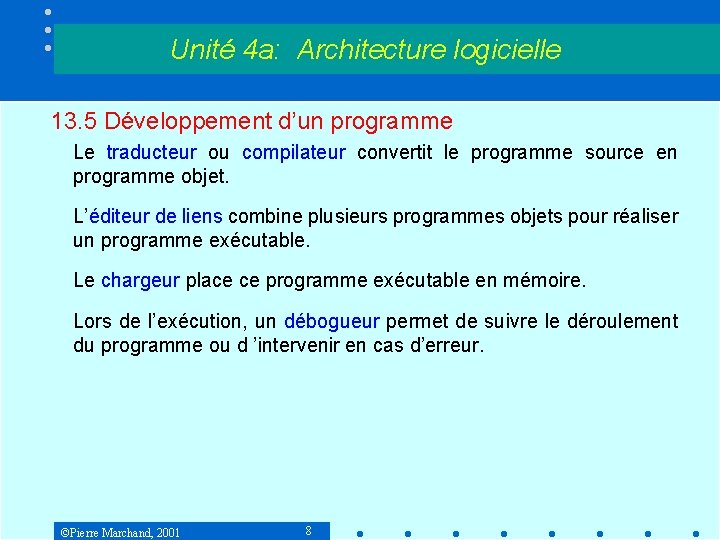

Unité 4 a: Architecture logicielle 13. 5 Développement d’un programme Le traducteur ou compilateur convertit le programme source en programme objet. L’éditeur de liens combine plusieurs programmes objets pour réaliser un programme exécutable. Le chargeur place ce programme exécutable en mémoire. Lors de l’exécution, un débogueur permet de suivre le déroulement du programme ou d ’intervenir en cas d’erreur. ©Pierre Marchand, 2001 8

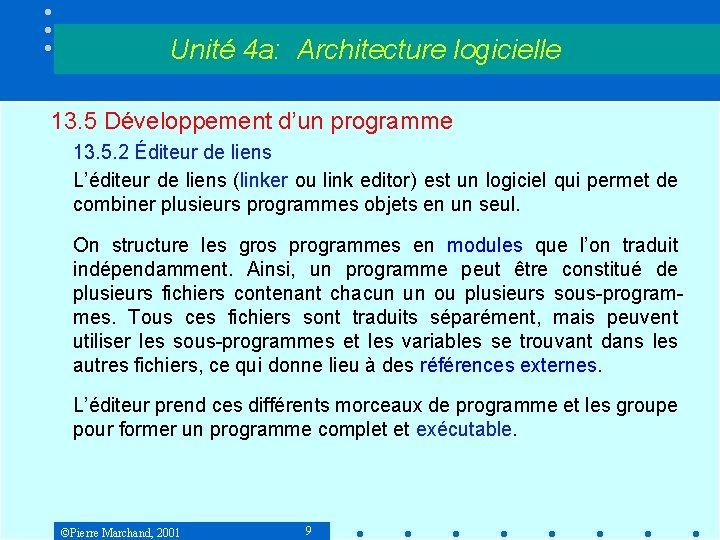

Unité 4 a: Architecture logicielle 13. 5 Développement d’un programme 13. 5. 2 Éditeur de liens L’éditeur de liens (linker ou link editor) est un logiciel qui permet de combiner plusieurs programmes objets en un seul. On structure les gros programmes en modules que l’on traduit indépendamment. Ainsi, un programme peut être constitué de plusieurs fichiers contenant chacun un ou plusieurs sous-programmes. Tous ces fichiers sont traduits séparément, mais peuvent utiliser les sous-programmes et les variables se trouvant dans les autres fichiers, ce qui donne lieu à des références externes. L’éditeur prend ces différents morceaux de programme et les groupe pour former un programme complet et exécutable. ©Pierre Marchand, 2001 9

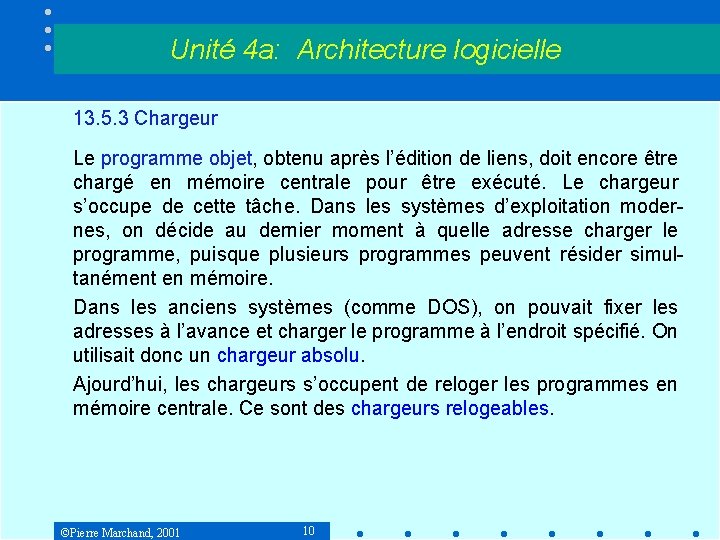

Unité 4 a: Architecture logicielle 13. 5. 3 Chargeur Le programme objet, obtenu après l’édition de liens, doit encore être chargé en mémoire centrale pour être exécuté. Le chargeur s’occupe de cette tâche. Dans les systèmes d’exploitation modernes, on décide au dernier moment à quelle adresse charger le programme, puisque plusieurs programmes peuvent résider simultanément en mémoire. Dans les anciens systèmes (comme DOS), on pouvait fixer les adresses à l’avance et charger le programme à l’endroit spécifié. On utilisait donc un chargeur absolu. Ajourd’hui, les chargeurs s’occupent de reloger les programmes en mémoire centrale. Ce sont des chargeurs relogeables. ©Pierre Marchand, 2001 10

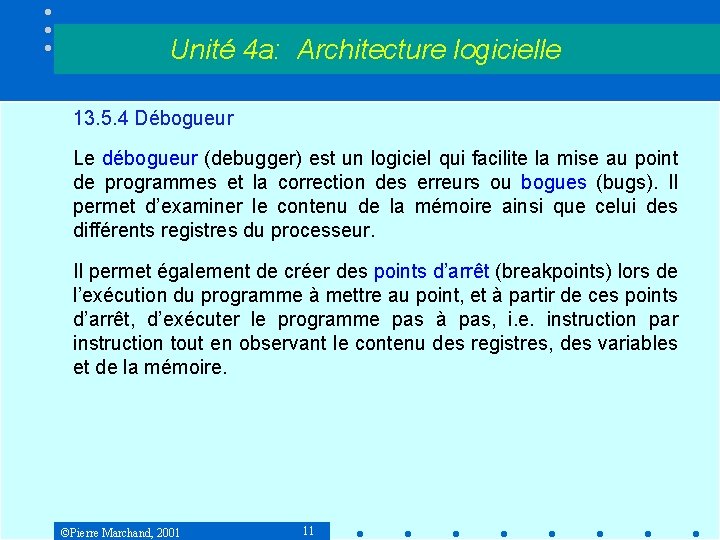

Unité 4 a: Architecture logicielle 13. 5. 4 Débogueur Le débogueur (debugger) est un logiciel qui facilite la mise au point de programmes et la correction des erreurs ou bogues (bugs). Il permet d’examiner le contenu de la mémoire ainsi que celui des différents registres du processeur. Il permet également de créer des points d’arrêt (breakpoints) lors de l’exécution du programme à mettre au point, et à partir de ces points d’arrêt, d’exécuter le programme pas à pas, i. e. instruction par instruction tout en observant le contenu des registres, des variables et de la mémoire. ©Pierre Marchand, 2001 11

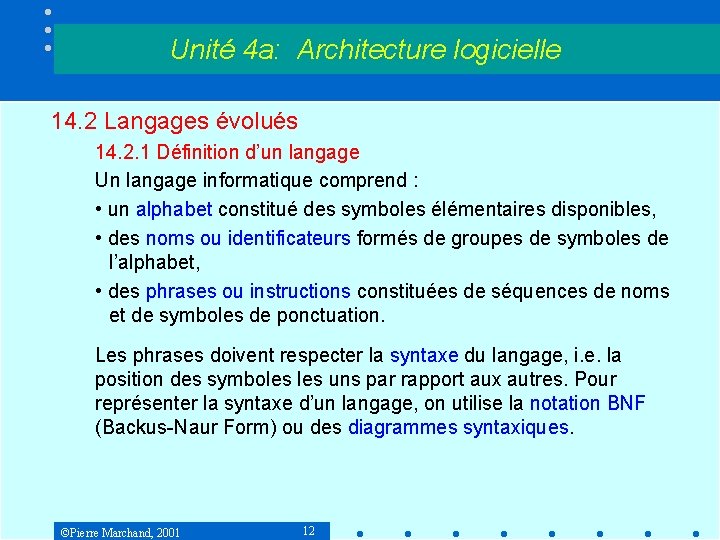

Unité 4 a: Architecture logicielle 14. 2 Langages évolués 14. 2. 1 Définition d’un langage Un langage informatique comprend : • un alphabet constitué des symboles élémentaires disponibles, • des noms ou identificateurs formés de groupes de symboles de l’alphabet, • des phrases ou instructions constituées de séquences de noms et de symboles de ponctuation. Les phrases doivent respecter la syntaxe du langage, i. e. la position des symboles uns par rapport aux autres. Pour représenter la syntaxe d’un langage, on utilise la notation BNF (Backus-Naur Form) ou des diagrammes syntaxiques. ©Pierre Marchand, 2001 12

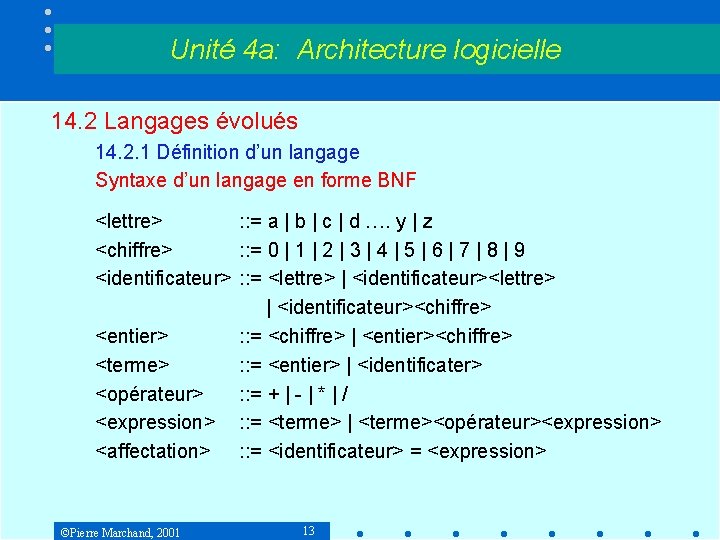

Unité 4 a: Architecture logicielle 14. 2 Langages évolués 14. 2. 1 Définition d’un langage Syntaxe d’un langage en forme BNF <lettre> : : = a | b | c | d …. y | z <chiffre> : : = 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 <identificateur> : : = <lettre> | <identificateur><chiffre> <entier> : : = <chiffre> | <entier><chiffre> <terme> : : = <entier> | <identificater> <opérateur> : : = + | - | * | / <expression> : : = <terme> | <terme><opérateur><expression> <affectation> : : = <identificateur> = <expression> ©Pierre Marchand, 2001 13

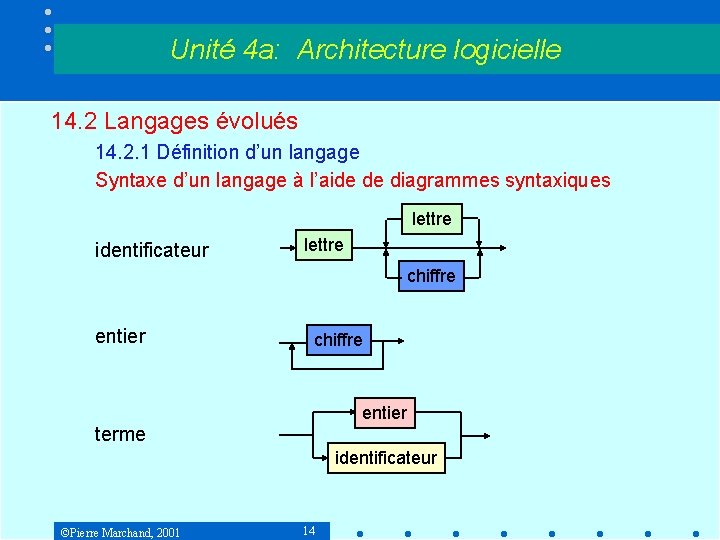

Unité 4 a: Architecture logicielle 14. 2 Langages évolués 14. 2. 1 Définition d’un langage Syntaxe d’un langage à l’aide de diagrammes syntaxiques lettre identificateur lettre chiffre entier terme identificateur ©Pierre Marchand, 2001 14

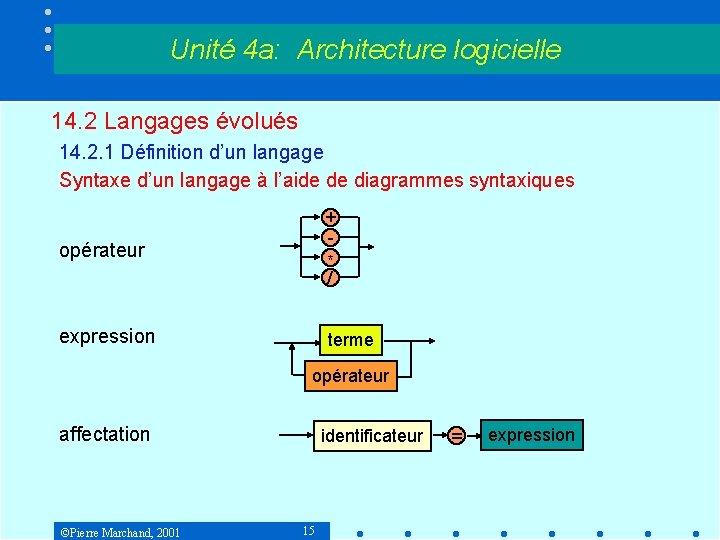

Unité 4 a: Architecture logicielle 14. 2 Langages évolués 14. 2. 1 Définition d’un langage Syntaxe d’un langage à l’aide de diagrammes syntaxiques opérateur + * / expression terme opérateur affectation ©Pierre Marchand, 2001 identificateur 15 = expression

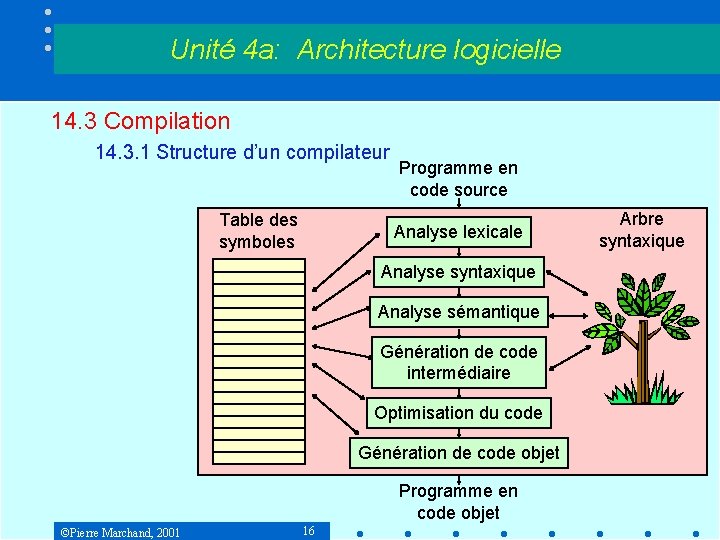

Unité 4 a: Architecture logicielle 14. 3 Compilation 14. 3. 1 Structure d’un compilateur Table des symboles Programme en code source Analyse lexicale Analyse syntaxique Analyse sémantique Génération de code intermédiaire Optimisation du code Génération de code objet Programme en code objet ©Pierre Marchand, 2001 16 Arbre syntaxique

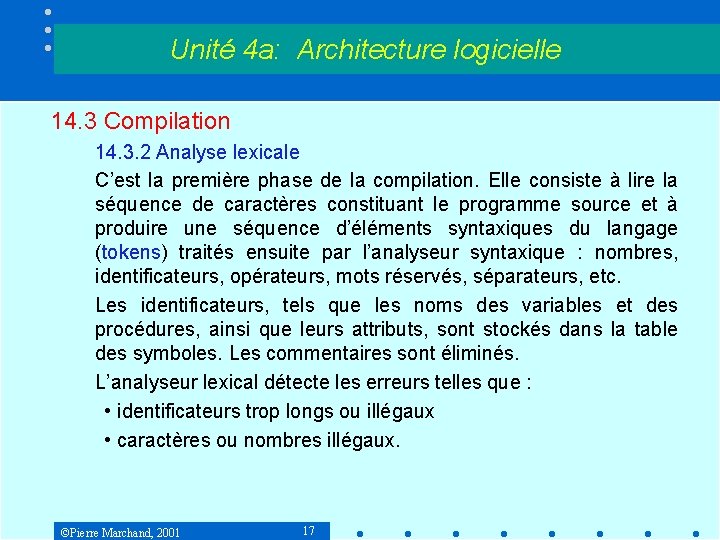

Unité 4 a: Architecture logicielle 14. 3 Compilation 14. 3. 2 Analyse lexicale C’est la première phase de la compilation. Elle consiste à lire la séquence de caractères constituant le programme source et à produire une séquence d’éléments syntaxiques du langage (tokens) traités ensuite par l’analyseur syntaxique : nombres, identificateurs, opérateurs, mots réservés, séparateurs, etc. Les identificateurs, tels que les noms des variables et des procédures, ainsi que leurs attributs, sont stockés dans la table des symboles. Les commentaires sont éliminés. L’analyseur lexical détecte les erreurs telles que : • identificateurs trop longs ou illégaux • caractères ou nombres illégaux. ©Pierre Marchand, 2001 17

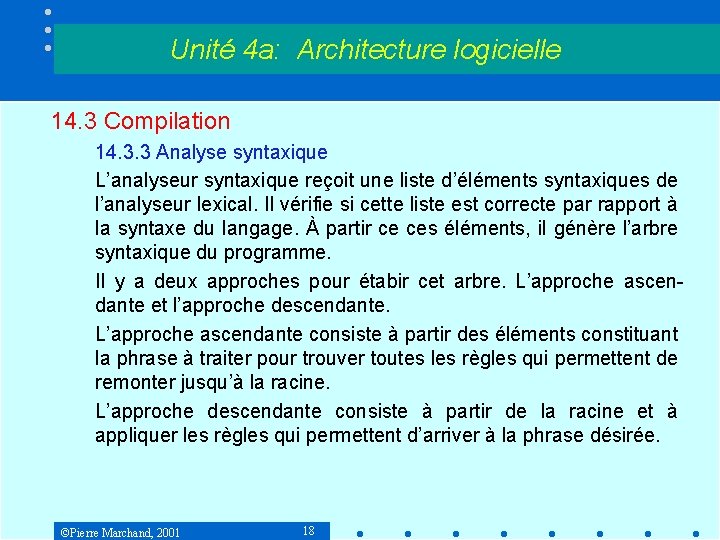

Unité 4 a: Architecture logicielle 14. 3 Compilation 14. 3. 3 Analyse syntaxique L’analyseur syntaxique reçoit une liste d’éléments syntaxiques de l’analyseur lexical. Il vérifie si cette liste est correcte par rapport à la syntaxe du langage. À partir ce ces éléments, il génère l’arbre syntaxique du programme. Il y a deux approches pour étabir cet arbre. L’approche ascendante et l’approche descendante. L’approche ascendante consiste à partir des éléments constituant la phrase à traiter pour trouver toutes les règles qui permettent de remonter jusqu’à la racine. L’approche descendante consiste à partir de la racine et à appliquer les règles qui permettent d’arriver à la phrase désirée. ©Pierre Marchand, 2001 18

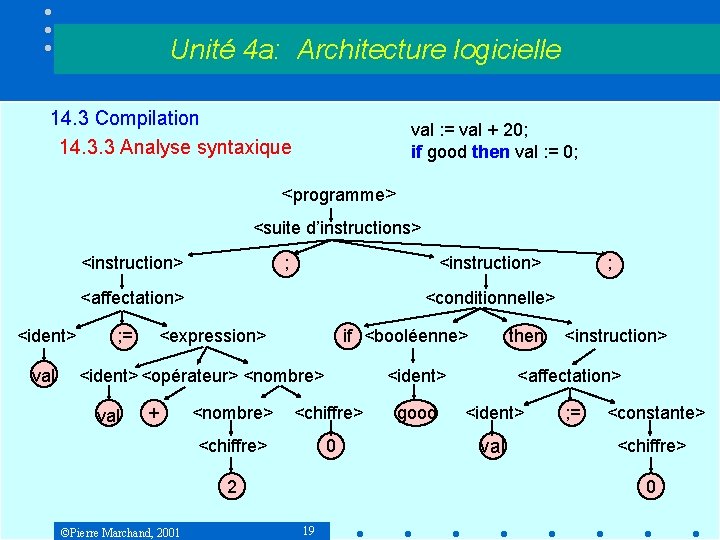

Unité 4 a: Architecture logicielle 14. 3 Compilation 14. 3. 3 Analyse syntaxique val : = val + 20; if good then val : = 0; <programme> <suite d’instructions> <instruction> ; <instruction> <affectation> <ident> val ; = <conditionnelle> <expression> if <booléenne> <ident> <opérateur> <nombre> val + then <ident> <nombre> <chiffre> 0 2 ©Pierre Marchand, 2001 ; good <instruction> <affectation> <ident> val ; = <constante> <chiffre> 0 19

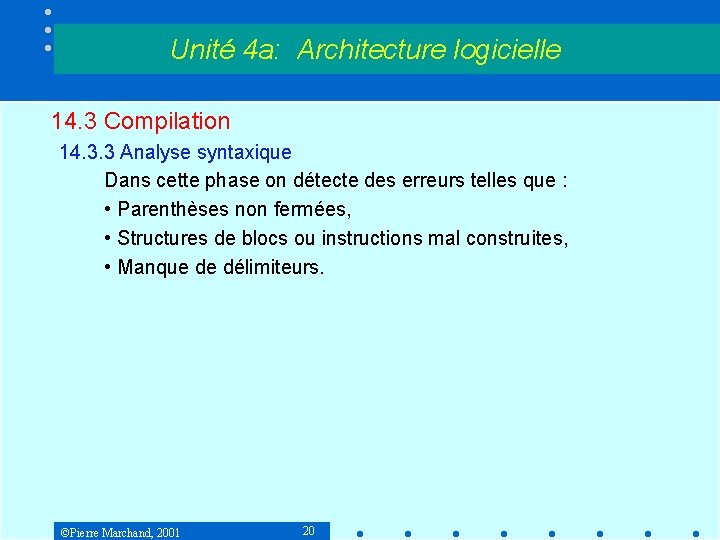

Unité 4 a: Architecture logicielle 14. 3 Compilation 14. 3. 3 Analyse syntaxique Dans cette phase on détecte des erreurs telles que : • Parenthèses non fermées, • Structures de blocs ou instructions mal construites, • Manque de délimiteurs. ©Pierre Marchand, 2001 20

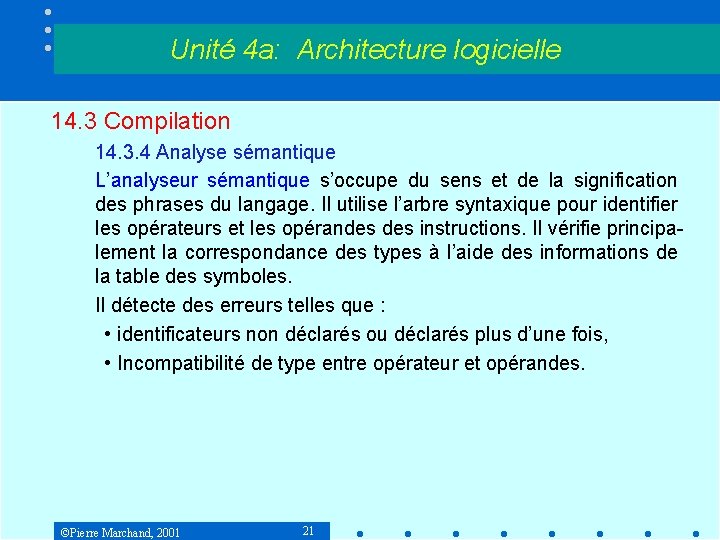

Unité 4 a: Architecture logicielle 14. 3 Compilation 14. 3. 4 Analyse sémantique L’analyseur sémantique s’occupe du sens et de la signification des phrases du langage. Il utilise l’arbre syntaxique pour identifier les opérateurs et les opérandes instructions. Il vérifie principalement la correspondance des types à l’aide des informations de la table des symboles. Il détecte des erreurs telles que : • identificateurs non déclarés ou déclarés plus d’une fois, • Incompatibilité de type entre opérateur et opérandes. ©Pierre Marchand, 2001 21

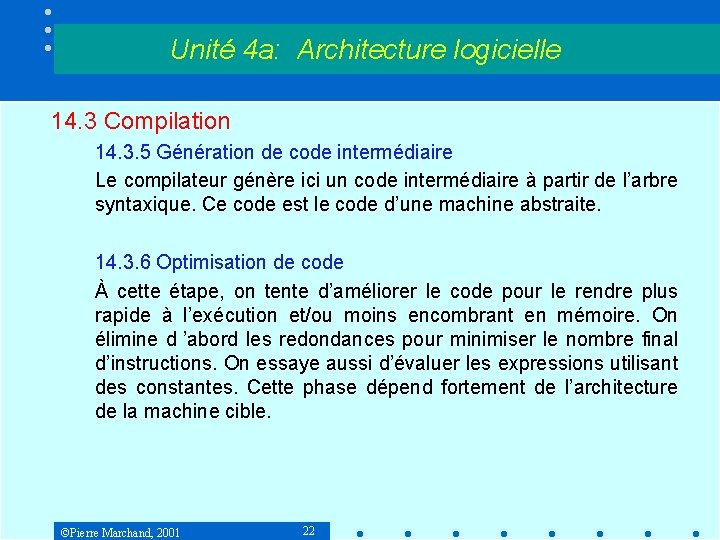

Unité 4 a: Architecture logicielle 14. 3 Compilation 14. 3. 5 Génération de code intermédiaire Le compilateur génère ici un code intermédiaire à partir de l’arbre syntaxique. Ce code est le code d’une machine abstraite. 14. 3. 6 Optimisation de code À cette étape, on tente d’améliorer le code pour le rendre plus rapide à l’exécution et/ou moins encombrant en mémoire. On élimine d ’abord les redondances pour minimiser le nombre final d’instructions. On essaye aussi d’évaluer les expressions utilisant des constantes. Cette phase dépend fortement de l’architecture de la machine cible. ©Pierre Marchand, 2001 22

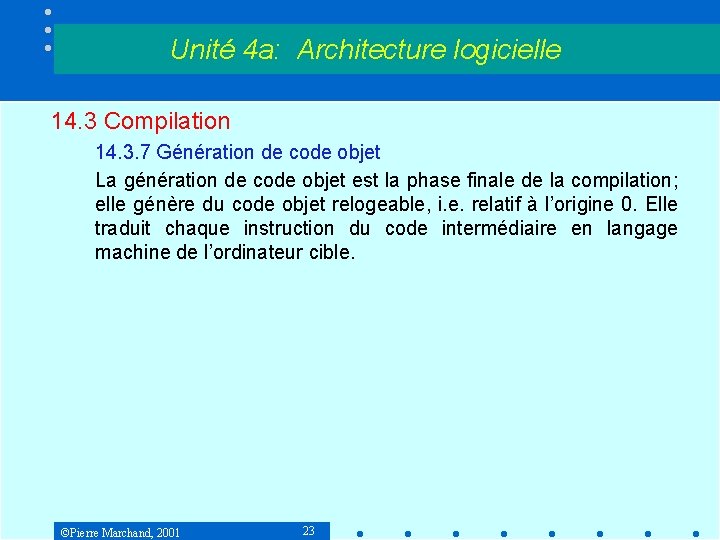

Unité 4 a: Architecture logicielle 14. 3 Compilation 14. 3. 7 Génération de code objet La génération de code objet est la phase finale de la compilation; elle génère du code objet relogeable, i. e. relatif à l’origine 0. Elle traduit chaque instruction du code intermédiaire en langage machine de l’ordinateur cible. ©Pierre Marchand, 2001 23
