Unité 1. L'UNIVERS DES MATÉRIAUX ET DES PROCÉDÉS Les Matériaux en Ingénierie Mike Ashby Department of Engineering University of Cambridge © M. F. Ashby, 2011 Pour les instructions de reproduction, voir la dernière diapositive Ce cours fait partie d'un ensemble créé par Mike Ashby pour aider à présenter aux étudiants, les matériaux, les procédés et une sélection rationnelle. Le site Web "Ressources d'Enseignement" vise à aider l'enseignement des matériaux, et les cours correspondants en Conception, Ingénierie et Science. Les ressources sont fournies dans des formats divers et sont destinées principalement à la formation des étudiants. Certaines des ressources sont d'accès libre et les étudiants peuvent y avoir accès. D'autres sont seulement disponibles pour les éducateurs utilisant CES Edu. Pack. www. grantadesign. com/education/resources

L'expansion du Monde des MATÉRIAUX • En son temps : quelques centaines de matériaux Pas de polymères – maintenant plus de 45, 000 Pas de composites – maintenant plusieurs centaines • De nos jours : > 160 000 matériaux • Création de deux besoins: 1 Éducation – comment enseigner au mieux les matériaux? 2 Industrie – comment gérer les informations sur les matériaux ? • James Stuart, Professor of Engineering at Cambridge 1875 - 1890 M. F. Ashby, 2011 Solutions: 1 Le logiciel CES Edu. Pack – Éducation 2 Granta mi – Industrie www. grantadesign. com/education/resources 2

Sommaire • Arrière-plan : la Motivation • Matériaux : Classification et Attributs • Le logiciel CES Edu. Pack : Structure et contenu • DÉMO • Essais pratiques avec exercices Resources § Text: “Materials: engineering, science, processing and design” 2 nd edition by M. F. Ashby, H. R. Shercliff and D. Cebon, Butterworth Heinemann, Oxford 2010, Chapters 1 and 2 § Text: “Materials Selection in Mechanical Design”, 4 rd edition by M. F. Ashby, Butterworth Heinemann, Oxford, 2011, Chapters 1 - 3. § Texts: Callister, Budinski, Askeland others – Lectures recommandées dans les fiches § Software: CES Edu. Pack (Grantadesign. com) M. F. Ashby, 2011 www. grantadesign. com/education/resources 3

Enseigner les matériaux étudiants Le Point de Départ § Les ingénieurs fabriquent des choses : ils les font avec des matériaux en utilisant des procédés § Qu’ont-ils besoin de savoir pour réussir ? • Une vision du monde des matériaux et des procédés. • Une compréhension des propriétés du matériau et ses origines. l l La capacité à choisir ceux qui répondent le mieux aux exigences de la conception Accéder aux informations et aux outils pour comparer et choisir. § CES Edu. Pack fournit les ressources pour permettre cela, et donne aux étudiants un outil qu’ils peuvent utiliser dans leurs futurs environnements professionnels (CAO ou EF) M. F. Ashby, 2011 www. grantadesign. com/education/resources 4

INGÉNIÉRIE MÉCANIQUE Polymères, élastomères Métaux, alliages Céramiques, verres M. F. Ashby, 2011 Hybrides, composites www. grantadesign. com/education/resources 5

Aérospatial et les Sports Motorisés Polymères, élastomères Métaux, alliages Céramiques, verres M. F. Ashby, 2011 Hybrides, composites www. grantadesign. com/education/resources 6

Génie Civil et Architecture Polymères, élastomères Métaux, alliages Céramiques, verres M. F. Ashby, 2011 Hybrides, composites www. grantadesign. com/education/resources 7

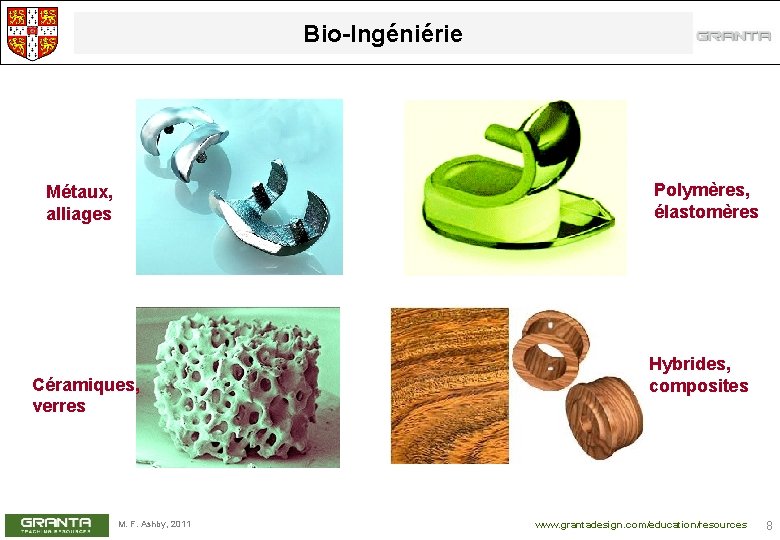

Bio-Ingéniérie Polymères, élastomères Métaux, alliages Céramiques, verres M. F. Ashby, 2011 Hybrides, composites www. grantadesign. com/education/resources 8

Produits & Conception Industrielle Polymères, élastomères Métaux, alliages Céramiques, verres M. F. Ashby, 2011 Hybrides, composites www. grantadesign. com/education/resources 9

Organiser l’information : la BDD CES Edupack Sélection par les propriétés des matériaux Références La base de données Table de données DONNÉES pour • Céramiques et verres • Métaux et alliages Matériaux Table de données Liens Procédés Table de données Sélection par les propriétés des procédés DONNÉES pour § l’Assemblage § les Mises en forme § les Traitements • Polymères de Surface Fournisseurs • Hybrides Table de données Sélection par les liens M. F. Ashby, 2011 www. grantadesign. com/education/resources 10

Organisation des données : L’Arbre des MATÉRIAUX Univers Famille Céramiques & verres Classe Membre • Matériaux table de données Métaux & alliages • Aciers Alliages Cu Alliages Al Alliages Ti Polymères Alliages Ni & Élastomères • Alliages Zn • Composites & Hybrides 1000 2000 3000 4000 5000 6000 7000 8000 Caractéristiques Al 6463 Al 6060 Al 6061 Density Densité Mechanical props. Prop. mécaniques Thermal props. Prop. thermiques Electrical props. Prop. électriques Optical props. Prop. optiques Corrosion props. Tenue à la Documentation corrosion Documentation -- specific -- general -- spécifiques -- general Information structurée Information non structurée -- générales Fiche sur un matériau M. F. Ashby, 2011 www. grantadesign. com/education/resources 11

Données structurées sur ABS* Acrylonitrile-butadiene-styrene (ABS) - (CH 2 -CH-C 6 H 4)n Propriétés générales Masse volumique Prix 1. 05 2. 1 - Propriétés électriques 1. 07 Mg/m^3 2. 3 US $/kg Conducteur ou isolant? Bon isolant Propriétés optiques Transparent ou opaque? Opaque Propriétés mécaniques Module de Young Limite d’élasticité Résistance à la traction Allongement Dureté Vickers Limite d’endurance Ténacité 1. 1 18 27 6 6 11 1. 2 - 2. 9 50 55 8 15 22 4. 2 GPa MPa % HV MPa. m 1/2 - - 370 75 1510 0. 24 K 10 -6/K J/kg. K W/m. K Propriétés thermiques Temp. max d’utilisation Dilatation thermique Chaleur spécifique Conductivité thermique 350 70 1500 0. 17 M. F. Ashby, 2011 Résistance à la corrosion et à l’usure Inflammabilité Eau froide Solvants organiques Oxydation à 500°C Eau de mer Acides forts Bases fortes UV Usure Acides faibles Bases faibles + Moyenne Bonne Moyenne Très Faible Bonne Faible Bonne Liens vers Procédés *Using the CES Edu. Pack Level 2 DB www. grantadesign. com/education/resources 12

Données non structurées de l’ABS* Qu’est ce que c’est? L’ABS (Acrylonitrile-butadiène-styrène ) est tenace, résilient et facilement moulable. Il est normalement opaque quoique certaines nuances sont maintenant transparentes. On peut lui le fabriquer avec des couleurs vives. Les alliages d’ABS-PVC sont plus tenaces que l’ABS standard et sont ininflammables ils sont utilisés pour fabriquer entre autres des jouets Recommandations pour la conception. L’ABS possède la résistance à l’impact la plus élevée de tous les polymères. Il prend bien la couleur. Pour des utilisations extérieures l’ABS reste stable sous irradiation UV si on y ajoute des stabilisants. Il est hygroscopique. Il peut être nécessaire de le sécher au four avant thermoformage) et peut être abîmé par les huiles d’usinage à base de pétrole. L’ABS peut être extrudé, moulé par compression ou mis en forme sous forme de feuilles qui sont ensuite thermo-formées sous vide. Il peut être soudé aux U. S. ou par “plaque chaude”, ou assemblé avec des colles polyester, époxy, isocyanate ou nitrile-phénolique. Notes techniques. L’ABS is a tripolymère - fabriqué par copolymérisation de 3 monomères: l’acrylonitrile, le butadiène et le styrène. L’acrylonitrile confère la résistance thermique et chimique, le butadiène comme le caoutchouc contribue à la ductilité et à la résistance, le styrène donne une surface brillante, facilite l’usinage et abaisse le coût. Pour l’ASA, le butadiène (qui procure une faible résistance aux UV) est remplacé par un ester acrylique. Sans addition de butyl, l’ABS devient SAN - un matériau similaire avec une résistance à l’impact et une ténacité moindres. Il est le plus rigide des thermoplastiques et possède une excellente résistance aux acides, bases, sels et solvants organiques. Utilisations caractéristiques. Casques, toits de caravanes, secteur automobile; tuyauterie et accessoires de tuyauterie; équipements domestiques; industrie des télécom etc…. De très nombreuses applications! Considérations environnementales Le monomère acrylonitrile est toxique, presque autant que le cyanure. Une fois polymérisé avec le styrène, il est inoffensif. L’ABS est autorisé par la FDA, peut être recyclé et incinéré pour récupérer l’énergie contenue dans le matériau. M. F. Ashby, 2011 *Using the CES Edu. Pack Level 2 DB www. grantadesign. com/education/resources 13

Organiser l’information : la BDD CES Edupack Références La base de données Table de données DONNÉES pour • les Céramiques et verres Matériaux Table de données Liens • les Métaux et • les Composites Table de données DONNÉES pour § l’Assemblage § les Mises en forme alliages • les Polymères Procédés Fournisseurs Table de données § les Traitements de Surface et Hybrides M. F. Ashby, 2011 www. grantadesign. com/education/resources 14

Organiser l’information : Les Procédés de Fabrication Mise en forme – Ébauche Mise en forme – Finition Moulage par Injections Traitement de Surface Assemblage Soudage M. F. Ashby, 2011 Usinage Peinture www. grantadesign. com/education/resources 15

Organiser l’information : L’arbre des PROCÉDÉS Univers Famille Assemblage Procédés table des données Mise en forme Surfacing Membre Classe Fonderie Compression Déformation Rotation Moulage Injection Composite RIM Poudre Soufflage Prototypage rapide Caractéristiques RTM Blow molding Material Moulage par Material Shape injection Shape Size Range Matériau Size Range Min. section Forme Min. section Tolerance Gamme de poids Tolerance Roughness Min. section Roughness Tolérance Economic batch Rugosité Documentation Taille de la série -- specific Documentation -- general -- spécifique -- général Information structurée Information non structurée Fiche sur le procédé M. F. Ashby, 2011 www. grantadesign. com/education/resources 16

Le logiciel CES Edu. Pack q q Livre d’introduction M. F. Ashby, 2011 q Logiciel q Cours sous Power. Point q Livre pour conception Livre pour ingénieurs q Bases écologiques industrielle www. grantadesign. com/education/resources 17

CES Edu. Pack 2012 q CES Edu. Pack 2012 Niveau 1 Niveau 2 1ère année : Étudiants en mécanique et science des matériaux. l l 67 matériaux, 77 procédés Table des éléments (Mendeleïev) Ingéniérie des Polymères M. F. Ashby, 2011 Niveau 3 2ème à 4ème année : Étudiants en mécanique, science matériaux, design. . l l 98 matériaux, 109 procédés Aéronautique Architecture Génie civil Rapports 3ème et 4ème année, : Étudiants en BTS, master, thèse, recherche, DESS, … l l 3831 matériaux, 230 proc. Conception éco-avertie Nature et biomatériaux Énergies à faible taux de Carb. et nucléaire www. grantadesign. com/education/resources 18

Trouver l’information avec CES Edu. Pack File barre d’outils Table: Edit View Browse Select Search Univers Matériaux Subset: Edu Niveau 1 Univers Matériaux Tools Window Select Help Feature request Tools Trouver quoi ? Search web CES Help Titane Plexiglas Dans quelle table? Matériaux Classe Membre + Céramiques et verres + Hybrides: composites etc Elastomères Polyamides + Métaux et alliages Thermoplastiques Polycarbonate + Polymères et élastomères Thermodurcissables PET ABS Polyethylene Polypropylene PMMA PTFE M. F. Ashby, 2011 www. grantadesign. com/education/resources 19

Ajoutons de la science Alliages d’Alumium à durcissement par vieillissement Description. Les alliages d’aluminium à haute Module d’Young résistance mécanique sont basés sur le durcissement dans le temps, une séquence Fatigue strength at 107 cycles d’étapes de traitement thermique qui provoque la Définition et mesures. . On présente précipitation de dispersions intermétalliques à dans l’illustration 1 une courbe typique de Définitions et mesure. Un matériau l’échelle nanométrique qui empêchent les contrainte-allongement en traction. La partie soumis à des cycles répétés de contraintes mouvements de dislocation et confèrent de la initiale de cette courbe est linéaire (loi de Auteur Titre Chapitre peut flancher même si le pic de contrainte résistance mécanique. Hooke) jusqu’à la contrainte au seuil de est bien inférieur à la résistance en traction déformation plastique ou limite élastique, Callister “Materials Science and Engineering: an Introduction” ou même inférieur à la contrainte au seuil de définie comme la résistance au seuil de déformation plastique. On mesure les Budinski “Engineering Materials: Properties and Selection” déformation plastique (limite élastique). données sur la fatigue et on les présente ……… Askeland 20 sous la forme de courbes, où est l’intervalle “The Science and Engineering of Materials” entre lequel la contrainte varie et est le Les atomes se Ashby Les origines du module. et al nombre de cycles jusqu’à ce que “Materials: Engineering, Science, Processing and Design” ……… lient l’un à l’autre certains faiblement, d’autres Ashby fortement. S’ils se lient assez fortement, ils & Jones “Engineering Materials” Vol 1 Comment les fissures dues à la forment des solides; plus la liaison est forte, fatigue se créent et se propagent ? plus le point de fusion du solide sera élevé. Un échantillon parfaitement lisse sans Pensez aux liaisons comme de petits ressorts changements de sections ou dentelures ou (Illustration 3). Les atomes ont une distance rugosités en surface et ne contenant ni d’équilibre ; une force les écarte un petit peu inclusions, trous ou fissures ne sera pas de cette position en , mais lorsqu’on retire affecté par la fatigue à condition que sigma cette force, ils bondissent de nouveau vers max ou sigma min ne soient pas supérieurs à leur position originale. (…) sa résistance au seuil de déformation plastique. ………. M. F. Ashby, 2011 6 2 6 6, 7 8, 9 www. grantadesign. com/education/resources

À L’AIDE ! Vidéos tutoriels, Rapports… et bien plus encore Browse Search Select Tools Search web Help § Tutoriels Vidéo § L’Aide en ligne dans CES § Ressources d’enseignement sur le site Internet § Granta Design sur Internet § À propos de CES Edu. Pack q Rapports q Cas d’étude interactif q Bien Démarrer M. F. Ashby, 2011 www. grantadesign. com/education/resources 21

Ressources d’Enseignement sur Site Web de Granta Parcourir plus de 200 ressources par Sujet, Type, Alphabet, ou Langue du pays de contribution. • Exercices avec Solutions détaillées • D'autres Unités de Cours • Des Rapports • Études de cas de sélection interactives • Séminaires sur le Web • Posters • Exemples de projet Eco Audit • Liaisons à d'autres bons sites de ressource • Base de Données http: //teaching. grantadesign. com M. F. Ashby, 2011 www. grantadesign. com/education/resources 22

Et Alors ? Les points principaux ! • La • classification permet aux données « matériaux » d'être organisées et retrouvées. Les données prennent deux formes principales : (a) Données Numériques, et non-numériques qui peuvent être structurées (b) Documentation, en général sous forme de textes, graphiques et images • CES Edu. Pack permet l’accès aux données via les fonctions : § Browse • Science or Search sous-jacente fournie par : § des Notes Scientifiques liées aux noms des propriétés « matériaux » § des Rapports accessibles par § des liens à des textes qui font références dans le domaine. M. F. Ashby, 2011 Help www. grantadesign. com/education/resources 23

Pause pour une démo M. F. Ashby, 2011 www. grantadesign. com/education/resources 24

Exercices : Explorer 1. 1 Trouver, en explorant, le Niveau 1 de la fiche Alliage de titane dans Métaux et Alliage: Non-ferreux 1. 2 Trouver le niveau 1 de la fiche Phénoliques dans Polymères et élastomères : Thermodurcissables 1. 3 Trouver le niveau 1 de la fiche Alumine dans Céramiques et verres : Céramiques Techniques 1. 4 Trouver le niveau 2 de la fiche Alliage d’aluminium: corroyé et trempable dans Métaux et alliages : Non-ferreux : Aluminium et alliages 1. 5 Trouver le niveau 2 de la fiche Contre-plaqué dans Hybrides : Matériaux naturels M. F. Ashby, 2011 www. grantadesign. com/education/resources 25

Exercices : Recherche 1. 6 Trouver, grâce à la recherche, la fiche Polylactide : Qu’est -ce que c’est? Réponse: Polylactide, PLA, est un thermoplastique biodégradable dérivé du mais. 1. 7 Trouver les fiches pour les matériaux qui sont utilisés pour les Lentilles : Quels sont-ils ? Réponse : Silicium, Polyamides (PA), Polycarbonate (PC) et Acrylique (PMMA). 1. 8 Trouver les fiches de tous les matériaux qui sont des Bio polymères. Réponse : §Polylactone (PLA); § Poly_quelque_chose_imprononçable(PHA, PBA); § Polysaccharoses (TPS) M. F. Ashby, 2011 www. grantadesign. com/education/resources 26

Exercices : Explorer la science 1. 9 Comment est mesuré la Ténacité ? Réponse Module d’Young 1. 10 Que veut dire Tension de claquage ? Réponse : 1. 11 Que veut dire CO 2 rejeté pour un matériau? Réponse: The CO 2 footprint per unit weight, using PET as an example, is M. F. Ashby, 2011 www. grantadesign. com/education/resources 27

Sommaire des leçons disponibles Le diaporama de cette leçon est disponible sur le site web des Ressources d’enseignement Chaque diapo d’une leçon comporte des notes explicatives. Vous pouvez les consulter en ouvrant le diaporama en mode [“Normal”], ou en cliquant sur l’icône correspondante dans la barre d’outils inférieure. M. F. Ashby, 2011 www. grantadesign. com/education/resources 28
