Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante

Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante a F F t d e F F Zona de corte t= jules. guichou@gmail. com F A

Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante Remaches Principales características: 1. Elementos de fijación permanente 2. Amplia aplicación industrial 3. Instalación rápida 4. Instalación en frío y en caliente jules. guichou@gmail. com

Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante Tipos de Fallas F F Aplastamiento de placas t F F Corte de placas t F F t jules. guichou@gmail. com Ruptura de placas

Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante Tipos de Fallas Corte del remache e F F F Aplastamiento de Remache F F F jules. guichou@gmail. com Flexión de remache

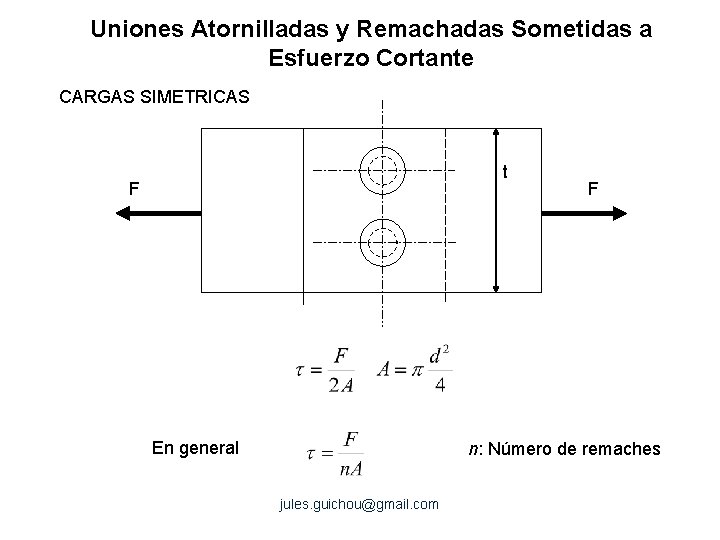

Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante CARGAS SIMETRICAS t F En general F n: Número de remaches jules. guichou@gmail. com

Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante CARGAS ASIMETRICAS ¿Cómo determinar la fuerza en cada remache? Antecedentes: • Toda la geometría conocida • Todas las fuerzas conocidas • Todos los materiales conocidos jules. guichou@gmail. com

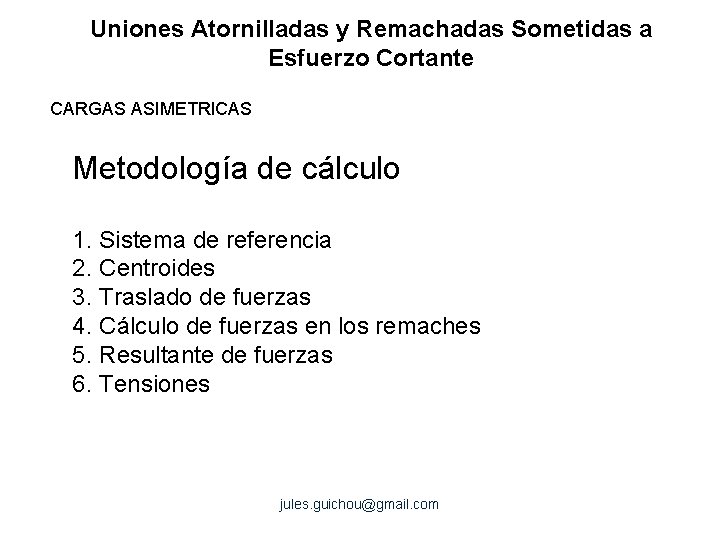

Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante CARGAS ASIMETRICAS Metodología de cálculo 1. Sistema de referencia 2. Centroides 3. Traslado de fuerzas 4. Cálculo de fuerzas en los remaches 5. Resultante de fuerzas 6. Tensiones jules. guichou@gmail. com

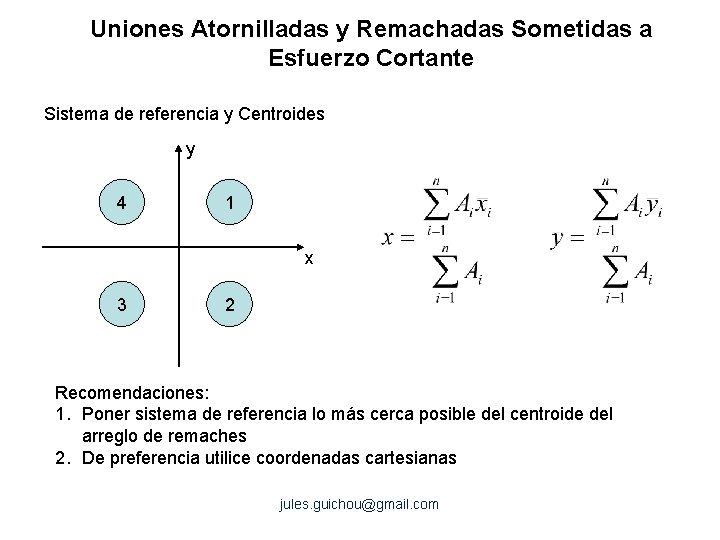

Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante Sistema de referencia y Centroides y 4 1 x 3 2 Recomendaciones: 1. Poner sistema de referencia lo más cerca posible del centroide del arreglo de remaches 2. De preferencia utilice coordenadas cartesianas jules. guichou@gmail. com

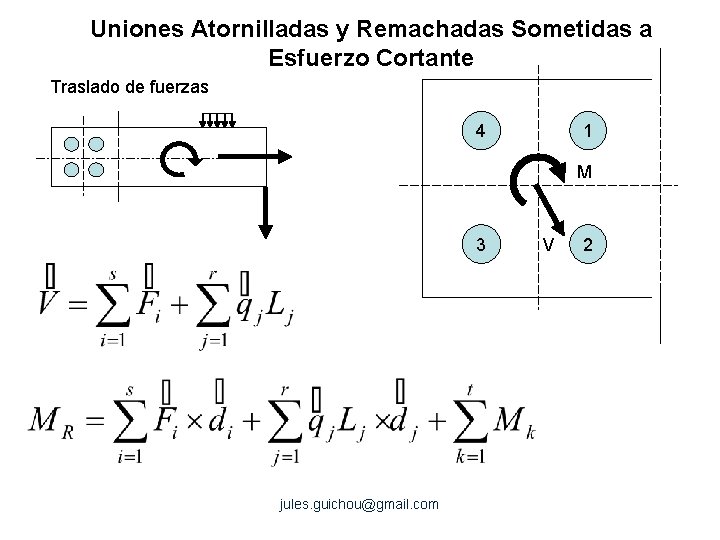

Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante Traslado de fuerzas 4 1 M 3 jules. guichou@gmail. com V 2

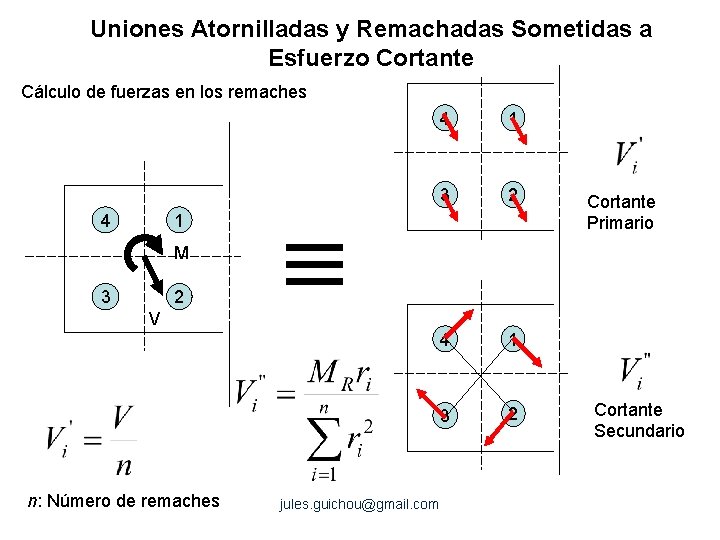

Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante Cálculo de fuerzas en los remaches 4 4 1 3 2 1 Cortante Primario M 3 2 V n: Número de remaches jules. guichou@gmail. com Cortante Secundario

Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante Cálculo de fuerzas en los remaches jules. guichou@gmail. com

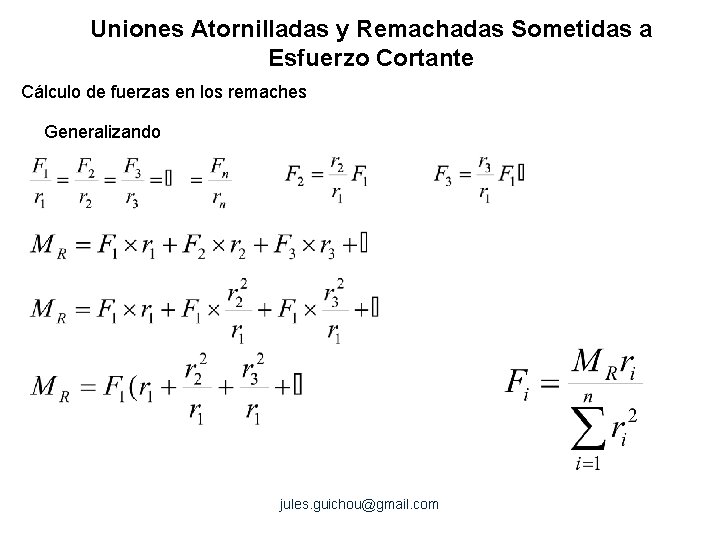

Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante Cálculo de fuerzas en los remaches Generalizando jules. guichou@gmail. com

Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante Cálculo de fuerzas en los remaches 4 4 1 3 2 1 Cortante Primario M 3 2 V n: Número de remaches jules. guichou@gmail. com Cortante Secundario

Uniones Atornilladas y Remachadas Sometidas a Esfuerzo Cortante Cálculo de fuerzas en los remaches 4 1 3 2 n: Número de remaches Cálculo de Esfuerzos jules. guichou@gmail. com

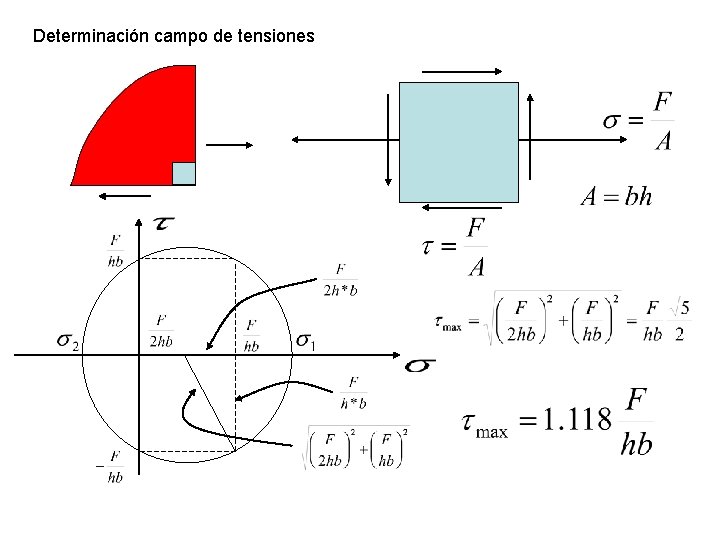

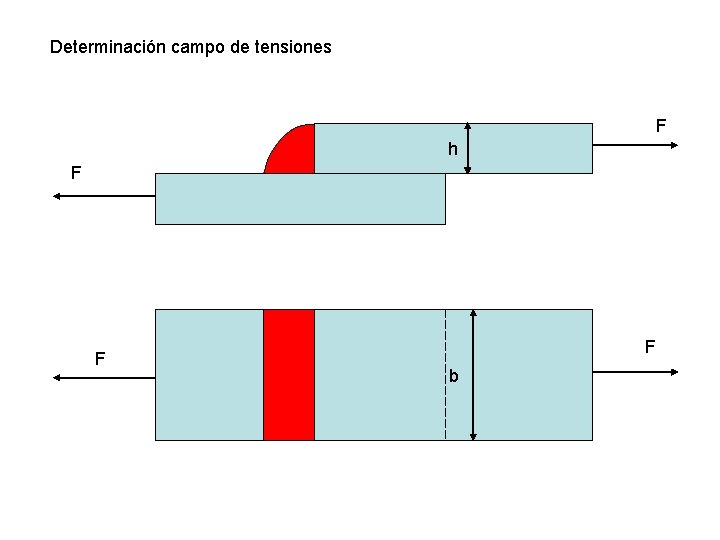

Determinación campo de tensiones F h F F F b

Determinación campo de tensiones

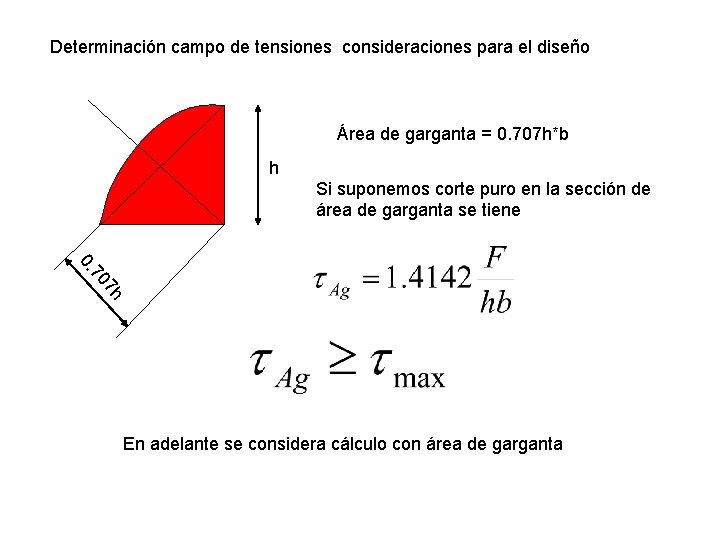

Determinación campo de tensiones consideraciones para el diseño Área de garganta = 0. 707 h*b h Si suponemos corte puro en la sección de área de garganta se tiene 70 0. 7 h En adelante se considera cálculo con área de garganta

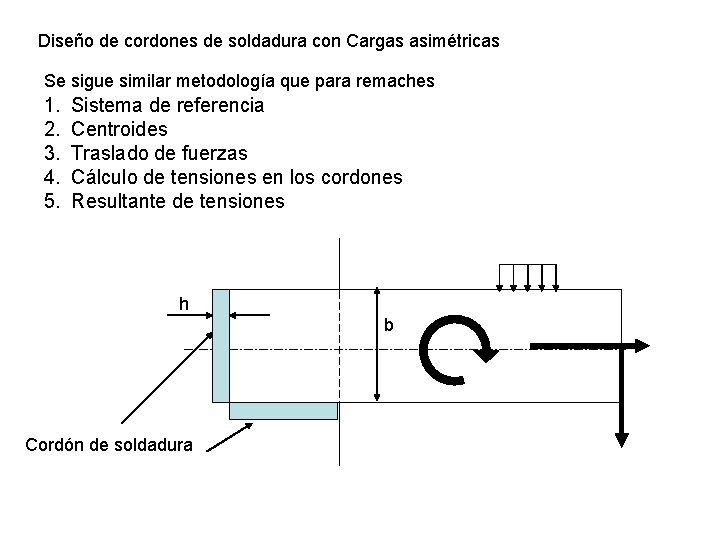

Diseño de cordones de soldadura con Cargas asimétricas Se sigue similar metodología que para remaches 1. 2. 3. 4. 5. Sistema de referencia Centroides Traslado de fuerzas Cálculo de tensiones en los cordones Resultante de tensiones h b Cordón de soldadura

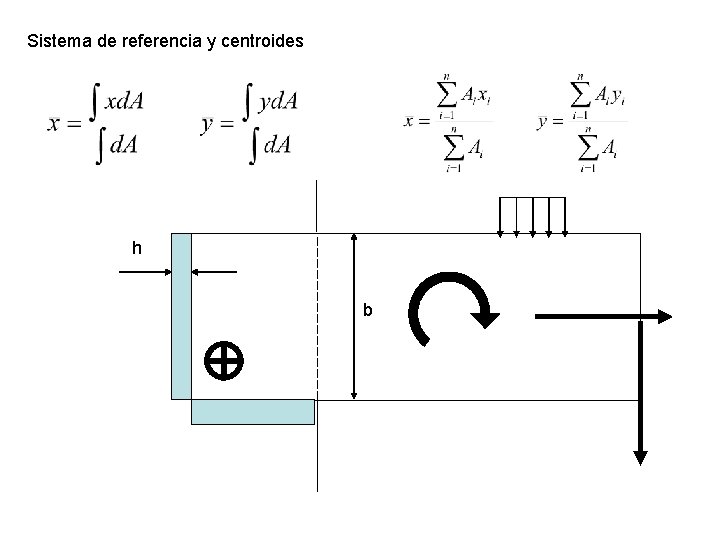

Sistema de referencia y centroides h b

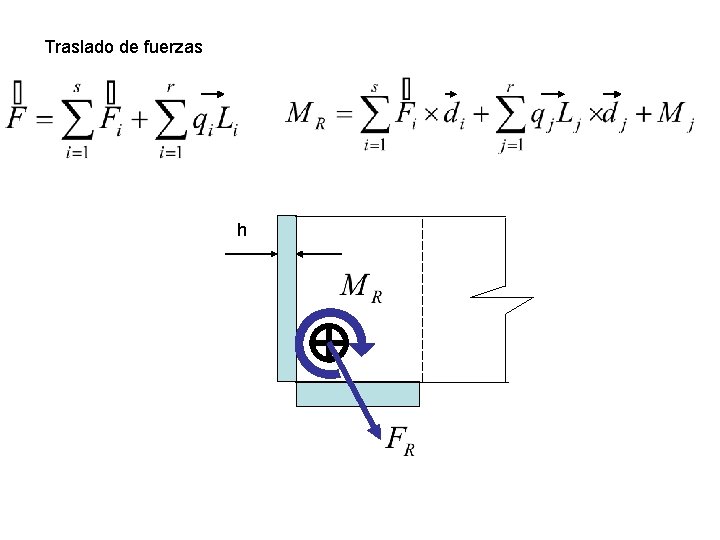

Traslado de fuerzas h

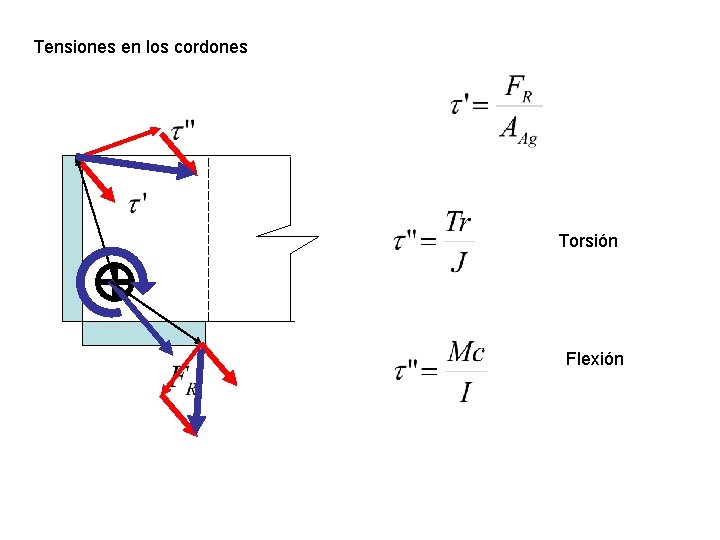

Tensiones en los cordones Torsión Flexión

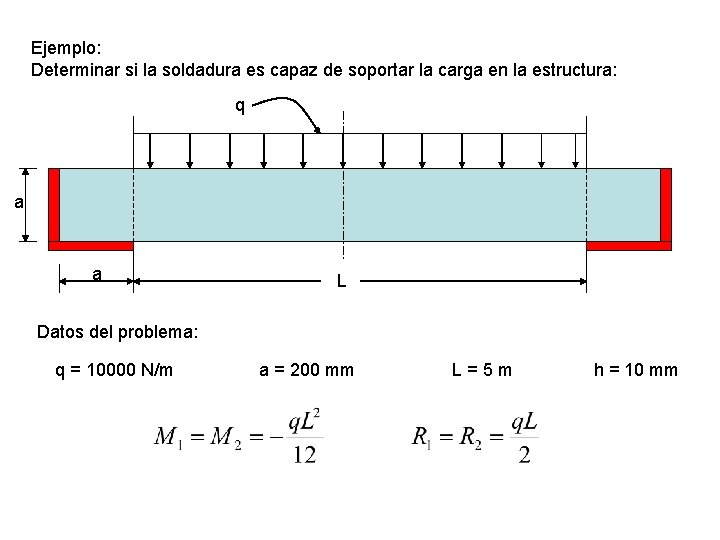

Ejemplo: Determinar si la soldadura es capaz de soportar la carga en la estructura: q a a L Datos del problema: q = 10000 N/m a = 200 mm L=5 m h = 10 mm

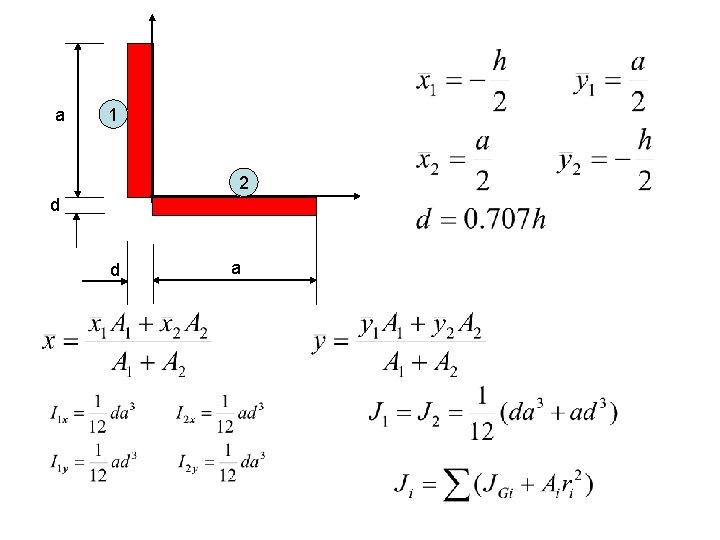

a 1 2 d d a

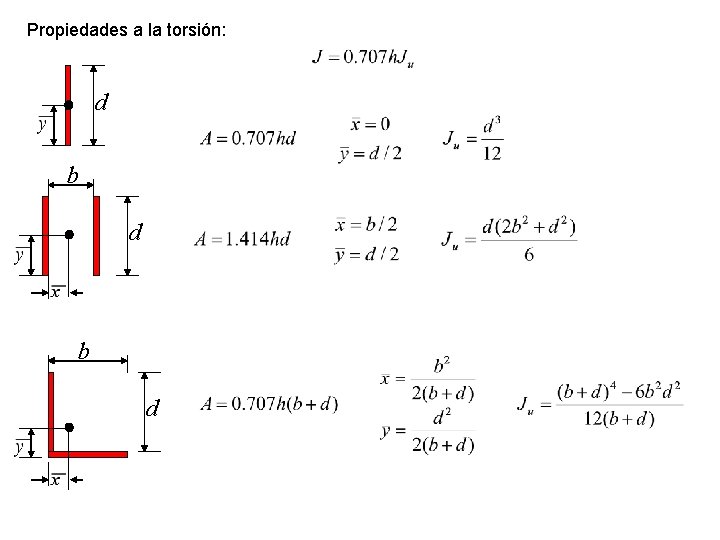

Propiedades a la torsión: d b d

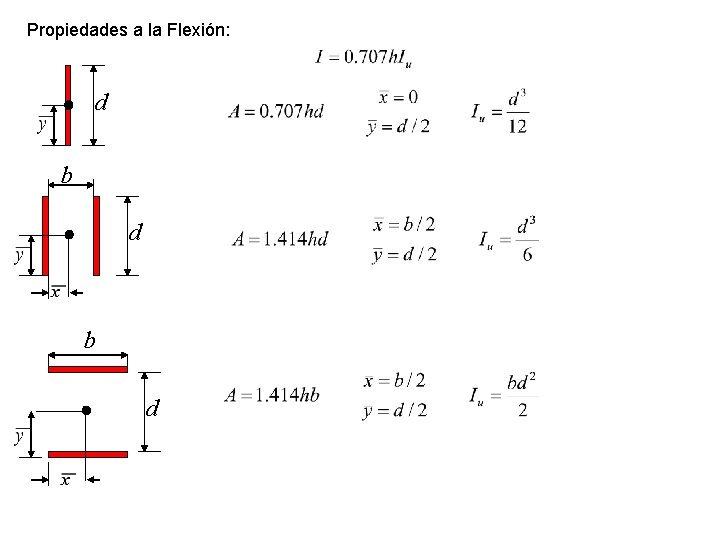

Propiedades a la Flexión: d b d
