UniDirectionalLink UDL Receiver Feeder BiDirectionalLink BDL UDL Receiver

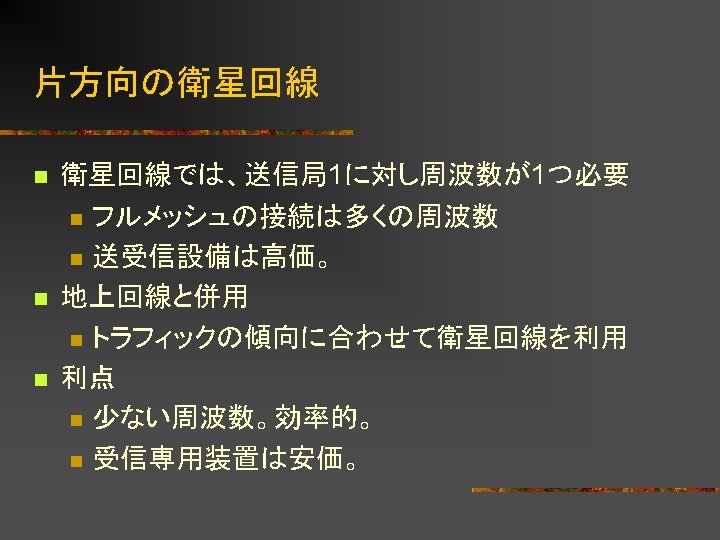

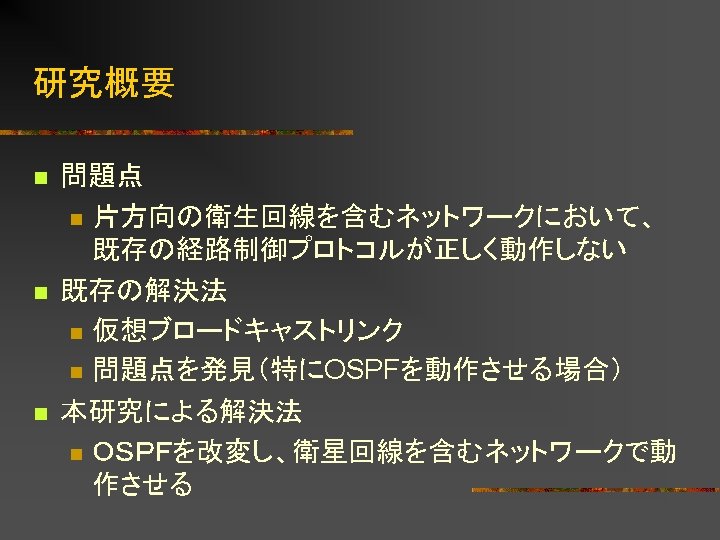

片方向の衛星回線と地上回線を併用する ネットワークトポロジ Uni-Directional-Link (UDL) Receiver Feeder Bi-Directional-Link (BDL)

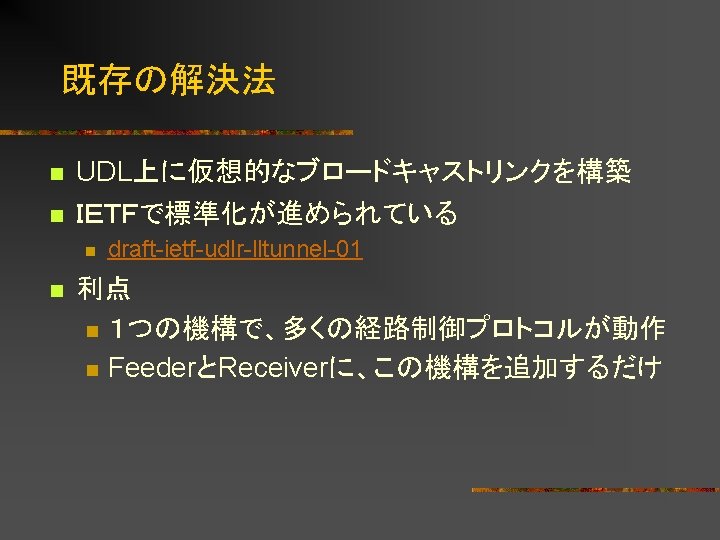

仮想ブロードキャストリンク UDL Receiver BDL Receiver Feeder Internet

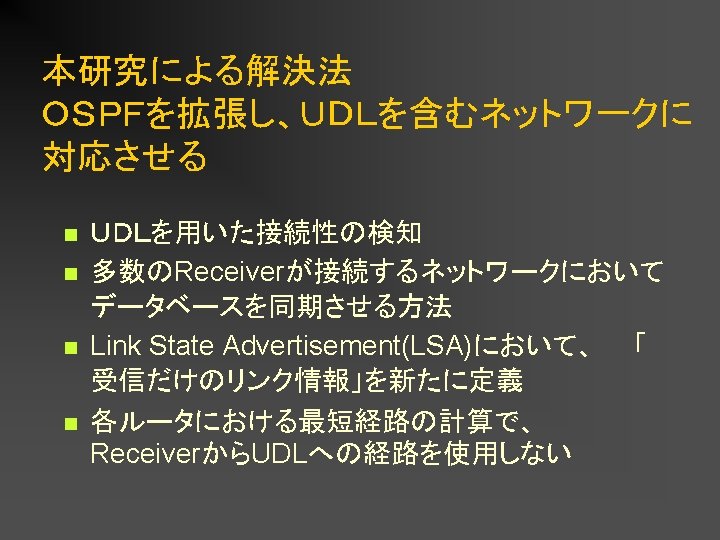

UDL Hello n n FeederからReceiverへの接続性を発見、監視 ReceiverはBDLを用いてUDL Helloを送信 UDL BDL Receiver Feeder
Network Mask Hello. Interval Options Rtr Pri Router. Dead. Interval Designated Router(UDL_IF_IP) Backup Designated Router(UDL_IF_IP) Nodetype Reserved UDLR_Addr Neighbor n UDL_Node. Type n n Feeder, Receiver_Type 1, Receiver_Type 2 UDLR_Addr FeederのBDLインタフェースのIPアドレス n ReceiverのUDLインタフェースのIPアドレス n

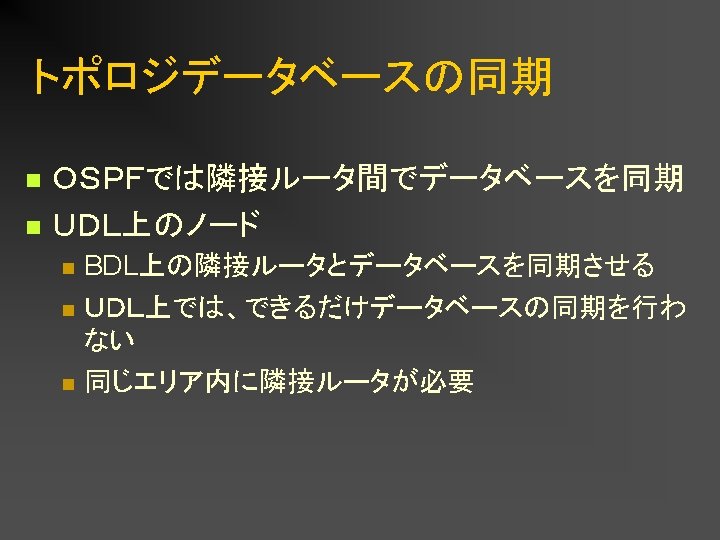

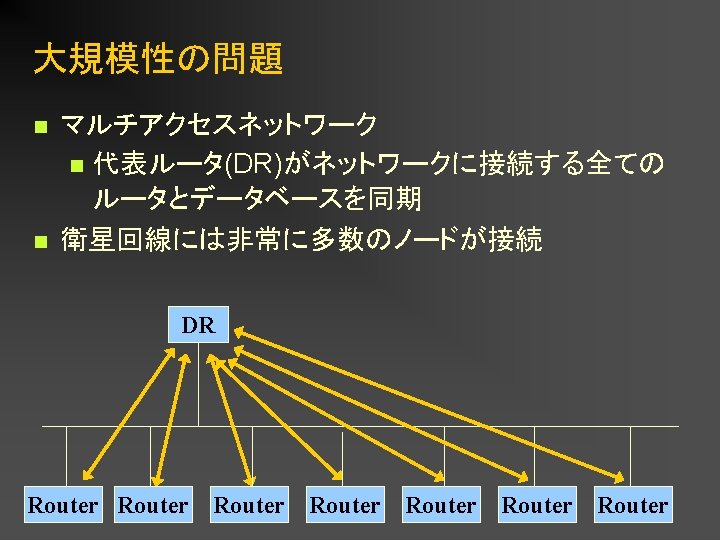

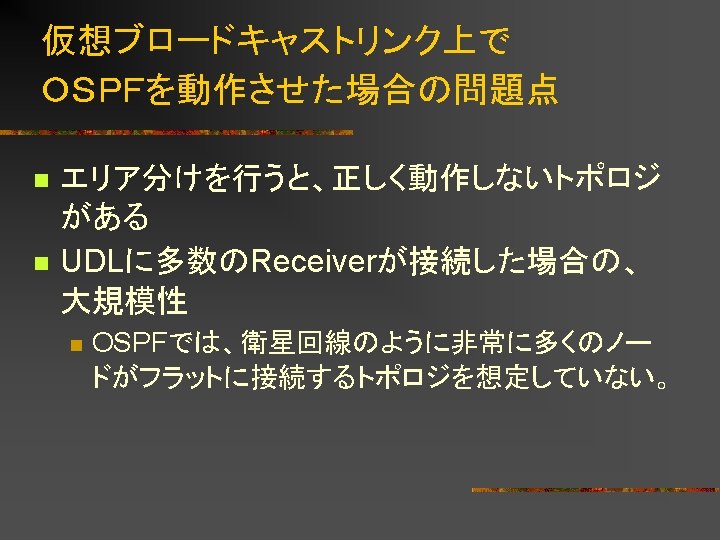

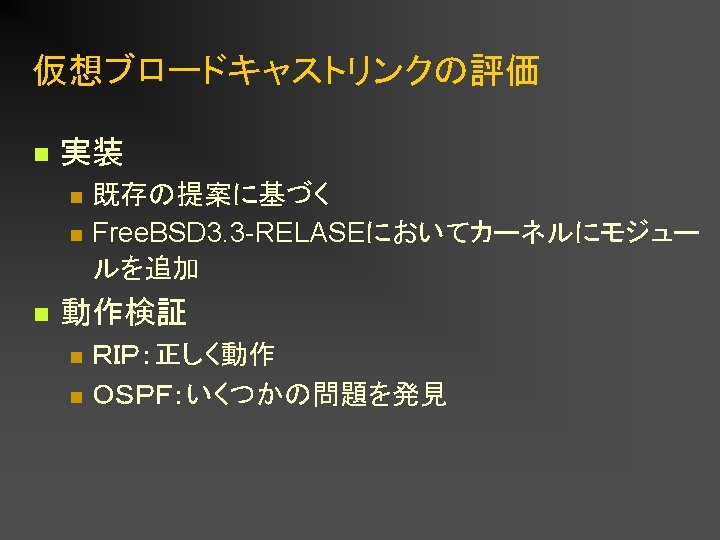

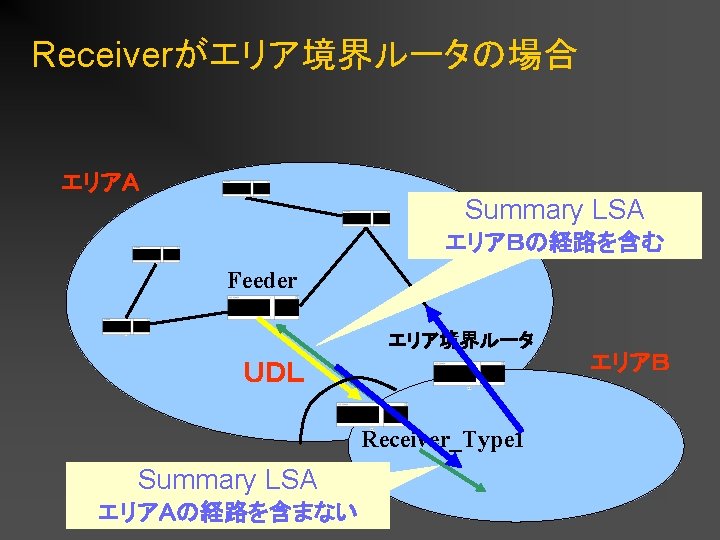

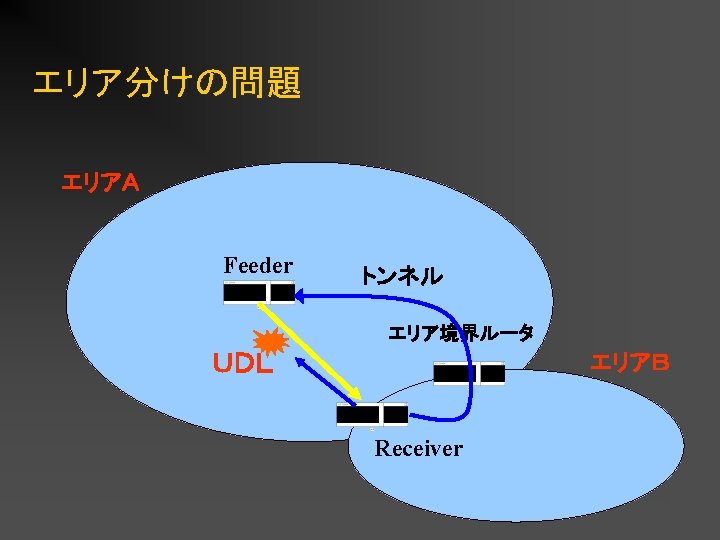

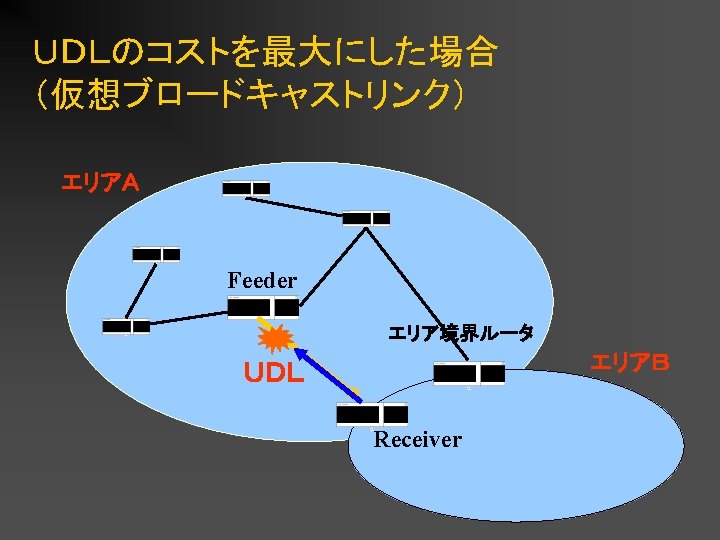

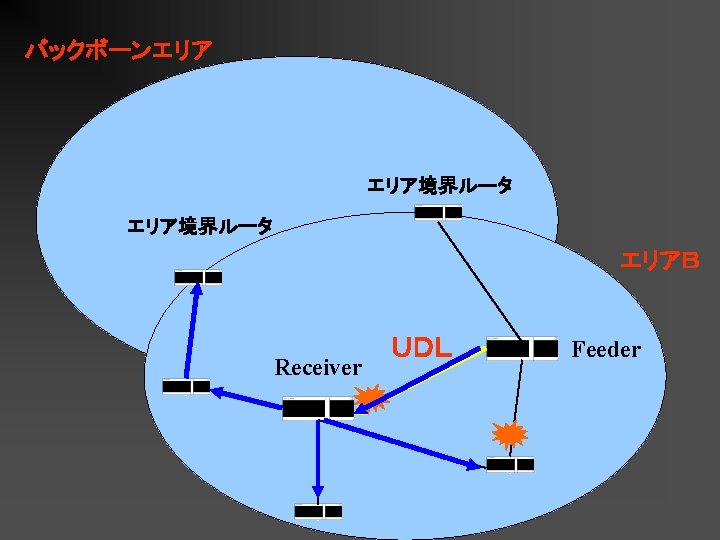

エリアA エリアB Receiver A Feeder UDL Receiver B

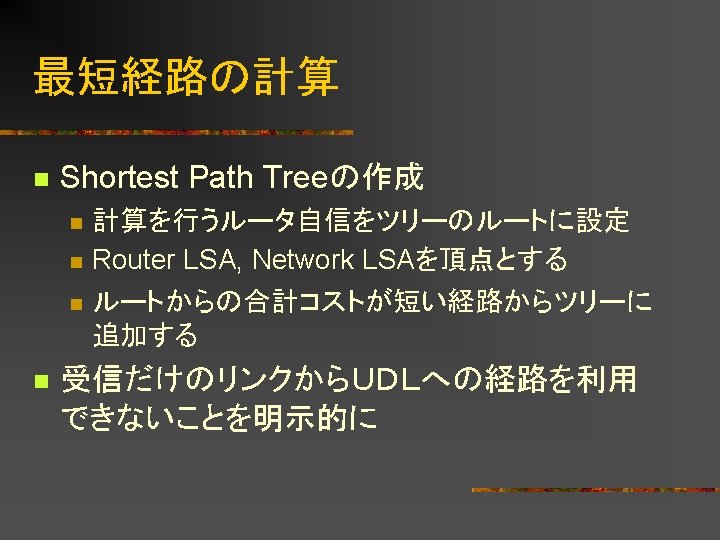

Root Router Network Router Stub Network Router Router Stub Network
Root Feeder Router UDL Receiver Stub Network Receiver Router Stub Network

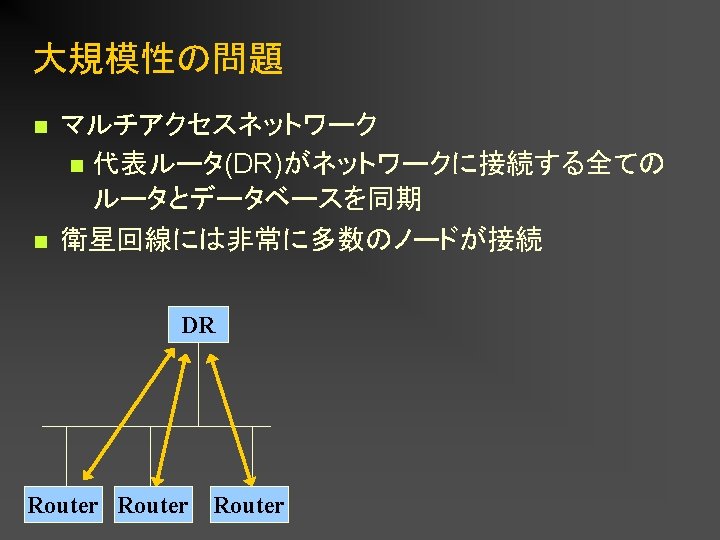

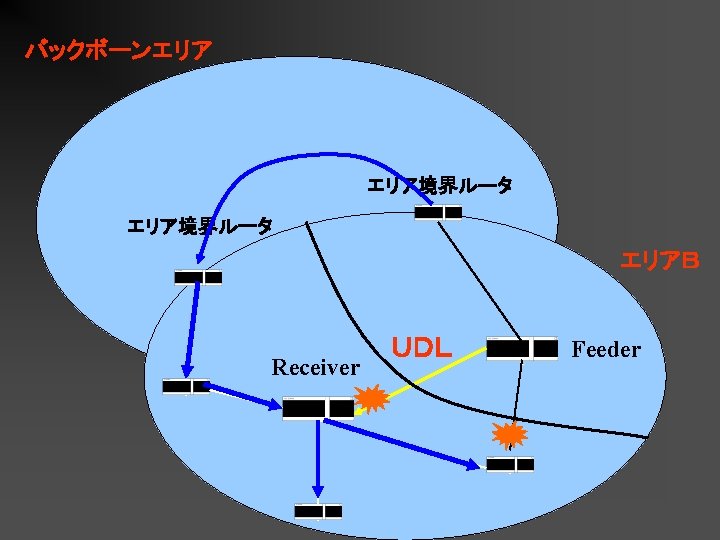

Root Receiver Router
Root Receiver Router UDL Feeder Receiver

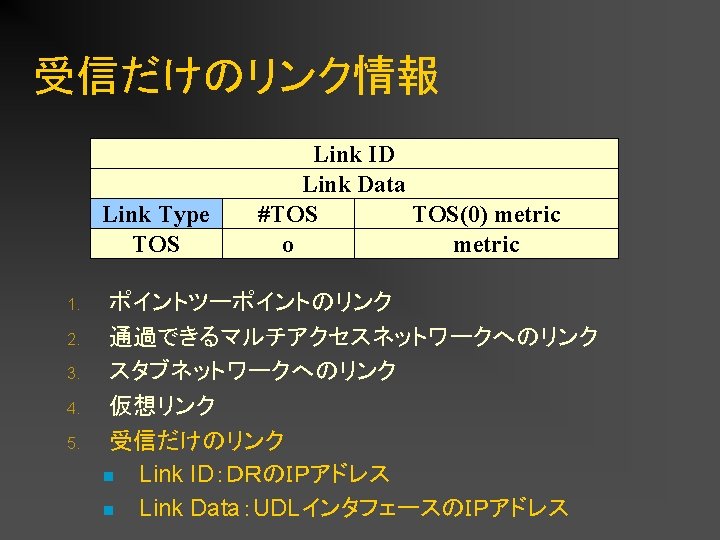

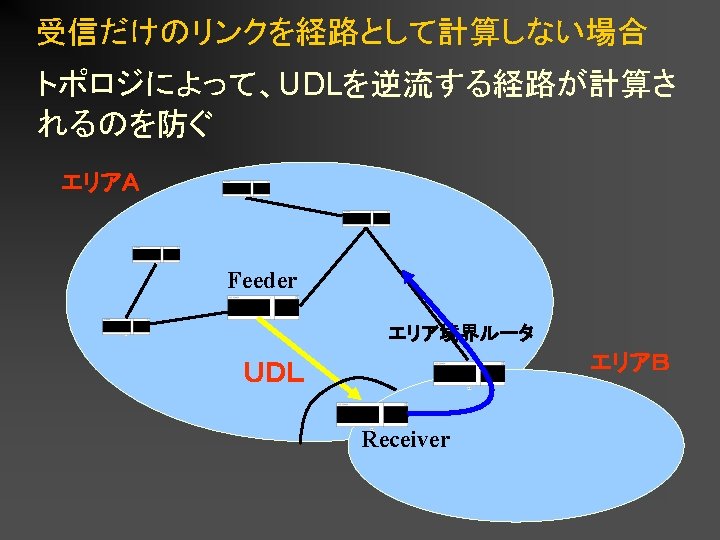

Root Receiver Router 受信だけのリンクから 下は計算しない Router Stub Network Router Stub Network

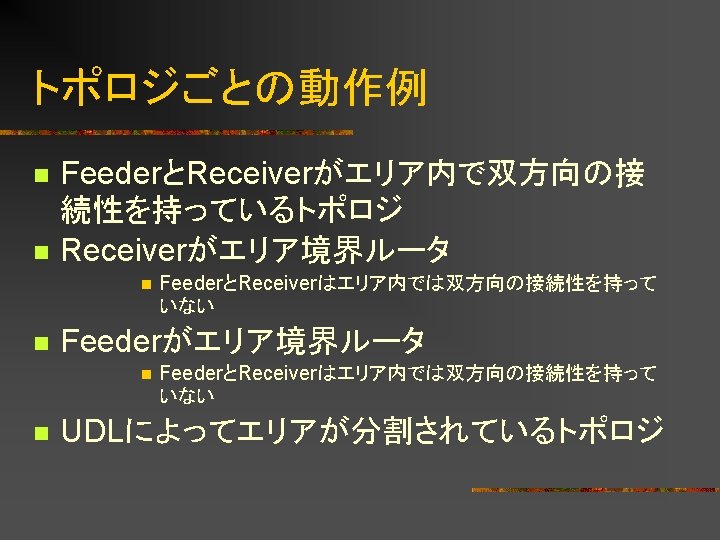

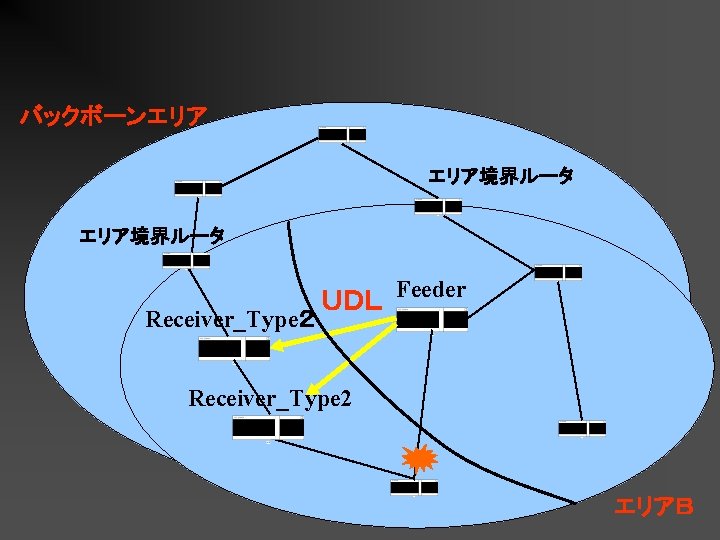

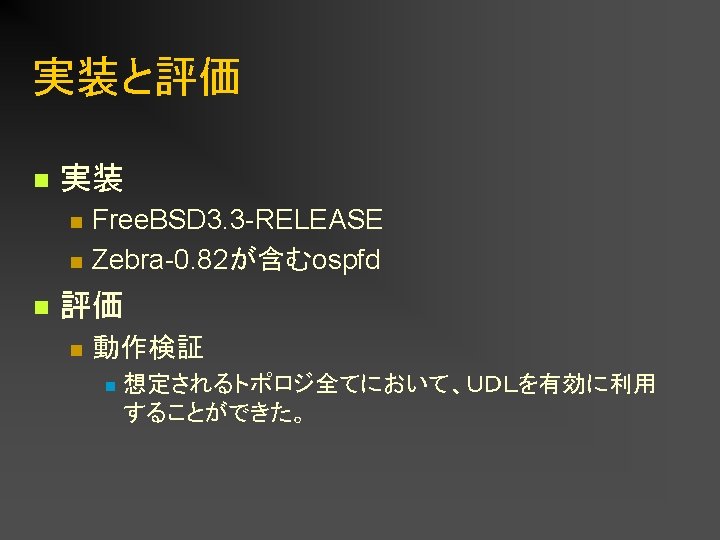

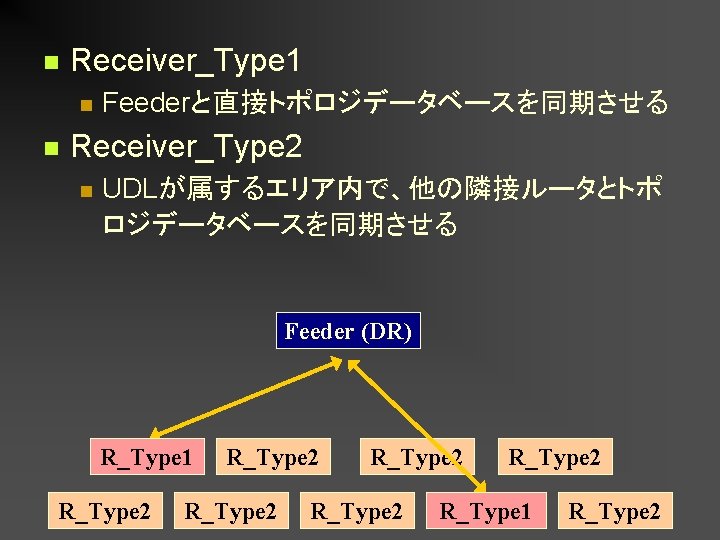

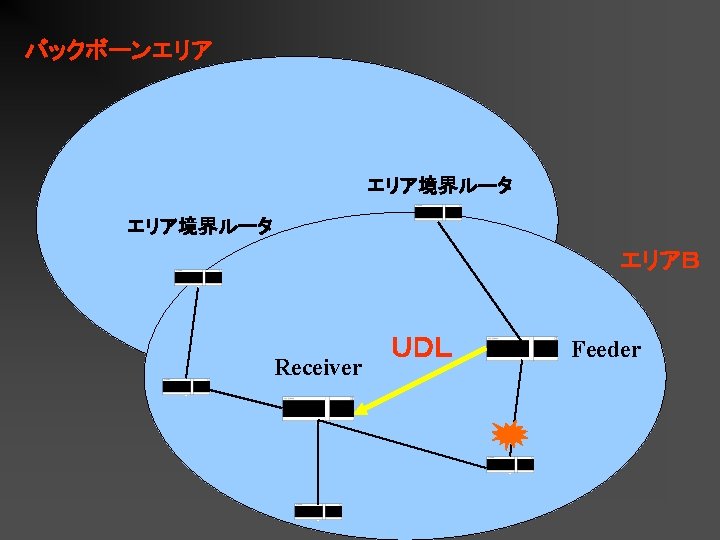

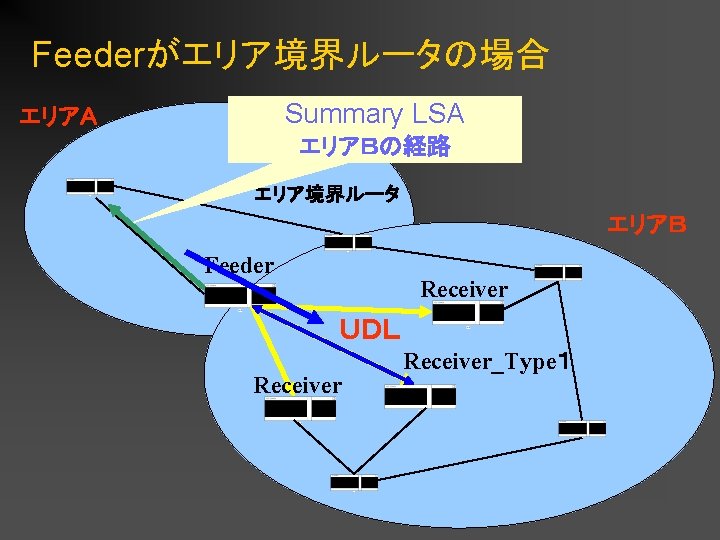

FeederとReceiverにエリア内で双方向の 接続性がある場合 Feeder Receiver_Type 2 UDL Receiver_TYpe 2
