UNIDIRECIONAL DADOS ESMERALDA INTERFACEAMENTO RESULTADOS EQUIPAMENTO RESULTADOS BIDIRECIONAL

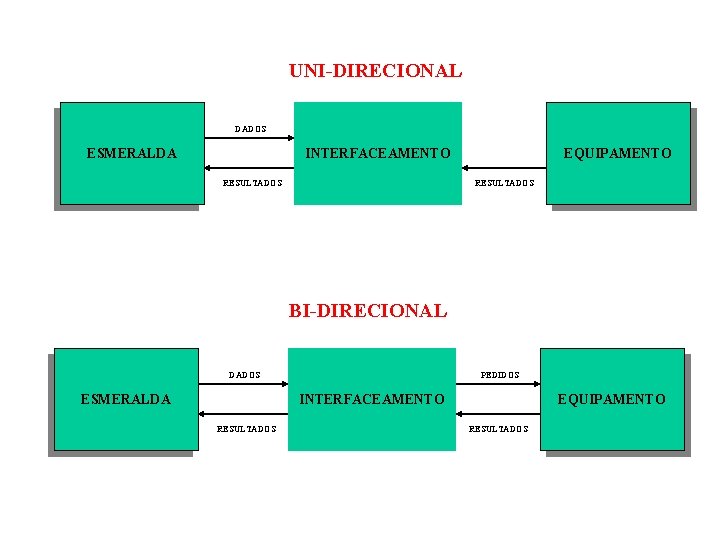

UNI-DIRECIONAL DADOS ESMERALDA INTERFACEAMENTO RESULTADOS EQUIPAMENTO RESULTADOS BI-DIRECIONAL DADOS ESMERALDA PEDIDOS INTERFACEAMENTO RESULTADOS EQUIPAMENTO RESULTADOS
UNI-DIRECIONAL 1 DADOS ESMERALDA PEDIDOS INTERFACEAMENTO EQUIPAMENTO RESULTADOS 3 2 • Interfaceamento Uni-Direcional : Possibilita somente o Recebimento de Resultados, o envio do pedido de novo exame para o equipamento não é permitido.
UNI-DIRECIONAL 1 DADOS ESMERALDA INTERFACEAMENTO EQUIPAMENTO • Os Dados do Paciente e da Amostra são fornecidos pelo ESMERALDA • Nome do Paciente, Idade, Sexo, numero da amostra, exames, etc…
UNI-DIRECIONAL ESMERALDA INTERFACEAMENTO 2 RESULTADOS • o Equipamento manda o resultado para o Interfaceamento • Número da Amostra, Exame, Resultado, Flags… EQUIPAMENTO
UNI-DIRECIONAL ESMERALDA 3 RESULTADOS INTERFACEAMENTO EQUIPAMENTO • Os Resultados são liberados no interfaceamento e enviados p/Esmeralda • Número da Amostra, Exame, Resultado, Flags…

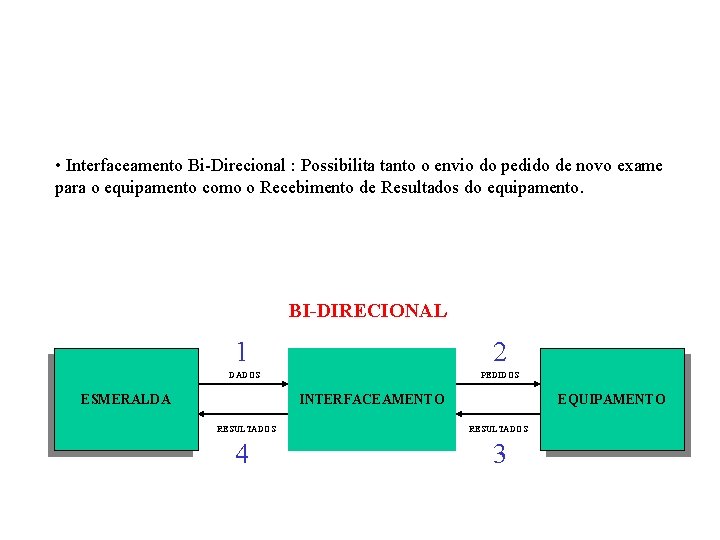

• Interfaceamento Bi-Direcional : Possibilita tanto o envio do pedido de novo exame para o equipamento como o Recebimento de Resultados do equipamento. BI-DIRECIONAL 1 2 DADOS PEDIDOS ESMERALDA INTERFACEAMENTO RESULTADOS 4 EQUIPAMENTO RESULTADOS 3

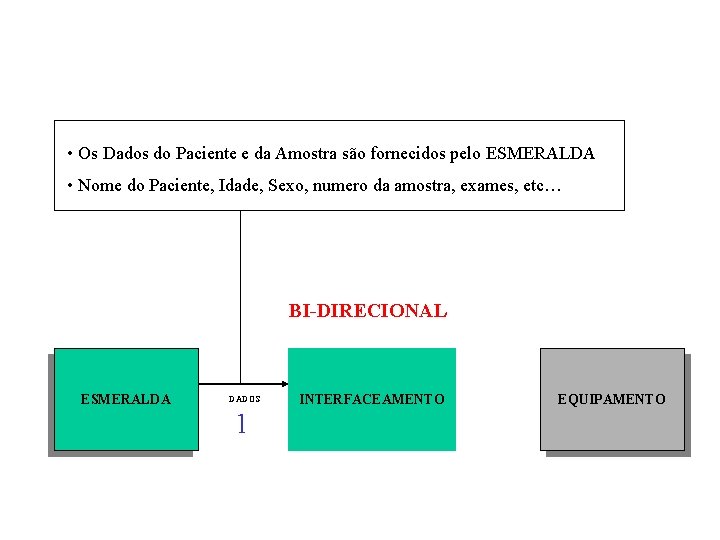

• Os Dados do Paciente e da Amostra são fornecidos pelo ESMERALDA • Nome do Paciente, Idade, Sexo, numero da amostra, exames, etc… BI-DIRECIONAL ESMERALDA DADOS 1 INTERFACEAMENTO EQUIPAMENTO
• O Interfaceamento faz o pedido ao Equipamento p/novos exames, os 2 Tipos de pedidos são: • Modo request: O equipamento lê o código de barras do tubo e solicita (requerer) ao sistema Esmeralda as informações da amostra (nome, idade, sexo, exame). Após receber as informações, o equipamento realiza os exames e transmite os resultados. (*) • Modo worklist: O sistema Esmeralda envia ao equipamento a lista de trabalho (amostra, nome, idade, sexo, exame) das amostras que serão analisadas. O equipamento após ler o código de barras do tubo, procura na worklist os dados da amostra. Localizadas estas informações, o equipamento realiza os exames e transmite os resultados. ( Nome do Paciente, Idade, Sexo, numero da amostra, exames, etc…) (*) Nem todos os equipamentos permitem o recurso de request. BI-DIRECIONAL ESMERALDA INTERFACEAMENTO PEDIDOS 2 EQUIPAMENTO
• O Equipamento manda o resultado para o Interfaceamento • Número da Amostra, Exame, Resultado, Flags… BI-DIRECIONAL ESMERALDA INTERFACEAMENTO EQUIPAMENTO RESULTADOS 3
• Os Resultados são liberados no interfaceamento e enviados p/Esmeralda • Número da Amostra, Exame, Resultado, Flags… BI-DIRECIONAL ESMERALDA INTERFACEAMENTO RESULTADOS 4 EQUIPAMENTO

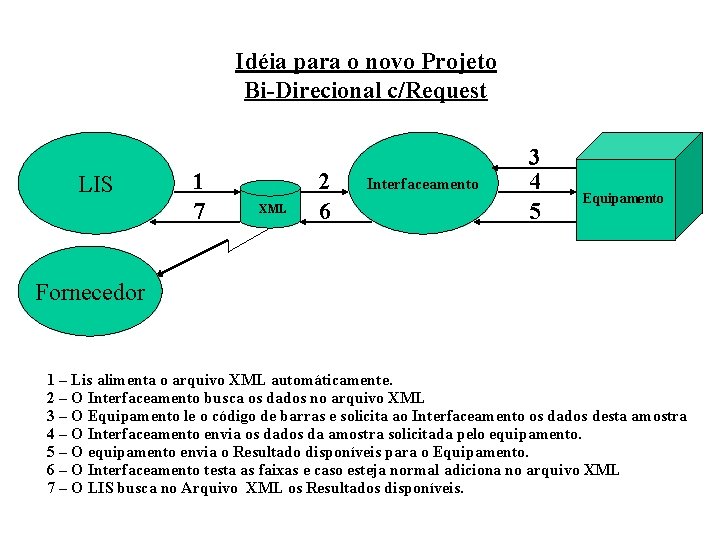

Idéia para o novo Projeto Bi-Direcional c/Request LIS 1 7 XML 2 6 Interfaceamento 3 4 5 Equipamento Fornecedor 1 – Lis alimenta o arquivo XML automáticamente. 2 – O Interfaceamento busca os dados no arquivo XML 3 – O Equipamento le o código de barras e solicita ao Interfaceamento os dados desta amostra 4 – O Interfaceamento envia os dados da amostra solicitada pelo equipamento. 5 – O equipamento envia o Resultado disponíveis para o Equipamento. 6 – O Interfaceamento testa as faixas e caso esteja normal adiciona no arquivo XML 7 – O LIS busca no Arquivo XML os Resultados disponíveis.
