Unidad II: Corriente eléctrica y magnetismo. Tema: Interacción magnética
Campo magnético de un imán.
Fuerza magnética sobre una carga en movimiento.
Resultados experimentales Experimentalmente se encuentra que la fuerza magnética presenta las siguientes características: Su dirección es perpendicular al plano determinado por la velocidad de la carga y la dirección del campo magnético. Su sentido se obtiene mediante la regla de la mano derecha en el caso de cargas positivas (el sentido es opuesto para cargas negativas). Su magnitud es cero cuando la velocidad de la carga y el campo magnético son paralelos y es máxima cuando la velocidad y el campo eléctrico son perpendiculares.
Fuerza magnética sobre una carga en movimiento Combinando estos resultados experimentales podemos expresar la fuerza magnética por: F = q(v X B) q : magnitud de la carga v : velocidad de la partícula cargada B : densidad de flujo magnético (inducción magnética.

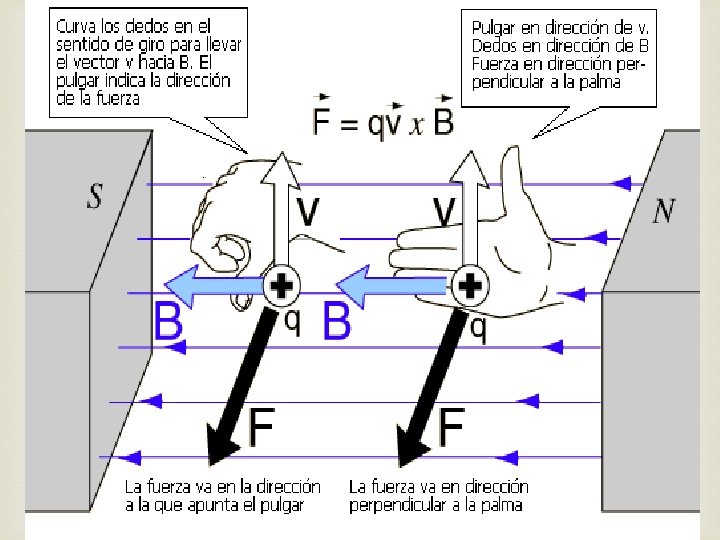

Sentido del producto vectorial
Fuerza de Lorentz F = q(E + v X B)

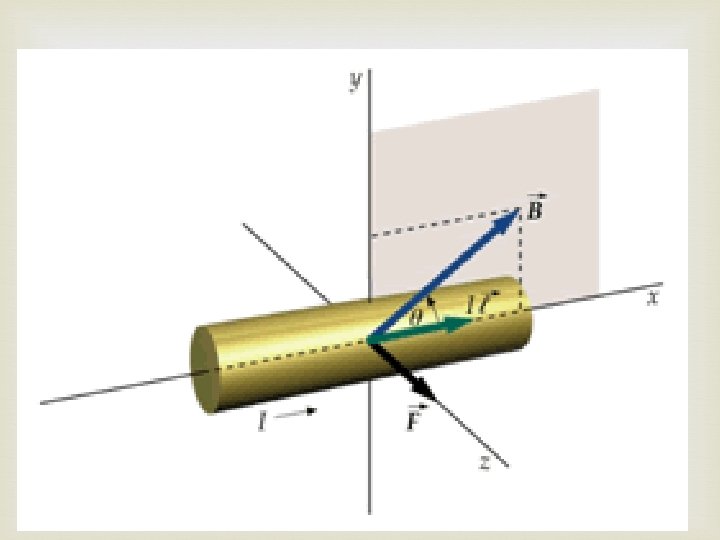

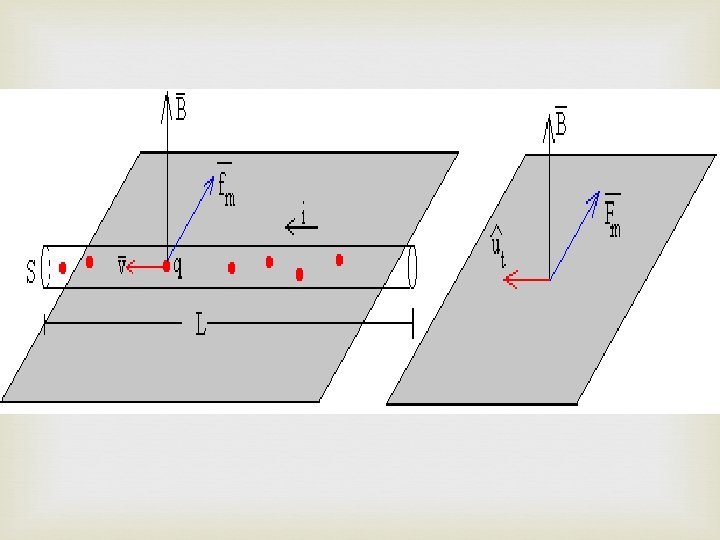

Fuerza magnética sobre un conductor que conduce una corriente Para un conductor que conduce una corriente y se coloca en un campo magnético uniforme, la fuerza magnética se expresa por; F = I. L(u X B) Donde: I = la intensidad de corriente, L = longitud del conductor, u = vector unitario en la dirección de la corriente, B = densidad de flujo magnético, X indicador de producto vectorial.

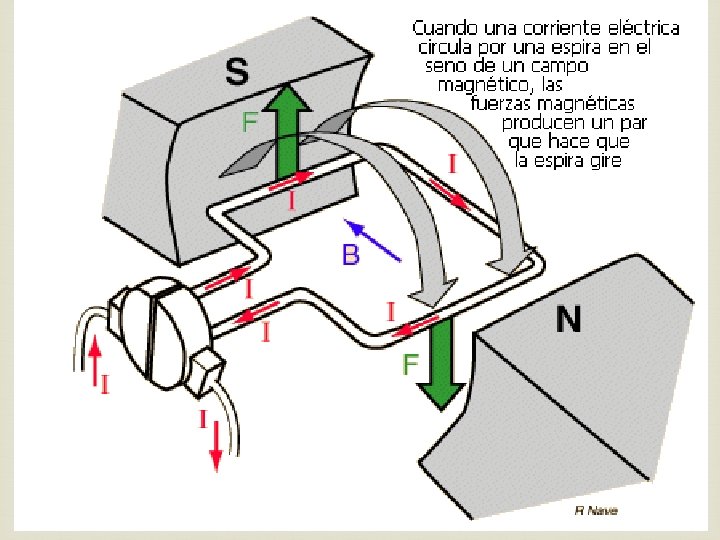

Fuerza magnética sobre espiras con corriente
Campo magnético de un solenoide
Inducción magnética producida en el centro de un solenoide
Campo magnético generado por una corriente eléctrica
Densidad de flujo magnético a una distancia «d» de un conductor.
Campo magnético en el centro de una espira con corriente
Por su atención… …muy agradecido. http: //www. gamorenorod. wordpress. com
