UNIDAD DEL TORO Planta de Beneficio Dosificacin de

UNIDAD DEL TORO Planta de Beneficio

§ Dosificación de Bicarbonato (HCO 3) en el Circuito de Óxidos de Pb

Resumen Ø Actualmente en la Unidad del Toro (First Majestic) se Flotan 3 Especies de Plomo, la galena, la cerusita y la Anglesita estos 2 últimos son los principales minerales oxidados los que debido a su cristalografía y mojabilidad no deberían ser flotables. Ø La anglesita es menos flotable que la cerusita, ambas se pueden flotar proporcionándoles las condiciones adecuadas. Ø La flotación de Carbonatos y sulfatos de plomo mejora cuando se sulfurizan previamente antes de adicionar colector tipo xantato, obteniéndose resultados económicamente aceptables.

Ø Cristalografía Los carbonatos y sulfatos metálicos tienen una estructura cristalina compleja en la que el anión tiene enlace covalente, mientras que la unión entre el catión y el anión es de tipo iónico. Ø Físico-Química de Superficie Los minerales oxidados de plomo son más difíciles de flotar que sus correspondientes sulfuros, esta dificultad está íntimamente asociada a la gran hidratación de carbonatos, sulfatos y silicatos, lo que a su vez se debe a la interacción de las moléculas de agua con los sitios polares que se crean en las superficies de estos minerales durante su fractura.

Propiedades Ø Cerusita (Pb. C 03 ): P. E. = 6, 5 gr/cm 3; Dureza= 3, 35; Color= blanco; Composición química: Dióxido de carbono 16, 5%; Oxido de plomo: 85, 3%. Ø Anglesita (Pb. S 04 ): P. E. = 6, 3 -6, 4 gr/cm 3; Dureza= 2, 7 -3; Color=blanco; Composición química: Trióxido de azufre: 26, 4%; Oxido de plomo: 73, 6%. Existen otras especies que también muestran la misma o mayor problemática para flotarlos como lo son: Hidrocerusita : 2 Pb. CO 3. Pb (OH)2 Minio : Pb 3 O 4 o 2 Pb. O 2 Plumbojarosita : Pb. Fe 6(OH)12 (SO 4)4

Objetivo Ø Se pretende flotar la anglesita ya que son sulfatos, agregando bicarbonato de sodio, transformando la superficie de este mineral en carbonato. Ø Mejorar la recuperación de Óxidos de Plomo. Ø Mayor producción de Onzas pagables

Fundamento • Para poder recuperar la Cerusita es necesario generar una sulfurizacion, esto mediante la adición de Sulfuro de Sodio. Mediante la siguiente reacción. Na 2 S + Pb. CO 3 ®Pb. S + Na 2 CO 3 Na 2 S =Sulfuro de Sodio Pb. CO 3 =Cerusita Pb. S = Sulfuro de Plomo (Galena). Na 2 CO 3 =Carbonato de Sodio. • Como se puede apreciar en la reacción se genera un sulfuro de Plomo, el cual ya puede ser tratado por medio de un colector tipo Xantato para hacerlo hidrofóbico y recuperarlo. • En esta reacción se genera Carbonato de Sodio, el cual queda en la pulpa como agente activo, ayudando a la sulfurizacion dela siguiente especie de Oxido de Plomo.

• La Anglesita por sus características naturales es mas difícil de tratar que la Cerusita. Para lograr una recuperación de la Anglesita es necesario cambiar sus propiedades transformándola en Cerusita, para lograr sulfurizarla. Esto mediante la siguiente reacción. Pb. SO 4 + HCO 3 + OH ® Pb. CO 3 + SO 4 + H 2 Pb. SO 4 =Anglesita. HCO 3 = Bicarbonato. OH =Hidroxilo Pb. CO 3 = Cerusita. SO 4 =Sulfato. H 2=Dihidrogeno. • Como se puede apreciar para generar esta reacción es necesario dosificar Bicarbonato para transformar la Anglesita en Cerusita y generar la reacción con Sulfuro de sodio para flotarlo como sulfuro. • Actualmente esta reacción se genera con Bicarbonato, basándose en el agente activo que se genera al sulfurizar la Cerusita.

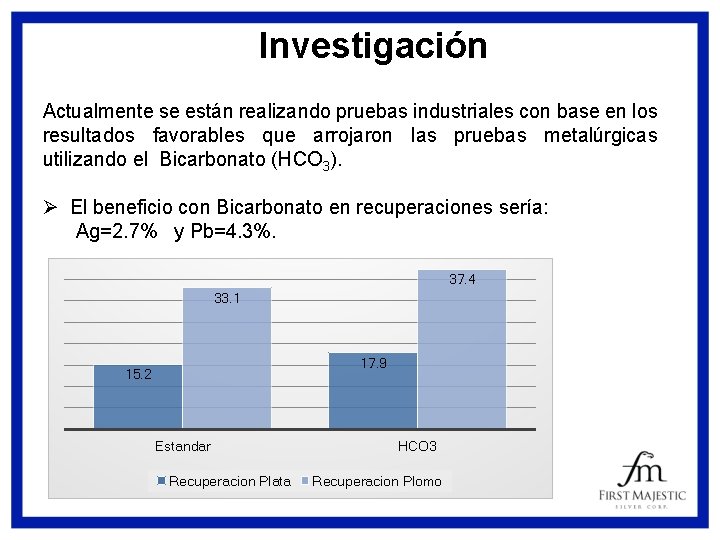

Investigación Actualmente se están realizando pruebas industriales con base en los resultados favorables que arrojaron las pruebas metalúrgicas utilizando el Bicarbonato (HCO 3). Ø El beneficio con Bicarbonato en recuperaciones sería: Ag=2. 7% y Pb=4. 3%. 37. 4 33. 1 17. 9 15. 2 Estandar Recuperacion Plata HCO 3 Recuperacion Plomo

Gracias Por su atención.

Laboratorio Central de Metalurgia Investigación Metalúrgica

§ Proyecto Ojuelas

Unidad La Encantada Esta localizada en el municipio de Ocampo, Coahuila Procesa 3000 ton diarias por el proceso de Cianuración Dinámica A inicio de Julio se arrancó un molino de bolas de 12’X 24’ El P 80 actual es de 85 micras La ley promedio de cabeza de 150 g/t Ag

Mineralogía Óxidos • Hematita Fe 2 O 3, Pirita Fe. S, Anglesita Pb. SO 4, Heterolita Zn. OMn 2 2 O 3, Óxido de Plomo-Mn, Galena Pb. S Esfalerita Zn. S, Plata Nativa Ag. Transición • Hematita Fe 2 O 3, Pirita Fe. S, Anglesita Pb. SO 4, Heterolita Zn. OMn 2 2 O 3, Óxido de Plomo-Mn, Galena Pb. S Esfalerita Zn. S, Plata Nativa Ag, Pirolusita Mn. O 2 Sulfuros • Hematita Fe 2 O 3 , Esfalerita Zn. S , Galena Pb. S , Pirolusita Mn. O 2, Heterolita Zn. OMn 2 2 O 3 , Galena Pb. S , Pirita Fe. S , Plata Nativa Ag, , Anglesita Pb. SO 4, Calcopirita Cu. Fe. S , Covelita Cu. S.

Investigaciones Iniciales § Las muestras de éste proyecto fueron cianuradas inicialmente ya que es el proceso que se tiene actualmente § Los resultados no fueron satisfactorios, las disoluciones fueron muy bajas debido a la gran cantidad de cianicidas presentes en la muestra y así mismo altos consumos de cianuro. § Consumo de Na. CN 3. 0 kg/ton y Ca. OH 7. 0 kg/ton

Ley de Cabeza Ag g/t y Pb% 18 16 800 700 Cabeza Pb% 14 12 500 10 400 8 300 6 4 200 2 100 0 0 Muestra Especial Barreno Óxidos Barreno Transición Barreno Sulfuros Recuperaciones Flotación y Cianuración 90 80 % Recuperación 70 60 50 40 30 Recuperación por flotación 20 Recuperación por Cianuración 10 0 Muestra Especial Barreno Óxidos Barreno Transición Barreno Sulfuros Ag g/t %Pb 600 Cabeza de Ag g/t

§ De forma exploratoria se decidió probar las flotaciones basados en el proceso de flotación de la Unidad Del Toro. (Utilización de Na 2 S y Bicarbonato) Reactivos Utilizados: Ácido Dicresilditiofosfórico Dicebutil-ditiofosfato de sodio con mercaptobenzotiazol sódico Xantato Amílico de Potasio Sulfuro de Sodio Bicarbonato

Pruebas Iniciales de Flotación De acuerdo a las pruebas de variación de granulometría pudimos observar que la mayor liberación de los valores lo logramos a 75 micras. Es importante mencionar también que las cinéticas de flotación son lentas. Cinética de Flotación 100. 0 Recuperación Ag% 90. 0 Recuperación Pb% 70. 0 60. 0 52. 4 50. 5 50. 0 40. 0 30. 0 20. 0 Tiempo de Flotación 16 min 14 min 12 min 8 min 6 min 5 min 4 min 3 min 2 min 0. 0 10 min 10. 0 1 min Recuperación % 86. 2 Recuperación Mn% 80. 0

§ Todas las muestras presentaron un comportamiento similar solo que algunas con una mayor cantidad de óxidos, 70 Grado de Pb% en Concentrado 60 Grado de Ag g/t en Concentrado %Pb 50 40 30 20 10 0 Muestra Especial Barreno Óxidos Barreno Transición 10000 9000 8000 7000 6000 5000 4000 3000 2000 1000 0 Ag g/t Grado de Concentrado Ag g/t y Pb% Barreno Sulfuros Recuperación Ag % y Pb% Recuperación de Pb en Concentrado 90 80 Recuperación Ag% en Concentrado %Pb 70 80 70 60 60 50 50 40 40 30 30 20 20 10 10 0 0 Muestra Especial Barreno Óxidos Barreno Transición Barreno Sulfuros Ag % 90

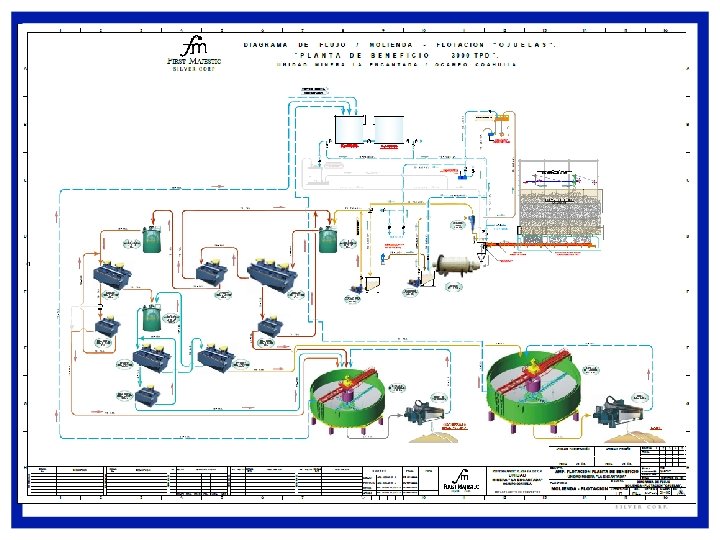

1. 2. 3. 4. 5. 6. CIRCUITO DE TRITURACION ACTUAL CIRCUITO MOLINO 12 x 24 BOMBEANDO AL CIRC. FLOTACION CIRCUITO FLOTACION. AREA DE ACONDICIONAMIENTO AREA DE FLOTACION AREA DE FILTRADO DE CONCENTRADO 1 4 5 3 6 2

Gracias Por su atención.

UNIDAD DEL TORO Planta de Beneficio

Reducción de Costos Mediante la Sustitución de Colectores Tradicionales por Nuevas Formulaciones.

Reactivos Usados Ácido Dicresilditiofosfórico con Ácido Cresílico Diisobutil-ditiofosfinato de Sodio Metil Isobutil Carbinol (MIBC)

Nuevas Formulaciones Ditiofosfato Dicrecílico de Sodio Ditiofosfato modificado Mezcla MIBC + Glicoles

Ditiofosfato Dicrecilico de Sodio. Colector Secundario Tradicional Nueva Formulación 200000. 00 187334. 65 180000. 00 175691. 04 160000. 00 150016. 97 Costo ($) 140000. 00 134059. 73 120000. 00 132612. 27 128219. 64 100000. 00 80000. 00 79918. 11 74032. 59 65070. 45 60000. 00 50048. 01 40000. 00 20000. 00 Enero Febrero Marzo Abril Mayo Junio Julio Agosto Septiembre Octubre

Ditiofosfato Modificado Colector Tradicional 350000. 00 300000. 00 Nueva Formulación 295456. 94 Costo ($) 250000. 00 208361. 69 198707. 21 217647. 35 197114. 35 180757. 72 168282. 21 150000. 00 104316. 68 100000. 00 50000. 00 37747. 40 17819. 05 0. 00 Enero Febrero Marzo Abril Mayo Junio Julio Agosto Septiembre Octubre

Mezcla MIBC/Glicoles modificado 200000. 00 MIBC+Glicole s 173563. 47 180000. 00 160000. 00 140000. 00 121730. 79 115830. 08 Costo ($) 120000. 00 97599. 75 100000. 00 81475. 13 80000. 00 77031. 47 76570. 94 75865. 24 68020. 66 64048. 96 60000. 00 40000. 00 20000. 00 Enero Febrero Marzo Abril Mayo Junio Julio Agosto Septiembre Octubre

Costo Por Tonelada 700000 14 Costo/mes 600000 12 500000 10 400000 8 300000 6 200000 4 100000 2 0 0 Enero Febrero Marzo Abril Mayo Junio Julio Agosto Septiembre Octubre Costo por tonelada ($) Costo por mes ($) Costo/ton

Gracias Por su atención.

UNIDAD LA PARRILLA Planta de Beneficio

Reducción de Costos Mediante la Sustitución del Colector de Zn.

Cuadro de Reactivos usado Sulfato de Cobre Cal Tionocarbamat o modificado Flotació n de Zn

Nuevo Cuadro de Reactivos Sulfato de Cobre Etil Isopropil Tionocarbamato Flotación de Zn

Costo Mensual de Reactivos Etil Isopropil Tionocarbamato modificado $ 1, 800, 000. 00 $ 1, 698, 540. 42 $ 1, 600, 000. 00 $ 1, 635, 405. 85 $ 1, 641, 480. 22 $ 1, 400, 000. 00 $ 1, 342, 624. 79 $ 1, 200, 000. 00 $ 1, 309, 082. 75 Costo $ 1, 208, 446. 23 $ 1, 215, 050. 66 $ 1, 155, 384. 95 $ 1, 000. 00 $ 1, 035, 023. 41 $ 800, 000. 00 $ 600, 000. 00 $ 400, 000. 00 $ 200, 000. 00 $Febrero Marzo Abril Mayo Junio Julio Agosto Septiembre Octubre

Consumo Sulfato de Cobre Etil Isopropil Tionocarbamato modificado 40000 36000 35000 31000 30500 29000 Consumo en kilogramos 30000 25000 22000 25000 20800 19350 20000 13150 15000 10000 5000 0 Febrero Marzo Abril Mayo Junio Julio Agosto Septiembre Octubre

Costo Por Tonelada 60 $ 8. 00 $ 7. 00 50 $ 6. 00 $ 5. 00 30 $ 4. 00 $ 3. 00 20 $ 2. 00 10 $ 1. 00 0 $Febrero Marzo Abril Mayo Junio Julio Agosto Septiembre Octubre Costo por onza Costo por tonelada 40

Gracias Por su atención.
