UNIDAD DE EXPLORACIÓN Y EXPLOTACIÓN Ing. Reynaldo Siancas Bergerie Fecha: Diciembre 2010

Unidad Exploración y Explotación El área de Exploración y Explotación fue creada en noviembre de 1997, para la fiscalización de las empresas de extracción de hidrocarburos y en octubre de 1998, empezó la fiscalización efectiva. Desde ese entonces, tenemos la responsabilidad de supervisar que las operaciones de los diferentes lotes, se realicen observando las normas de seguridad y de protección al medio ambiente, utilizando las mejores técnicas de la industria del petróleo.

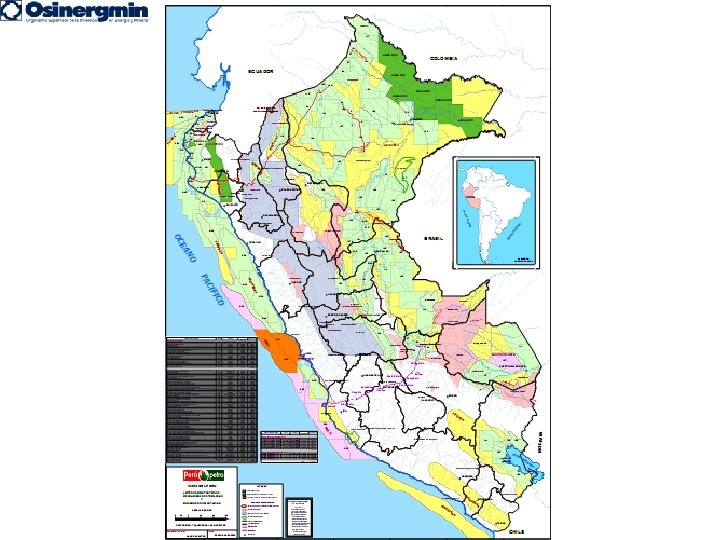

UNIVERSO DE FISCALIZACIÓN NÚMERO DE LOTES: -En Explotación: 19 -En Exploración: 68 (a Octubre 2009) INSTALACIONES TOTALES EN LOTES EN EXPLOTACIÓN: -Pozos activos: 5042 -Baterías y manifolds: 98 -Estaciones, bombas, compresores, Plantas, patios de tanques: 131 -Plataformas marinas: 82 -Varios miles de metros de oleoductos y gasoductos

¿Para que fiscalizamos? • Para garantizar que las empresas brinden un servicio confiable y de calidad, previniendo accidentes y daños al medio ambiente. • Para que las empresas cumplan con los dispositivos técnicos y legales de: . - Seguridad. . - Medio ambiente. . - Operaciones

¿Cómo fiscalizamos? Tipos de actividades I. - Fiscalización operativa II. - Fiscalización pre-operativa III. - Fiscalización Especial: Investigación de derrames, accidentes, incendios IV. - Supervisión de Plan de Abandono (Total o Parcial) y/o de Plan de Cese (Temporal o Definitivo) de Actividades

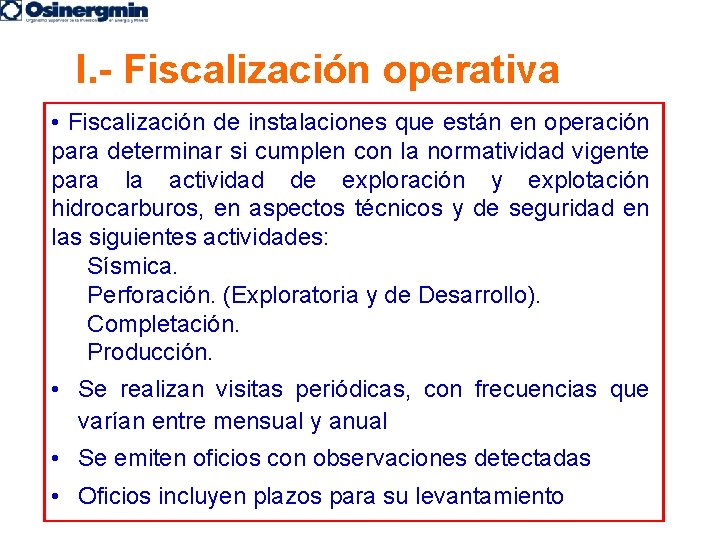

I. - Fiscalización operativa • Fiscalización de instalaciones que están en operación para determinar si cumplen con la normatividad vigente para la actividad de exploración y explotación hidrocarburos, en aspectos técnicos y de seguridad en las siguientes actividades: Sísmica. Perforación. (Exploratoria y de Desarrollo). Completación. Producción. • Se realizan visitas periódicas, con frecuencias que varían entre mensual y anual • Se emiten oficios con observaciones detectadas • Oficios incluyen plazos para su levantamiento

II. - Fiscalización pre-operativa • Es aquella que se realiza para que las empresas contratos de explotación obtengan un Informe Técnico Favorable de instalación, modificación o ampliación de baterías, patios de tanques, estaciones de bombeo y estaciones de compresión. Para lo cual se han establecido los procedimientos 17 A (Informe Técnico Favorable de Instalación) y 17 B (Informe Técnico Favorable de Modificación y/o Ampliación) del TUPA de OSINERGMIN D. S. 023 -2009 -PCM). Comprende la revisión de los proyectos antes de que sean instalados a fin de cumplan con la normativa vigente. • Asignación del fiscalizador se realiza dentro del mes de la solicitud

III. - Fiscalización Especial: Investigación de Accidentes Derrames e Incendios • Empresas están obligadas a reportar a OSINERGMIN un informe preliminar en un plazo de 24 horas y en 10 días hábiles un informe final. (Accidentes, derrames, incendios). • Los Accidentes Fatales, los Derrames mayores de 10 Barriles de petróleo y los Incendios, son investigados inmediatamente ocurrido el incidente y después de reportados a OSINERGMIN, • Se emiten Informes Técnicos y/o se aplican sanciones si se encuentra que la empresa ha infringido la norma.

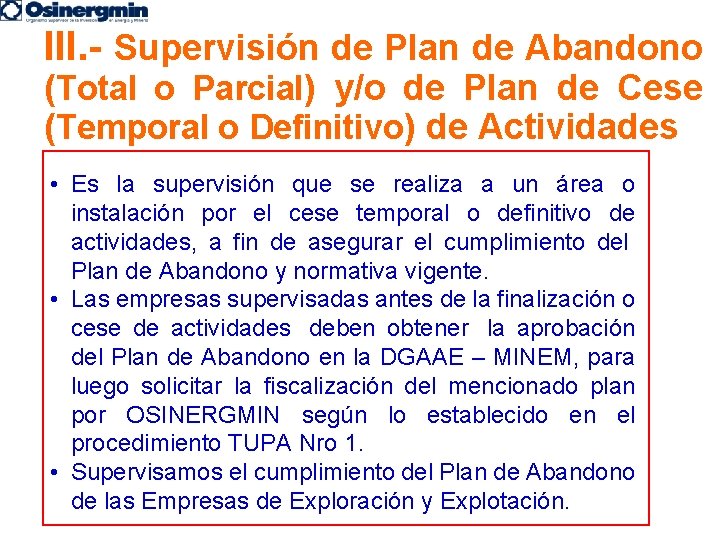

III. - Supervisión de Plan de Abandono (Total o Parcial) y/o de Plan de Cese (Temporal o Definitivo) de Actividades • Es la supervisión que se realiza a un área o instalación por el cese temporal o definitivo de actividades, a fin de asegurar el cumplimiento del Plan de Abandono y normativa vigente. • Las empresas supervisadas antes de la finalización o cese de actividades deben obtener la aprobación del Plan de Abandono en la DGAAE – MINEM, para luego solicitar la fiscalización del mencionado plan por OSINERGMIN según lo establecido en el procedimiento TUPA Nro 1. • Supervisamos el cumplimiento del Plan de Abandono de las Empresas de Exploración y Explotación.

ETAPAS DE LA INDUSTRIA DEL PETRÓLEO • • • EXPLORACION EXPLOTACION TRANSPORTES REFINACION ALMACENAMIENTO y DISTRIBUCION, Y • COMERCIALIZACION

ETAPAS DE LA EXPLORACIÓN Estudio del Area • Geología de Superficie • Geofísica • Gravimetría • Magnética Sísmica Perforación

Sísmica

GRUPO DE TROCHA La labor de Sísmica se inicia con las Brigadas de Trocha, encargadas de cortar una Trocha de 2 metros de ancho por varios Kms de largo y recta.

Perforación en Sísmica Personal perforando en Línea (todos con implementos de seguridad)

Perforación en Sísmica Promedio • Profundidad del pozo: 15 mts. • Diámetro del hueco: 10 cms. • N° de fulminantes: 2 • Carga: 2. 5 Kgs. • Distancia entre tiros: 200 mts. Se emplean equipos de perforación rotario portátil con Implementos de agua para levantar los cortes.

Registro en Sísmica Se muestra momentos en que se registran los datos. Caseta donde se lleva a cabo la Operación de Registro de la Sísmica

Sísmica - Las ondas sísmicas son generadas por la explosión de las cargas. - El reflejo es captado y registrado por instrumentos en la superficie, denominados “Geófonos”, con milésimas de segundos de diferencia debido a la distancia que se encuentran uno del otro.

Helipuertos (HP) • Se construyen en lo posible en claros naturales para reducir el área desbrozada. • Area de Helipuertos (HP): 1500 a 2500 mts 2. • Plataforma de aterrizaje: 10 x 10 mts. • Distancia entre Helipuertos: ± 5, 000 mts. (5 Km. )

Campamento Volante (CV) Se ubican en claros naturales, para evitar el corte de vegetación. Se construyen en lugares fáciles de entrar y de preferencia planos para evitar la erosión del terreno y cerca de ríos y quebradas.

EXPLOSIVOS Los explosivos serán almacenados en un destacamento militar cerca área cercana al Campamento Base

¿Qué fiscalizamos? Exploración - Explotación • Controlar la basura. • Clasifican la basura. • Luego son trasladados al campamento base.

¿Qué fiscalizamos? Exploración - Explotación. - Que la empresa tenga un buen manejo y almacenamiento de los combustibles en sus operaciones.

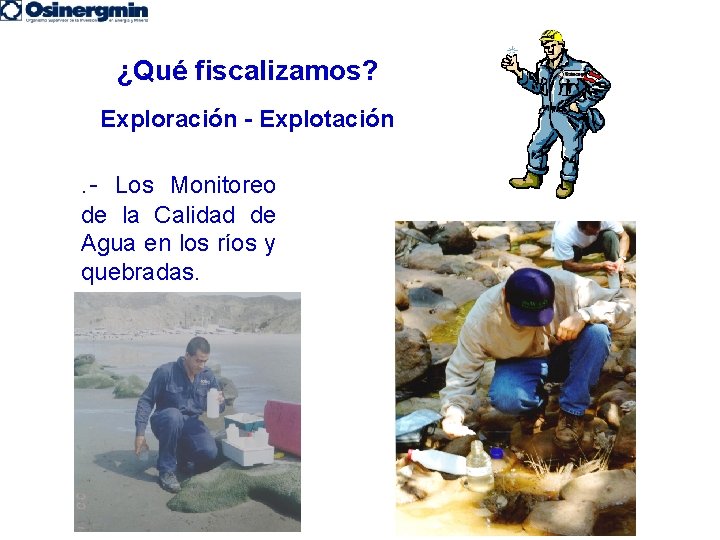

¿Qué fiscalizamos? Exploración - Explotación . - Los Monitoreo de la Calidad de Agua en los ríos y quebradas.

¿Qué fiscalizamos? Exploración - Explotación. - Después del levantamiento sísmico, todos los materiales no usados y desechos serán removidos de todas líneas sísmicas.

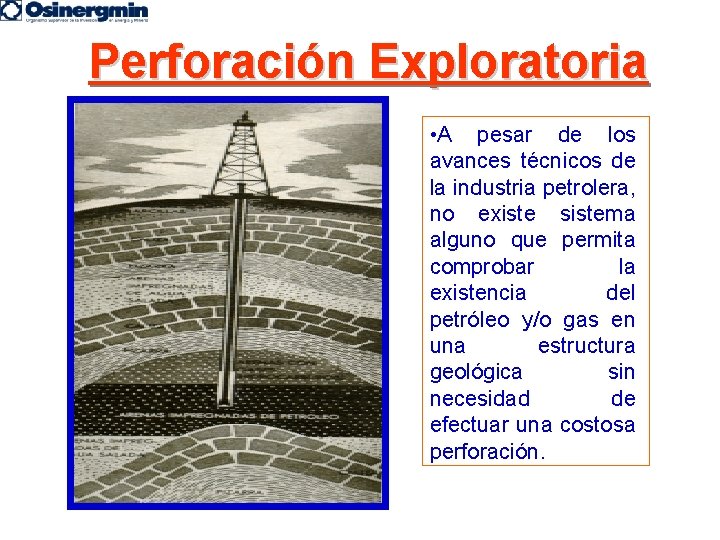

Perforación Exploratoria • A pesar de los avances técnicos de la industria petrolera, no existe sistema alguno que permita comprobar la existencia del petróleo y/o gas en una estructura geológica sin necesidad de efectuar una costosa perforación.

Perforación Exploratoria • La ubicación de perforación tendrá un área a deforestar no mayor de 2 hectáreas. • Pozas sépticas (Baños) • Helipuerto (área adicional para pruebas de formación) • Maxímo 50 personas • Salidas del personal fuera de las instalaciones serán restringidas • Desechos evacuados a relleno sanitario autorizado • Monitoreo Ambiental

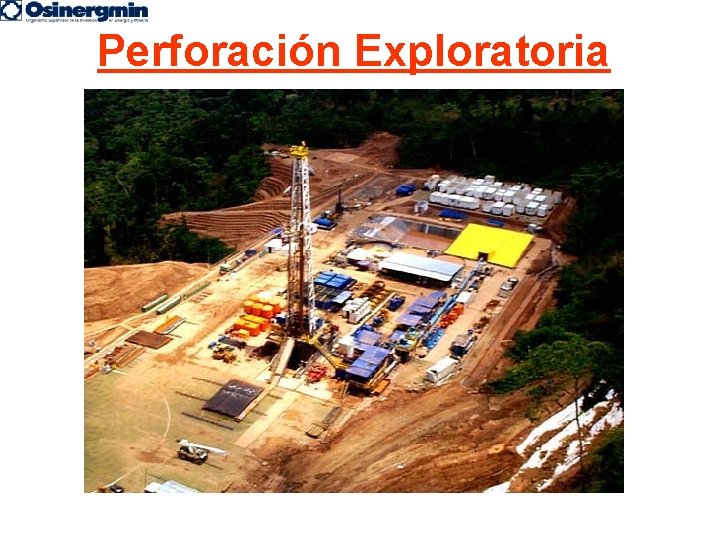

Perforación Exploratoria

Construcción de Plataforma de Perforación • Entablado plataforma. • De ser necesario el corte de árboles y movimientos de tierra, los diseños y técnicas descriptivas deberán minimizar los riesgos de erosión. de toda la

Construcción de Plataforma de Perforación • Impermeabilizar la plataforma con geomembrana. • Comprar madera a concesionarios forestales autorizados. • Alrededor del área de perforación se construirán drenajes para prevenir el ingreso de las aguas de lluvia.

Construcción de Plataforma de Perforación Depósitos de desechos de fluidos de perforación.

Plan de Abandono de la Plataforma de Perforación • Todas las estructuras y equipos serán desarmados y retirados de la locación. • Dejar árboles semilleros en los alrededores. • Las áreas de suelo que hayan sido compactadas deben ser aradas en profundidad, para ayudar a la infiltración y promover la vegetación natural. • Esparcido del top soil (árboles y plantas sacados al inicio de la construcción de la plataforma) almacenado e incorporación de materia orgánica. • Fertilización del suelo • Revegetación: Seis (6) meses después de haberse terminado las Reforestación (dentro de lo posible), se realizará una visita de fiscalización.

REFORESTACIÓN REALIZADA

ETAPAS DE LA EXPLOTACIÓN Perforación Completación Producción Recolección Almacenamiento

COMPLETACIÓN DE POZOS Son técnicas y procedimientos utilizados para poner en producción un pozo. La completación es planeada antes de la perforación y ajustada con los resultados de la perforación y los registros eléctricos. Consiste en: - Bajar los forros (casing) de producción. - Cementación. - Baleo. - Fracturamiento. . - Sistema de Producción.

PRODUCCIÓN SISTEMAS DE PRODUCCION • Natural: Pozo fluye por su propia energía hasta la superficie. • Artificial: La presión del reservorio no es la suficiente para que el pozo fluya a superficie. Los Métodos de Producción Artificial son: - Bombeo Mecánico. - Gas Lift. - Bombeo Hidráulico. - Bombeo Electro sumergible. - Plunger lift. - Swab

POZO CON BOMBEO MECÁNICO

SISTEMA DE RECOLECCIÓN DE PETRÓLEO • • • Línea de Flujo del pozo hacía la Batería de Producción. Batería de Producción. Estación de Recolección de Petróleo, lugar donde se recolecta la producción de petróleo de varias baterías, para su posterior venta.

DUCTOS

BATERÍAS DE PRODUCCIÓN • • Conjunto de Facilidades donde se recibe, mide, segrega, se trata, acumulan y bombean los fluidos proveniente de un grupo de pozos. Componentes: -Múltiples de recolección -Separadores -Tanques -Bombas de Transferencias -Poza API -Compresores -Generadores

BATERÍA DE PRODUCCIÓN

BATERÍA DE PRODUCCIÓN

FISCALIZACION DE RELACIONES COMUNITARIAS • Verificar que halla un Programa de Información y Consulta a la Población Local. • Verificar Programa de Apoyo Social a la Población Local. • Verificar que halla una Política de Empleo y que se les pague igual que los demás. • Programa de Información y Consulta a la Población Local. • Programa de Acuerdos con la Población Local sobre Uso de Suelos. Pagos por uso de sus tierras (Servidumbre). • Plan de Contingencia en caso de Contacto con Población en Aislamiento.

FISCALIZACION DE RELACIONES COMUNITARIAS

FISCALIZACION DE RELACIONES COMUNITARIAS

OSINERGMIN Verifica la Conducta de los trabajadores de la Empresa y sus Contratistas • Las visitas a las poblaciones locales están estrictamente restringidas al personal autorizado. • Está prohibido establecer cualquier tipo de relación con las mujeres locales. • Está prohibido comprar y aceptar regalos de productos tales como animales, plantas, madera y artesanías. Vacunas contra fiebre amarilla, tétanos, hepatitis A y B, difteria, rubeola, poliomelitis, sarampión, tifoidea, rabia (post exposición), influenza (antes de epoca de lluvias). •

DENUNCIAS / QUEJAS • Toda denuncia al OSINERGMIN debe hacerse por escrito, indicando el nombre de la persona que denuncia y a quien denuncia OSINERGMIN: Iquitos: Sargento Lorentz 155; Pucallpa: San Martín 270. • De ser posible incluir fotos y/o otras documentaciones. • En OSINERGMIN recibida la denuncia se envía a la Unidad correspondiente para su evaluación. • Realizada la evaluación si es el caso se envía a un fiscalizador para que investigue en la locación donde ocurrió. • Si se comprueba que hay falta, se le envía al área legal del OSINERGMIN para que proceda a un proceso sancionatorio.

Ley N° 26221 1. - Norma las Actividades de Hidrocarburos a nivel nacional. 2. - Promueve el desarrollo de las Actividades de Hidrocarburos sobre la base de la libre competencia y libre acceso, a fin de lograr el bienestar de la persona humana y el desarrollo Nacional. 3. - El MINEM elabora, aprueba, propone y aplica la política del Sector. Este Ministerio y OSINERGMIN son los encargados por el cumplimiento de la presente Ley. 4. - Se crea PerúPetro S. A. para promover y negociar en calidad de contratante, las inversiones en las actividades de exploración y explotación. 5. - Establece en sus principios que los Hidrocarburos “ in situ” (del subsuelo) son de propiedad del Estado.

D. S. N° 032 - 2004 -EM. - REGLAMENTO DE LAS ACTIVIDADES DE EXPLORACIÓN Y EXPLOTACIÓN DE HIDROCARBUROS Art 1°. - El reglamento norma las actividades de exploración y explotación de Hidrocarburos a fin de obtener la máxima producción eficiente de Hidrocarburos de los Reservorios, dentro de condiciones que le permitan operar con seguridad y protección al Medio Ambiente. Art. 6°. - OSINERGMIN es el encargado de supervisar y fiscalizar el cumplimiento del presente Reglamento. Art. 10°. - Sin perjuicio a las normas específicas contenidas en el presente reglamento, el Contratista deberá cumplir con el Reglamento de Protección Ambiental. Art. 13°. - El Contratista deberá facilitar la labor de OSINERGMIN teniendo disponibles las normas y especificaciones que use durante sus Operaciones.

D. S. N° 032 - 2004 -EM. - MANEJO DE EXPLOSIVOS • Art. 87°. Los explosivos deben almacenarse según normas y procedimientos del Reglamento de la DISCAMEC o la norma NFPA 495, en caso de no ser de aplicación la primera. • Art. 88°. - Los depósitos de explosivos deben de hacerse a prueba de balas, con paredes, pisos y techos forrados de madera, El interior debe estar adecuadamente ventilado, seco, limpio y debe tener Pararrayos • Art. 92°. - Los depósitos se deben inspeccionar semanalmente, estos deben estar provistos de letreros de seguridad , tener extintores adecuados de acuerdo a la norma NFPA 10. • Art. 103°. - Para el manejo de explosivos, el personal debe tener un certificado otorgado por la DICSCAMEC.

D. S. N° 032 - 2004 -EM. - PERFORACIÓN • Art. 111°. -El Contratista deberá cumplir: o La plataforma de perforación tendrá un área no mayor de 2 hectáreas. o Construir diques de contención con canaletas interiores en todo el perímetro de la plataforma. o De ser necesario el corte de árboles y movimiento de tierras en la ubicación, el diseño y técnicas empleados en su construcción deberán minimizar los riesgos de erosión. o Los pozas o depósitos de desechos de fluidos de perforación, deben tener las siguientes características: ØDeben ser impermeables. ØDeben estar ubicados, de preferencia, en una porción alta de terreno, lejos de los cuerpos de agua.

Conjunto de unidades impide reventones (BOP)

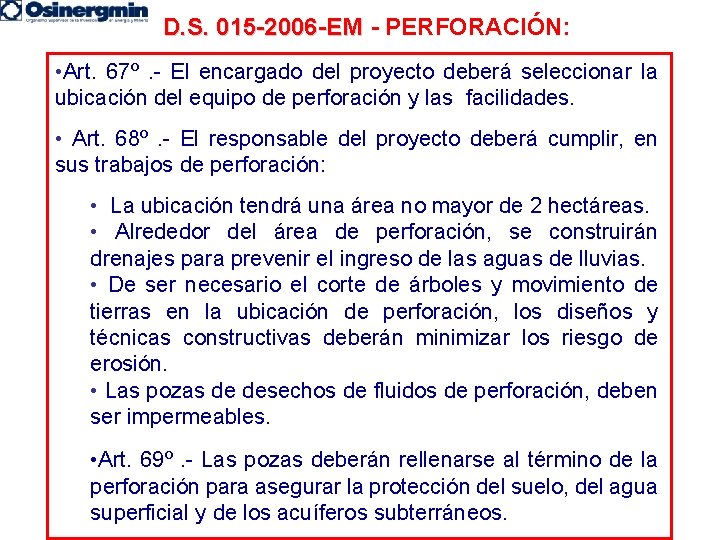

D. S. 015 -2006 -EM - PERFORACIÓN: • Art. 67º . - El encargado del proyecto deberá seleccionar la ubicación del equipo de perforación y las facilidades. • Art. 68º . - El responsable del proyecto deberá cumplir, en sus trabajos de perforación: • La ubicación tendrá una área no mayor de 2 hectáreas. • Alrededor del área de perforación, se construirán drenajes para prevenir el ingreso de las aguas de lluvias. • De ser necesario el corte de árboles y movimiento de tierras en la ubicación de perforación, los diseños y técnicas constructivas deberán minimizar los riesgo de erosión. • Las pozas de desechos de fluidos de perforación, deben ser impermeables. • Art. 69º. - Las pozas deberán rellenarse al término de la perforación para asegurar la protección del suelo, del agua superficial y de los acuíferos subterráneos.

D. S. N° 032 - 2004 -EM. - ABANDONO DE POZOS • Art. 193°. - El plan de abandono permanente deberá ser aprobado por PERÚPETRO S. A. • Art. 194°. - Los tapones de cemento y mecánicos deben aislar zonas donde no exista revestimiento o donde pudieran existir fluidos. • Art. 200°. - El último tapón de cemento para los abandonos permanentes, deben estar desde los 200 metros hacia La superficie. • Art. 201°. - Los espacios entre tapones deben de quedar llenos de fluidos no corrosivos.

D. S. N° 032 - 2004 -EM. - PRODUCCIÓN continuación: • Art. 216°. - Cuando un Contratista va a construir una Batería, patio de tanques, estación de bombeo o de compresión o ampliarlas deberá solicitar a OSINERGMIN un informe favorable antes de iniciar la construcción. Debe incluir planos. • Art. 226° al 230°. - Del Diseño de la Batería, de los Separadores y Tanques de almacenamiento Art. 233°. - Los muros de contención deben contener el 110% del volumen del tanque mayor. El muro debe tener un drenaje hacia afuera con una válvula incorporada. Art. 241°. - No debe operarse los Pozos con la válvula de la tubería de revestimiento abierta al aire. Este gas debe ser recolectado, usado o enviado a las baterías de Producción.

¿Qué se debe lograr? 1. - Una producción de petróleo y gas eficiente. 2. - Operaciones óptimas y seguras. 3. - Mínimos impactos ambientales. 4. - Crecimiento del sector de manera responsable. 5. - Coparticipación entre entidades del Gobierno en dar solución a problemas comunes del sector.

MUCHAS GRACIAS Dirección: BERNARDO MONTEAGUDO 222 MAGDALENA DEL MAR - LIMA Teléfono: 01 -219 -3400 Fax: 01 -264 -3739 www. osinerg. gob. pe Ing. Reynaldo Siancas rsiancas@osinerg. gob. pe
