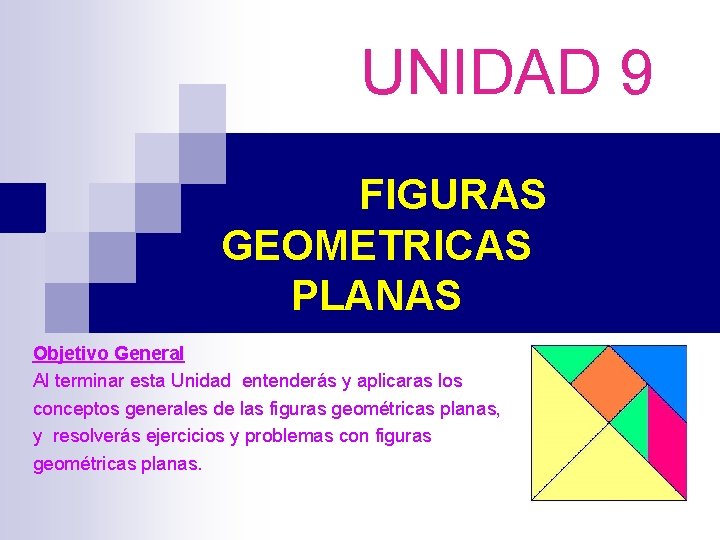

UNIDAD 9 FIGURAS GEOMETRICAS PLANAS Objetivo General Al terminar esta Unidad entenderás y aplicaras los conceptos generales de las figuras geométricas planas, y resolverás ejercicios y problemas con figuras geométricas planas.

Objetivos específicos: 1. 2. 3. 4. 5. 6. 7. 8. Recordarás la definición de ángulos, los tipos de ángulos. Recordarás la definición de paralelismo y perpendicularidad. Recordarás la definición de triángulo, los tipos de triángulos. Entenderás la igualdad y semejanza de los triángulos. Recordarás la definición de bisectriz, mediana y altura. Recordarás los cuadriláteros y paralelogramos. Recordarás los polígonos, su definición y clasificación. Recordarás la circunferencia, el círculo y sus características.

Objetivo 1. Recordaras la definición de ángulos y los tipos de ángulos Se denomina ángulo a la abertura entre dos rectas que se encuentran. Las dos rectas que se encuentran se llaman lados del ángulo, y el punto en que se encuentran, vértice del ángulo. Un ángulo puede nombrarse por tres letras, una escrita en cada uno de los lados, y la otra en el vértice. La del vértice se nombra entre las otras dos: ángulo AOB.

Medida de los ángulos: La unidad de medida para los ángulos es 1/360 de un perígono y se llama grado. Se divide en 60 minutos, y el minuto en 60 segundos. La notación 5˚, 13’, 12” significa cinco grados, trece minutos, doce segundos. Paralelismo: Dos rectas, contenidas en un plano, son paralelas cuando no se cortan y, por tanto, las parejas de puntos más próximos de ambas guardan siempre la misma distancia. Dos planos son paralelos cuando no se cortan y, también, los puntos más próximos de ambos guardan siempre la misma distancia.

Perpendicularidad: Sean a y b dos rectas que se cortan. Las semirrectas de estas rectas forman cuatro ángulos. Sea α uno de estos ángulos. Cualquiera de los tres ángulos restantes será entonces adyacente del ángulo α o vertical del ángulo α. De aquí se deducen que signo de los ángulos es recto, también son rectos los demás ángulos. En este caso decimos que las rectas se cortan en ángulo recto y las denominamos perpendiculares.

Tipos de ángulos Clasificación de los ángulos según su medida Ángulo recto: Un ángulo igual a 90 grados se llama recto. Ángulo llano: Es el ángulo formado por dos semirrectas opuestas. Tiene sus lados en la misma recta. Su amplitud es la mitad de un ángulo completo, es decir, de 180º. Ángulo Obtuso: Es el ángulo que mide más de 90º pero menos de 180º. Ángulo agudo: Es el que mide menos de 90º.

Clasificación de los ángulos según su suma Ángulos adyacentes: Se llaman adyacentes si tienen un lado común y sus otros lados son semirrectas complementarias. Los ángulos (a 1 b) y (a 2 b) son adyacentes. Ángulos verticales: Los Ángulos Verticales son los opuestos uno al otro cuando dos líneas se cruzan. Ángulos Congruentes: Dos ángulos son congruentes si sus medidas son iguales. Ángulos complementarios: Dos ángulos son complementarios, y cada uno es complemento del otro, cuando su suma es un ángulo recto.

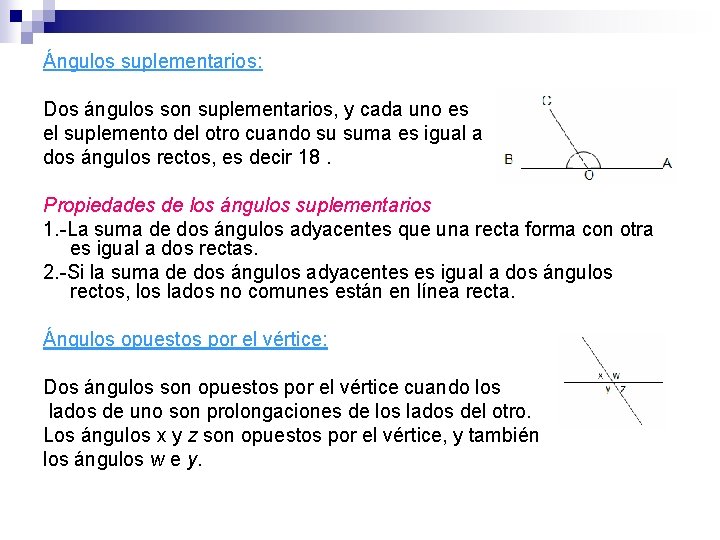

Ángulos suplementarios: Dos ángulos son suplementarios, y cada uno es el suplemento del otro cuando su suma es igual a dos ángulos rectos, es decir 18. Propiedades de los ángulos suplementarios 1. -La suma de dos ángulos adyacentes que una recta forma con otra es igual a dos rectas. 2. -Si la suma de dos ángulos adyacentes es igual a dos ángulos rectos, los lados no comunes están en línea recta. Ángulos opuestos por el vértice: Dos ángulos son opuestos por el vértice cuando los lados de uno son prolongaciones de los lados del otro. Los ángulos x y z son opuestos por el vértice, y también los ángulos w e y.

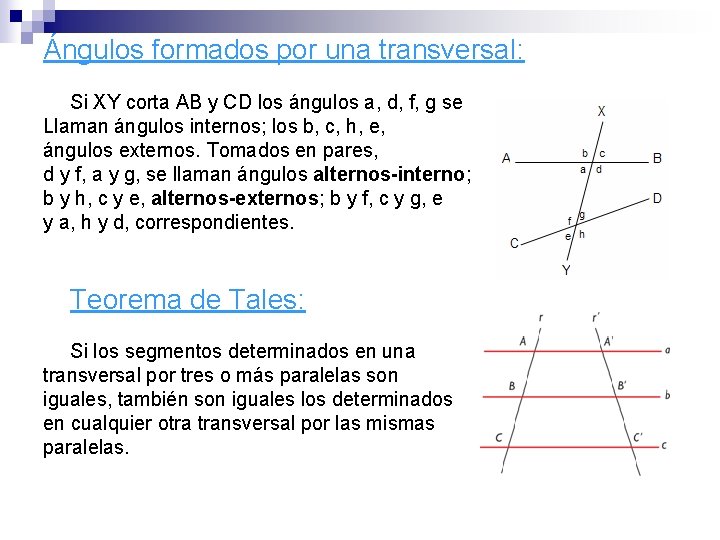

Ángulos formados por una transversal: Si XY corta AB y CD los ángulos a, d, f, g se Llaman ángulos internos; los b, c, h, e, ángulos externos. Tomados en pares, d y f, a y g, se llaman ángulos alternos-interno; b y h, c y e, alternos-externos; b y f, c y g, e y a, h y d, correspondientes. Teorema de Tales: Si los segmentos determinados en una transversal por tres o más paralelas son iguales, también son iguales los determinados en cualquier otra transversal por las mismas paralelas.

Objetivo 2. Recordaras la definición de triángulo, los tipos de triángulos Triángulo: Se llama triángulo al espacio delimitado por tres rectas que se cortan. Clasificación de los triángulos según sus lados Escaleno: Cuado sus tres lados son desiguales Isósceles: Cuando dos de sus lados son iguales Equilátero: cuando sus tres lados son iguales

Clasificación de los triángulos según sus ángulos Rectángulo: Cuando tiene un ángulo recto Obtusángulo: Cuando tiene un ángulo obtuso Acutángulo: Cuando sus tres ángulos son agudos Oblicuángulo: Cuando no es rectángulo. En la siguiente imagen se forman dos triángulos oblicuángulos ABD y BCD. Equiángulo: Cuando sus ángulos son iguales

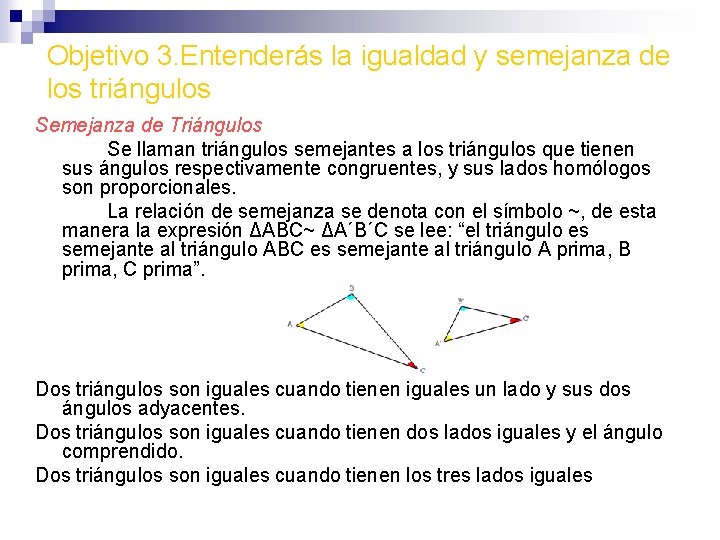

Objetivo 3. Entenderás la igualdad y semejanza de los triángulos Semejanza de Triángulos Se llaman triángulos semejantes a los triángulos que tienen sus ángulos respectivamente congruentes, y sus lados homólogos son proporcionales. La relación de semejanza se denota con el símbolo ~, de esta manera la expresión ΔABC~ ΔA´B´C se lee: “el triángulo es semejante al triángulo ABC es semejante al triángulo A prima, B prima, C prima”. Dos triángulos son iguales cuando tienen iguales un lado y sus dos ángulos adyacentes. Dos triángulos son iguales cuando tienen dos lados iguales y el ángulo comprendido. Dos triángulos son iguales cuando tienen los tres lados iguales

Teorema de Pitágoras El cuadrado construido sobre la hipotenusa de un triángulo–rectángulo es equivalente a la suma de los cuadrados construidos sobre los catetos

Objetivo 4. Recordaras la definición de bisectriz, mediatriz, mediana y altura. Bisectriz: La bisectriz de un ángulo en general y de un ángulo de un triángulo, es la semirrecta que biseca el ángulo, es decir, divide el ángulo en dos ángulos congruentes. Mediatriz: La mediatriz de un lado de un triángulo (y en general de un segmento de recta), es la recta perpendicular a ese lado en su punto medio. Mediana: La mediana de un triángulo, es el segmento de la recta que un vértice con el punto medio del lado opuesto. Altura: La altura de un triángulo es el segmento de recta perpendicular que se traza desde un vértice al lado opuesto (o a la prolongación de éste).

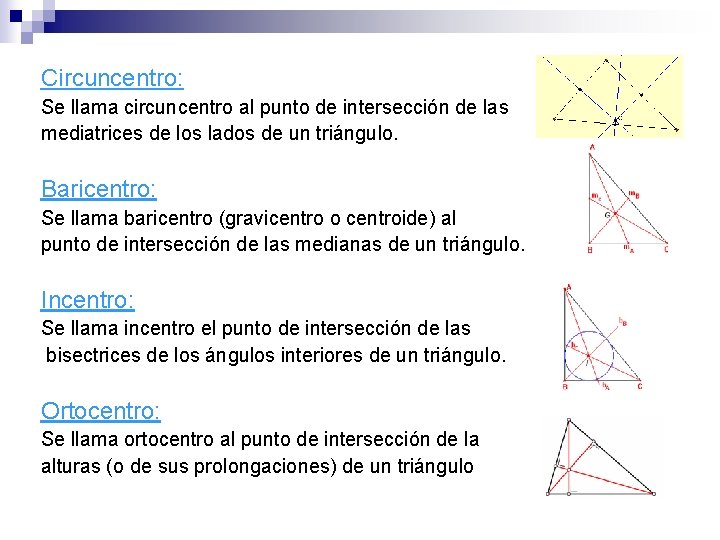

Circuncentro: Se llama circuncentro al punto de intersección de las mediatrices de los lados de un triángulo. Baricentro: Se llama baricentro (gravicentro o centroide) al punto de intersección de las medianas de un triángulo. Incentro: Se llama incentro el punto de intersección de las bisectrices de los ángulos interiores de un triángulo. Ortocentro: Se llama ortocentro al punto de intersección de la alturas (o de sus prolongaciones) de un triángulo

Área de un triángulo El área de un triángulo se define como la mitad de la base por la altura Ejemplo Hallar el área del siguiente triángulo:

Área de un triángulo rectángulo El área de un triángulo rectángulo es igual al producto de los catetos partido por 2. Ejemplo Hallar el área del triángulo rectángulo cuyos catetos miden 3 y 4 cm.

Objetivo 5. Recordaras los cuadriláteros y paralelogramos Cuadrilátero: Es un polígono de cuatro lados. Una figura cerrada cuyos límites son cuatro rectas, llamadas lados del cuadrilátero. Clasificación de los cuadriláteros Un cuadrilátero se llama trapecio si tiene dos lados paralelos Si cada lado de un cuadrilátero es igual a su opuesto, es un paralelogramo Un paralelogramo se llama rectángulo cuando sus cuatro ángulos son rectos Un paralelogramo se llama rombo cuando sus cuatro lados son iguales.

Base: Se denomina base de una figura rectilínea el lado sobre el que descansa, o se supone que descansa. El termino base se emplea a veces en un sentido mas general. En el paralelogramo, dos lados opuestos se llaman también base. Altura: Llámese altura de un paralelogramo o trapecio la longitud de la perpendicular trazada de una base a la otra. Diagonal: Se llama diagonal toda recta que une dos vértices no consecutivos de una figura rectilínea cerrada.

Área de un paralelogramo El área de un paralelogramo es igual al producto de la base por la altura. Ejemplo Encontrar el área del siguiente paralelogramo

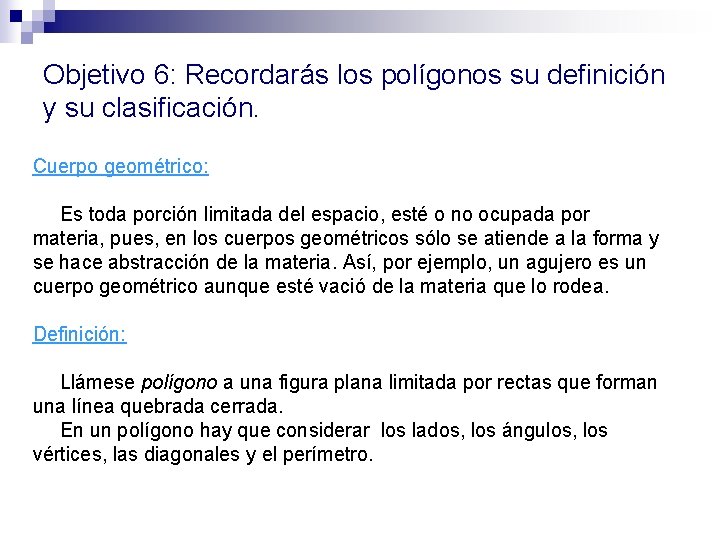

Objetivo 6: Recordarás los polígonos su definición y su clasificación. Cuerpo geométrico: Es toda porción limitada del espacio, esté o no ocupada por materia, pues, en los cuerpos geométricos sólo se atiende a la forma y se hace abstracción de la materia. Así, por ejemplo, un agujero es un cuerpo geométrico aunque esté vació de la materia que lo rodea. Definición: Llámese polígono a una figura plana limitada por rectas que forman una línea quebrada cerrada. En un polígono hay que considerar los lados, los ángulos, los vértices, las diagonales y el perímetro.

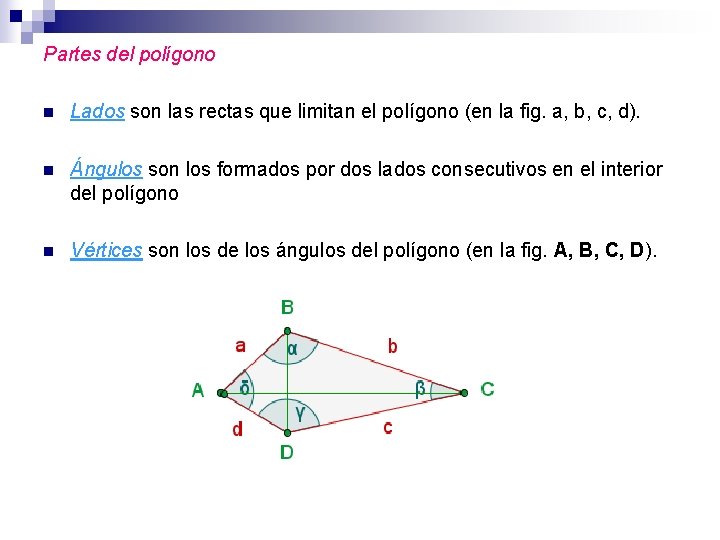

Partes del polígono n Lados son las rectas que limitan el polígono (en la fig. a, b, c, d). n Ángulos son los formados por dos lados consecutivos en el interior del polígono n Vértices son los de los ángulos del polígono (en la fig. A, B, C, D).

n Ángulos exteriores son los formados por un lado cualquiera y la prolongación del lado adyacente (en fig. el ángulo a). Cada ángulo exterior es suplemento del ángulo interior adyacente. n Diagonales son las rectas que unen dos vértices no consecutivos (la diagonal EC de fig. ).

Tipos de polígonos n Atendiendo al número de lados o ángulos, los polígonos se clasifican en triángulos, cuadriláteros, pentágonos, hexágonos, heptágonos, etc. , según el número de lados que tengan. n Los demás polígonos no tienen nombre particular; así se dice polígono de 13 lados, polígono de 20 lados, etc.

Clasificación dependiendo los ángulos: n Polígono convexo es le que tiene todos sus ángulos menores que 180° n Polígono cóncavo es el que tiene uno o varios ángulos mayores a 180°. n Polígono equilátero es el que tiene todos sus lados iguales (la Fig. 48 que es un paralelogramo).

n Polígono equiángulo es el que tiene todos sus ángulos iguales. n Polígono regular es el que a la vez es equilátero y equiángulo

Suma de los ángulos internos de un polígono. Teorema: La suma de los ángulos internos del polígono convexo es igual a (n-2)*180°, donde n es el número de lados del polígono. Ejemplos: 1) Calcule cuánto vale cada ángulo de un hexágono regular, dibújelo. Si la suma de sus ángulos internos es (6 -2)*(180°) = 720°, y como con ángulos entonces cada uno mide = 120°.

2) Calcule el ángulo (considere que se trata de un polígono regular de 11 lados). Primero se calculará cuánto mide cada ángulo del polígono y después, Aplicando el teorema de ángulo suplementario y mediante una resta se obtenga el valor de, es decir. Si la suma de los ángulos internos es igual a (11 -2)*(180°) = 1620°, por lo que cada ángulo interno vale = 147° 16’ 21. 82 ’’. Ahora + 147° 16’ 21. 82’’ = 180°, obteniendo =32° 43’ 38. 18’’. 3) Hallar el número de lados de un polígono regular cuya suma de ángulos internos es de 20 ángulos llanos. Si la suma de los ángulos internos es de: (n-2)*180° =20*180, despejando n tenemos que n = 20 + 2 = 22. Consecuentemente se trata de un polígono de 22 lados.

Suma de los ángulos exteriores de un polígono Teorema: La suma de los ángulos exteriores de un polígono es igual a 360°. Demostración: n*180° - 180°*(n - 2) = n*180° - n*180° + 360° = 360° Donde n es el número de vértices del polígono.

Ejemplos: 1)Calcular el valor de un ángulo exterior de un dodecágono regular. Sea 360° / n = 360° / 12 = 30°. 2) ¿Cuántos lados tiene un polígono regular cuyo ángulo exterior es igual a 45°? Si 360° / n = 45°, entonces n = 360° / 45° = 8 lados. 3) ¿Cuántos lados tiene un polígono regular cuyo ángulo exterior es igual a 22. 5°? Si 360° / n = 22. 5°, entonces n = 360° / 22. 5° = 16 lados.

Diagonal: Son los segmentos que determinan dos vértices no consecutivos. Número de diagonales de un polígono. Si n es el número de lados de un polígono entonces el número de diagonales es:

Ejemplos: 1) Calcular el número de diagonales de un polígono de 25 lados. Aplicando la fórmula , se tiene que numero de diagonales es 275. 2)¿cuántos lados tendrá un polígono de 54 diagonales? Despejando en la formula a n, se tiene que n*(n-3) = 2*54, entonces se obtiene la ecuación n 2 -3 n-108 = 0, donde n tiene un valor de 12.

3) Dibuje un eneánogo y sus diagonales, y aplicando la formula verifique el número de diagonales. Donde el número de diagonales es = 27.

Polígonos regulares Definición: Es aquel que tiene todos sus lados y sus ángulos iguales. Perímetro: Es la suma de la longitud de los lados del polígono. Para los polígonos regulares, el perímetro es igual a n*l, donde n = número de lados y l = la longitud de un lado. Ejemplos: 1) Calcule cuánto vale el perímetro de un dodecágono regular, se un lado mide 4. 8 cm. Se tendría que P = 4. 8 * 12 = 57. 6 cm. 2) ¿Cuánto vale el perímetro de un triángulo isóceles cuya altura es de 4 cm. y su base es de 6 cm. ? Si h = = 4, entonces x = 5, y P = 3* 5 = 15.

Apotema: Es la distancia entre el centro y cualquiera de los lados del polígono regular. Área de un polígono regular:

Ejemplos: 1) Calcule el área del siguiente hexágono regular. Aplicando la fórmula, se tiene que perímetro = 6*12 = 72, entonces A = = 302. 4 cm 2 2) ¿Cuánto vale la apotema de un pentágono regular cuya área es 30 cm y un lado mide 3 cm? Despejando el la fórmula el valor de apotema se tiene que: Apotema = = = 4 cm

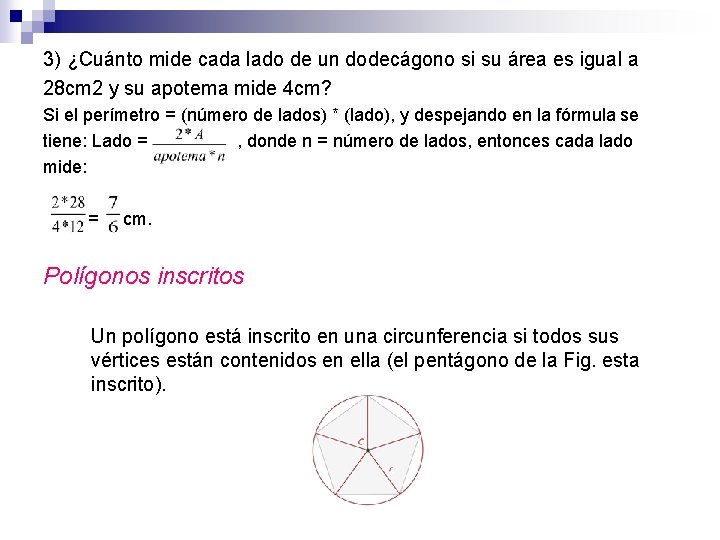

3) ¿Cuánto mide cada lado de un dodecágono si su área es igual a 28 cm 2 y su apotema mide 4 cm? Si el perímetro = (número de lados) * (lado), y despejando en la fórmula se tiene: Lado = , donde n = número de lados, entonces cada lado mide: = cm. Polígonos inscritos Un polígono está inscrito en una circunferencia si todos sus vértices están contenidos en ella (el pentágono de la Fig. esta inscrito).

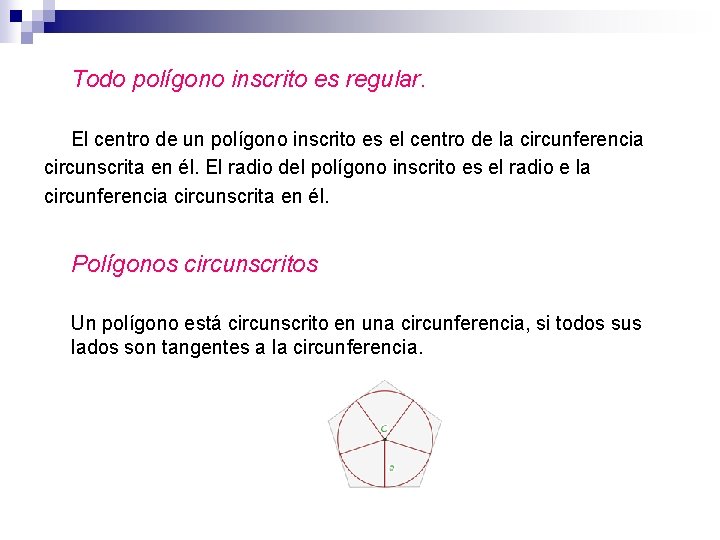

Todo polígono inscrito es regular. El centro de un polígono inscrito es el centro de la circunferencia circunscrita en él. El radio del polígono inscrito es el radio e la circunferencia circunscrita en él. Polígonos circunscritos Un polígono está circunscrito en una circunferencia, si todos sus lados son tangentes a la circunferencia.

El polígono circunscrito toca en el punto medio de cada lado a la circunferencia inscrita. El centro de la circunferencia inscrita equidista de todos lados del polígono circunscrito. La apotema del polígono circunscrito es el radio de la circunferencia inscrita. Relación entre dos polígonos Dos polígonos son mutuamente equiángulos si los ángulos de uno son respectivamente iguales a los del otro, tomados en un mismo orden; son mutuamente equiláteros si los lados de uno son respectivamente iguales a los del otro, tomados en un mismo orden. Dos polígonos son iguales si son a la vez mutuamente equiángulos y mutuamente equiláteros, puesto que pueden hacerse coincidir en todas sus partes.

Objetivo 7: Recordarás la circunferencia, el círculo y sus características. Circunferencia y círculo Círculo: Lámase círculo a una figura plana limitada por una curva cerrada cuyos puntos equidistan de un punto inferior llamado centro, dicha curva se llama circunferencia. Circunferencia: La circunferencia de un círculo es la curva que lo limita; a su vez divide al plano que lo contiene en 2 pares: una interior, que es el círculo, y otra exterior. Es el lugar geométrico de todos los puntos de un plano equidistantes de un punto fijo del plano al centro

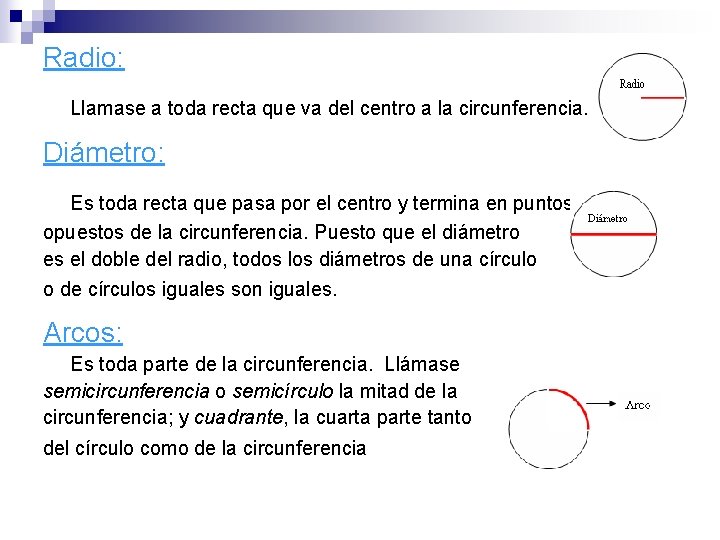

Radio: Llamase a toda recta que va del centro a la circunferencia. Diámetro: Es toda recta que pasa por el centro y termina en puntos opuestos de la circunferencia. Puesto que el diámetro es el doble del radio, todos los diámetros de una círculo o de círculos iguales son iguales. Arcos: Es toda parte de la circunferencia. Llámase semicircunferencia o semicírculo la mitad de la circunferencia; y cuadrante, la cuarta parte tanto del círculo como de la circunferencia

Cuerda: Toda recta que une los extremos de un arco Ángulo central: Con respecto a un círculo cualquiera, ángulo central es todo ángulo cuyo vértice está en el centro del círculo. Dícese que un ángulo central es subtendido por el arco de círculo comprendido entre sus lados, y que éstos interceptan ese arco. Secantes y tangentes Secante: Es toda recta que corta la circunferencia

Tangente: Llámese tangente a un círculo, una recta de longitud ilimitada que tiene con la circunferencia un punto en común y sólo uno. Teorema: Si de un punto exterior a un círculo se trazan dos tangentes al círculo, las tangentes son iguales y forman ángulos iguales con la recta trazada del mismo punto al centro del círculo. Ángulo inscrito: Es aquel cuyo vértice está en una circunferencia y cuyos lados son cuerdas.

Longitud de la circunferencia: Es el menor de los números mayores que el perímetro de cualquier polígono inscrito en la circunferencia. Circunferencia: La circunferencia L del círculo esta dada por: Área del círculo: El área del círculo es igual a A= Área del sector circular: Es la parte del círculo limitada por dos radios y su arco correspondiente.

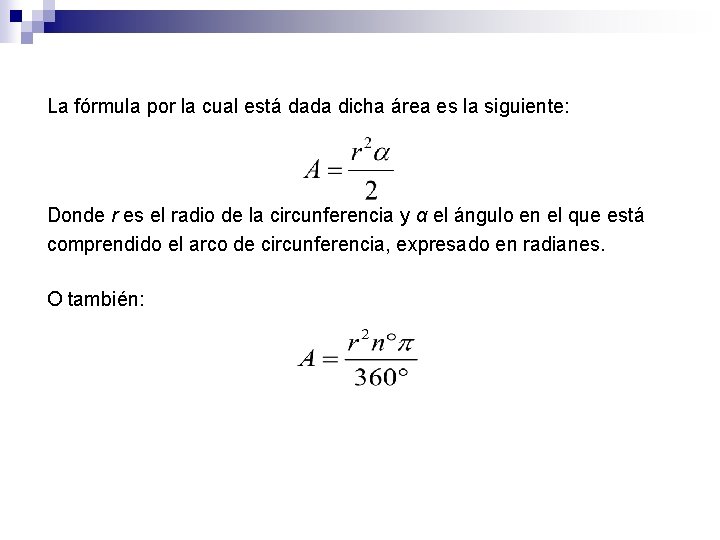

La fórmula por la cual está dada dicha área es la siguiente: Donde r es el radio de la circunferencia y α el ángulo en el que está comprendido el arco de circunferencia, expresado en radianes. O también:

Ejemplos: 1) Calcula cuánto vale la longitud de la circunferencia si el radio vale 4. 5 cm. Considerando que longitud de circunferencia es , sustituyendo el valor de r, se tiene que L= 2 *(4. 5) = 28. 27433 cm. 2) Si la longitud de circunferencia vale 11. 8 cm. , ¿Cuánto vale su respectivo radio? De la formula de longitud de circunferencia se despeja a r, teniendo Que: = 1. 878 cm.

3) Calcular cuánto vale el área de un circulo que tiene como radio 3. 8 cm. Si A= , entonces sustituyendo A= , A = 45. 364597 4) Sea 6. 4 cm 2. el área de un círculo, diga cuánto vale su respectivo radio. Se despeja de la fórmula de área la constante r, teniendo: = 1. 42729. 5) Determine cuándo vale el área del sector circular, si el radio es igual a 5 cm. y el ángulo que lo comprende es de 35°. Si , sustituyendo se tiene que , A= 7. 6358 cm 2
