UNIDAD 7 Rotacin de un cuerpo alrededor de
- Slides: 56
UNIDAD 7: Rotación de un cuerpo alrededor de un eje fijo 7 -1 Movimiento curvilíneo - Energía cinética de rotación. 7 -2 Cálculo de momentos de inercia. Teorema de los ejes paralelos, aplicaciones. 7 -3 Momento de torsión. 7 -4 Momento de torsión y aceleración angular de un cuerpo rígido respecto de un eje fijo. 7 -5 Trabajo y Energía Cinética en movimiento de rotación. 7 -6 Energía cinética de rotación y traslación de un objeto rígido. 7 -7 Cantidad de movimiento angular de una partícula y de un sistema de partículas. 7 -8 Cantidad de movimiento angular de un objeto rígido que gira. 7 -9 Conservación de la cantidad de movimiento angular.
3 -7 Movimiento curvilíneo. Aceleración angular y tangencial arenam e. D ne euq ralimis is , . A. U. R. M : etnatsnoc se
7 -1 Energía cinética de rotación mi Ya vimos que: O
7 -1 Energía cinética de rotación A la cantidad: MOMENTO DE INERCIA I mi Por lo tanto, podemos escribir O

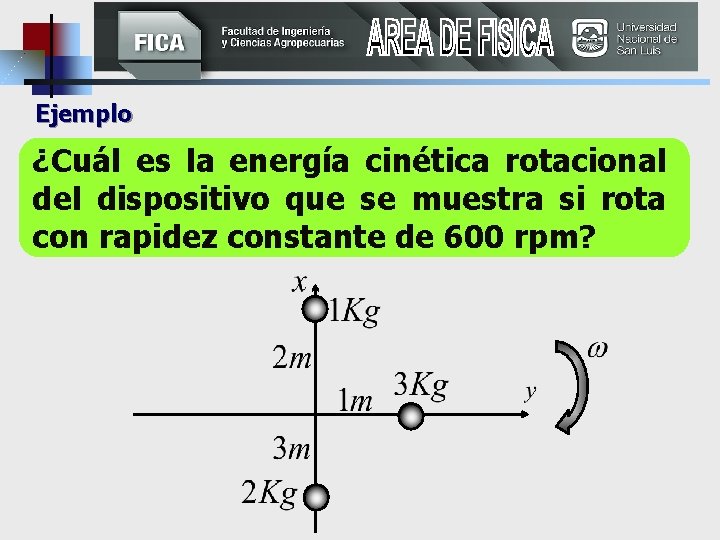

Ejemplo ¿Cuál es la energía cinética rotacional del dispositivo que se muestra si rota con rapidez constante de 600 rpm?
7 -2 Cálculo de momentos de inercia. Teorema de los ejes paralelos, aplicaciones. Cuando: n m 0 Sabiendo que:
Momento de inercia de un cilindro solido
Momento de inercia de un cilindro solido
Momento de inercia, aplicaciones.
Teorema de Steiner
Teorema de Steiner TEOREMA DE STEINER Ó TEOREMA DE LOS EJES PARALELOS
Teorema de Steiner EJEMPLO: MOMENTO DE INERCIA DE BARRA RÍGIDA UNIFORME DE MASA M Y LONGITUD L RESPECTO A EJE QUE PASA POR UNO DE SUS EXTREMOS

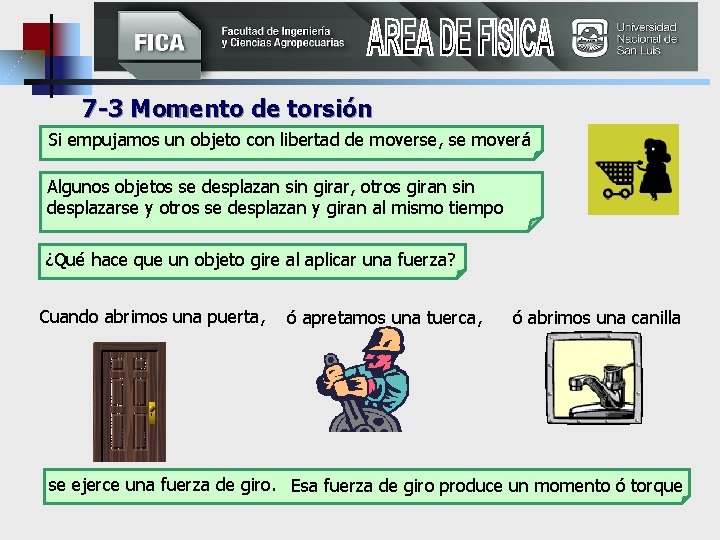

7 -3 Momento de torsión Si empujamos un objeto con libertad de moverse, se moverá Algunos objetos se desplazan sin girar, otros giran sin desplazarse y otros se desplazan y giran al mismo tiempo ¿Qué hace que un objeto gire al aplicar una fuerza? Cuando abrimos una puerta, ó apretamos una tuerca, ó abrimos una canilla se ejerce una fuerza de giro. Esa fuerza de giro produce un momento ó torque
7 -3 Momento de torsión Si queremos que un objeto se mueva Aplicamos una FUERZA LAS FUERZAS TIENDEN A MOVER LOS OBJETOS Si queremos que un objeto gire Aplicamos un TORQUE LOS TORQUES TIENDEN A ROTAR LOS OBJETOS
7 -3 Momento de torsión El Torque se produce cuando la fuerza se aplica con “apalancamiento” “Apalancamiento” ó palanca es el vínculo que hay entre la fuerza aplicada y el punto respecto al que gira el objeto palanca Nunca tiraríamos de la perilla hacia el costado F bisagra 90° La experiencia nos indica que si la fuerza la hacemos con un ángulo de 90°, el resultado será mas efectivo
Ya vimos que si la fuerza la hacemos con un ángulo de 90°, el resultado será mas efectivo Ahora, ¿Cómo influye la distancia entre el eje de giro y el punto de contacto de la fuerza? . Es decir la distancia del brazo de palanca aún más momento F fuerza d más momento d fuerza Aunque la magnitud de la fuerza sea la misma, el momento es distinto en cada caso. Momento = brazo de palanca x fuerza d fuerza
7 -3 Momento de torsión P O Brazo de palanca Línea de acción de la fuerza
7 -3 Momento de torsión O P
Signo del momento Se le asigna el signo positivo (+), cuando el momento de la fuerza hace que el cuerpo gire en sentido contrario a las agujas del reloj Se le asigna signo negativo (-), cuando el momento de la fuerza hace girar al cuerpo en sentido horario. O O
Momento de fuerzas concurrentes P O
Momento de fuerzas concurrentes P O El momento de la resultante de dos o mas fuerzas concurrentes a un punto contenido en un plano de las mismas, es igual a la suma de los momentos de las fuerzas concurrentes, con respecto al mismo punto”.
Momento de fuerzas no concurrentes O
Ejemplo Encuentre el momento de torsión resultante en torno al eje A para la barra que se muestra abajo: El momento de torsión resultante es la suma de los momentos de torsión individuales. 20 N 300 6 m 40 N A 2 m 300 4 m t. R = t 20 + t 30 + t 40 = -40 N m -120 N m + 80 N m t. R = - 80 N m Sentido de las manecillas del reloj
7 -4 Momento de torsión y aceleración angular de un cuerpo rígido respecto de un eje fijo m O
7 -4 Momento de torsión y aceleración angular de un cuerpo rígido respecto de un eje fijo Eje z r dm

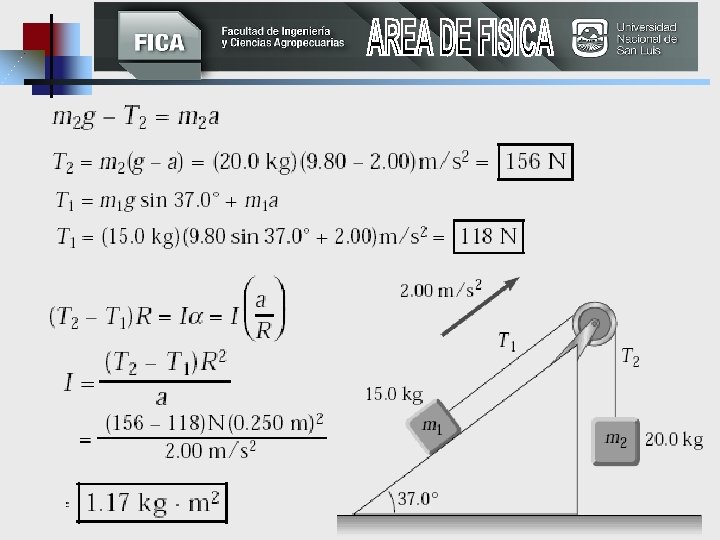

Dos bloques, como muestra la figura, están conectados por una cuerda de masa despreciable que pasa por una polea de radio 0, 25 m y un momento de inercia I. El bloque sobre el plano inclinado sin fricción esta subiendo con una aceleración constante . Determinar las tensiones de las dos partes de la cuerda y el momento de inercia de la polea
a

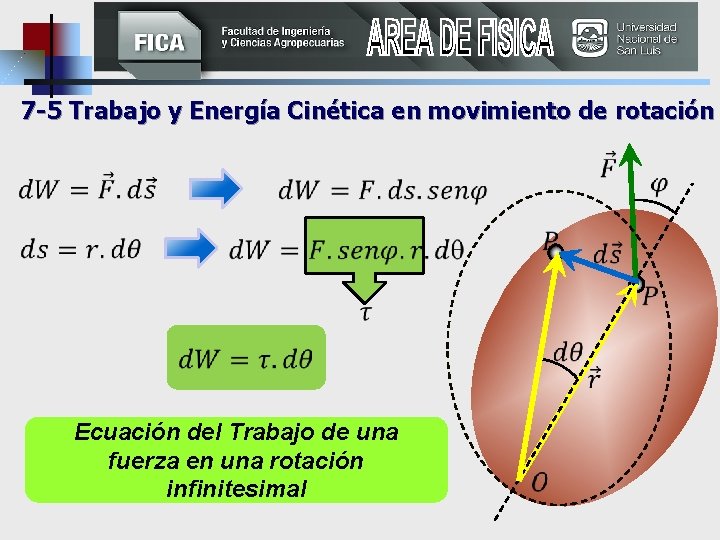

7 -5 Trabajo y Energía Cinética en movimiento de rotación Ecuación del Trabajo de una fuerza en una rotación infinitesimal
7 -5 Trabajo y Energía Cinética en movimiento de rotación Ya vimos que: Reordenando: Teorema del Trabajo y la Energía Cinética para la rotación

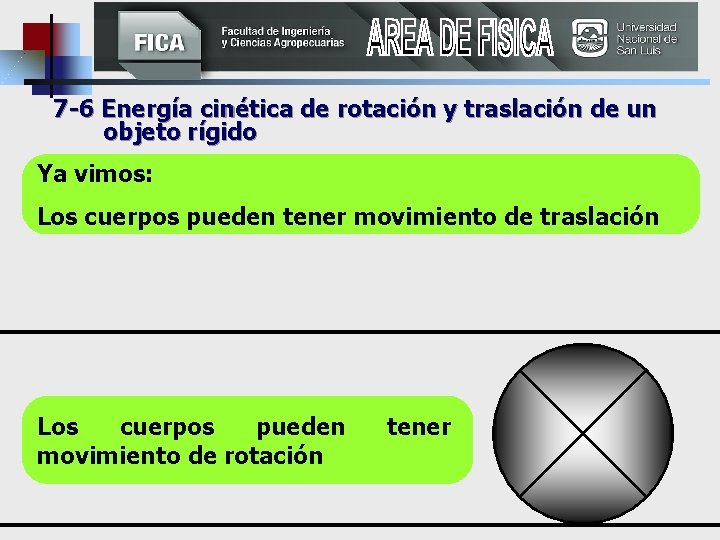

7 -6 Energía cinética de rotación y traslación de un objeto rígido Ya vimos: Los cuerpos pueden tener movimiento de traslación Los cuerpos pueden movimiento de rotación tener
7 -6 Energía cinética de rotación y traslación de un objeto rígido Pero generalmente: Los cuerpos tienen movimiento de traslación y rotación simultáneamente Un caso interesante es el movimiento con “rodadura sin deslizamiento”
7 -6 Energía cinética de rotación y traslación de un objeto rígido Un caso interesante es el movimiento con “rodadura sin deslizamiento” La velocidad en cada punto, se obtiene con la suma de los dos movimientos superpuestos

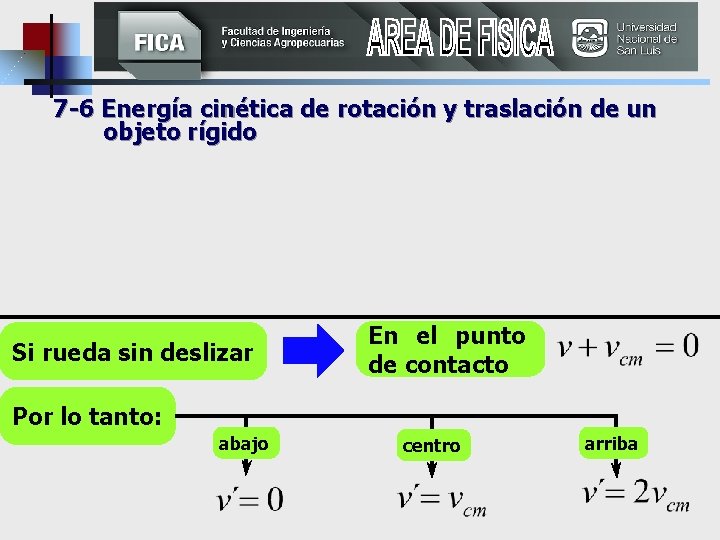

7 -6 Energía cinética de rotación y traslación de un objeto rígido Si rueda sin deslizar En el punto de contacto Por lo tanto: abajo centro arriba

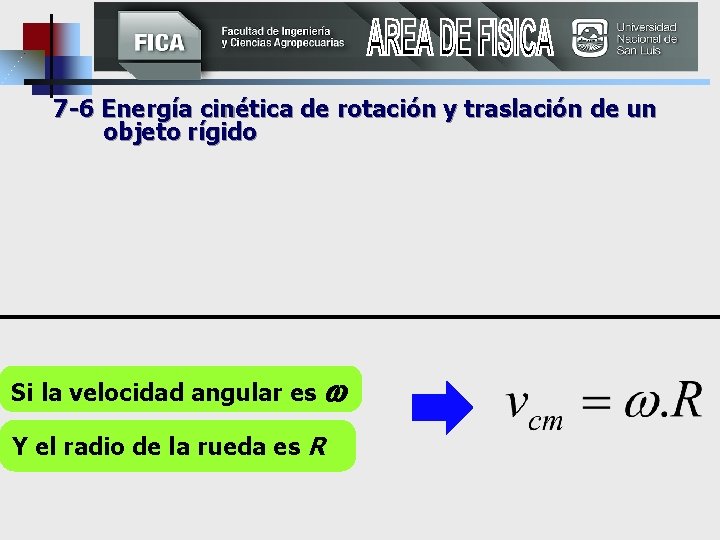

7 -6 Energía cinética de rotación y traslación de un objeto rígido Si la velocidad angular es Y el radio de la rueda es R
Energía cinética de rotación y traslación Ya vimos que

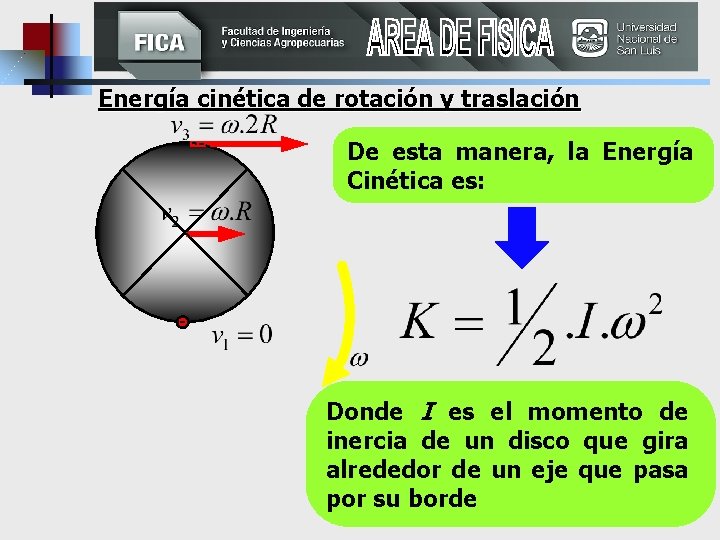

Energía cinética de rotación y traslación De esta manera, la Energía Cinética es: Donde I es el momento de inercia de un disco que gira alrededor de un eje que pasa por su borde
Energía cinética de rotación y traslación Aplicando el Teorema de Steiner (de los ejes paralelos)
Energía cinética de rotación y traslación Aplicando distributiva recordando

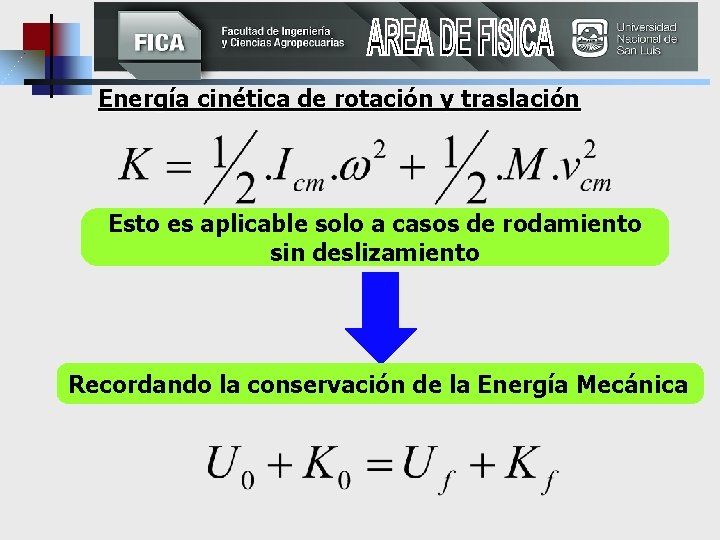

Energía cinética de rotación y traslación Esto es aplicable solo a casos de rodamiento sin deslizamiento Recordando la conservación de la Energía Mecánica
Energía cinética de rotación y traslación conservación de la Energía Mecánica para cuerpos que ruedan sin deslizarse.
Ejemplo
Ejemplo
7 -7 Cantidad de movimiento angular de una partícula y de un sistema de partículas Cantidad de movimiento lineal Cantidad de movimiento angular Módulo
7 -7 Cantidad de movimiento angular de una partícula y de un sistema de partículas Recordando y
Para un sistema de partículas: A medida que pasa el tiempo El torque asociado a fuerzas internas es cero

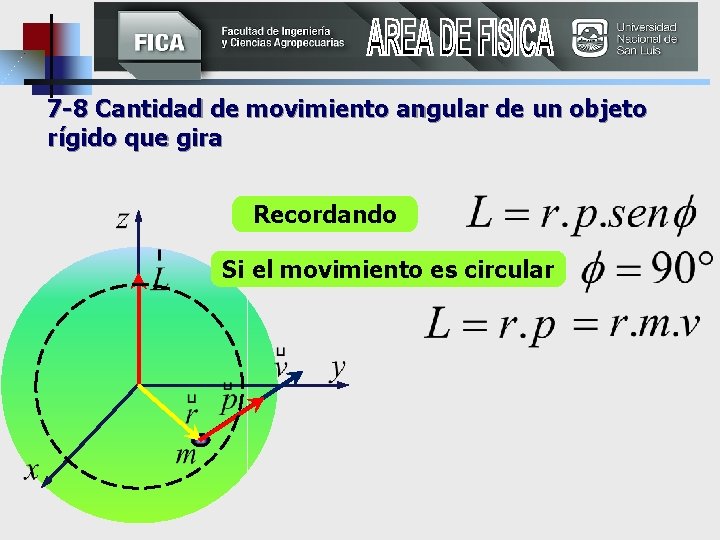

7 -8 Cantidad de movimiento angular de un objeto rígido que gira Recordando Si el movimiento es circular
Recordando Si el movimiento es circular Considerando un cuerpo rígido
Sumando tenemos la cantidad de movimiento angular total del cuerpo Como =cte Cantidad de movimiento angular para un cuerpo rígido que gira alrededor de un eje de simetría
7 -9 Conservación de la cantidad de movimiento angular Recordando Si el torque neto es cero Cuando el torque neto externo que actúa en un sistema es cero, la cantidad de movimiento angular total permanece constante
La conservación de la cantidad de movimiento angular es una ley de conservación universal, válidas en todas las escalas, desde los sistemas atómicos y nucleares , hasta los movimientos de las galaxias •

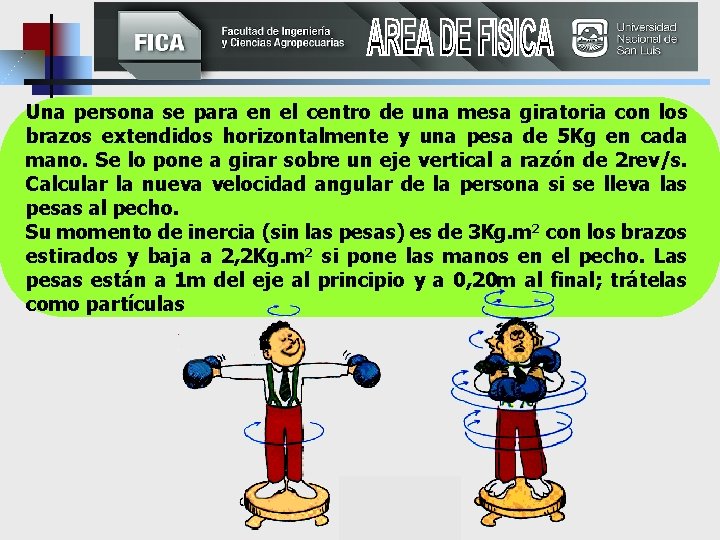

Una persona se para en el centro de una mesa giratoria con los brazos extendidos horizontalmente y una pesa de 5 Kg en cada mano. Se lo pone a girar sobre un eje vertical a razón de 2 rev/s. Calcular la nueva velocidad angular de la persona si se lleva las pesas al pecho. Su momento de inercia (sin las pesas) es de 3 Kg. m 2 con los brazos estirados y baja a 2, 2 Kg. m 2 si pone las manos en el pecho. Las pesas están a 1 m del eje al principio y a 0, 20 m al final; trátelas como partículas
