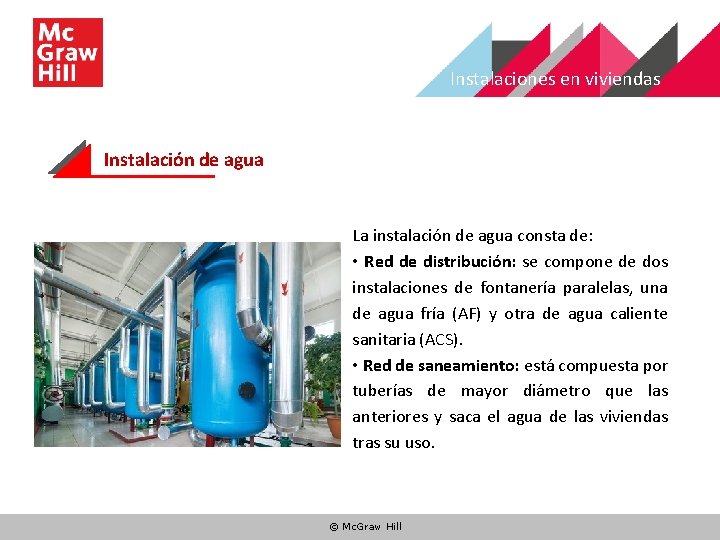

Instalaciones en viviendas Instalación de agua La instalación de agua consta de: • Red de distribución: se compone de dos instalaciones de fontanería paralelas, una de agua fría (AF) y otra de agua caliente sanitaria (ACS). • Red de saneamiento: está compuesta por tuberías de mayor diámetro que las anteriores y saca el agua de las viviendas tras su uso. © Mc. Graw Hill

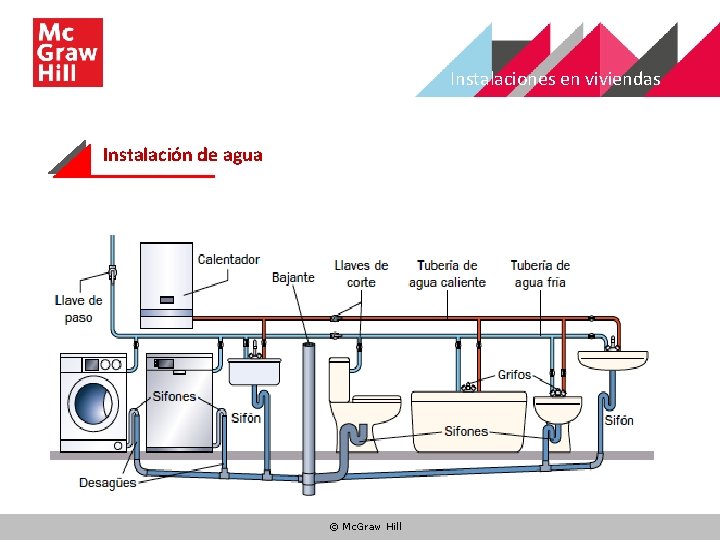

Instalaciones en viviendas Instalación de agua © Mc. Graw Hill

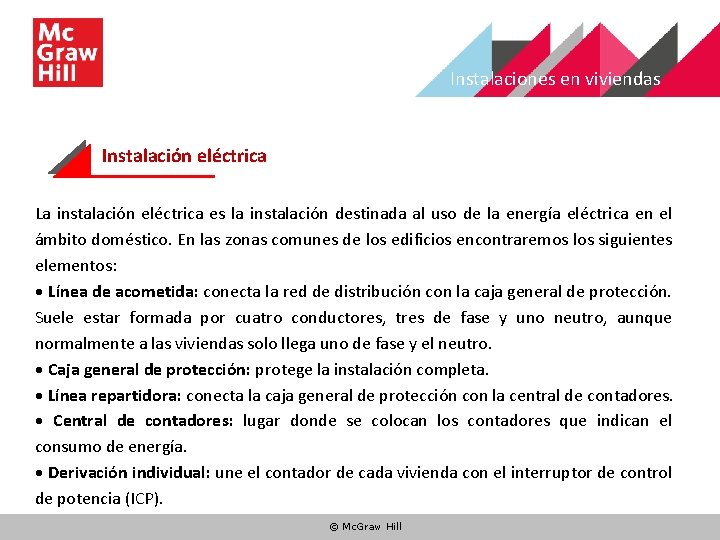

Instalaciones en viviendas Instalación eléctrica La instalación eléctrica es la instalación destinada al uso de la energía eléctrica en el ámbito doméstico. En las zonas comunes de los edificios encontraremos los siguientes elementos: • Línea de acometida: conecta la red de distribución con la caja general de protección. Suele estar formada por cuatro conductores, tres de fase y uno neutro, aunque normalmente a las viviendas solo llega uno de fase y el neutro. • Caja general de protección: protege la instalación completa. • Línea repartidora: conecta la caja general de protección con la central de contadores. • Central de contadores: lugar donde se colocan los contadores que indican el consumo de energía. • Derivación individual: une el contador de cada vivienda con el interruptor de control de potencia (ICP). © Mc. Graw Hill

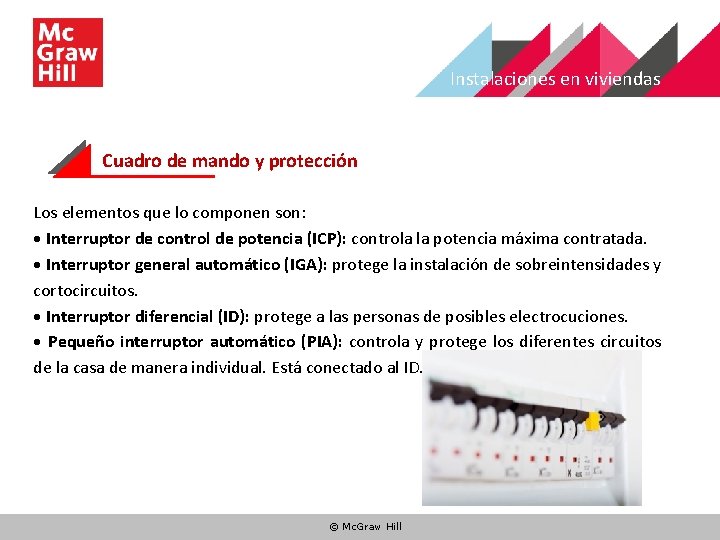

Instalaciones en viviendas Cuadro de mando y protección Los elementos que lo componen son: • Interruptor de control de potencia (ICP): controla la potencia máxima contratada. • Interruptor general automático (IGA): protege la instalación de sobreintensidades y cortocircuitos. • Interruptor diferencial (ID): protege a las personas de posibles electrocuciones. • Pequeño interruptor automático (PIA): controla y protege los diferentes circuitos de la casa de manera individual. Está conectado al ID. © Mc. Graw Hill

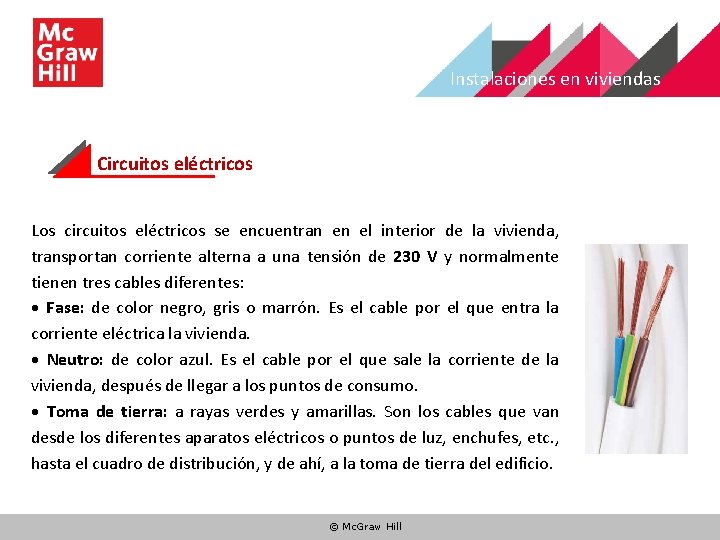

Instalaciones en viviendas Circuitos eléctricos Los circuitos eléctricos se encuentran en el interior de la vivienda, transportan corriente alterna a una tensión de 230 V y normalmente tienen tres cables diferentes: • Fase: de color negro, gris o marrón. Es el cable por el que entra la corriente eléctrica la vivienda. • Neutro: de color azul. Es el cable por el que sale la corriente de la vivienda, después de llegar a los puntos de consumo. • Toma de tierra: a rayas verdes y amarillas. Son los cables que van desde los diferentes aparatos eléctricos o puntos de luz, enchufes, etc. , hasta el cuadro de distribución, y de ahí, a la toma de tierra del edificio. © Mc. Graw Hill

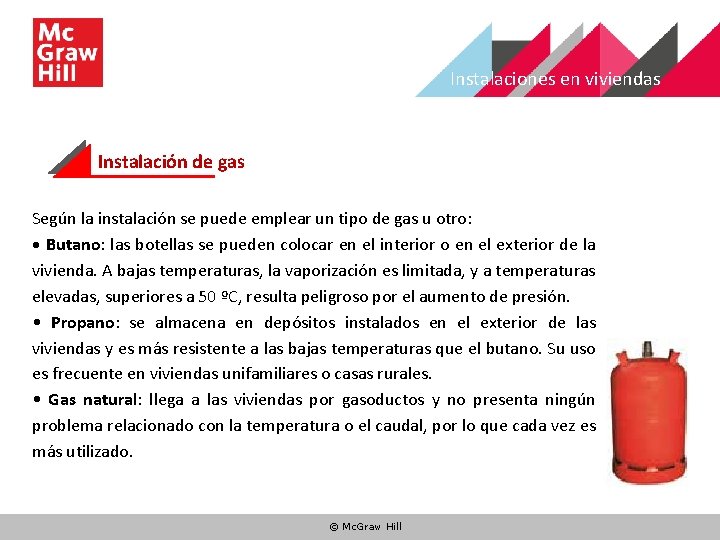

Instalaciones en viviendas Instalación de gas Según la instalación se puede emplear un tipo de gas u otro: • Butano: las botellas se pueden colocar en el interior o en el exterior de la vivienda. A bajas temperaturas, la vaporización es limitada, y a temperaturas elevadas, superiores a 50 ºC, resulta peligroso por el aumento de presión. • Propano: se almacena en depósitos instalados en el exterior de las viviendas y es más resistente a las bajas temperaturas que el butano. Su uso es frecuente en viviendas unifamiliares o casas rurales. • Gas natural: llega a las viviendas por gasoductos y no presenta ningún problema relacionado con la temperatura o el caudal, por lo que cada vez es más utilizado. © Mc. Graw Hill

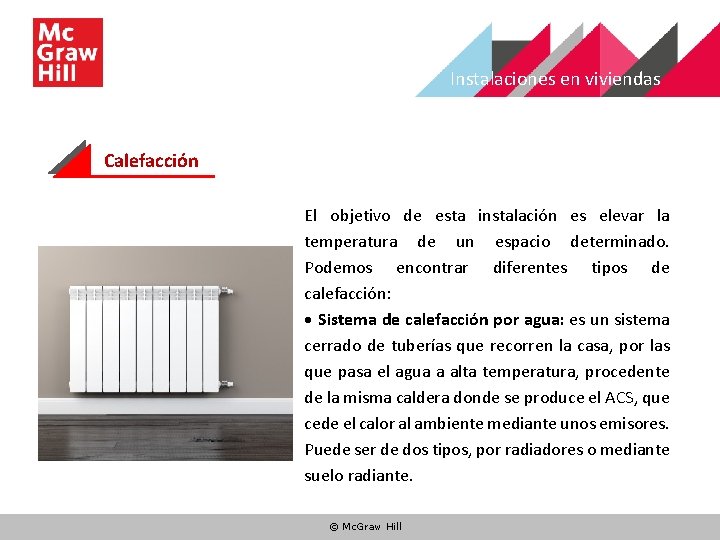

Instalaciones en viviendas Calefacción El objetivo de esta instalación es elevar la temperatura de un espacio determinado. Podemos encontrar diferentes tipos de calefacción: • Sistema de calefacción por agua: es un sistema cerrado de tuberías que recorren la casa, por las que pasa el agua a alta temperatura, procedente de la misma caldera donde se produce el ACS, que cede el calor al ambiente mediante unos emisores. Puede ser de dos tipos, por radiadores o mediante suelo radiante. © Mc. Graw Hill

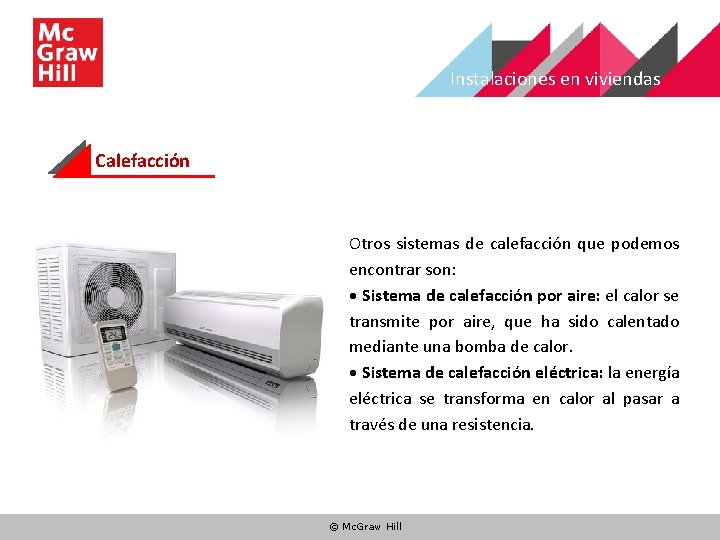

Instalaciones en viviendas Calefacción Otros sistemas de calefacción que podemos encontrar son: • Sistema de calefacción por aire: el calor se transmite por aire, que ha sido calentado mediante una bomba de calor. • Sistema de calefacción eléctrica: la energía eléctrica se transforma en calor al pasar a través de una resistencia. © Mc. Graw Hill

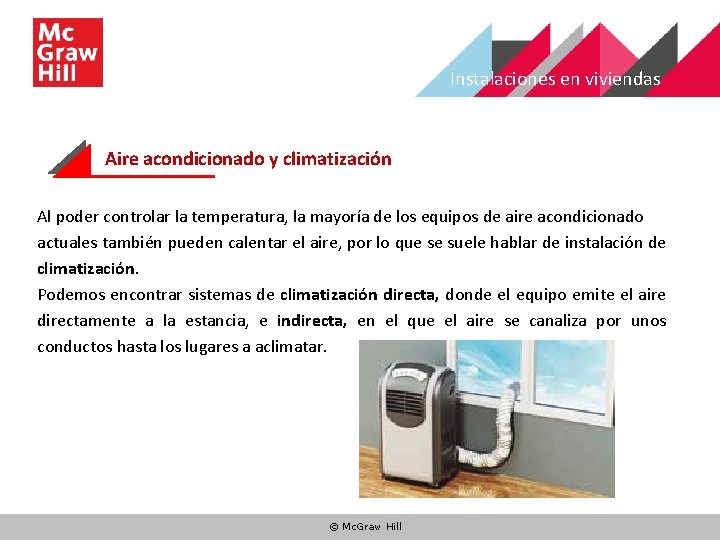

Instalaciones en viviendas Aire acondicionado y climatización Al poder controlar la temperatura, la mayoría de los equipos de aire acondicionado actuales también pueden calentar el aire, por lo que se suele hablar de instalación de climatización. Podemos encontrar sistemas de climatización directa, donde el equipo emite el aire directamente a la estancia, e indirecta, en el que el aire se canaliza por unos conductos hasta los lugares a aclimatar. © Mc. Graw Hill

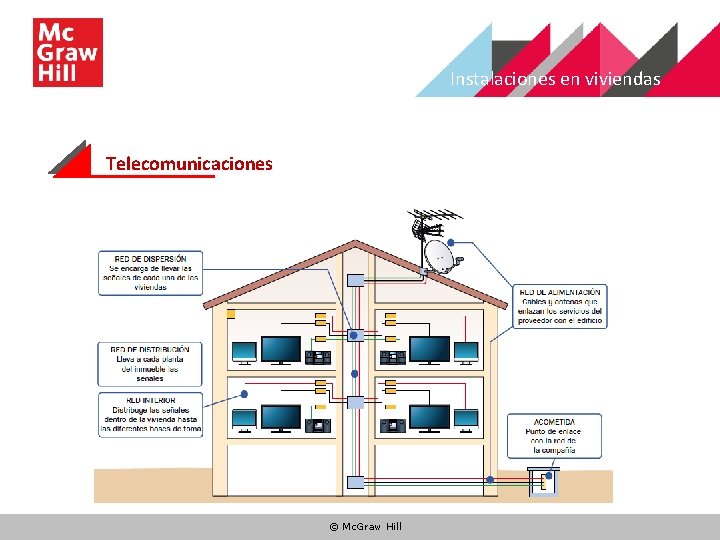

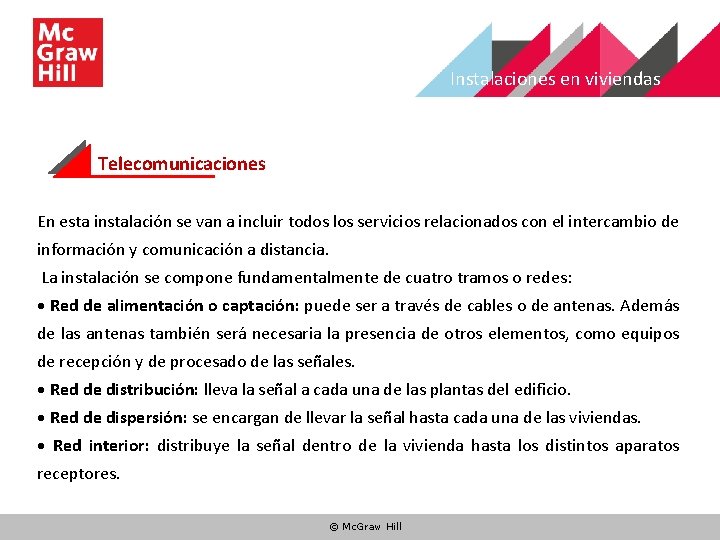

Instalaciones en viviendas Telecomunicaciones En esta instalación se van a incluir todos los servicios relacionados con el intercambio de información y comunicación a distancia. La instalación se compone fundamentalmente de cuatro tramos o redes: • Red de alimentación o captación: puede ser a través de cables o de antenas. Además de las antenas también será necesaria la presencia de otros elementos, como equipos de recepción y de procesado de las señales. • Red de distribución: lleva la señal a cada una de las plantas del edificio. • Red de dispersión: se encargan de llevar la señal hasta cada una de las viviendas. • Red interior: distribuye la señal dentro de la vivienda hasta los distintos aparatos receptores. © Mc. Graw Hill

Instalaciones en viviendas Telecomunicaciones © Mc. Graw Hill

Instalaciones en viviendas Domótica Son los sistemas capaces de automatizar y controlar algunos servicios de una vivienda como la iluminación, la climatización, las ventanas y cerramientos, o la seguridad, mejorando de esta manera la calidad de vida de los usuarios. © Mc. Graw Hill

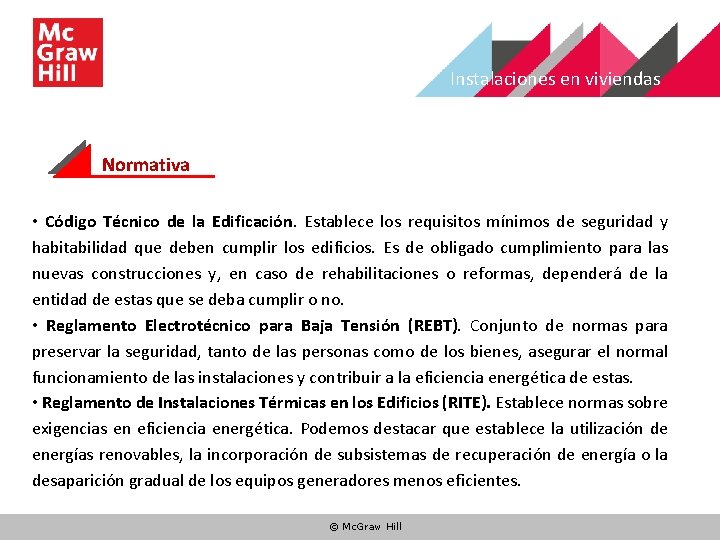

Instalaciones en viviendas Normativa • Código Técnico de la Edificación. Establece los requisitos mínimos de seguridad y habitabilidad que deben cumplir los edificios. Es de obligado cumplimiento para las nuevas construcciones y, en caso de rehabilitaciones o reformas, dependerá de la entidad de estas que se deba cumplir o no. • Reglamento Electrotécnico para Baja Tensión (REBT). Conjunto de normas para preservar la seguridad, tanto de las personas como de los bienes, asegurar el normal funcionamiento de las instalaciones y contribuir a la eficiencia energética de estas. • Reglamento de Instalaciones Térmicas en los Edificios (RITE). Establece normas sobre exigencias en eficiencia energética. Podemos destacar que establece la utilización de energías renovables, la incorporación de subsistemas de recuperación de energía o la desaparición gradual de los equipos generadores menos eficientes. © Mc. Graw Hill

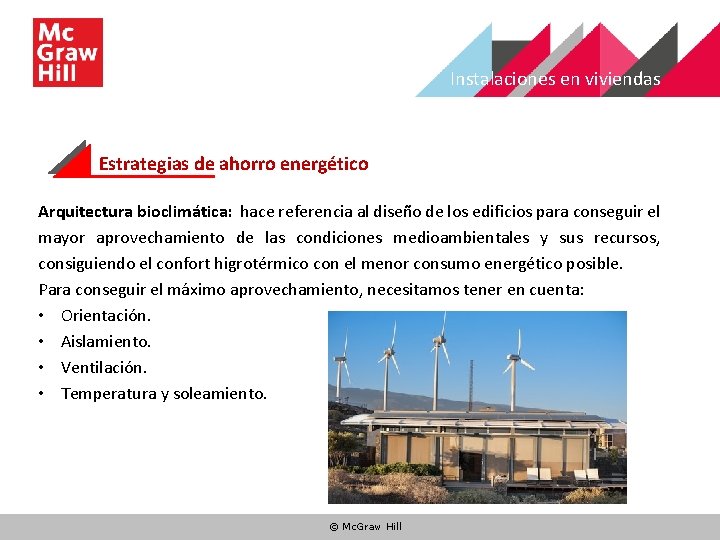

Instalaciones en viviendas Estrategias de ahorro energético Arquitectura bioclimática: hace referencia al diseño de los edificios para conseguir el mayor aprovechamiento de las condiciones medioambientales y sus recursos, consiguiendo el confort higrotérmico con el menor consumo energético posible. Para conseguir el máximo aprovechamiento, necesitamos tener en cuenta: • Orientación. • Aislamiento. • Ventilación. • Temperatura y soleamiento. © Mc. Graw Hill

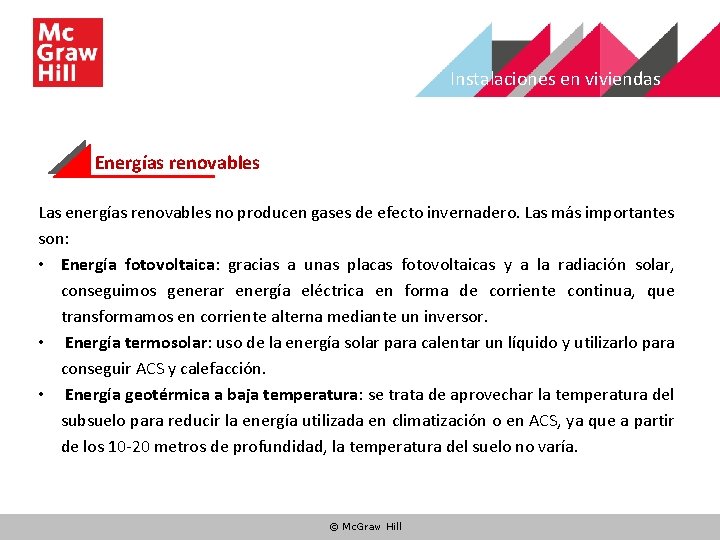

Instalaciones en viviendas Energías renovables Las energías renovables no producen gases de efecto invernadero. Las más importantes son: • Energía fotovoltaica: gracias a unas placas fotovoltaicas y a la radiación solar, conseguimos generar energía eléctrica en forma de corriente continua, que transformamos en corriente alterna mediante un inversor. • Energía termosolar: uso de la energía solar para calentar un líquido y utilizarlo para conseguir ACS y calefacción. • Energía geotérmica a baja temperatura: se trata de aprovechar la temperatura del subsuelo para reducir la energía utilizada en climatización o en ACS, ya que a partir de los 10 -20 metros de profundidad, la temperatura del suelo no varía. © Mc. Graw Hill

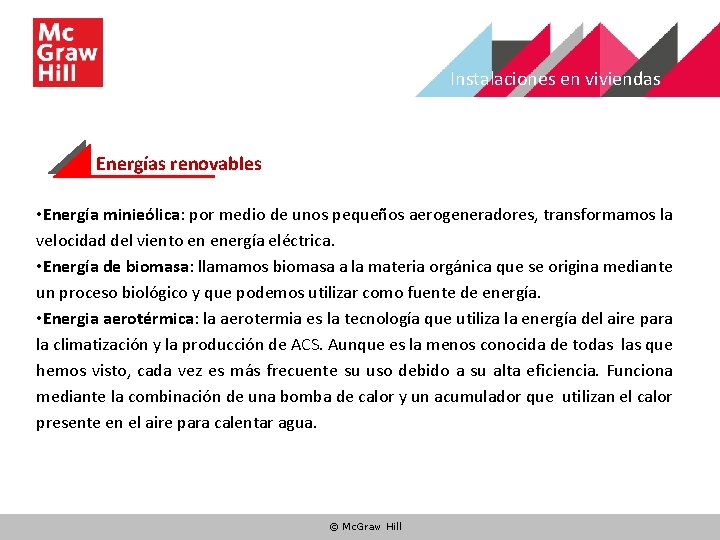

Instalaciones en viviendas Energías renovables • Energía minieólica: por medio de unos pequeños aerogeneradores, transformamos la velocidad del viento en energía eléctrica. • Energía de biomasa: llamamos biomasa a la materia orgánica que se origina mediante un proceso biológico y que podemos utilizar como fuente de energía. • Energia aerotérmica: la aerotermia es la tecnología que utiliza la energía del aire para la climatización y la producción de ACS. Aunque es la menos conocida de todas las que hemos visto, cada vez es más frecuente su uso debido a su alta eficiencia. Funciona mediante la combinación de una bomba de calor y un acumulador que utilizan el calor presente en el aire para calentar agua. © Mc. Graw Hill

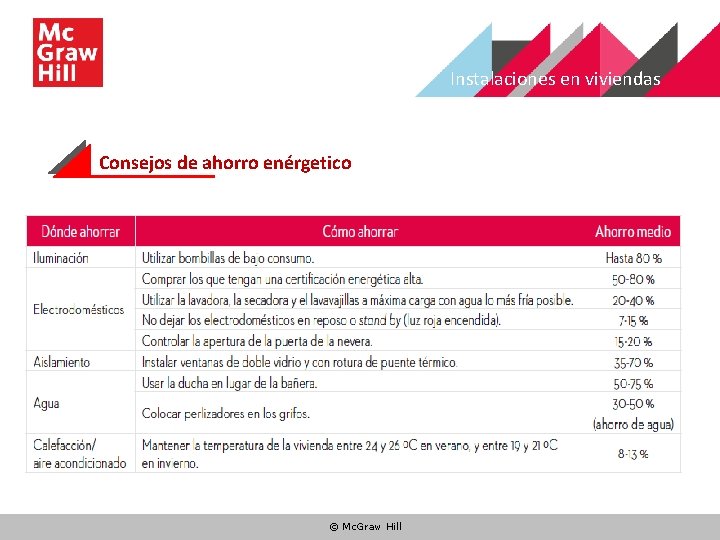

Instalaciones en viviendas Consejos de ahorro enérgetico © Mc. Graw Hill
