unidad 1 Introduccin a las redes locales unidad

unidad 1 Introducción a las redes locales

unidad 1

unidad 1 ¿Qué es una red de área local? Sistema informático que permite la conexión entre ordenadores que se encuentran físicamente próximos entre sí. No cables Wireless LAN Recursos compartidos Beneficios Ficheros y datos compartidos Administración centralizada Tipo de cableado vs. inalámbrico Velocidad de transmisión Longitud de los cables Características Hardware que conecta los nodos Tecnología de comunicación Variedad de equipos

unidad 1 Componentes básicos de una red local Equipos terminales Son los dispositivos que inician o acaban una conversación en la red. Son los emisores o receptores de la información. Hots Tienen funcionalidad propia sin necesidad de estar conectados a una red. Servicios y protocolos Servicios: funcionalidad que proporciona un host al resto de dispositivos de la red. Protocolo: conjunto de normas que deben cumplirse para implementar dicho servicio. Servicios más comunes • DHCP. • DNS. • Servicios de impresión. Para que la información pueda transcurrir correctamente desde el origen hasta su destino, es importante que los equipos hablen el mismo lenguaje o protocolo.

unidad 1 Componentes básicos de una red local Medios de transmisión Material a través del cual viajan los paquetes de datos que constituyen la información que circula por la red. Materiales • Cable telefónico. • Cable coaxial. • Cable UTP. • Cable STP. • Fibra óptica. Elementos de conexión Dispositivos físicos por los que realmente se realiza la conectividad con la red. Tarjeta de red Conectores Antenas

unidad 1 Componentes básicos de una red local Equipos intermedios Son los nodos de una red local que aparecen colocados entre los equipos terminales y la conexión de estos a Internet. Tipos Funciones Repetición señales de red. de Enrutamiento de paquetes entre redes distintas. Concentración de dispositivos de red Concentradores o hubs. Puentes o bridges. Conmutadores o switches. Enrutadores o routers. Cortafuegos o firewall. Módem. Otros elementos Cablemódem.

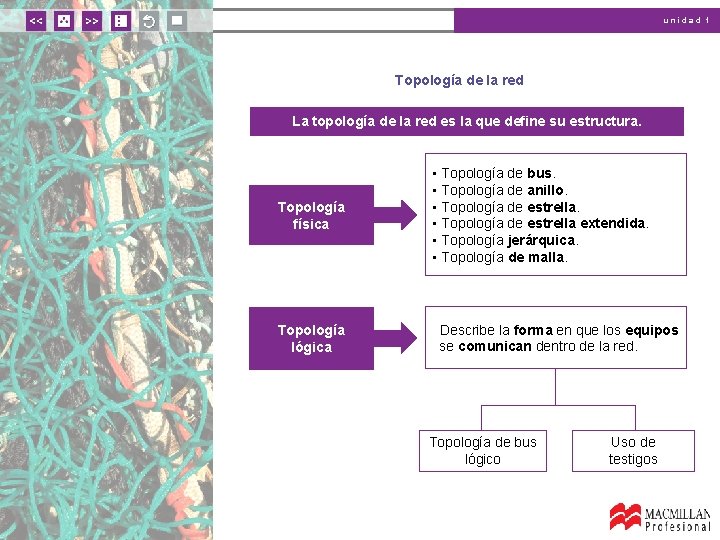

unidad 1 Topología de la red La topología de la red es la que define su estructura. Topología física Topología lógica • Topología de bus. • Topología de anillo. • Topología de estrella extendida. • Topología jerárquica. • Topología de malla. Describe la forma en que los equipos se comunican dentro de la red. Topología de bus lógico Uso de testigos

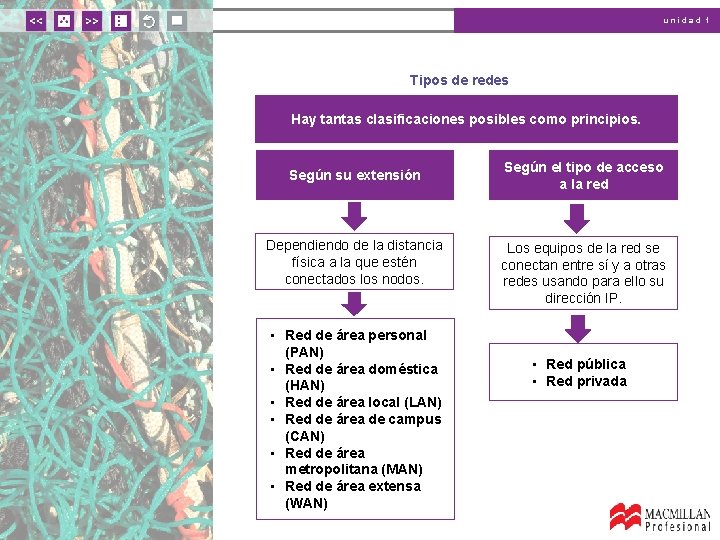

unidad 1 Tipos de redes Hay tantas clasificaciones posibles como principios. Según su extensión Dependiendo de la distancia física a la que estén conectados los nodos. • Red de área personal (PAN) • Red de área doméstica (HAN) • Red de área local (LAN) • Red de área de campus (CAN) • Red de área metropolitana (MAN) • Red de área extensa (WAN) Según el tipo de acceso a la red Los equipos de la red se conectan entre sí y a otras redes usando para ello su dirección IP. • Red pública • Red privada

unidad 1 Tipos de redes Según el medio de transmisión Tiene en cuenta qué canal utiliza la red para poder enviar y recibir información. Red cableada Según su topología Topología de estrella Red inalámbrica Atiende a la forma en que las estaciones se conectan entre sí. Topología de bus Topología de anillo Topología de malla También existen la topología de estrella extendida y la topología jerárquica, pero, en realidad, pueden formarse uniendo varias redes con topología de estrella.

unidad 1 Tipos de redes Según su función Hoy en día no solo se generan redes de ordenadores para compartir datos, sino también con un cometido específico que otorgue funcionalidades diversas a los usuarios. • • • Red DAS (direct attached storage) Red NAS (network attached storage) Red SAN (storage area network) Red VLAN (virtual LAN) o red de área local virtual Red VPN (virtual private network) Red DMZ (zona desmilitarizada)
