UNE “RAFAEL MARÍA BARALT” PROGRAMA DE INGENIERÍA Y TECNOLOGÍA Proyecto de Ingeniería en Gas Arreglo Atómico Elaborado por: Ing. Roger Chirinos. MSc Cabimas, Mayo 2011

ARREGLO ATÓMICO Asignatura: Ciencias de los Materiales Introducción El átomo es la entidad más pequeña que influye directamente en las propiedades de los materiales. El tipo y la fuerza del enlace determinan las propiedades físicas y mecánicas del material sólido que se forma. Cuando se forman enlaces entre átomos existe afinidad química entre estos. Cuando no hay afinidad química, los átomos no se unen, cada uno de ellos está bien separado de los demás, y los elementos son gaseosos a temperaturas y presiones ordinarias. Cuando hay afinidad química, existe una fuerza de atracción electroestática (coulómbica) positiva de largo alcance, FA, que acerca mucho los átomo unos a otro

ESTRUCTURA DE LOS MATERIALES Asignatura: Ciencias de los Materiales El termino estructura significa una descripción del arreglo atómico, vistos con distintos grados de detalle. Los científicos y los ingenieros en materiales no solo tienen que ver con el desarrollo de materiales, sino también con la síntesis y el procesamiento de materiales con los procesos de fabricación correspondientes a la producción de los componentes. La síntesis indica la manera de fabricar los materiales a partir de elementos naturales o hechos por el hombre. El Procesamiento revela el modo en que se conforman los materiales en componentes útiles y para causar cambios en las propiedades de distintos materiales. Una de las funciones más importantes de los científicos e ingenieros en materiales es establecer las relaciones entre la propiedad y el funcionamiento de un material.

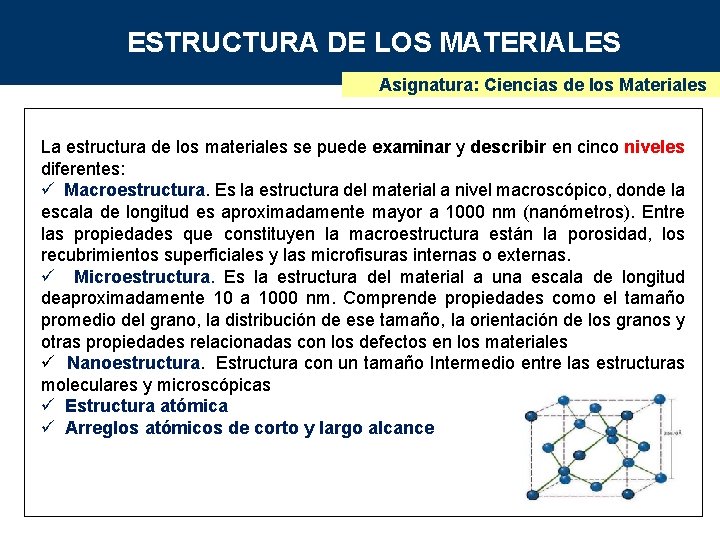

ESTRUCTURA DE LOS MATERIALES Asignatura: Ciencias de los Materiales La estructura de los materiales se puede examinar y describir en cinco niveles diferentes: ü Macroestructura. Es la estructura del material a nivel macroscópico, donde la escala de longitud es aproximadamente mayor a 1000 nm (nanómetros). Entre las propiedades que constituyen la macroestructura están la porosidad, los recubrimientos superficiales y las microfisuras internas o externas. ü Microestructura. Es la estructura del material a una escala de longitud deaproximadamente 10 a 1000 nm. Comprende propiedades como el tamaño promedio del grano, la distribución de ese tamaño, la orientación de los granos y otras propiedades relacionadas con los defectos en los materiales ü Nanoestructura. Estructura con un tamaño Intermedio entre las estructuras moleculares y microscópicas ü Estructura atómica ü Arreglos atómicos de corto y largo alcance

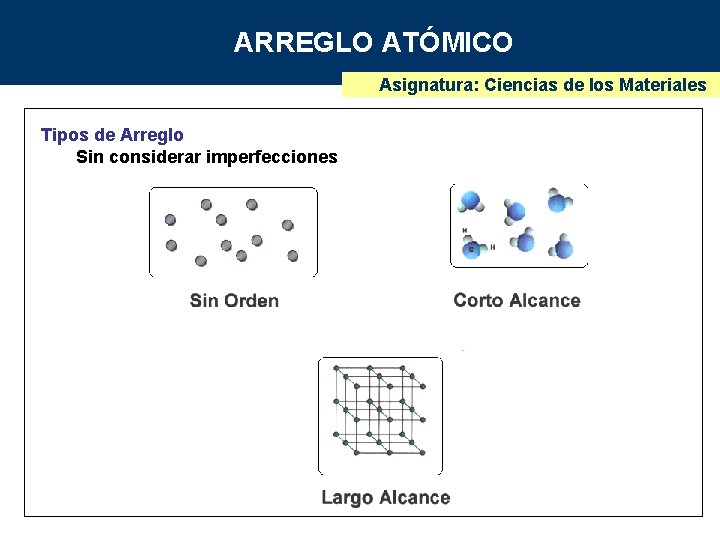

ARREGLO ATÓMICO Asignatura: Ciencias de los Materiales Tipos de Arreglo Sin considerar imperfecciones

ARREGLO ATÓMICO Asignatura: Ciencias de los Materiales Los materiales se caracterizan por: Átomos de diferente naturaleza, que se unen para formar un material Dependiendo del tipo de material, presentan dos formas de enlace, sin orden u orden de corto alcance, orden de largo alcance

ESTRUCTURA CRISTALINA Asignatura: Ciencias de los Materiales Celda Unitaria Subdivisión de la estructura cristalina, que conserva las características de la red espacial A través de ella: Se puede conocer el tipo de estructura cristalina Posición de los átomos en el material (Coordenadas x, y, z) Direcciones Cristalográficas

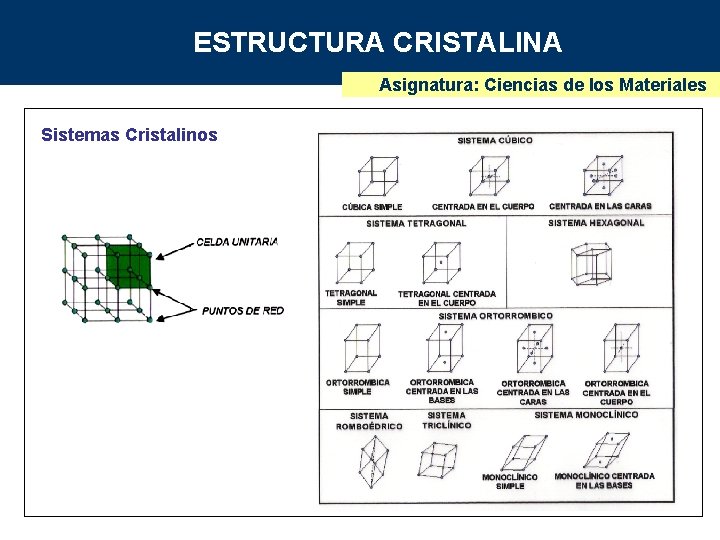

ESTRUCTURA CRISTALINA Asignatura: Ciencias de los Materiales Sistemas Cristalinos

SISTEMAS CRISTALINOS Asignatura: Ciencias de los Materiales Características

SISTEMAS CRISTALINOS Asignatura: Ciencias de los Materiales Sistemas Característicos de los Metales

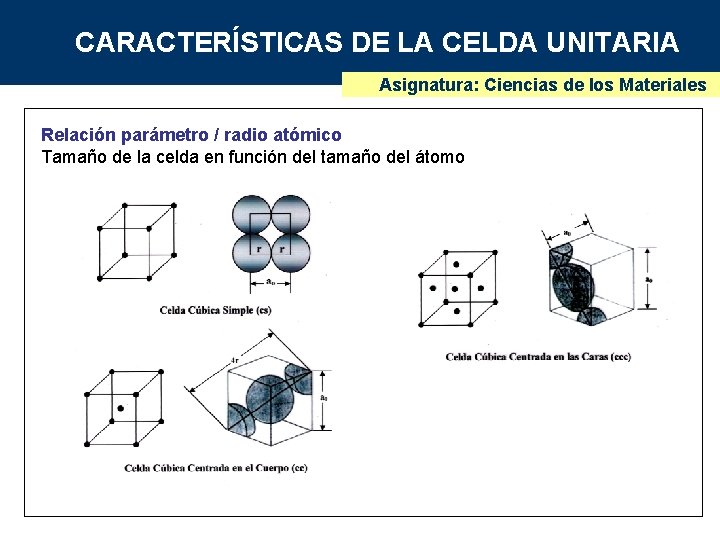

CARACTERÍSTICAS DE LA CELDA UNITARIA Asignatura: Ciencias de los Materiales Relación parámetro / radio atómico Tamaño de la celda en función del tamaño del átomo

CARACTERÍSTICAS DE LA CELDA UNITARIA Asignatura: Ciencias de los Materiales Número de coordinación Vecinos más próximos. Se determina por inspección CS (NC = 6) CC (NC = 8)
